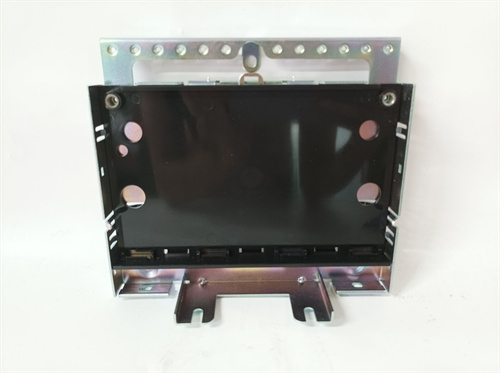

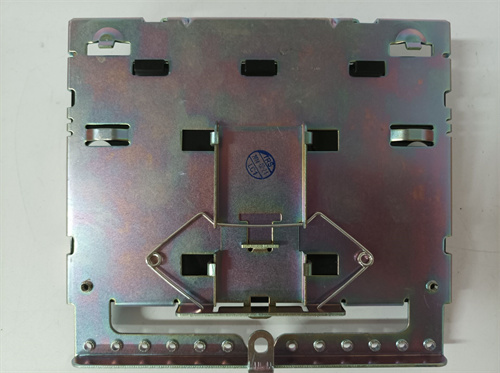

GE IS200JPDPG1AAA

Описание

Описание продукта

Технические параметры

• Тип устройства: Универсальный модуль распределенного управления с высокомощными выходами (совместим с GE Mark VIe)
• Функции: Управление силовыми промышленными процессами, контроль высокомощных приводов/клапанов/насосов, плавная регулировка нагрузки, базовая диагностика каналов и оборудования, автономная работа при потере связи, защита от перегрузок и коротких замыканий
• Управляющие и измерительные каналы:
  • Аналоговые входы: 12 каналов (4–20 мА / 0–10 В DC), разрешение 16 бит, точность ±0.1% полного диапазона
  • Аналоговые выходы: 6 каналов (4–20 мА / 0–10 В DC) — для регулирования силовых приводов, разрешение 16 бит, точность ±0.2% полного диапазона
  • Дискретные входы: 24 канала (24 В ПС / 12 В ПС), тип нормально разомкнутый/замкнутый (настраиваемый группово)
  • Дискретные выходы: 24 канала (24 В ПС, до 5 А на канал) — для управления силовыми контакторами, тип реле/транзисторный (настраиваемый группово)
• Параметры управления:
  • Типы управляющих алгоритмов: Стандартная ПИД-регуляция, логическое управление (базовые функции, таймеры, счетчики), последовательное управление с защитными联锁 s
  • Частота обновления управления: 150 Гц (≈6.7 мс)
  • Латентность выполнения команд: ≤4 мс
  • Автономный режим: Поддержка фиксированных управляющих параметров при потере связи (до 48 часов)
• Коммуникационные интерфейсы:
  • Ethernet: 2 порта Gigabit Ethernet (RJ45) — 1 для связи с центральным контроллером, 1 для локальной коммуникации
  • Системная шина GE Mark VIe: Подключение к контроллеру и внутренним модулям
  • Серийные интерфейсы: 2 порта RS-485 (Modbus RTU/TCP) — для подключения силовых приводов и локальных сенсоров
• Протоколы связи: Внутренняя шина GE Mark VIe, Modbus TCP/RTU, Ethernet/IP, PROFIBUS DP (базовый режим)
• Диагностика:
  • Типы диагностики: Диагностика каналов (断路 /короткое замыкание/перегрузка), контроль связи с центральным контроллером, самодиагностика модуля
  • Сигналы тревоги: 3 дискретных выхода (НО/ЗО) — для сигнализации о критических сбоях, перегрузках и потере связи
  • Логи ошибок: Архив в защищенном разделе (12 ГБ) — записи о сбоях каналов, ошибках управления и событиях защиты
• Источник питания: Двухканальное питание 24 В ПС (диапазон 18–32 В ПС), потребляемая мощность ≤22 Вт (на каждый канал)
• Температурный диапазон эксплуатации: -10 °C до +75 °C
• Степень защиты: IP20 (монтаж в шасси контроллера)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для GE Mark VIe)
• Вес: 2.0 кг
• Средний наработок между отказами (MTBF): ≥ 975 000 часов
• Степень изоляции: Каналы-системная шина: 1500 В АС (1 минута); канал-земля: 1000 В АС (1 минута)
• Защитные функции: Защит от короткого замыкания/перегрузки на выходах, электростатического разряда (ESD ±20 кВ), фильтры от электромагнитных помех (EMC Class B), защита от нестабильного питания

Поддерживаемое ПО

• GE Mark VIe Configuration Studio (для конфигурации управления, каналов и коммуникации)
• Базовое специализированное ПО для настройки ПИД-регуляции и параметров защиты оборудования

Преимущества и особенности

• GE IS200JPDPG1AAA предлагает высокомощные дискретные выходы (до 5 А на канал), позволяя напрямую управлять силовыми исполнительными механизмами без дополнительных усилителей.
• Универсальность алгоритмов управления и поддержка силовых протоколов упрощают интеграцию с различными типами мощного оборудования (насосы, компрессоры, клапаны).
• Двухканальное питание и расширенные защитные функции гарантируют безопасность управления в условиях высоких нагрузок и возможных перепадов напряжения.
• Простота настройки через GE Mark VIe Configuration Studio и стандартные индустриальные протоколы снижают сложность внедрения и обслуживания.
• Автономный режим работы до 48 часов и базовая диагностика каналов обеспечивают непрерывность силовых процессов и своевременное выявление проблем.
• Полная совместимость с GE Mark VIe и баланс между функциональностью и стоимостью делают модуль идеальным для средних и крупных силовых систем.

Области применения и примеры использования

• Энергетика: На котельных промышленных предприятий GE IS200JPDPG1AAA управляет силовыми насосами подачи воды, топливными клапанами и вентиляторами высокой мощности, контролируя нагрузку и защищая оборудование от перегрузок.
• Металлургия: На сталелитейных заводах модуль управляет силовыми приводами прокатных станов и конвейеров, регулируя скорость и нагрузку в процессе производства металлопродуктов.
• Нефтегазовая отрасль: На перерабатывающих заводах GE IS200JPDPG1AAA управляет силовыми компрессорами и насосами для транспортировки нефти и газа, поддерживая стабильность давления и защищая оборудование от аварий.
• Водоканалы: На крупных очистных сооружениях модуль управляет силовыми помпами для подачи и отвода воды, регулируя поток и диагностируя состояние каналов управления.
• Химическая промышленность: В производственных линиях с высокими нагрузками GE IS200JPDPG1AAA управляет силовыми смесителями и реакторами, контролируя параметры процесса и защищая оборудование от перегрузок.

Сравнение с конкурентами

• По высокой мощности дискретных выходов (до 5 А) GE IS200JPDPG1AAA превосходит стандартные модули распределенного управления, которые обычно имеют выходную мощность до 3 А на канал.
• Двухканальное питание и расширенные защитные функции делают модуль более безопасным для управления силовым оборудованием, чем аналоги с моноканальным питанием и ограниченными защитными возможностями.
• Поддержка силовых протоколов (PROFIBUS DP) и гибкая интеграция с приводами упрощают внедрение в силовые системы, в то время как многие конкуренты поддерживают только базовые коммуникационные протоколы.
• Высокий MTBF (≥ 975 000 часов) гарантирует длительную надежную работу в тяжелых условиях, превосходя показатели бюджетных аналогов с MTBF ≤950 000 часов.
• Простота настройки через GE Mark VIe Configuration Studio и баланс функциональности делают модуль более удобным в эксплуатации, чем специализированные силовые контроллеры с сложной конфигурацией.

Советы по выбору и мера предосторожности

• При выборе убедитесь, что мощность выходов и тип каналов GE IS200JPDPG1AAA соответствуют требованиям вашего силового оборудования — он идеально подходит для систем с нагрузками до 5 А на исполнительный механизм.
• Используйте сертифицированные силовые кабели и экранированные линии коммуникации, чтобы минимизировать электромагнитное вмешательство и обеспечить безопасность управления.
• Монтаж и настройку должен выполнять квалифицированный персонал с опытом работы с модулями GE Mark VIe и силовым промышленным оборудованием.
• Регулярно проверяйте логи ошибок и состояние защитных функций, обновляйте программное обеспечение и выполняйте периодическую диагностику каналов управления.
• Настройте параметры защиты от перегрузок и коротких замыканий под конкретные характеристики вашего силового оборудования, чтобы предотвратить аварийные ситуации.
• Хранилище неиспользуемых модулей осуществляйте в сухом помещении при температуре 5 °C до +35 °C, защищая их от механических повреждений, пыли и перепадов влажности.
