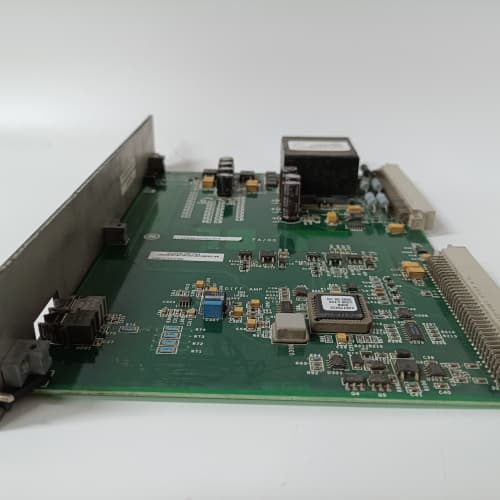

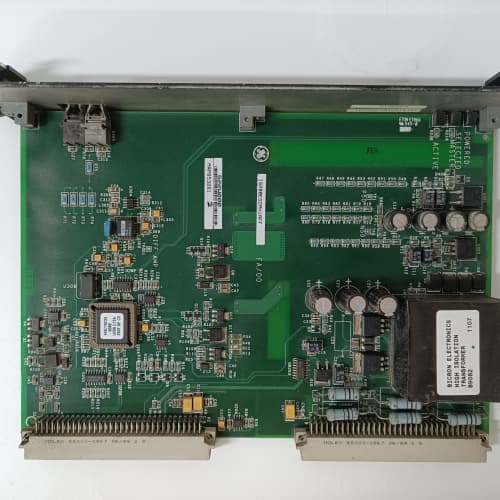

GE IS200LSTBH1A

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль синхронизации и мониторинга сигналов для системы автоматизации GE Mark VIe
• Основные параметры синхронизации:
  • Типы синхронных сигналов: Дигитальные (TTL, CMOS, RS-485) и аналоговые (4–20 мА, 0–10 В)
  • Точность синхронизации: ±1 мкс (для цифровых сигналов), ±5 мкс (для аналоговых сигналов)
  • Частота синхронизации: Настраиваемая 1 Гц – 1 МГц
  • Источники синхронизации: Встроенный генератор, внешний сигнал (PPS, IRIG-B), сеть IEEE 1588 (PTP)
• Количество каналов:
  • Входных каналов: 8 универсальных каналов (поддержка цифровых и аналоговых сигналов)
  • Выходных каналов: 6 синхронных выходных каналов (настраиваемые тип сигнала)
• Функции мониторинга и диагностики:
  • Мониторинг параметров сигналов: Амплитуда, частота, задержка, искажения, шум
  • Детекция аномалий: Автоматическое выявление несинхронности, превышения допусков, потери сигнала
  • Передача данных: Отправка параметров и алертов в системный модуль IS200ESYSH1AAA через интерфейс GE SpeedTronic Mark VIe Bus
• Коммуникационные интерфейсы:
  • Системный интерфейс: 1 × GE SpeedTronic Mark VIe Bus
  • Сетевой интерфейс: 1 × Gigabit Ethernet (поддержка IEEE 1588 PTP, Modbus TCP/IP)
  • Локальный интерфейс: USB 3.0 (конфигурация/обновление прошивки), RS-485 (локальная диагностика)
• Эксплуатационные характеристики:
  • Степень защиты: IP20 (панельное монтирование на DIN-рейку, 1U)
  • Температурный диапазон работы: -10 °C до +70 °C
  • Вес: около 550 г
  • Потребляемая мощность: ≤ 25 Вт (от 24 В ДС)
• Стандарты соответствия: IEC 61131-3, IEC 61588 (PTPv2), UL 61010-1, CSA C22.2 No. 61010, EN 61326-3-1

Преимущества и особенности

• Высокая точность синхронизации: IS200LSTBH1A обеспечивает микросекундную точность, критическую для работы сложных автоматизированных процессов и систем измерения.
• Универсальность каналов: Поддержка цифровых и аналоговых сигналов позволяет интегрировать модуль в разнообразные системы GE Mark VIe.
• Детальный мониторинг сигналов: Выявление искажений, задержек и аномалий помогает предотвратить ошибки в управления и снизить риск остановок.
• Глубокая интеграция с GE Mark VIe: Прямое соединение с системным модулем и поддержка стандартных интерфейсов обеспечивают безупречную совместимость.
• Гибкость в настройке: Возможность выбора источников синхронизации и типа выходных сигналов адаптирует модуль к специфическим требованиям объекта.

Области применения и примеры использования

• Энергетика: Синхронизация сигналов системы управления турбинами и генераторов, а также измеряющих устройств на крупных электростанциях.
• Нефтегазовая отрасль: Синхронизация датчиков давления, температуры и расхода с системой контроля добычи и переработки нефти.
• Металлургия: Синхронизация сигналов автоматизации плавильных печей и агрегатов непрерывной разливки, обеспечивающая точность регулирования температуры и скорости.
• Пример приложения: На газово-паровой электростанции IS200LSTBH1A был установлен для синхронизации 4 аналоговых датчиков давления и 2 цифровых модуля измерения частоты с центральным контроллером GE Mark VIe. Модуль использовал сигнал IEEE 1588 как источник синхронизации, обеспечивая точность ±2 мкс между всеми устройствами. При возникновении задержки сигнала от одного из датчиков (превышение допуска 10 мкс), IS200LSTBH1A мгновенно отправил алерт в центральный контроллер и автоматически переключил на резервный датчик. Благодаря мониторингу искажений сигнала, была выявлена неисправность кабеля, которая была устранена в плановый период, предотвращая сбой системы управления турбиной.

Сравнение с конкурентами

• По сравнению с аналогами Siemens SIMATIC PCS 7 Sync Module и Allen-Bradley 1756-TBSync, GE IS200LSTBH1A предлагает более высокую точность синхронизации (±1 мкс против ±5 мкс у аналогов) и больше универсальных входных каналов (8 против 4–6 у конкурентов).
• В отличие от стандартных модулей синхронизации других брендов, IS200LSTBH1A имеет встроенный мониторинг искажений и шума сигналов — функции, которые у конкурентов требуют дополнительного оборудования.
• Конкурентами уступают по интеграции с GE Mark VIe: IS200LSTBH1A напрямую связывается с системным модулем через GE SpeedTronic Mark VIe Bus, в то время как аналоги нуждаются в дополнительных коммуникационных адаптерах.
• Уникальность: Комбинация микросекундной точности, универсальных каналов и детального мониторинга сигналов — делает модуль идеальным для сложных систем GE Mark VIe с высокими требованиями к синхронизации и надежности.

Советы по выбору и предостережению

• При выборе убедитесь, что количество каналов и тип поддерживаемых сигналов соответствуют вашим требованиям: IS200LSTBH1A подходит для систем с до 8 входными и 6 выходными синхронными сигналами (цифровыми или аналоговыми).
• Настройте источник синхронизации под условия объекта: Для максимальной точности используйте внешний сигнал IEEE 1588 или IRIG-B, а для простых систем — встроенный генератор.
• Монтируйте модуль в защищенном шкафу: Избегайте прямого попадания пыли, влаги и сильных электромагнитных помех — это влияет на точность синхронизации и срок службы.
• Регулярно калибруйте модуль: Ежегодная калибровка обеспечивает сохранение высокой точности синхронизации, особенно в системах с критическими требованиями к измерениям.
• Обновляйте прошивку в сроки: Обновления содержат улучшения в алгоритмах синхронизации и диагностики, повышая надежность работы модуля в сложных условиях.
