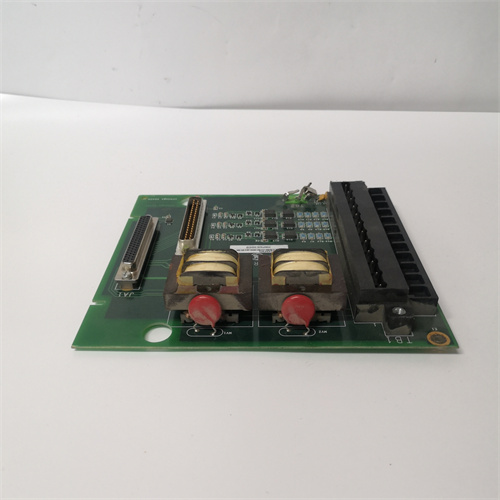

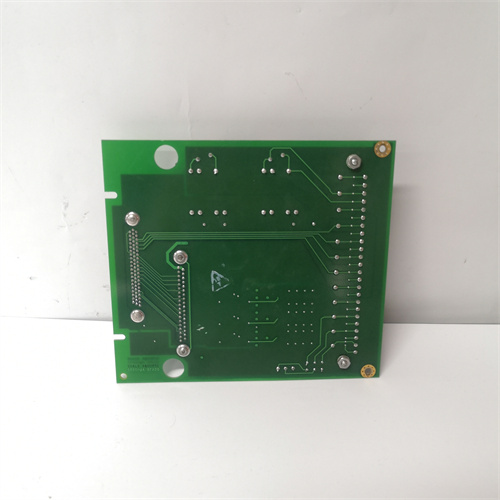

GE IS200SPROH1AAB MRP663860

Описание

Общая информация о продукте

Технические параметры продукта

• Тип и количество каналов:
  • Тип каналов: Аналоговые входы (AI) для обработки сигналов от специализированных сенсоров turbomachinery — вибрационные датчики (eddy current probes), датчики скорости вала (tachometers), датчики давления и температуры.
  • Количество каналов: 8 независимых аналоговых входов — каждый канал поддерживает высокочастотную обработку сигналов (до 10 кГц), позволяя одновременно контролировать несколько параметров турбины (например, вибрация 4-х валов + скорость 2-х валов + давление 2-х участков).
• Поддерживаемые сигнальные форматы:
  • Сигналы от вибрационных датчиков: ±5 ВДК (дифференциальный сигнал), частота дискретизации 10 кГц — для измерения амплитуды вибрации (до 500 мкм) и частоты колебаний (до 5 кГц), критических для выявления неисправностей в подшипниках.
  • Сигналы от датчиков скорости: 0–10 ВДК (однолинейный) или импульсный сигнал (0–5 ВДК, частота до 10 кГц) — для измерения скорости вала от 0 до 15 000 об/мин (с точностью ±0.1 об/мин).
  • Стандартные аналоговые сигналы: 4–20 мА, 0–10 ВДК — для совместимости с обычными промышленными сенсорами (датчики давления, температуры).
• Точность и обработка сигнала:
  • Разрешение АЦП: 16 бит — обеспечивает детализацию сигнала и возможность измерения малых изменений (например, вариации вибрации на 0.1 мкм).
  • Точность измерения:
    • Для вибрационных сигналов: ±0.05% от полного диапазона (FS) — минимальная погрешность, критическая для раннего выявления дефектов.
    • Для скорости вала: ±0.01% FS — стабильная отслеживание скорости даже при динамических нагрузках (например, изменение нагрузки на турбину).
  • Встроенные алгоритмы обработки: Фильтрация высоких частот (Butterworth фильтр, порядок 4), вычисление RMS (среднеквадратического значения) вибрации, детекция пиковых значений — автоматически обрабатывают сигналы и передают готовые данные в контроллер, снижая нагрузку на центральный процессор.
• Совместимость и коммуникация:
  • Совместимость: Только с контроллерами GE Mark VIe (система управления turbomachinery) — подключается через шину Mark VIe Backplane (SERCOS III или Ethernet Powerlink), поддерживает синхронную передачу данных с другими модулями Mark VIe.
  • Протоколы передачи: Встроенный протокол GE Turbomachinery Control Protocol (TCPro) — оптимизирован для передачи данных turbomachinery в реальном времени (задержка передачи <1 мс).
• Питание и безопасность:
  • Питание: От шину Mark VIe Backplane (24 ВДК для логики и обработки сигналов, 5 ВДК для цифровых компонентов) — потребление ≤300 мА (24 ВДК) / ≤150 мА (5 ВДК) — не требует отдельного блока питания.
  • Защитные функции: Защита от переvoltaжа (24 ВДК ±15%), короткого замыкания в каналах, перегрева модуля (температура >70 °C — автоматическое отключение неисправного канала) — предотвращает повреждение модуля и сенсоров.
• Окружение и индикация:
  • Температурный диапазон: 0 °C до +65 °C — адаптирован к условиям turbomachinery-установок (например,близость к нагретым элементам турбины).
  • Класс защиты корпуса: IP20 — защищает от пыли и посторонних предметов; для использования в влажных зонах (например, гидравлические системы турбин) требуется герметизированный шкаф IP54.
  • Светодиоды индикации: По одному светодиоду на канал (зеленый — сигнал нормальный, желтый — предупреждение, красный — ошибка) + общий индикатор синхронизации (синий) — позволяет операторам быстро оценивать состояние каждого канала.

Преимущества и особенности

1. Оптимизация для turbomachinery: GE IS200SPROH1AAB MRP663860 разработан специально для контроля турбин и компрессоров — встроенные алгоритмы обработки вибрации и скорости вала учитывают специфику работы этих агрегатов (например, резонансные частоты валов, влияние нагрузки на вибрацию). Это делает модуль более точным и надежным, чем универсальные аналоговые модули, которые требуют дополнительной настройки под turbomachinery.
2. Рéal-time обработка и передача данных: Задержка обработки сигнала <1 мс и протокол TCPro обеспечивают мгновенную передачу данных в контроллер — критично для систем защиты турбин (например, при превышении лимита вибрации контроллер может остановить турбину за 5–10 мс, предотвращая разрушение вала).
3. Высокая устойчивость к помехам: Butterworth фильтр и дифференциальная схема входов подавляют электромагнитные помехи от силовых кабелей turbomachinery (например, кабели к электродвигателям приводов) — даже в шумных промышленных средах модуль поддерживает точность измерения, не искажая сигналы от вибрационных датчиков.
4. Интеграция с системой Mark VIe: Автоматическое распознавание контроллером Mark VIe и синхронная работа с другими модулями (например, модули управления топливом, охлаждением) упрощают внедрение всей системы управления turbomachinery — инженерам не нужно настраивать взаимодействие модулей вручную, что сокращает время запуска установки.

Примеры применения в отраслях

• Энергетика (газотурбинные электростанции): В газотурбинной электростанции (мощность 100 МВт) GE IS200SPROH1AAB MRP663860 установлен в контроллере Mark VIe, отвечающем за контроль газотурбины. 8 каналов модуля считывают сигналы от: 4 вибрационных датчиков (на подшипниках высокооборотного вала), 2 датчиков скорости вала (передний и задний вал), 1 датчика давления газов в камере сгорания, 1 датчика температуры масла в подшипниках. Модуль вычисляет RMS вибрации (лимит 50 мкм) и скорость вала (номинальная 10 000 об/мин); при превышении RMS до 60 мкм отправляет сигнал предупреждения, а при достижении 70 мкм — сигнал аварийной остановки турбины. Данные передаются в SCADA-систему GE CIMPLICITY, где операторы отслеживают параметры в реальном времени.
• Нефтегазовая промышленность (компрессоры для газопроводов): В компрессорном станции нефтепровода GE IS200SPROH1AAB MRP663860 контролирует центробежный компрессор (рабочая скорость 8 000 об/мин). Модуль считывает вибрацию 4-х ступеней компрессора (через датчики eddy current) и скорость приводного вала. Встроенный алгоритм детектирования пиковых значений вибрации выявляет нерегулярности (например, износ лопаток компрессора) при ранних стадиях — операторы получают предупреждение за 2–3 недели до возможной поломки, позволяя запланировать ремонт без остановки газопровода.
• Химическая промышленность (паротурбины для привода насосов): В химическом заводе GE IS200SPROH1AAB MRP663860 управляет паротурбиной, приводящей насосы для подачи химикатов. Модуль считывает скорость вала турбины (0–5 000 об/мин) и вибрацию подшипников; по сигналу контроллера Mark VIe регулирует скорость турбины, поддерживая постоянный расход химикатов (даже при изменении давления пара). Фильтрация высоких частот подавляет помехи от пара, обеспечивая стабильность измерений.
• Металлургия (компрессоры для кислорода в сталеплавильных печах): В сталеплавильном цехе GE IS200SPROH1AAB MRP663860 контролирует компрессор кислорода (мощность 5 МВт). Модуль считывает вибрацию валов компрессора и температуру масла в подшипниках; при превышении температуры масла >60 °C или вибрации >40 мкм модуль снижает скорость компрессора, предотвращая перегрев подшипников. Данные передаются в центральный контроллер завода, что позволяет координировать работу компрессора с режимом сталеплавки.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Убедитесь в совместимости с системой управления — GE IS200SPROH1AAB MRP663860 работает только с GE Mark VIe; если используется другая система (например, Siemens TIA Portal), выбирайте модули, оптимизированные под соответствующий контроллер.
  2. Определите количество и тип сенсоров — для контроля 4-х валов турбины и 4-х параметров процесса подойдет 8-канальный GE IS200SPROH1AAB MRP663860; для меньших агрегатов (например, компрессоры малой мощности) можно использовать модули с 4 каналами (например, GE IS200SPROH1AAB-4CH).
  3. Рассчитайте требования к задержке данных — при необходимости аварийной остановки турбины за <10 мс GE IS200SPROH1AAB MRP663860 с задержкой <1 мс подходит лучше, чем модули с задержкой >5 мс.
• Меры предосторожности:
  1. Монтируйте модуль на безопасном расстоянии от нагреtych элементов turbomachinery — минимум 50 см от турбины или компрессора, чтобы избежать перегрева модуля (температура >65 °C).
  2. Используйте только оригинальные кабели GE для подключения сенсоров — кабели должны быть щитовыми, с витым паром (для дифференциальных сигналов вибрационных датчиков), чтобы снизить помехи; не混用айте кабели для силовых сигналов и аналоговых сигналов.
  3. Регулярно калибруйте модуль — раз в 6 месяцев с использованием эталонных вибрационных датчиков и генераторов сигналов (например, GE Calibration Kit SPRO-CAL) для поддержания точности измерения; калибровка особенно важна для вибрационных каналов, так как износ сенсоров может искажать данные.
  4. Настройте лимиты предупреждений и аварий — в контроллере Mark VIe установите индивидуальные лимиты для каждого канала (например, для вибрации подшипников — предупреждение 50 мкм, авария 70 мкм) в соответствии с техническими требованиями turbomachinery, чтобы избежать ложных аварий или упущения реальных неисправностей.

IS200SPROH1AAB
