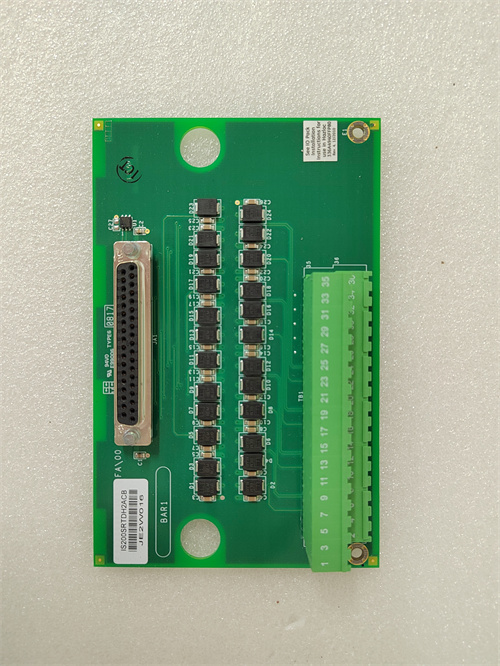

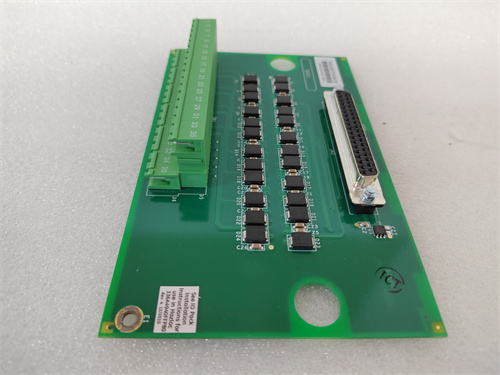

GE IS200SRTDH1ABB

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль измерения температуры на датчиках RTD (совместим с GE Mark VIe)
• Функции: Точное измерение температуры через датчики RTD, компенсация провода, фильтрация помех, передача данных в контроллер, диагностика датчиков и каналов, сигнализация о превышении порогов
• Параметры измерения:
  • Поддерживаемые датчики: Pt100 (0.1/0.2/0.385 Ω/°C), Pt1000 (1.0 Ω/°C), никелевые датчики (Ni100/Ni1000)
  • Тип подключения: 2-, 3-, 4-х проводное (настраиваемое по каждому каналу)
  • Диапазон измерения: -200 °C до +850 °C
  • Точность измерения: ±0.05 °C (в диапазоне -50 °C до +500 °C), ±0.1 °C (за пределами указанного диапазона)
  • Разрешение: 0.01 °C
  • Частота обновления данных: 100 Гц (10 мс)
• Измерительные каналы:
  • Количество каналов: 16 независимых каналов RTD
  • Компенсация провода: Автоматическая (для 3-/4-х проводного подключения), настраиваемая длина провода (0–100 м)
• Фильтрация и обработка данных:
  • Типы фильтрации: Цифровая фильтрация низких частот, медианная фильтрация, фильтрация импульсных помех
  • Латентность обработки: ≤5 мс
• Коммуникационные интерфейсы:
  • Ethernet: 2 порта Gigabit Ethernet (RJ45) — 1 для связи с центральным контроллером, 1 для локальной коммуникации
  • Системная шина GE Mark VIe: Подключение к контроллеру и внутренним модулям
  • Серийный интерфейс: 1 порт RS-485 (Modbus RTU/TCP) — для подключения дополнительных датчиков
• Поддерживаемые протоколы: Внутренняя шина GE Mark VIe, Modbus TCP/RTU, Ethernet/IP, OPC UA (базовый режим)
• Диагностика и сигнализация:
  • Типы диагностики: Отсутствие датчика, короткое замыкание в цепи, разрыв провода, выход температуры за диапазон измерения, самодиагностика модуля
  • Сигналы тревоги: 4 дискретных выхода (НО/ЗО) — для分级ной сигнализации (предупреждение/авария/сбой датчика/сбой канала)
  • Логи событий: Архив в защищенном разделе (16 ГБ) — записи о температурных параметрах, ошибках датчиков/каналов, превышениях порогов
• Источник питания: Монохannelное питание 24 В ПС (диапазон 18–30 В ПС), потребляемая мощность ≤16 Вт
• Температурный диапазон эксплуатации: -10 °C до +70 °C
• Степень защиты: IP20 (монтаж в шасси контроллера)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для GE Mark VIe)
• Вес: 1.8 кг
• Средний наработок между отказами (MTBF): ≥ 1 000 000 часов
• Степень изоляции: Каналы-системная шина: 1500 В АС (1 минута); канал-земля: 1000 В АС (1 минута)
• Защитные функции: Защита от электростатического разряда (ESD ±20 кВ), фильтры от электромагнитных помех (EMC Class B), защита каналов от короткого замыкания

Поддерживаемое ПО

• GE Mark VIe Configuration Studio (для конфигурации каналов, подключения датчиков и коммуникации)
• Специализированное ПО для калибровки каналов и настройки параметров фильтрации
• Базовое ПО для анализа температурных логов и настройки порогов сигнализации

Преимущества и особенности

• GE IS200SRTDH1ABB предлагает высокую точность измерения (±0.05 °C) и разрешение 0.01 °C, идеально подходя для процессов с требованием к точному контролю температуры.
• 16 независимых каналов и поддержка разных типов RTD-датчиков (Pt100/Pt1000/Ni) делают модуль универсальным для различных промышленных объектов.
• Автоматическая компенсация провода и адаптивная фильтрация помех гарантируют достоверность данных даже при длиной линии связи и сильных электромагнитных помехах.
• Детальная диагностика датчиков и каналов позволяет своевременно выявлять технические проблемы, минимизируя риски ошибок в измерениях.
• Полная совместимость с GE Mark VIe и стандартные индустриальные протоколы упрощают интеграцию в существующие системы мониторинга.
• Высокий MTBF (≥1 млн часов) и компактный дизайн обеспечивают длительную надежную работу и удобство монтажа.

Области применения и примеры использования

• Энергетика: На тепловых электростанциях GE IS200SRTDH1ABB измеряет температуру обмоток турбин, статоров генераторов и теплоносителей, передавая данные в центральный контроллер для регулирования и защиты оборудования.
• Химическая промышленность: В реакторах и линиях переработки GE IS200SRTDH1ABB контролирует температуру реакций и нагревательных элементов, сигнализируя о превышении критических значений и защищая от аварий.
• Машиностроение: На высокоточных станках с ЧПУ модуль измеряет температуру шпинделей и рабочих зон, позволяя корректировать режимы обработки для предотвращения деформации деталей.
• Пищевая промышленность: На линиях термической обработки и упаковки GE IS200SRTDH1ABB контролирует температуру печи и холодильных камер, обеспечивая соблюдение санитарных норм и качества продукции.
• Лабораторное оборудование: В научных лабораториях и испытательных стендах модуль обеспечивает высокоточное измерение температуры в экспериментах, гарантируя достоверность результатов.

Сравнение с конкурентами

• По высокой точности (±0.05 °C) и разрешению (0.01 °C) GE IS200SRTDH1ABB превосходит стандартные модули RTD, которые обычно имеют точность ≥±0.1 °C и разрешение ≥0.1 °C.
• 16 независимых каналов и поддержка разных типов датчиков делают модуль более универсальным, чем аналоги с ≤8 каналами и ограниченной поддержкой типов RTD.
• Автоматическая компенсация провода (до 100 м) и адаптивная фильтрация помех делают модуль более надежным в условиях длинных линий связи, чем аналоги с фиксированной компенсацией или без нее.
• Детальная диагностика датчиков и каналов предоставляет больше информации для обслуживания, в то время как многие конкуренты ограничиваются базовыми сигналами тревоги.
• Полная совместимость с GE Mark VIe и отсутствие необходимости в дополнительном ПО снижают затраты на внедрение, по сравнению с специализированными модулями.

Советы по выбору и мера предосторожности

• При выборе убедитесь, что модуль GE IS200SRTDH1ABB поддерживает тип ваших RTD-датчиков и требуемый диапазон измерения — он идеально подходит для систем с высокими требованиями к точности температурного контроля.
• Используйте сертифицированные RTD-датчики и экранированные кабели для подключения, а также соблюдайте тип подключения (2-/3-/4-х проводное) в зависимости от длины линии связи.
• Монтаж и настройку должен выполнять персонал с опытом работы с модулями GE Mark VIe и температурными датчиками RTD.
• Регулярно калибруйте измеряемые каналы, проверяйте состояние датчиков и кабелей, а также анализируйте логи событий — это гарантирует достоверность измерений.
• Настройте параметры фильтрации под конкретные условия эксплуатации (уровень помех, требуемая скорость обновления данных) для оптимизации точности и скорости реакции.
• Хранилище неиспользуемых модулей осуществляйте в сухом помещении при температуре 5 °C до +35 °C, защищая их от механических повреждений, пыли и перепадов влажности.
