Описание

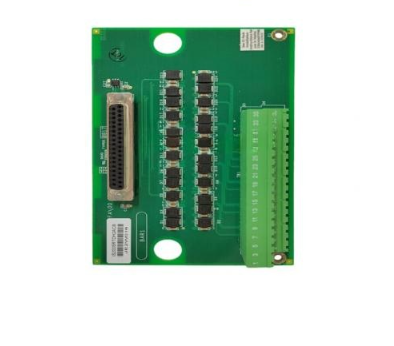

Основная информация о продукте: GE IS200SRTDH2ABB
Рассмотрим высокоточный аналоговый входной модуль для резистивных термометров GE — GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]). Это специализированный компонент платформы GE Mark VIe, предназначенный для точного измерения температуры с использованием резистивных термометров (RTD) в критически важных промышленных процессах. GE IS200SRTDH2ABB отличается высокой точностью преобразования, поддержкой различных типов RTD, устойчивостью к внешним помехам и полной интеграцией с системами управления Mark VIe, что делает его незаменимым для приложений в энергетике, нефтегазовой промышленности, тяжелом машиностроении и химической сфере, где точный контроль температуры является ключевым для безопасности и эффективности производства. Именно этот модуль обеспечивает надежный сбор температурных данных, преобразуя их в цифровые сигналы для контроллеров Mark VIe и поддерживая оперативное принятие решений.
Описание продукта
GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) представляет собой 8-канальный аналоговый входной модуль, специализирующийся на работе с резистивными термометрами RTD. Модуль поддерживает популярные типы RTD, включая Pt100, Pt200, Pt500, Pt1000, Cu100 и Ni100, а также настраиваемые режимы подключения: 2-проводной, 3-проводной и 4-проводной (для максимальной точности измерений, компенсируя падение напряжения по линиям связи). Каждый канал может быть индивидуально сконфигурирован через программное обеспечение GE ToolboxST, включая настройку диапазона измерений, тип RTD и режим подключения.
Особенно стоит отметить, что GE IS200SRTDH2ABB оснащен 24-битным АЦП (аналого-цифровым преобразователем) с высоким разрешением, обеспечивающим точность измерений до ±0,1 °C. Модуль имеет продвинутые функции защиты и диагностики: galvanic isolation между каналами и шиной связи (500 В переменного тока), защита от статического электричества (ESD ±15 кВ контактный, ±25 кВ воздушный), а также детальную диагностику обрывиков в цепях RTD, коротких замыканий и неисправностей в модуле. Поддержка синхронизации по времени IEEE 1588 позволяет точно координировать температурные данные с другими модулями системы Mark VIe. Интеграция в шину Mark VIe, LED-индикаторы состояния каждого канала и общего состояния модуля, а также широкий температурный диапазон эксплуатации (-40 °C до +70 °C) позволяют использовать модуль в экстремальных промышленных условиях. Кроме того, GE IS200SRTDH2ABB соответствует стандартам безопасности IEC 61508 (SIL 3), подтверждая его пригодность для самых ответственных процессов.
Технические параметры
- Модель: GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки])
- Тип устройства: Аналоговый входной модуль для резистивных термометров RTD, платформа GE Mark VIe
- Количество каналов: 8 независимых аналоговых входов
- Поддерживаемые RTD:
- Типы: Pt100, Pt200, Pt500, Pt1000, Cu100, Ni100
- Режимы подключения: 2-проводной, 3-проводной, 4-проводной (настраиваемые)
- Параметры измерений:
- Разрядность АЦП: 24 бит
- Точность измерений: ±0,1 °C
- Диапазон измерений: в зависимости от типа RTD (например, -200 °C до +850 °C для Pt100)
- Электрические параметры:
- Потребляемый ток: ≤ 250 мА (при 24 В DC)
- Защита: От ESD, коротких замыканий, обрывиков, электромагнитных помех (IEC 61000-4)
- Изоляция: Galvanic isolation (500 В переменного тока) между каналами и шиной
- Конструкционные и эксплуатационные параметры:
- Форм-фактор: Модуль для шинного монтажа GE Mark VIe
- Масса: 0,55 кг
- Уровень защиты: IP20
- Температурный диапазон эксплуатации: -40 °C до +70 °C
- Совместимые системы: GE Mark VIe, ToolboxST, Proficy Plant Applications
- Классификация по безопасности: Соответствует требованиям CE, UL, CSA, IEC 61508 (SIL 3), IEEE 1588
Преимущества и особенности
GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) имеет ряд ключевых преимуществ, подтверждающих его статус топового модуля для температурного контроля. Во-первых, высокая точность и универсальность: 24-битный АЦП и поддержка различных типов RTD с настраиваемыми режимами подключения обеспечивают точные измерения в широком диапазоне температур, адаптируясь к различным промышленным приложениям. Во-вторых, высочайший уровень безопасности: Сертификация SIL 3 и усиленная защита от внешних факторов делают модуль подходящим для безопасно важных процессов, где ошибки в температурном контроле могут привести к авариям. В-третьих, точная синхронизация и интеграция: Поддержка IEEE 1588 и полная совместимость с платформой Mark VIe позволяют координировать температурные данные с другими компонентами системы, обеспечивая единое управление процессами. Четвертое преимущество — детальная диагностика: Возможность выявлять обрыви в цепях RTD и другие неисправности на ранней стадии позволяет своевременно предпринимать исправительные меры, сокращая время простоя. Кроме того, широкий температурный диапазон расширяет область применения модуля, а удобная конфигурация через ToolboxST упрощает настройку и обслуживание.
Прикладные случаи в отраслях
- Энергетика (атомные электростанции): В атомных электростанциях в Санкт-Петербурге GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) контролирует температуру системы охлаждения реактора и теплообменников с использованием Pt100 RTD. 4-проводной режим подключения обеспечивает максимальную точность измерений, а соответствие SIL 3 гарантирует надежность передачи критических данных в контроллер Mark VIe, предотвращая перегрев и опасные ситуации.
- Нефтегазовая промышленность (нефтеперерабатывающие заводы): В нефтеперерабатывающих заводах в Казани GE IS200SRTDH2ABB измеряет температуру нефти в трубопроводах и перегонных колоннах с помощью Pt1000 RTD. Устойчивость к электромагнитным помехам и широкий температурный диапазон позволяют модулю работать в агрессивной промышленной среде, а детальная диагностика помогает своевременно выявить неисправности в сенсорах.
- Тяжелое машиностроение (испытательные стенды двигателей): В заводах по производству тяжелых двигателей в Москва GE IS200SRTDH2ABB контролирует температуру цилиндров и масла двигателей на испытательных стендах с использованием Cu100 RTD. Синхронизация по IEEE 1588 обеспечивает точную корреляцию температурных данных с другими параметрами работы двигателя (давление, скорость), позволяя оценивать его эффективность.
- Химическая промышленность (реакторные установки): В химических заводах в Кирове GE IS200SRTDH2ABB измеряет температуру реактивов в полимеризационных реакторах с помощью Pt500 RTD. Точность измерений ±0,1 °C гарантирует соблюдение технологических параметров, а защита от коротких замыканий предотвращает аварийные ситуации, связанные с неисправностями в цепях сенсоров.
Сравнение с конкурентами
Сравним GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) с двумя специализированными модулями для RTD — Siemens SM 1535 AI 8xRTD и ABB AI845.
- По точности и разрешению: Siemens SM 1535 AI имеет 16-битный АЦП и точность ±0,2 °C; ABB AI845 — 20-битный АЦП и точность ±0,15 °C. GE IS200SRTDH2ABB превосходит аналогов 24-битным АЦП и точностью ±0,1 °C, обеспечивая более точные измерения для критических процессов.
- По безопасности и защите: Siemens SM 1535 AI соответствует SIL 2 и имеет защиту ESD ±8 кВ контактный; ABB AI845 соответствует SIL 2 и имеет защиту ESD ±10 кВ контактный. GE IS200SRTDH2ABB имеет сертификацию SIL 3 и усиленную защиту ESD (±15 кВ контактный), повышая безопасность и устойчивость в агрессивных условиях.
- По синхронизации и совместимости: Siemens SM 1535 AI оптимизирован для системы Siemens TIA Portal и не поддерживает IEEE 1588; ABB AI845 — для платформы ABB AC500 и имеет ограниченную синхронность. GE IS200SRTDH2ABB идеально совместим с платформой GE Mark VIe и поддерживает IEEE 1588, обеспечивая точную синхронизацию данных.
- По поддерживаемым типам RTD и режимам подключения: Siemens SM 1535 AI не поддерживает Ni100 RTD; ABB AI845 имеет ограниченную поддержку 4-проводного подключения. GE IS200SRTDH2ABB поддерживает все популярные типы RTD и полный набор режимов подключения, повышая его универсальность.
Советы по подбору и предостережения
Советы по подбору
- Определите требования к точности и типу RTD: Если вам нужно высокоточный температурный контроль с использованием различных типов RTD (в том числе Pt1000, Ni100) в системе на базе GE Mark VIe с требованиями SIL 3, GE IS200SRTDH2ABB (ссылка на продукт: [здесь будет предоставленный вами адрес ссылки]) — оптимальный выбор. Для менее критических приложений можно рассматривать стандартные модули GE.
- Учтите режим подключения RTD: Если требуется максимальная точность измерений (например, в энергетике), выбирайте 4-проводной режим подключения, поддерживаемый модулем, для компенсации падения напряжения по линиям связи.
- Оцените условия эксплуатации: Для регионов с экстремальными температурами (-40 °C до +70 °C) или средами с высоким уровнем электромагнитных помех, усиленная защита и широкий температурный диапазон модуля гарантируют стабильность работы.
Предостережения
- Соблюдайте правила подключения RTD: Точно следуйте схемам подключения в зависимости от выбранного режима (2/3/4-проводной), обращая внимание на полярность контактов. Используйте высококачественные экранированные кабели для подключения RTD, чтобы уменьшить влияние электромагнитных помех.
- Не превышайте параметры измерений: Не используйте RTD за пределами их температурного диапазона, чтобы избежать ошибок в измерениях и повреждения каналов GE IS200SRTDH2ABB.
- Регулярно проверяйте диагностику: Используйте функцию детальной диагностики в ToolboxST для отслеживания состояния каналов и цепей RTD, своевременно устраняя выявленные неисправности (обрыв, короткое замыкание).
- Используйте только официальное программное обеспечение: Для конфигурации типов RTD, режимов подключения и параметров измерений используйте GE ToolboxST — использование несанкционированного ПО может привести к ошибкам конфигурации и потере точности.
