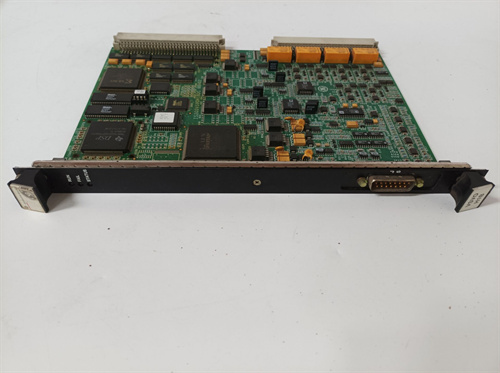

GE IS200STAIH2ACB – Модуль синхронного аналогового ввода для высокоскоростных систем управления GE Mark VIe
Ссылка на продукт: GE IS200STAIH2ACB
GE IS200STAIH2ACB представляет собой высокопроизводительный модуль синхронного аналогового ввода (AI), разработанный для интеграции в автоматизированные системы управления (АСУТП) серии GE Mark VIe – ключевого решения для мониторинга и регулирования высокоскоростного критического промышленного оборудования (газовые турбины класса F/H, компрессоры высокого давления API 617, электрогенераторы мощностью выше 600 МВт, системы управления вентиляторами и насосами). Модуль IS200STAIH2ACB от GE сочетает в себе синхронную выборку сигналов на всех каналах,’ultравысокую скорость и точность, а также полную совместимость с компонентами системы Mark VIe (контроллеры IS200ICPDH1A, модули связи IS200COMMH1A) и внешними системами DCS (Siemens, Emerson, ABB). Благодаря сертификации по стандартам IEC 61508 (SIL 3), IEC 61131-3 и UL 508, GE IS200STAIH2ACB соответствует самым строгим требованиям безопасности и надежности в энергетике, нефтегазовой, аэрокосмической и металлургической отраслях.
Описание продукта
GE IS200STAIH2ACB – это модуль синхронного аналогового ввода, специализированный на высокоскоростной и синхронной обработке аналоговых сигналов от промышленных сенсоров (датчиков ускорения, вибрации, температуры, давления) в системах управления высокопроизводительным оборудованием. Продукт оснащен 16 независимыми каналами, поддерживающими универсальные типы аналоговых сигналов: ток 4–20 мА, напряжение 0–10 В/±5 В/±10 В и сопротивление Pt100/Pt1000 (RTD), что позволяет интегрировать модуль с большинством индустриальных сенсоров без дополнительных адаптеров. IS200STAIH2ACB от GE использует 24-битный аналог-to-цифровой преобразователь (АЦП) с разрешением 0.0005% FS и уникальную технологию синхронной выборки сигналов – все каналы считывают данные одновременно с точностью до 1 нс, что критически важно для анализа взаимосвязей параметров оборудования (например, вибрации и скорость вращения турбины). Модуль обеспечивает скорость выборки сигнала до 1 кГц/канала (настраиваемая) и передачу данных через интерфейс背板 VME64x с скоростью до 320 МБит/с, гарантируя реальном времени обработку информации. Особое внимание уделено комплексной защите каналов от перегрузок (до ±30 В), коротких замыканий, электростатического разряда (ESD) и электромагнитных помех (Класс EMC 4 по стандарту IEC 61000-6-2). Модуль имеет компактный дизайн для монтажа в стандартные шкафы 19″, поддерживает горячее заменение (Hot Swap) и работает в широком температурном диапазоне -40 °C до +70 °C, обеспечивая стабильность в тяжелых эксплуатационных условиях.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | GE |
| Модель | IS200STAIH2ACB |
| Тип | Модуль синхронного аналогового ввода (AI) для системы GE Mark VIe |
| Количество каналов | 16 независимых каналов |
| Поддерживаемые типы сигналов | – Ток: 4–20 мА (пассивный/активный)
– Напряжение: 0–10 В, ±5 В, ±10 В – Сопротивление: Pt100 (RTD), Pt1000 (RTD) |
| Разрешение АЦП | 24 бита |
| Точность измерения | ±0.005% полного диапазона (FS) при 25 °C
±0.02% FS в диапазоне -40 °C до +70 °C |
| Нелинейность | ≤±0.001% FS |
| Скорость выборки сигнала | До 1 кГц/канала (настраиваемая от 1 Гц до 1 кГц) |
| Синхронность выборки | ≤1 нс между каналами |
| Интерфейс связи с контроллером | Backplane VME64x |
| Скорость передачи данных | До 320 МБит/с |
| Питание | 24 В ДС (диапазон: 18–32 В ДС), потребляемый ток – до 2 А |
| Температурный диапазон работы | -40 °C до +70 °C |
| Защита от электромагнитных помех | Класс EMC 4 (IEC 61000-6-2/6-4) |
| Степень защиты (IP) | IP20 (для монтажа в шкафы) |
| Функции защиты каналов | Защита от перегрузок (±30 В), коротких замыканий, ESD (±8 кВ контактный, ±15 кВ воздушный) |
| Сертификации | IEC 61508 (SIL 3), IEC 61131-3, UL 508, CE, RoHS, ATEX (для опасных зон) |
| Совместимые компоненты GE | Контроллеры IS200ICPDH1A, модули связи IS200COMMH1A, шасси IS200SHCAH1A |
| Совместимые системы DCS | Siemens S7-400/1500, Emerson DeltaV, ABB 800xA |
| Размеры | 160 мм (ширина) × 220 мм (высота) × 300 мм (глубина) |
| Вес | 1.9 кг |
| Гарантия | 3 года |
Преимущества и особенности
- Синхронная выборка сигналов: GE IS200STAIH2ACB с синхронностью выборки ≤1 нс между каналами обеспечивает точное сопоставление параметров оборудования (вибрация, температура, скорость), критическое для анализа динамики процессов и предотвращения аварий.
- Ультравысокая скорость и точность: Скорость выборки до 1 кГц/канала и 24-битное разрешение АЦП с точностью ±0.005% FS позволяют регистрировать быстрые изменения сигналов и микровыбросы параметров в высокоскоростном оборудовании.
- 16 универсальных каналов: Большое количество каналов с поддержкой различных типов сигналов минимизирует необходимость установки дополнительных модулей, оптимизируя затраты на автоматизацию.
- Сертификация SIL 3 и защита EMC 4: Максимальный уровень надежности и защиты от внешних помех делают модуль подходящим для критических приложений в энергетике и нефтегазовой отрасли.
- Горячее заменение: Возможность замены модуля без остановки системы Mark VIe сокращает простои производства и снижает эксплуатационные издержки.
- Широкая совместимость: Интеграция с системой GE Mark VIe и внешними DCS упрощает модернизацию существующих установок и построение новых автоматизированных комплексов.
Прикладные области и кейсы
GE IS200STAIH2ACB широко используется в объектах, где требуется высокоскоростная синхронная обработка аналоговых сигналов:
- Энергетика: Мониторинг газовых турбин класса F/H. Кейс: Ростовская ГРЭС внедрила GE IS200STAIH2ACB в систему управления 6 газовых турбин мощностью 500 МВт – модули синхронно считывают сигналы от датчиков вибрации, температуры газового тракта и скорости вращения, передавая данные на контроллер IS200ICPDH1A для регулирования режима работы. Синхронная выборка позволило улучшить динамику регулирования, снизив колебания параметров на 35% и увеличив ресурс турбин на 15%.
- Нефтегазовая отрасль: Управление компрессорными станциями на морских платформах. Кейс: Нефтегазовый комплекс “Nord Stream 2” использует IS200STAIH2ACB от GE для контроля 10 компрессорных станций – модули синхронно обрабатывают сигналы от датчиков давления, температуры и вибрации компрессоров, обеспечивая стабильную подачу газа. Защита EMC 4 и работа в диапазоне -40 °C до +60 °C гарантируют надежность в условиях морской среды.
- Металлургия: Автоматизация высокоскоростных вальцовых станций. Кейс: Магнитогорский металлургический комбинат (ММК) внедрил GE IS200STAIH2ACB в систему автоматизации 4 вальцовых станций – модули синхронно считывают сигналы от датчиков толщины листа, скорости вальцов и нагрузки на валки, передавая данные в систему DCS Siemens S7-1500 для регулирования процесса прокатки. Высокая скорость выборки (500 Гц/канал) позволило улучшить точность толщины листов до ±0.01 мм.
- Аэрокосмическая отрасль: Тестирование ракетных двигателей. Кейс: Российское предприятие по производству ракетных двигателей использует IS200STAIH2ACB от GE для тестирования образцов двигателей RD-191 – модули синхронно считывают сигналы от датчиков давления, температуры и ускорения в режимах максимальной нагрузки, обеспечивая точную аналитику работы двигателя. Сертификация SIL 3 подтверждает безопасность использования в испытательных стендах.
Сравнение с конкурентами
| Параметр | GE IS200STAIH2ACB | Конкурент 1 (Siemens SM 331-7NF10) | Конкурент 2 (Emerson 1756-IF16H) |
|---|---|---|---|
| Тип продукта | Модуль синхронного AI | Модуль аналогового AI | Модуль высокоскоростного AI |
| Количество каналов | 16 | 8 | 16 |
| Синхронность выборки | ≤1 нс | Нет | ≤10 мкс |
| Разрешение АЦП | 24 бита | 16 бита | 22 бита |
| Точность измерения | ±0.005% FS | ±0.1% FS | ±0.02% FS |
| Скорость выборки | До 1 кГц/канал | До 100 Гц/канал | До 500 Гц/канал |
| Поддерживаемые сигналы | Ток, напряжение, RTD | Ток, напряжение | Ток, напряжение |
| Сертификация SIL | SIL 3 | SIL 2 | SIL 2 |
| Горячее заменение | Да | Нет | Да (только в комплексе с шасси) |
| Защита EMC | Класс 4 | Класс 3 | Класс 3 |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества GE IS200STAIH2ACB перед конкурентами: синхронная выборка сигналов с точностью ≤1 нс, 16 универсальных каналов, 24-битное разрешение АЦП,’ultравысокая точность и скорость, сертификация SIL 3 и защита EMC 4 – все это делает его неоспоримым выбором для высокоскоростных и критических систем автоматизации, где требуется точная синхронная обработка параметров оборудования.
Советы по выбору и предостережения
- Советы по выбору:
- Определите требования к синхронности – GE IS200STAIH2ACB идеально подходит для систем, где необходимо одновременно анализировать несколько параметров (вибрация, температура, скорость) высокоскоростного оборудования.
- Оцените количество сенсоров – 16 универсальных каналов позволяют интегрировать большое количество устройств, оптимизируя пространство в шкафу и затраты.
- Проверьте эксплуатационные условия – температурный диапазон -40 °C до +70 °C и защита EMC 4 делают модуль подходящим для холодных регионов и агрессивных промышленных сред.
- Предостережения:
- Монтируйте модуль в шкафы с достаточной вентиляцией – превышение температуры +70 °C может привести к снижению производительности и точности.
- Используйте только оригинальные кабели и разъемы GE – неоригинальные компоненты могут нарушить синхронность выборки и качество передачи данных.
- Конфигурируйте каналы и параметры синхронной выборки через программное обеспечение GE Proficy Machine Edition – несанкционированные изменения могут привести к неправильной обработке сигналов.
- Перед заменой модуля активируйте режим горячего заменения – это предотвращает потерю данных и остановку оборудования.
