Описание
Начальное представление продукта

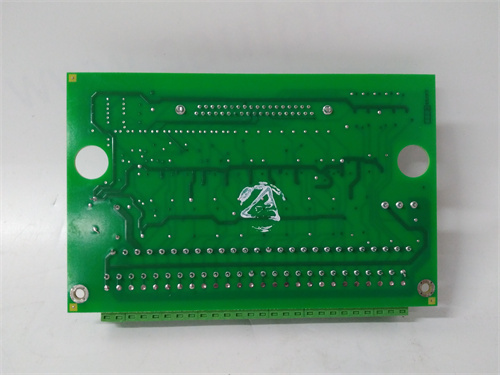

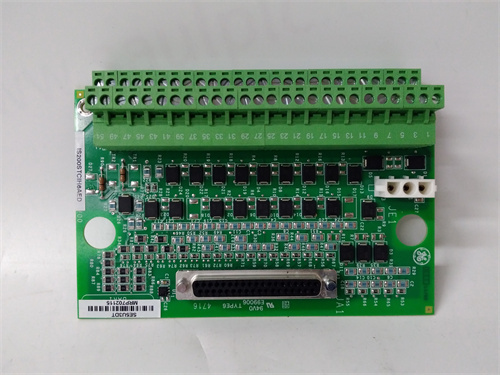

В линейке специализированных компонентов для систем автоматизации General Electric (GE) выделяется модуль контроллера синхронизации и защиты GE IS200STCIH2A (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для управления и защиты электрогенераторов, турбин и других силовых установок в энергетике (ГТЭС, ТЭС, гидростанции) и крупных промышленных объектах. Оно обеспечивает синхронизацию генераторов с электросетью, защиту от перегрузки, несинфазного включения и других аварийных режимов, а также интеграцию с контроллерами GE Mark VIe — критически важно для объектов, где надежность работы силовых установок влияет на стабильность электроснабжения и безопасность производства.
Описание продукта
GE IS200STCIH2A относится к серии модулей GE Speedtronic, специализирующихся на управлении и защите турбогенераторных установок. Основная функция модуля — синхронизация электрогенераторов с сетью перед включением (параллельно работе) и защита оборудования от опасных режимов. При синхронизации GE IS200STCIH2A автоматически сравнивает параметры генератора (частота, напряжение, фазовый сдвиг) с параметрами электросети и корректирует их через контроллер турбины: например, при несовпадении частоты модуль отправляет сигналы на регулировку скорости турбины, а при разнице напряжения — на регулировку возбуждения генератора. Это предотвращает появление ударных токов и повреждение оборудования при параллельном включении.
Особенно важно отметить, что GE IS200STCIH2A поддерживает несколько режимов защиты, включая защиту от перегрузки (по току), несинфазного включения (по фазовому сдвигу > 15°), перегрузки по напряжению (высокое или низкое напряжение) и отключение при потере синхронизма (разсинхронизация). При срабатывании защиты модуль быстро отключает генератор от сети через контакторы и отправляет алерты в контроллер Mark VIe и операторскую панель — например, при перегрузке по току GE IS200STCIH2A отключает генератор за 10 мс, предотвращая перегрев обмоток.
Дополнительно, GE IS200STCIH2A имеет высокую степень интеграции с контроллерами GE Mark VIe: модуль подключается к коммутационной шине Mark VIe через интерфейс Speedtronic, передавая данные о параметрах генератора (ток, напряжение, частота) и состоянии защиты в реальном времени. Это позволяет операторам отслеживать работу генератора через SCADA-систему и настраивать параметры синхронизации/защиты через программное обеспечение Mark VIe Toolbox (например, установить порог перегрузки по току или время задержки срабатывания защиты).
Компактная конструкция модуля (размеры 100×70×30 мм — Д×Ш×В) и слотное монтажное решение в контроллерах Mark VIe позволяют интегрировать GE IS200STCIH2A в существующие системы без дополнительного пространства. Также модуль оснащен светодиодными индикаторами: зеленый свет сигнализирует о нормальной работе, желтый — о режиме синхронизации, а красный — о срабатывании защиты или ошибке.
Параметры продукта
Основные технические характеристики GE IS200STCIH2A:
- Тип устройства: Модуль контроллера синхронизации и защиты для электрогенераторов.
- Функции синхронизации:
- Параметры сравнения: Частота (45–65 Гц), напряжение (0–120% номинального), фазовый сдвиг (0–360°);
- Точность синхронизации: ±0,01 Гц (по частоте), ±1% (по напряжению), ±0,5° (по фазе);
- Режимы синхронизации: Автоматический, полуавтоматический, ручной.
- Функции защиты:
- Защита от перегрузки по току: 105–150% номинального тока (настраиваемый порог);
- Защита от несинфазного включения: Фазовый сдвиг > 15° (настраиваемый);
- Защита по напряжению: Высокое напряжение > 110%, низкое напряжение < 90% (настраиваемые пороги);
- Защита от разсинхронизации: Отключение при потере стабильности генератора.
- Коммуникация:
- Интерфейс: GE Speedtronic Bus (для подключения к Mark VIe);
- Скорость передачи данных: До 100 Мбит/с;
- Поддерживаемые протоколы: Modbus TCP (для передачи данных в SCADA).
- Конструкция и монтаж:
- Монтаж: Слотное (в контроллерах GE Mark VIe);
- Размеры: 100 × 70 × 30 мм (Д×Ш×В);
- Класс защиты: IP20 (при установке в Mark VIe);
- Индикаторы: 3 светодиода (зеленый — работа, желтый — синхронизация, красный — защита/ошибка).
- Питание:
- Источник: От шину контроллера Mark VIe (5 В DC ±5%);
- Потребляемая мощность: ≤ 3 Вт.
- Температурный диапазон эксплуатации: 0 °C – +60 °C (оперативный), -40 °C – +85 °C (хранение).
- Сертификации: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМП), IEC 60255 (пределные устройства), CE, UL, SIL 3.
Преимущества и особенности
GE IS200STCIH2A имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей:
- Комплексный функционал: Объединяет синхронизацию генераторов и защиту от аварийных режимов, избегая необходимости в нескольких отдельных устройствах.
- Высокая точность синхронизации: Точность ±0,01 Гц по частоте и ±0,5° по фазе предотвращает ударные токи и повреждение генератора при параллельном включении.
- Гибкие настройки защиты: Настраиваемые пороги срабатывания защиты адаптируются к особенностям конкретной установки (например, турбина с разной мощностью).
- Глубокая интеграция с Mark VIe: Передача данных в реальном времени и настройка через Mark VIe Toolbox упрощают управление и диагностику.
- Надежность: Сертификация SIL 3 и защита от ЭМП гарантируют работу в суровых условиях энергетических объектов.
Примеры применения в отраслях
GE IS200STCIH2A успешно используется в следующих отраслях:
- Энергетика (ГТЭС/ТЭС): В системах управления газотурбинными или паротурбинными генераторами — GE IS200STCIH2A синхронизирует генератор с электросетью перед включением и защищает его от перегрузки при пиковом потреблении электроэнергии. Например, в ГТЭС мощностью 400 МВт модуль корректирует скорость турбины для совпадения частоты с сетью (50 Гц) и отключает генератор при перегрузке по току > 120% номинального.
- Гидроэнергетика: В гидростанциях с несколько генераторами — модуль синхронизирует все генераторы перед параллельным включением и защищает их от разсинхронизации при изменении уровня воды в водохранилище. Интеграция с Mark VIe позволяет операторам отслеживать параметры каждого генератора через единый интерфейс.
- Промышленность (крупные заводы): В собственных энергетических установках (автогенераторы) — GE IS200STCIH2A синхронизирует автогенератор с основной сетью при отключении внешнего электроснабжения и защищает его от перегрузки при работе на внутренние нужды завода (например, нагревательные агрегаты, конвейеры).
- Атомная энергетика (НЭС): В системах управления вспомогательными генераторами — модуль обеспечивает синхронизацию с сетью и защиту от аварийных режимов, соответствующих требованиям SIL 3 для критических систем безопасности.
Сравнение с конкурентами
Сравнение GE IS200STCIH2A с аналогичными модулями синхронизации/защиты (например, Siemens 7UT612, ABB REL670) демонстрирует его преимущества:
| Параметр | GE IS200STCIH2A | Siemens 7UT612 | ABB REL670 |
|---|---|---|---|
| Тип функционала | Синхронизация + защита | Только защита (синхронизация через отдельный модуль) | Только защита (синхронизация через отдельный модуль) |
| Точность синхронизации | ±0,01 Гц (частота), ±0,5° (фаза) | — (не поддерживает синхронизацию) | — (не поддерживает синхронизацию) |
| Сертификация SIL | SIL 3 | SIL 2 | SIL 2 |
| Интеграция с контроллерами | GE Mark VIe (Speedtronic Bus) | Siemens Siprotec | ABB MicroSCADA |
| Настраиваемые пороги защиты | Все режимы (ток, напряжение, фаза) | Ограниченные (ток, напряжение) | Ограниченные (ток, напряжение) |
Хотя конкуренты являются надежными модулями защиты, GE IS200STCIH2A уникален в сочетании синхронизации и защиты в одном устройстве, высокой точностью и интеграцией с GE Mark VIe — это делает его предпочтительным для систем GE, требующих комплексного управления силовыми установками.
Советы по выбору
При выборе GE IS200STCIH2A учитывайте следующие факторы:
- Тип силовой установки: Если вы управляете электрогенераторами (турбогенераторами, автогенераторами) и нуждаетесь в синхронизации с сетью + защитой — GE IS200STCIH2A — оптимальный выбор. Для установок без синхронизации (например, распределительные подстанции) выбирайте модули только защиты.
- Совместимость с контроллерами: Если ваша система использует GE Mark VIe — модуль обеспечивает полную интеграцию. Для контроллеров других брендов проверяйте совместимость через протокол Modbus TCP.
- Требования к безопасности: Для критических установок (ГТЭС, НЭС) сертификация SIL 3 GE IS200STCIH2A гарантирует соответствие международным стандартам безопасности.
- Мощность генератора: Убедитесь, что модуль поддерживает номинальные параметры вашего генератора (ток, напряжение). GE IS200STCIH2A подходит для генераторов мощностью от 1 МВт до 1 ГВт.
Приосторожности
- При монтаже: Устанавливайте GE IS200STCIH2A только в специализированные слоты контроллеров GE Mark VIe — использование несовместимых слотов повреждает модуль и контроллер. Отключите питание Mark VIe перед монтажем — электротравмирование опасно.
- Настройка параметров: Настраивайте пороги синхронизации и защиты только через Mark VIe Toolbox, исходя из технических характеристик вашей установки. Неправильные настройки (например, слишком высокий порог перегрузки) могут привести к повреждению генератора.
- Тестирование: Перед вводом в эксплуатацию проведите тестирование синхронизации на холостом ходу генератора (без подключения к сети) — убедитесь, что модуль корректирует параметры и не срабатывает ложной защитой.
- Обслуживание: Регулярно проверяйте индикаторы модуля и логи событий в Mark VIe — при частом срабатывании защиты анализируйте причину (например, нестабильность сети, повреждение генератора) и устраняйте её немедленно.
IS200STCIH2A
