Описание продукта

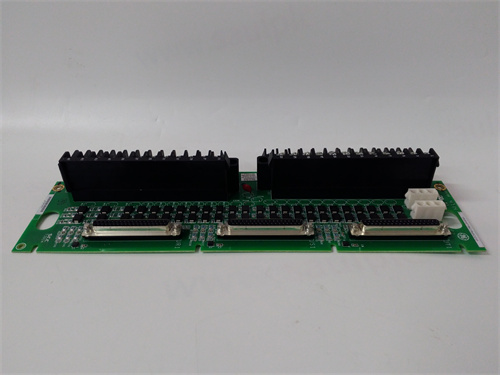

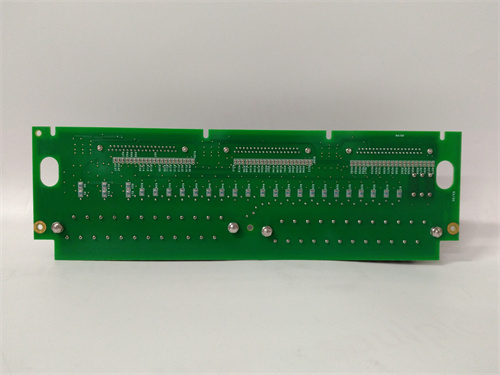

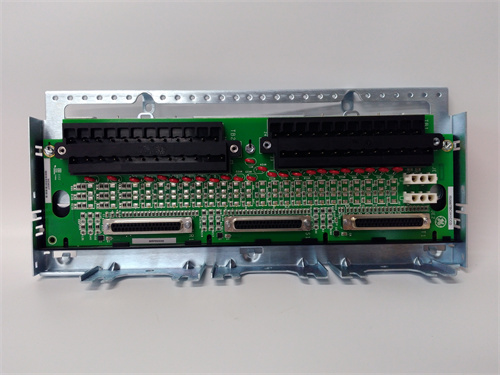

GE IS200TBACIH1B — это термодатчик-модуль (Temperature Input Module) для систем управления приводами GE Speedtronic Mark VIe, разработанный компанией GE для точного измерения температуры критических компонентов промышленных приводов (турбины, компрессоры, электродвигатели высокой мощности). Он выступает ключевым элементом мониторинга состояния приводов, так как принимает сигналы от термочувствительных датчиков (например, RTD, термокупли) и преобразует их в цифровой формат для контроллера Speedtronic Mark VIe — данные, на основе которых контроллер выявляет перегревы (например, подшипников, статора двигателя) и инициирует защитные меры. Как специализированный модуль для температурных измерений, GE IS200TBACIH1B отличается высокой точностью и поддержкой нескольких типов термодатчиков, что критично для приводов, где даже небольшое повышение температуры (на 5–10 °C) может сигнализировать о предварийном состоянии. Отличая się от универсальных температурных модулей, GE IS200TBACIH1B имеет изолированные входные каналы и защиту от электромагнитных помех (ЭМП), что предотвращает искажения сигналов и повреждение модуля в средах с мощными электроприводами. Благодаря поддержке интерфейса GE Serial Bus (GSB) и совместимости с шасси GE Mark VIe, GE IS200TBACIH1B легко интегрируется в существующие системы, а компактный дизайн экономит пространство в шкафу контроллеров. Высокая устойчивость к агрессивным условиям (перепады температуры, влажность) делает GE IS200TBACIH1B подходящим для отраслей с высокими требованиями к надежности — энергетика (ТЭЦ, ГЭС), нефтегаз (компрессорные станции). Благодаря гарантированной совместимости с другими компонентами GE Speedtronic Mark VIe (контроллеры IS200CPUAH1A, модули питания IS200PSCAH1A), GE IS200TBACIH1B становится надежным звеном для передачи критических температурных данных. Его стабильная работа напрямую влияет на безопасность приводов: например, при перегреве подшипника турбины модуль быстро передает данные на контроллер, который снижает нагрузку или останавливает привод, предотвращая аварийные отказы и дорогостоящие ремонты. В системах, где непрерывность работы критична (например, газотурбинные установки на нефтегазовых площадках), GE IS200TBACIH1B подтверждает себя как долговечный компонент, обеспечивая постоянный контроль температуры и снижение риска простоев.
Параметры продукта
- Тип устройства: Термодатчик-модуль (Temperature Input Module) для систем GE Speedtronic Mark VIe.
- Основная функция: Прием сигналов от термодатчиков (RTD, термокупли), преобразование в цифровые данные; передача данных на контроллер; самодиагностика неисправностей.
- Характеристики входов:
- Количество входов: 8 одноканальных изолированных входов (для параллельного измерения температуры разных компонентов);
- Поддерживаемые типы термодатчиков: RTD (Pt100, Pt1000), термокупли (Type K, Type J) — настраиваемые через ПО GE CIMPLICITY;
- Диапазон измерения: -200 °C до +850 °C (для покрытия большинства промышленных сценариев);
- Точность измерения: ±0,1 °C (для RTD в диапазоне -50 °C до +200 °C) — для детектирования малых перегревы.
- Технические характеристики:
- Интерфейс связи: GE Serial Bus (GSB) — скорость передачи до 100 Mbps (для синхронизации с контроллером);
- Питание: DC 24 В ±10% (от модуля питания GE IS200PSCAH1A), потребление ≤3 ВА;
- Диагностика: Самодиагностика в реальном времени (проверка входов, схем АЦП, связи) — индикация неисправностей через светодиоды;
- Изоляция: Канальная электроизоляция (500 В АС) — предотвращает перекрестные помехи между каналами.
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C (подходит для промышленных помещений);
- Влажность: 5%–95% (без конденсации);
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды);
- Класс защиты: IP20 (для монтажа в закрытых шкафах контроллеров).
- Совместимость: Полностью совместим с системой GE Speedtronic Mark VIe; работает с ПО GE CIMPLICITY (конфигурация, калибровка) и термодатчиками RTD/Pt100, термокупли Type K/J.
Преимущества и особенности
- Высокая точность измерения (±0,1 °C): Позволяет GE IS200TBACIH1B детектировать малые перегревы (например, на 2–3 °C в подшипниках), что критично для раннего выявления дефектов и предотвращения аварий.
- Поддержка нескольких типов термодатчиков: Работа с RTD и термокупли делает GE IS200TBACIH1B универсальным — подходит для разных компонентов привода (RTD для подшипников, термокупли для статора двигателя).
- Канальная электроизоляция: Изоляция входов предотвращает перекрестные помехи между каналами, что гарантирует стабильность сигналов даже в средах с сильными ЭМП.
- Совместимость с GE Speedtronic Mark VIe: Гарантированная работа с контроллерами и модулями Mark VIe исключает проблемы с интеграцией, сокращая время настройки системы.
- Самодиагностика в реальном времени: Автоматическая проверка компонентов и индикация неисправностей позволяют операторам быстро устранять проблемы, не останавливая привод.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE IS200TBACIH1B измеряет температуру 8 подшипников турбины через RTD Pt100. При повышении температуры одного подшипника до 110 °C (выше допустимого 95 °C) модуль передает данные на контроллер, который снижает нагрузку на турбину, предотвращая износ подшипника.
- Нефтегаз (компрессорные станции): На газовых компрессорных станциях GE IS200TBACIH1B контролирует температуру статора электродвигателя компрессора через термокупли Type K. При перегреве до 150 °C модуль сигнализирует контроллеру, который останавливает двигатель, предотвращая повреждение обмоток.
- Тяжелая машиностроение (газотурбины): В заводах по обслуживанию газотурбин GE IS200TBACIH1B используется для мониторинга температуры топливной камеры через термокупли Type J. При превышении температуры 900 °C модуль передает данные на контроллер, который снижает подачу топлива, поддерживая параметры в безопасных пределах.
- Водное хозяйство (гидротурбины ГЭС): На ГЭС GE IS200TBACIH1B измеряет температуру редукторного узла гидротурбины через RTD Pt1000. При перегреве до 80 °C модуль информирует контроллер, который регулирует скорость турбины, предотвращая износ механических компонентов.
Сравнение с конкурентами
| Параметр | GE IS200TBACIH1B | Конкурентный модуль (Siemens 6ES7 331-7TF01-0AB0) | Конкурентный модуль (Rockwell 1756-IT6I) |
|---|---|---|---|
| Количество входов | 8 | 8 | 6 |
| Точность измерения | ±0,1 °C (RTD) | ±0,2 °C (RTD) | ±0,15 °C (RTD) |
| Поддерживаемые термодатчики | RTD (Pt100/Pt1000), термокупли (K/J) | RTD (Pt100), термокупли (K/J/T) | RTD (Pt100/Pt1000) |
| Канальная изоляция | Да (500 В АС) | Нет | Да (250 В АС) |
| Совместимость с системами | GE Speedtronic Mark VIe | Siemens S7-300 | Rockwell ControlLogix |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем управления приводами GE Speedtronic Mark VIe — приоритетно выбирайте GE IS200TBACIH1B, так как гарантированная совместимость обеспечивает стабильную передачу температурных данных и избавляет от проблем с интеграцией.
- Если требуется измерение температуры через разные типы термодатчиков (RTD + термокупли) — модуль подходит лучше, чем конкуренты, за универсальную поддержку сенсоров.
- В средах с сильными ЭМП (например, рядом с электродвигателями >1 МВт) — выбирайте за канальную изоляцию, которая предотвращает искажения сигналов.
Меры предосторожности
- При монтаже GE IS200TBACIH1B убедитесь в правильном подключении термодатчиков — неправильная полярность или несоответствие типа сенсора приведет к искажению данных.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год — дрейф параметров АЦП со временем снижает точность, особенно в условиях перепадов температуры (>40 °C).
- Регулярно проверяйте светодиоды индикации — красный свет сигнализирует о неисправности входа или потере связи; устраняйте неисправности в течение 4 часа, чтобы не нарушить мониторинг температуры.
- Не эксплуатируйте модуль за пределами температурного диапазона (0 °C до +60 °C) — перегрев или переохлаждение повредит электронику GE IS200TBACIH1B.
- Используйте экранированные кабели для подключения термодатчиков — это дополнительно защищает сигналы от ЭМП, особенно на дистанциях >50 м.
