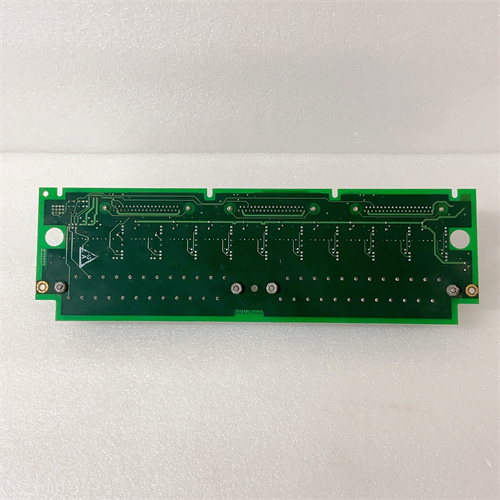

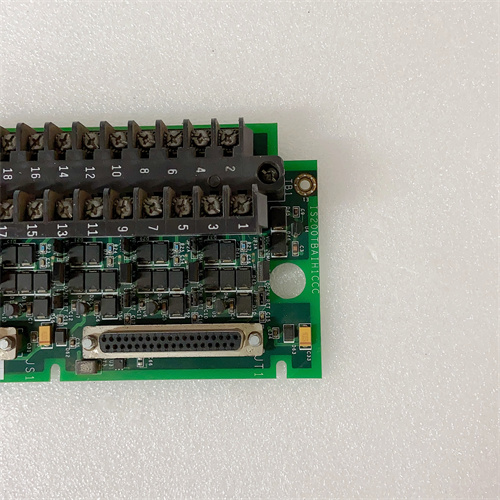

GE IS200TBAIH1CCC

Описание

Общие сведения о продукте

Описание продукта

1. 16 независимых каналов с гибкой настройкой: Каждый канал модуля поддерживает напряженные цифровые сигналы 24 В DC (стандарт индустриального питания) и может быть индивидуально настроен под два режима работы:
   • Режим «активного входа» (sourcing): Питание сенсора обеспечивается модулем GE IS200TBAIH1CCC — используется для сенсоров с открытым коллектором (например, фотоэлектрические датчики, индуктивные датчики положения);
   • Режим «пассивного входа» (sinking): Питание сенсора обеспечивается внешним источником — используется для контакторных сигналов (например, состояние контактов реле, кнопок аварийной остановки).

     Это универсальность позволяет подключать различные типы сенсоров без необходимости дополнительных адаптеров — например, в газотурбинной установке на одном модуле можно собрать сигналы от датчиков положения вентилей (активный режим) и контактов защиты турбины (пассивный режим).

2. Многоуровневая защита от повреждений и помех: GE IS200TBAIH1CCC оснащена комплексной защитой, критически важной для суровых промышленных условий:
   • Защита от обратной полярности: Предотвращает повреждение внутренних схем при неправильном подключении питания (например, перепутаны положительный и отрицательный выводы сенсора);
   • Защита от короткого замыкания: При коротком замыкании на входном канале (например, замыкание провода на корпус шасси) модуль автоматически ограничивает ток до безопасного уровня (≤50 мА), предотвращая перегрев и выход из строя;
   • Galvanic isolation между каналами и шасси: Изоляция на уровне ≥2 кВ AC (на 1 мин) подавляет электромагнитные помехи от высокомощных оборудования (газотурбины, компрессоры) и предотвращает передачу помех между каналами — гарантирует точность сигналов даже в условиях сильных электромагнитных полей.
3. Реaltime-диагностика и отслеживание состояния: Модуль поддерживает непрерывный контроль состояния каждого канала и внутренних компонентов:
   • Диагностика разрывов цепи: При обрыве провода к сенсору (например, разрыв линии к датчику положения вентиля) модуль немедленно отправляет сигнал об ошибке в контроллер, позволяя операторам своевременно устранить проблему;
   • Контроль температуры: Встроенный термистор отслеживает температуру корпуса модуля — при превышении порогового значения (+70 °C) система снижает нагрузку или отправляет алерт, предотвращая перегрев;
   • Мониторинг питания: Отслеживание уровня входного напряжения (24 В DC) — при падении ниже 19.2 В DC или превышении выше 28.8 В DC отправляется сигнал о нестабильности питания.

Технические параметры

• Тип модуля: 16-канальный цифровой входной модуль (DI) для системы GE Mark VIe;
• Параметры входных каналов:
  • Тип сигнала: Цифровой напряженный 24 В DC;
  • Диапазон питания каналов: 19.2–28.8 В DC;
  • Ток срабатывания (активный режим): ≤7 мА;
  • Ток неисправности (пассивный режим): ≥1 мА;
  • Фильтрация импульсов: 0.1–100 мс (программируемая для каждого канала);
  • Максимальное количество каналов: 16 (независимых);
• Защитные параметры:
  • Изоляция: Между каналами — ≥1 кВ AC (1 мин), между модулем и шасси — ≥2 кВ AC (1 мин);
  • Защита от короткого замыкания: Ток ограничения ≤50 мА;
  • Защита от обратной полярности: До -30 В DC;
• Параметры питания модуля:
  • Входное напряжение: 5 В DC (питание от шасси GE Mark VIe);
  • Потребляемый ток: ≤0.8 А (без нагрузки на каналы), ≤1.2 А (при максимальной нагрузке);
• Температурные параметры:
  • Диапазон эксплуатации: 0 °C до +65 °C;
  • Диапазон хранения: -40 °C до +85 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
• Механические параметры:
  • Тип монтажа: В шасси GE Mark VIe (совместимо с шасси IC698CHSxxx);
  • Размеры (длина × ширина × высота): 150 mm × 100 mm × 30 mm;
  • Устойчивость к вибрации: 5–50 Гц, амплитуда 0.15 мм (EN 60068-2-6);
  • Устойчивость к удару: 10 g, 11 мс (EN 60068-2-27);
• Совместимость:
  • Контроллеры: GE Mark VIe, GE Mark VIeS;
  • Программное обеспечение: GE CIMPLICITY HMI, GE PAC Machine Edition;
  • Стандарты соответствия: IEC 61010-1 (безопасность), IEC 61326-1 (ЭМС), SIL 2 (IEC 61508), CE, UL 61010-1.

Преимущества и особенности

1. Отказоустойчивость и соответствие SIL 2: Соответствие стандарту SIL 2 (IEC 61508) подтверждает, что модуль подходит для систем, где отказ может привести к экономическим потерям или угрозе безопасности — например, в газотурбинных установках, где точный сбор сигналов защиты предотвращает аварии;
2. 16 каналов в компактном корпусе: Большое количество каналов в небольшом размере экономит место в шасси контроллера GE Mark VIe — актуально для систем с большим количеством сенсоров (например, компрессорные станции с 50+ датчиками положения);
3. Многоуровневая защита от помех и перепадов: Galvanic isolation и защита от короткого замыкания гарантируют стабильную работу даже в условиях сильных электромагнитных помех (например, рядом с газотурбинами или высоковольтными линиями);
4. Детальная диагностика в реальном времени: Возможность отслеживать состояние каждого канала, температуру и питание позволяет операторам быстро локализовать проблемы (например, разрыв цепи, неисправный сенсор) — сокращает время простоя оборудования до 1–2 часа вместо нескольких часов;
5. Совместимость с системами GE Mark VIe: Полная интеграция с контроллерами и ПО GE (CIMPLICITY HMI) исключает проблемы с совместимостью и упрощает настройку — не требуется дополнительное программирование для подключения к существующим системам.

Примеры применения

• Энергетика (газотурбинная установка): Для сбора сигналов состояния компонентов турбины — GE IS200TBAIH1CCC подключен к датчикам положения вентилей (12 каналов, активный режим) и контактам защиты турбины (4 канала, пассивный режим). Сигналы передаются в контроллер GE Mark VIe, который регулирует работу турбины: при получении сигнала об открытом защитном контакте контроллер немедленно снижает нагрузку. Диагностика разрывов цепи предотвращает ситуацию, когда система не получает сигнал от критического датчика;
• Нефтегазовая промышленность (компрессорная станция): Для мониторирования состояния компрессоров — модуль собирает сигналы от индуктивных датчиков положения ротора (8 каналов, активный режим) и кнопок аварийной остановки (8 каналов, пассивный режим). Galvanic isolation защищает сигналы от помех от электродвигателей компрессоров, а защита от короткого замыкания предотвращает повреждение модуля при контакте с влажной поверхностью;
• Металлургия (конвертерная печь): Для сбора сигналов состояния механизмов печки — GE IS200TBAIH1CCC подключен к датчикам положения ковша (6 каналов) и контактам охлаждающей системы (10 каналов). При превышении температуры корпуса модуля (из-за тепла от печи) термистор отправляет сигнал в контроллер, который активирует дополнительное охлаждение. Совместимость с GE Mark VIe позволяет интегрировать модуль в существующую систему автоматизации печки;
• Тяжелая промышленность (шахтный вентилятор): Для контроля состояния вентилятора и защитных систем — модуль собирает сигналы от датчиков наличия окисла углерода (4 канала) и контактов электродвигателя вентилятора (12 каналов). При получении сигнала о высоком содержании окисла углерода контроллер через HMI GE CIMPLICITY отправляет алерт оператору, а модуль продолжает собирать данные о состоянии вентилятора. Защита от обратной полярности предотвращает повреждение при неправильном подключении датчиков.

Сравнение с конкурентами
