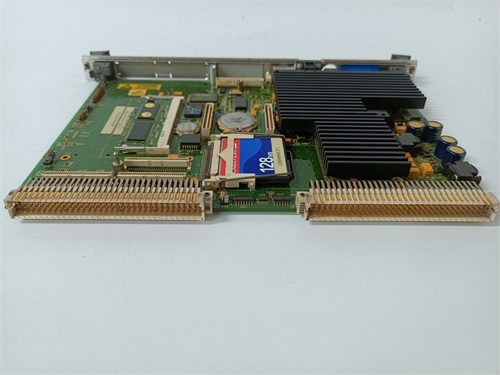

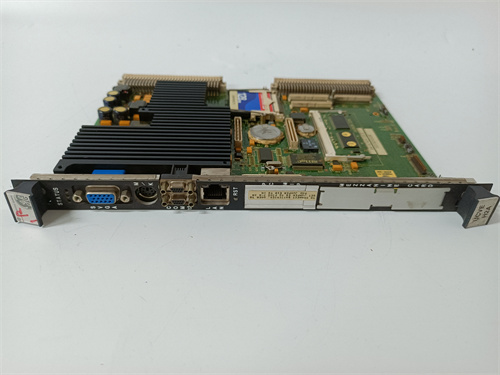

GE IS200TBAIH2C

Описание

Описание продукта

Технические параметры

• Тип устройства: Улучшенный модуль управления и мониторинга силовыми приводами/трансформаторами (совместим с GE Mark VIe)
• Функции: Измерение токов/напряжений/температуры/скорости, регулировка мощности/скорости, комплексная защита от перегрузок/кратких замыканий/перегрева/недовольтажа, детальная диагностика, сигнализация о аномалиях, синхронизация с контроллером, логирование событий
• Измерительные каналы:
  • Токовые входы: 6 каналов (0–5 А переменного тока, поддержка трансформаторов тока до 2000/5 А), разрешение 24 бит, точность ±0.02% полного диапазона
  • Напряжные входы: 6 каналов (0–100 В переменного тока, поддержка трансформаторов напряжения до 15000/100 В), разрешение 24 бит, точность ±0.02% полного диапазона
  • Температурные входы: 8 каналов (для Pt100/Pt1000 и термопар K/J/T), диапазон -40–200 °C, точность ±0.05 °C
  • Скоростные входы: 2 канала (подключение энкодеров, диапазон 0–6000 об/мин), разрешение 16 бит, точность ±0.1 об/мин
• Управляющие каналы:
  • Аналоговые выходы: 6 каналов (4–20 мА / 0–10 В DC) — для регулировки мощности/скорости, разрешение 16 бит, точность ±0.05% полного диапазона
  • Дискретные выходы: 12 каналов (24 В DC, реле/тиристорный тип, до 5 А на канал) — для аварийной остановки, сигнализации, блокировки оборудования
• Параметры защиты и регулирования:
  • Типы защиты: Ограничение рабочего тока (110–150% номинального), защита от кратких замыканий (реакция ≤5 мс), защита от перегрева обмоток (≥130 °C), защита от недовольтажа (≤85% номинального) и перегрузки (≥115% номинального)
  • Частота обновления данных: 1 кГц (1 мс)
  • Латентность реакции на аномалии: ≤3 мс
  • Регулируемый диапазон скорости: 0–5000 об/мин (для электроприводов)
• Коммуникационные интерфейсы:
  • Ethernet: 4 порта Gigabit Ethernet (RJ45) — 2 для связи с контроллером (резервное соединение), 2 для локальной коммуникации
  • Системная шина GE Mark VIe: Подключение к контроллеру и внутренним модулям
  • Серийные интерфейсы: 3 порта RS-485 (Modbus RTU/TCP), 1 порт CANopen (для связи с интеллектуальными силовыми устройствами)
• Поддерживаемые протоколы: Внутренняя шина GE Mark VIe, Modbus TCP/RTU, Ethernet/IP, PROFINET IO, OPC UA Secure, IEC 61850 (для энергетических объектов)
• Диагностика и логи:
  • Типы диагностики: Идентификация типа аномалии, диагностика износа компонентов, контроль качества изоляции, самодиагностика модуля
  • Сигналы тревоги: 6 дискретных выхода (НО/ЗО) — для分级ной сигнализации (предупреждение/авария/деградация/перегрев/перегрузка/нестабильность)
  • Логи событий: Архив в защищенном разделе (64 ГБ) — записи о параметрах оборудования, аномалиях, действиях защиты, калибровках
• Источник питания: Двухканальное питание 24/48 В ПС (настраиваемое), диапазон 16–36 В ПС / 40–56 В ПС, потребляемая мощность ≤35 Вт
• Температурный диапазон эксплуатации: -15 °C до +75 °C
• Степень защиты: IP30 (механическая защита от пыли)
• Размеры (Ш×В×Г): 160 мм × 220 мм × 88 мм (стандартный размер GE Mark VIe с усиленным корпусом)
• Вес: 3.2 кг
• Средний наработок между отказами (MTBF): ≥ 1 150 000 часов
• Степень изоляции: Измерительные каналы-системная шина: 2500 В АС (1 минута); канал-земля: 2000 В АС (1 минута)
• Защитные функции: Защит от электростатического разряда (ESD ±30 кВ), фильтры от электромагнитных помех (EMC Class B), защита от мощных помех и перепадов напряжения

Поддерживаемое ПО

• GE Mark VIe Configuration Studio (для конфигурации параметров защиты, управления и коммуникации)
• GE Proficy Predictive Diagnostics (для настройки прогнозирующих алгоритмов и анализа состояния оборудования)
• Специализированное ПО для калибровки измерительных каналов и проверки защиты

Преимущества и особенности

• GE IS200TBAIH2C предлагает комплексное решение для управления и защиты силовых устройств, объединяя высокоточное измерение параметров (ток, напряжение, температура, скорость) и многоуровневую защиту в одном модуле.
• Поддержка протокола IEC 61850 и высокоскоростных коммуникационных интерфейсов делает модуль идеальным для энергетических объектов с требованиями к интеграции в единую цифровую сеть.
• Прогнозирующая диагностика и объемные логи (64 ГБ) позволяют выявлять ранние признаки отказов трансформаторов/электроприводов, снижая риск внеплановых остановок.
• Высокая частота обновления данных (1 кГц) и низкая латентность реакции (≤3 мс) гарантируют мгновенное реагирование на критические ситуации, защищая дорогостояное силовое оборудование.
• Двухканальное питание и редундантная коммуникация обеспечивают максимальную отказоустойчивость в критических силовых системах.
• Полная совместимость с GE Mark VIe и расширенная степень изоляции (2500 В АС) делают модуль надежным выбором для тяжелой промышленности и энергетики.

Области применения и примеры использования

• Энергетика: На электростанциях GE IS200TBAIH2C управляет и защищает трансформаторы питания, генераторы и силовые трансформаторы, мониторя токов, напряжений, температуры и скорости, и реагируя на аномалии в режиме реального времени.
• Металлургия: На сталелитейных заводах модуль защищает и управляет силовыми электроприводами прокатных станков и конвейеров, обеспечивая безопасность работы при высоких нагрузках и перепадах температур.
• Нефтегазовая отрасль: На добычных платформах и перерабатывающих заводах GE IS200TBAIH2C управляет силовыми компрессорами и насосами, защищая их от перегрузок и кратких замыканий в тяжелых условиях (вибрации, электромагнитные помех).
• Транспортная промышленность: На железных дорогах и портовых терминалах модуль управляет электроприводами тяговых установок и грузоподъемных механизмов, обеспечивая стабильность скорости и безопасность работы.
• Машиностроение: На заводах по производству тяжелого оборудования модуль управляет электроприводами крупных станков и агрегатов, регулируя мощность и скорость в зависимости от технологических требований.

Сравнение с конкурентами

• По комплексности функций управления и защиты силовых устройств (поддержка измерения скорости, прогнозирующая диагностика) GE IS200TBAIH2C превосходит универсальные модули, которые не имеют специализированных алгоритмов для трансформаторов и высокомощных электроприводов.
• Поддержка протокола IEC 61850 и высокоскоростных Ethernet-интерфейсов расширяет область применения для энергетических объектов, в то время как многие конкуренты ограничиваются базовыми протоколами.
• Прогнозирующая диагностика и объемные логи (64 ГБ) предоставляют больше информации для обслуживания, чем аналоги с ограниченной диагностикой и логированием ≤32 ГБ.
• Высокая точность измерения (±0.02%) и низкая латентность реакции (≤3 мс) делают модуль более эффективным, чем аналоги с точностью ≥±0.05% и латентностью ≥10 мс.
• Высокая степень изоляции (2500 В АС) и усиленные защитные функции делают модуль более безопасным в условиях высоких токов, превосходя показатели конкурентов с изоляцией ≤2000 В АС.

Советы по выбору и мера предосторожности

• При выборе убедитесь, что параметры измерения (ток/напряжение/скорость) и тип защиты GE IS200TBAIH2C соответствуют характеристикам вашего силового оборудования — он идеально подходит для трансформаторов и электроприводов средней и высокой мощности (до 2000 А по трансформаторам тока).
• Используйте сертифицированные трансформаторы тока/напряжения, датчики температуры и энкодеры, а также экранированные силовые кабели, чтобы избежать искажений сигналов и обеспечить безопасность.
• Монтаж и настройку должен выполнять высококвалифицированный персонал с опытом работы с модулями GE Mark VIe и силовыми системами.
• Регулярно анализируйте логи событий и прогнозирующие данные, обновляйте программное обеспечение и выполняйте плановое обслуживание на основе выявленных ранних признаков отказов.
• Настройте параметры защиты (пороги токов, температуры, напряжения) строго под номинальные характеристики вашего оборудования, чтобы избежать ложных срабатываний или недостаточной защиты.
