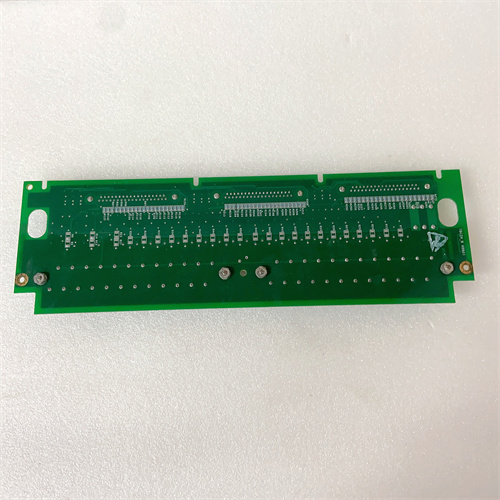

GE IS200TBCIH1BBC

Описание

Общая информация о продукте

Технические параметры продукта

• Коммуникационные интерфейсы и протоколы:
  • Основные интерфейсы (для связи с внешними системами):
    • 2 порта Ethernet (10/100/1000 Мбит/с, RJ45) — поддерживают дуплексную передачу данных, протоколы Modbus TCP (сервер/клиент), Ethernet/IP (адресат/иницииатор) и Profinet (IRT — Isochronous Real-Time) — для связи с SCADA-системами (GE CIMPLICITY), панелями оператора (GE IC752SPL013-BA) и другими промышленными контроллерами.
    • 1 порт RS-485 (полудуплексный, скорость 9600–115200 бит/с) — поддерживает Modbus RTU (мастер/слейв) — для связи с устройствами с низкой скоростью передачи (датчики, старые реле защиты).
  • Внутренний интерфейс (для связи с Mark VIe): Подключение к шину backplane Mark VIe (SERCOS III, скорость передачи до 100 Мбит/с) — автоматическая синхронизация с контроллером Mark VIe, без необходимости ручной настройки адресов.
  • Поддерживаемые типы данных: Потоковые данные (в реальном времени), исторические данные (логирование), команды управления (например, запуск/остановка турбины) — обеспечивает полный цикл обмена информацией между системами.
• Процессор и производительность:
  • Процессор: 32-битный микроконтроллер ARM Cortex-M4 (частота 168 МГц) — высокопроизводительный для обработки параллельных потоков данных (например, передача 200+ параметров в SCADA + логирование в локальную память) с задержкой <1 мс.
  • Буферная память: 256 кБ SRAM — для временного хранения данных во время передачи, предотвращая потерю информации при кратковременных перегрузках сети.
• Электрические характеристики и защита:
  • Питание: От шину backplane Mark VIe (5 ВДК для логики модуля, 24 ВДК для питания внешних интерфейсов) — потребление 5 ВДК: ≤80 мА, 24 ВДК: ≤50 мА — не создаёт перегрузку на систему питания Mark VIe.
  • Защита интерфейсов:
    • Ethernet порты: Встроенная защита от статического разряда (ESD) по стандарту IEC 61000-4-2 (класс 4, ±15 кВ контактный разряд) — защищает от повреждений при монтаже или эксплуатации.
    • RS-485 порт: Транзисторы защиты от переvoltaжа (до 30 В) и короткого замыкания — предотвращает выход из строя модуля при ошибочном подключении кабеля.
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям промышленных шкафов с принудительной вентиляцией, включая зоны с повышенной температурой (близость к турбине).
  • Класс защиты корпуса: IP20 (по стандарту IEC 60529) — защищает от пыли и посторонних предметов диаметром >12 мм; монтируется внутри шкафа Mark VIe.
  • Устойчивость к помехам: Соответствует стандартам EN 61000-6-2 (промышленные помещения) и EN 61000-6-4 (электромагнитные помехи) — устойчив к импульсным помехам и радиоволнам от силовых устройств (инверторы, контакторы).

Преимущества и особенности

1. Высокоскоростная передача данных в реальном времени: Два Gigabit Ethernet порта и поддержка протокола Profinet IRT позволяют GE IS200TBCIH1BBC передавать данные с задержкой <1 мс — критично для систем управления turbomachinery, где даже небольшая задержка может привести к потере контроля над процессом. Например, в газотурбинной электростанции модуль передает параметры вибрации вала турбины в SCADA-систему практически мгновенно, позволяя операторам своевременно реагировать на опасные отклонения.
2. Гибкая совместимость с разными протоколами: Поддержка Modbus TCP/RTU, Ethernet/IP и Profinet делает GE IS200TBCIH1BBC универсальным решением для интеграции Mark VIe с различными внешними системами. Например, в нефтегазовом комплексе модуль может передавать данные в локальную SCADA-систему через Profinet, а в корпоративную систему мониторинга — через Modbus TCP, не требуя дополнительных шлюзов.
3. Простота интеграции и конфигурации: Автоматическое распознавание контроллером Mark VIe и графический интерфейс конфигурации (через программное обеспечение GE ToolboxST) упрощают настройку GE IS200TBCIH1BBC. Инженерам не нужно настраивать низкоуровневые параметры протоколов — достаточно выбрать тип внешней системы и список передаваемых параметров (например, температура, давление), что сокращает время внедрения на 30–50%.
4. Надежность и защита данных: Защита интерфейсов от ESD, переvoltaжа и короткого замыкания, а также буферная память гарантируют стабильную работу GE IS200TBCIH1BBC в суровых промышленных условиях. Например, при кратковременной потере связи с SCADA-системой модуль сохраняет данные в буфере и передает их после восстановления связи, не теряя критической информации о состоянии турбины.

Примеры применения в отраслях

• Энергетика (газотурбинная электростанция): В газотурбинной электростанции мощностью 150 МВт GE IS200TBCIH1BBC обеспечивает связь между контроллером Mark VIe и тремя внешними устройствами: 1) SCADA-система GE CIMPLICITY (через Ethernet/IP, передача 150+ параметров в реальном времени), 2) панель оператора GE IC752SPL013-BA (через Modbus TCP, отображение ключевых параметров турбины), 3) модуль реле защиты (через RS-485/Modbus RTU, передача сигналов аварий). При превышении температуры газов за Турбиной модуль мгновенно передает сигнал в SCADA и панель оператора, а также активирует реле защиты, предотвращая перегрев турбины.
• Нефтегазовая промышленность (компрессорная станция): На компрессорной станции нефтепровода GE IS200TBCIH1BBC связывает контроллер Mark VIe (управление центробежным компрессором) с корпоративной системой мониторинга (через Modbus TCP) и локальным сервировочным компьютером (через Ethernet). Техники могут подключаться к компьютеру для настройки параметров компрессора (например, скорость вала) или скачивания исторических данных (логи за последние 30 дней) — доступ к контроллеру Mark VIe осуществляется через GE IS200TBCIH1BBC, что исключает необходимость прямого подключения к шине backplane.
• Химическая промышленность (реакторная установка): В реакторной установке для производства пластика GE IS200TBCIH1BBC передает данные о температуре и давлении в реакторе (считанные контроллером Mark VIe) в систему автоматического регулирования добавки химикатов (через Profinet IRT). Высокая скорость передачи (задержка <1 мс) позволяет системе регулировать дозу химикатов в режиме реального времени, поддерживая стабильное качество продукции и предотвращая образование брака.
• Металлургия (станина для термической обработки): В сталеплавильном цехе GE IS200TBCIH1BBC связывает контроллер Mark VIe (управление температурой печи) с системой логирования качества стали (через Modbus TCP). После каждой плавки модуль передаёт исторические данные (график изменения температуры, время выдержки) в систему логирования, где они архивируются и используются для анализа качества стали и корректировки технологических параметров.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Убедитесь в совместимости с контроллером — GE IS200TBCIH1BBC разработан исключительно для контроллеров GE Mark VIe; для других систем (например, Siemens S7-1500) выберите модули соответствующего производителя.
  2. Определите нужды в протоколах и интерфейсах — если требуется подключение к SCADA через Ethernet/IP и к реле через RS-485, GE IS200TBCIH1BBC с поддержкой этих протоколов подходит идеально; при необходимости подключения более двух Ethernet-устройств используйте модуль с дополнительными портами (например, GE IS200TBCIH2BBC с 4 Ethernet портами).
  3. Рассчитайте количество передаваемых параметров — модуль поддерживает передачу до 500 параметров одновременно; при необходимости передачи более 500 параметров рекомендуйте установить дополнительный GE IS200TBCIH1BBC (можно подключить до 4 модуля к одному контроллеру Mark VIe).
• Меры предосторожности:
  1. Отключите питание контроллера Mark VIe перед установкой/удалением модуля — работа с подключенным напряжением может привести к короткому замыканию и повреждению GE IS200TBCIH1BBC или шину backplane.
  2. Используйте экранированные кабели для Ethernet и RS-485 — особенно для длинных линий (длиннее 20 м) — чтобы снизить влияние электромагнитных помех; экранирование должно быть заземлено с обеих сторон кабеля.
  3. Настройте уникальные IP-адреса для Ethernet портов — при использовании двух Ethernet портов убедитесь, что они имеют разные IP-адреса (из разных подсетей), чтобы избежать конфликтов в сети.
  4. Регулярно обновляйте прошивку модуля — скачивайте актуальные версии прошивки с официального сайта GE и устанавливайте через ToolboxST; обновления исправляют ошибки и добавляют новые функции (например, поддержку новых версий протоколов).

IS200TBCIH1BBC
