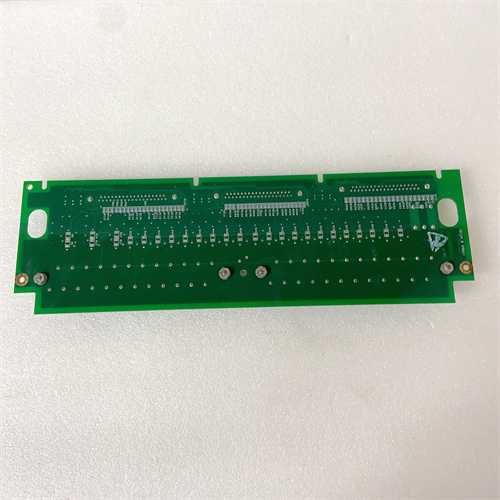

GE IS200TBCIH1BBC

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры входных каналов:
  • Количество входных каналов: 16 независимых цифровых входов — для подключения до 16 сенсоров или дискретных устройств;
  • Тип входных сигналов: Дискретные (НО/НИ, настраиваемые) — поддерживает сигналы от NPN/PNP-транзисторов или контакторных реле;
  • Напряжение питания входов: 24 В DC ±20% (индустриальное стандартное напряжение);
  • Ток входа: 4–10 мА (при номинальном напряжении 24 В DC) — минимальное энергопотребление, не вызывающее перегрева сенсоров;
  • Изоляция: По каналу ( galvanic isolation) — 500 В DC между каналами и шиной питания — защита от перепадов напряжения и электромагнитных помех.
• Параметры коммуникации и диагностики:
  • Коммуникационная шина: Поддержка внутренней шины Mark VIe (Backplane Bus) — скорость передачи данных 100 Мбит/с;
  • Протокол: GE SRTP — для совместимости с контроллерами Mark VIe и SCADA Proficy HMI;
  • Диагностические функции:
    • Отслеживание обрывов кабелей (сигнал «Отсутствует» при обрыве);
    • Определение коротких замыканий (сигнал «Ошибка» при замыкании входа на землю);
    • Мониторинг напряжения питания входов (предупреждение при падении ниже 19,2 В DC);
  • Хранение ошибок: Память для 50 последних диагностических событий (с отметкой времени и типом ошибки).
• Параметры защиты и надежности:
  • Электромагнитная совместимость (EMC): Соответствует стандартам EN 55011 Class A (излучение) и EN 61000-6-2 (иммунитет) — устойчивость к радиочастотным полям (30 В/м) и импульсным помехам (±2 кВ);
  • Класс защиты корпуса: IP20 (по стандарту IEC 60529) — защита от пыли и мелких предметов;
  • Устойчивость к вибрации: 5–2000 Гц, ускорение 50 м/с² (по стандарту IEC 60068-2-6);
  • Средний наработанный ресурс (MTBF): ≥300 000 часов (≈34,2 года) при температуре 40 °C — исключительная надежность для критических систем.
• Эксплуатационные параметры:
  • Температурный диапазон работы: -10 °C до +65 °C (без снижения производительности);
  • Устойчивость к влажности: До 95% относительной влажности (без конденсации) в диапазоне 0–40 °C;
  • Тип монтажа: Встраивание в шасси Mark VIe (1 слот, совместимо с шасси IS200SHxxx);
  • Сигнализация состояния: 2 светодиодных индикатора — питание модуля (PWR), статус коммуникации (COM) — для визуальной диагностики;
  • Габариты: 100 мм × 150 мм × 200 мм — компактный дизайн для размещения в шасси с ограниченным пространством.

Преимущества и особенности

1. Изоляция по каналу и защита от помех: Изоляция 500 В DC между каналами и устойчивость к ЭМП делают GE IS200TBCIH1BBC подходящим для систем с высоким уровнем помех — например, на нефтегазовых площадках он не受到 влияния напряжений от трубопроводов или электродвигателей, передавая точные сигналы о состоянии сенсоров. В отличие от модулей без изоляции (например, некоторые бюджетные модели), он предотвращает сбои в контроллере и повреждение оборудования.
2. Быстрая коммуникация и диагностика в реальном времени: Поддержка протокола SRTP и скорость передачи данных 100 Мбит/с гарантируют задержку менее 1 мс — критично для систем в реальном времени (например, управление турбинами), где задержка в передаче данных может привести к аварии. Диагностика обрывов и коротких замыканий также позволяет быстро локализовать неисправности (например, обрыв кабеля к концевику), снижая время простоя оборудования.
3. Совместимость с Mark VIe и расширенный диапазон эксплуатации: Полная совместимость с контроллерами Mark VIe и шасси IS200SHxxx упрощает интеграцию — инженерам не нужно настраивать дополнительные драйверы или адаптеры. Рабочий диапазон -10 °C до +65 °C также делает GE IS200TBCIH1BBC подходящим для суровых условий (например, зимние температуры на северных электростанциях или летняя жара в пустынных зонах).
4. Высокая надежность и долговечность: MTBF ≥300 000 часов и прочный корпус из промышленного пластика обеспечивают долгую работу без обслуживания — важно для удаленных объектов (например, морские платформы), где доступ к модулям ограничен. Это снижает эксплуатационные затраты и увеличивает время безотказной работы системы.

Примеры применения в отраслях

• Энергетика (паротурбинная электростанция): На электростанции GE IS200TBCIH1BBC считывает сигналы от 16 сенсоров состояния турбины:
  • Концевики положения клапанов регулирования пара (8 шт.) — сигнал «Открыто/Закрыто»;
  • Предохранительные кнопки эмерагенческого останова (4 шт.) — сигнал «Активно/Неактивно»;
  • Датчики положения ротора (4 шт.) — сигнал «В диапазоне/За пределами»;
  • Данные передаются в контроллер Mark VIe с задержкой 0,5 мс — операторы видят актуальное состояние турбины в SCADA и реагируют на нештатные ситуации (например, замыкание клапана) за секунды.
• Нефтегаз (морская добывающая платформа): На платформе GE IS200TBCIH1BBC подключен к 12 концевикам уровня нефти в резервуарах и 4 датчикам давления (дискретные сигналы «Норма/Авария»):
  • Изоляция по каналу предотвращает влияние морской среды (сольная пыль, влага) на сигналы — модуль продолжает работать стабильно в условиях 90% влажности;
  • При обрыве кабеля к датчику модуль отправляет сигнал «Ошибка» в контроллер — операторы быстро заменяют кабель, не допуская перелива нефти.
• Тяжелое машиностроение (крупный металлургический стан): На стане GE IS200TBCIH1BBC считывает сигналы от 16 предохранительных барьеров (защита операторов от движущихся частей):
  • При нарушении барьера модуль передает сигнал «Авария» в контроллер — стан останавливается за 0,8 мс, предотвращая травмы;
  • Устойчивость к вибрациям (50 м/с²) гарантирует, что сигналы не искажаются при работе стана.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите тип системы и требования к изоляции: Если вы используете контроллер GE Mark VIe и нуждаетесь в изоляции по каналу (например, в системах с высоким уровнем помех), GE IS200TBCIH1BBC — идеальный выбор. Для систем Siemens/Rockwell лучше выбрать соответствующие модули (SM 1221, 1756-IB16I) для совместимости с протоколами.
  2. Оцените условия эксплуатации: При работе в диапазоне -10 °C до +65 °C (например, на северных электростанциях) GE IS200TBCIH1BBC предпочтительнее, чем Siemens SM 1221 (требует 0 °C минимальной температуры).
  3. Для получения информации о сертификациях (ATEX, IECEx), схемах подключения или заменяемых компонентах обратитесь к ссылке: [ссылка на продукт GE IS200TBCIH1BBC].
• Предостережения:
  1. Соблюдайте полярность при подключении: При подключении сенсоров к входам модуля строго соблюдайте полярность (положительный/отрицательный вывод) — неправильное подключение приведет к короткому замыканию и повреждению канала.
  2. Используйте только сертифицированные кабели: Для подключения сенсоров используйте кабели с сечением 0,5–1 мм² и защитой от помех (экранированные) — тонкие или неэкранированные кабели вызывают искажения сигнала и обрывы.
  3. Регулярно проверяйте диагностику: Периодически проверяйте логи ошибок GE IS200TBCIH1BBC через контроллер Mark VIe — это поможет выявить скрытые проблемы (например, постепенное повреждение изоляции канала) до полного сбое модуля.

IS200TBCIH1BBC
