Описание
Общая информация о продукте

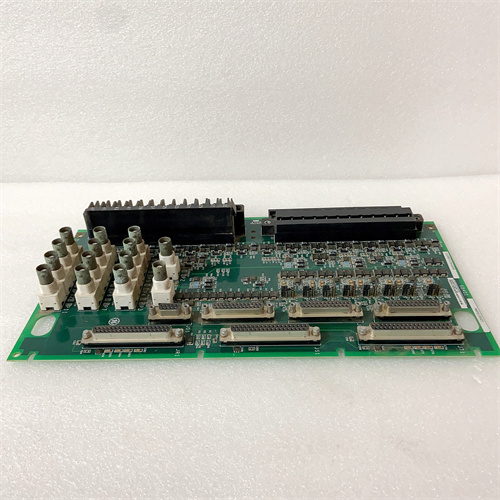

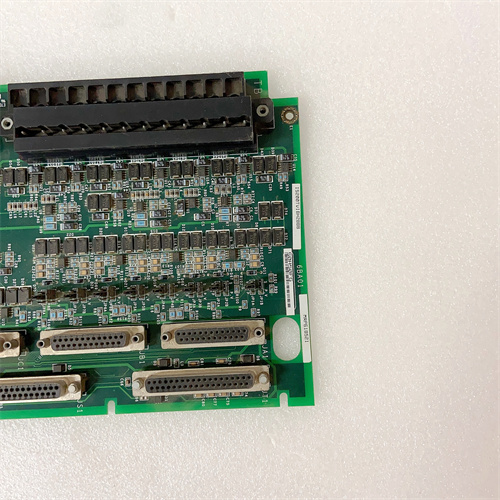

Первым делом рассмотрим модуль цифровых сигналов GE IS200TDBSH2ACC — это специализированное оборудование от компании GE, разработанное для интеграции в систему управления turbomachinery GE Mark VIe. Модуль выполняет функцию интерфейса для обработки цифровых входов и выходов, предназначенных для мониторинга статусов компонентов turbomachinery (например, состояние клапанов, наличие ошибок в приводах) и выдачи команд к исполнительным механизмам (например, включение насосов, блокировка неисправных узлов). Ссылка на продукт GE IS200TDBSH2ACC доступна по следующему адресу: [здесь будет указана ваша ссылка].
GE IS200TDBSH2ACC относится к классу “критических цифровых модулей Mark VIe”, так как он обеспечивает надежную передачу дискретных сигналов — основы для безопасного и эффективного управления turbomachinery (газотурбинами, компрессорами, гидротурбинами). Благодаря изолированным каналам, защите от электромагнитных помех и высокой скорости реакции, GE IS200TDBSH2ACC гарантирует достоверность статусных данных и точность исполнения команд, предотвращая сбои в работе систем turbomachinery — особенно важно для объектов like электростанции, нефтегазовые комплексы, где даже мелкая ошибка в цифровом сигнале может привести к остановке процессов.
Технические параметры продукта
Модуль GE IS200TDBSH2ACC характеризуется следующими критическими техническими параметрами:
- Конфигурация цифровых каналов:
- Тип каналов: 16 цифровых входов (DI) + 16 цифровых выходов (DO) — независимые, полностью программируемые каналы, позволяющие гибко адаптироваться к требованиям turbomachinery.
- Параметры цифровых входов (DI):
- Тип сигнала: Дифференциальный или однополярный (настраиваемый через GE ToolboxST) — поддержка сигналов 24 ВДК (стандартный промышленный уровень) с током потребления <5 мА на канал.
- Скорость реакции: <1 мс (время между поступлением сигнала и регистрацией в контроллере Mark VIe) — критично для быстрого отслеживания аварийных статусов (например, разрыв кабеля, переheating узла).
- Уровни логики: Низкий уровень (0 В) — <0.8 В, высокий уровень (1) — >2.0 В (соответствует стандарту IEC 61131-2), обеспечивая устойчивость к помехам.
- Параметры цифровых выходов (DO):
- Тип выхода: Транзисторные (MOSFET) с открытым коллектором — поддерживают нагрузку до 0.5 А/канал и напряжение до 30 ВДК (для управления реле, мини-коммутаторами, индикаторами).
- Защита выходов: Встроенные диоды обратного смещения — предотвращают повреждение транзисторов при индуктивных пульсациях (например, от отключения реле или электродвигателей).
- Функции защиты и стабильности:
- Изоляция каналов: Электрическая изоляция между отдельными каналами (2 кВ有效值，длительность 1 мин) и между модулем и шиной Mark VIe (2.5 кВ有效值) — согласно стандарту IEC 61010-1, предотвращает передачу электромагнитных помех и переvoltaжа от внешних устройств к контроллеру.
- Фильтрация помех: Цифровой фильтр с настраиваемой частотой среза (0.1–10 Гц) — подавляет высокочастотные помехи от силовых устройств turbomachinery (инверторы, контакторы), предотвращая ложные срабатывания входов.
- Защита от короткого замыкания (DO): Токовые лимитеры на каждом выходном канале — автоматически ограничивают ток до 0.6 А при коротком замыкании, защищая транзисторы от переheating и выхода из строя.
- Интеграция с Mark VIe и коммуникация:
- Протокол связи: Встроенный интерфейс для шины Mark VIe backplane (SERCOS III) — скорость передачи данных до 1 Гбит/с, задержка обмена <0.1 мс (гарантирует синхронизацию с другими модулями Mark VIe).
- Программирование: Поддержка GE ToolboxST — программное обеспечение для конфигурации каналов (тип входа/выхода, фильтры, логические уровни), диагностики и отладки модуля.
- Операционные условия и конструкция:
- Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям шкафа Mark VIe с принудительной вентиляцией (близость к turbomachinery, где температура может повышаться до 55 °C).
- Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шину backplane Mark VIe (совместима с форм-фактором Mark VIe модулей).
- Устойчивость к вибрации: Соответствует EN 60068-2-6 (частота 10–500 Гц, амплитуда 0.15 мм) — надежная работа на объектах с вибрационными нагрузками (например, компрессорные станции, турбинные установки).
- Индикация: Светодиодные индикаторы на корпусе — для каждого канала (зеленый — сигнал присутствует/выход активен, красный — авария/к короткое замыкание) и общий статус модуля (желтый — готовность к работе, красный — ошибка связи с Mark VIe).
Преимущества и особенности
- Гибкая конфигурация 16DI/16DO: Балансированная структура каналов делает GE IS200TDBSH2ACC универсальным для большинства задач turbomachinery — например, в газотурбине модуль может считывать статусы 10 клапанов (DI), 4 датчиков уровня масла (DI), 2 сигнала аварии (DI) и выдавать команды к 8 насосам (DO), 4 клапанам (DO), 4 индикаторам (DO) — все в одном устройстве, экономя место в шине Mark VIe.
- Быстрая реакция и высокая устойчивость: Скорость реакции <1 мс для входов и изолированная конструкция гарантируют, что GE IS200TDBSH2ACC быстро регистрирует даже кратковременные сигналы (например, импульсный сигнал от концевика) и не подвержен влиянию помех от силовых узлов turbomachinery. В компрессорной станции с сильными электромагнитными помехами модуль не дает ложных срабатываний, что снижает количество ненужных остановок.
- Комплексная защита выходов: Токовые лимитеры и диоды обратного смещения защищают GE IS200TDBSH2ACC от типичных ошибок эксплуатации — например, при случайном коротком замыкании кабеля к выходу (DO) модуль ограничивает ток до 0.6 А, предотвращая повреждение транзисторов и избежая замены всего модуля.
- Легкая интеграция и диагностика: Поддержка GE ToolboxST позволяет быстро настроить каналы (без необходимости физического изменения оборудования) и диагностировать неисправности — через ПО можно проверить каждый канал на наличие сигнала, определить причину аварии (к короткое замыкание/отсутствие питания) и даже выполнить тестовые запуски выходов, не подключая внешние нагрузки. Это сокращает время обслуживания и диагностики на 30–50% по сравнению с аналоговыми модулями.
Примеры применения в отраслях
- Энергетика (газотурбинная электростанция): В электростанции мощностью 180 МВт GE IS200TDBSH2ACC интегрирован в контроллер Mark VIe для управления газотурбиной:
- Цифровые входы (DI): Считывают статусы 8 регулирующих клапанов (открыт/закрыт), 4 датчиков уровня масла (норма/низкий), 2 сигналы аварийной остановки (избыточная вибрация/переheating вала), 2 сигналы готовности инверторов.
- Цифровые выходы (DO): Выдают команды к 6 насосам масла (включение/отключение), 3 клапанам сброса давления (открытие/закрытие), 4 индикаторам состояния turbomachinery (норма/авария), 3 блокировкам узлов (при неисправности).
При регистрации сигнала аварии (например, вибрация >30 мм/с) модуль передаёт статус в Mark VIe за 0.8 мс — контроллер немедленно отправляет команду на остановку турбины через GE IS200TDBSH2ACC (выключение насосов, закрытие клапанов), предотвращая повреждение ротора.
- Нефтегазовая промышленность (центробежный компрессор): На станции по транспортировке газа GE IS200TDBSH2ACC управляет статусом компрессора и вспомогательных систем:
- DI: Считывают сигналы от 10 концевиков положения регулирующих вентилей, 3 датчиков температуры корпуса (переheating/норма), 2 сигналы наличия газа в трубопроводах, 1 сигнал готовности системы охлаждения.
- DO: Выдают команды к 5 реле управления приводами компрессора, 4 клапанами быстрого закрытия (при утечке газа), 3 насосами охлаждения, 4 индикаторами аварии.
Изолированная конструкция модуля защищает от помех от электродвигателей компрессора, а фильтры предотвращают ложные срабатывания от индуктивных пульсаций — это гарантирует стабильную работу 24/7.
- Энергетика (гидроelectric станция): В гидроelectric станции GE IS200TDBSH2ACC контролирует состояние гидротурбины и шпинделя:
- DI: Считывают статусы 6 клапанов подачи воды, 4 датчиков уровня воды в турбинном чamber, 2 сигналы аварии шпинделя (избыточная нагрузка/разрыв), 4 сигналы готовности генератора.
- DO: Выдают команды к 6 насосам масла для смазки шпинделя, 2 клапанами сброса воды (при перепаде давления), 3 блокировкам генератора (при неисправности), 5 индикаторам режима работы.
Благодаря скорости реакции <1 мс модуль быстро регистрирует изменение статуса клапанов — контроллер Mark VIe своевременно корректирует подачу воды, поддерживая стабильную выработку электроэнергии.
Сравнение с конкурентами
Сравним GE IS200TDBSH2ACC с аналогичным цифровым модулем для turbomachinery — Siemens Sinamics DCM Digital I/O Module (6DD1600-0AJ0):
| Параметр | GE IS200TDBSH2ACC | Siemens 6DD1600-0AJ0 |
|---|---|---|
| Конфигурация каналов | 16DI + 16DO | 12DI + 8DO |
| Скорость реакции (DI) | <1 мс | <3 мс |
| Изоляция каналов | 2 кВ (между каналами), 2.5 кВ (с PLC) | 1 кВ (между каналами), 1.5 кВ (с PLC) |
| Максимальная нагрузка (DO) | 0.5 А/канал | 0.3 А/канал |
| Совместимость | GE Mark VIe | Siemens Sinamics DCM |
| Поддержка ПО | GE ToolboxST (конфигурация/диагностика) | Siemens STARTER |
| Цена (примерная) | 1800–2000 долларов | 2200–2400 долларов |
GE IS200TDBSH2ACC преимуществует большей кількостью каналов (16DI+16DO vs 12DI+8DO), быстрой реакцией на сигналы (<1 мс vs <3 мс), более высокой изоляцией и большим током нагрузки на выходы — критические параметры для сложных систем turbomachinery. Siemens модуль ограничен по количеству каналов и нагрузке, что делает его подходящим только для небольших установок. Для пользователей GE Mark VIe GE IS200TDBSH2ACC является единственным совместимым модулем, обеспечивающим необходимый уровень надежности и гибкости.
Советы по выбору и меры предосторожности
- Советы по выбору:
- Учтите количество требуемых каналов — если нужно обработать >12DI или >8DO для turbomachinery, GE IS200TDBSH2ACC с 16DI+16DO — оптимальный выбор; для меньших задач можно использовать его модификацию с fewer каналами (например, GE IS200TDBSH1ACC — 8DI+8DO).
- Проверьте совместимость с контроллером — модуль работает только с GE Mark VIe; для других систем GE (например, RX3i) выберите аналогичный цифровой модуль GE IC698DMD640.
- Оцените условия помех — в объектах с сильными электромагнитными помехами (например, рядом с инверторами) настройте дифференциальный режим входов и увеличьте частоту фильтра через ToolboxST — это повышает устойчивость GE IS200TDBSH2ACC к ложным срабатываниям.
- Меры предосторожности:
- Отключите питание Mark VIe перед установкой/удалением модуля — работа с подключенным напряжением может привести к короткому замыканию и повреждению GE IS200TDBSH2ACC или шиной backplane.
- Используйте экранированные кабели для подключения каналов — Кабели должны иметь одностороннее заземление (на стороне сенсора/выполнительного механизма) и сечение не менее 0.5 мм² (для снижения сопротивления и помех).
- Регулярно проверяйте индикаторы модуля — раз в месяц осматривайте светодиоды: красный индикатор канала указывает на аварию (к короткое замыкание/отсутствие сигнала), а красный общий индикатор — на проблему связи с Mark VIe (необходимо проверить шину backplane).
- Не превышайте нагрузку на выходы — постоянная работа DO каналов при токе >0.5 А приведет к переheating транзисторов; используйте амперметр для проверки тока при подключении новых нагрузок (например, реле, индикаторы).
IS200TDBSH2ACC
