Описание продукта

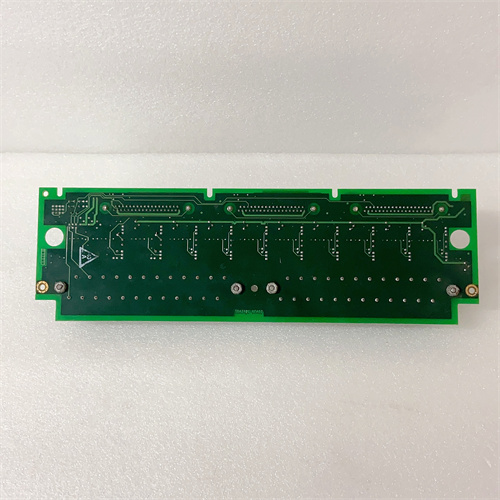

GE IS200TPROH1B — это модуль измерения давления (Pressure Input Module) для систем управления приводами GE Speedtronic Mark VIe, разработанный компанией GE для точного мониторинга давления в критических узлах промышленных приводов: турбины (масляные системы, системы охлаждения), компрессоры (камеры сжатия), электродвигатели (системы гидропередач) и редукторные узлы. Он выступает ключевым элементом инфраструктуры мониторинга приводов, так как принимает аналоговые сигналы от датчиков давления (4–20 мА) и преобразует их в цифровой формат для контроллера Speedtronic Mark VIe — данные, на основе которых контроллер выявляет аномалии: падение давления масла (признак утечки), превышение давления охлаждающей жидкости (признак засорения) или нестабильность давления в гидросистемах. Как специализированный модуль для измерения давления, GE IS200TPROH1B отличается высокой точностью преобразования (±0,1%) и канальной электроизоляцией — критически важным для сред с мощными электроприводами, где перекрестные помехи могут искажать слабые аналоговые сигналы датчиков. Отличая się от универсальных модулей аналоговых входов, GE IS200TPROH1B имеет интегрированную самодиагностику в реальном времени (мониторинг состояния каналов, связи с контроллером) и защиту от перегрузки, что предотвращает ложные алерты и гарантирует обнаружение неисправностей (например, обрыв кабеля датчика) до влияния на процесс. Благодаря поддержке интерфейса GE Serial Bus (GSB) и совместимости с шасси GE Mark VIe, GE IS200TPROH1B легко интегрируется в существующие системы автоматизации, а компактный дизайн экономит пространство в шкафу контроллеров. Высокая устойчивость к электромагнитным помехам (ЭМП) и агрессивным средам (промышленные пыли, смазочные масла) делает GE IS200TPROH1B подходящим для отраслей с высокими требованиями к надежности — энергетика (ТЭЦ, ГЭС), нефтегаз (компрессорные станции). Благодаря гарантированной совместимости с другими компонентами GE Speedtronic Mark VIe (контроллеры IS200CPUAH1A, модули питания IS200PSCAH1A), GE IS200TPROH1B становится надежным звеном для передачи критических данных о давлении. Его стабильная работа напрямую влияет на безопасность приводов: например, при падении давления масла в подшипниках турбины ниже критического уровня GE IS200TPROH1B быстро передает данные на контроллер, который снижает нагрузку или останавливает привод, предотвращая износ подшипников и аварийные отказы. В системах, где непрерывность работы критична (например, газотурбинные установки на нефтегазовых площадках), GE IS200TPROH1B подтверждает себя как долговечный компонент, обеспечивая постоянный контроль давления и снижение риска простоев.
Параметры продукта
- Тип устройства: Модуль измерения давления (Pressure Input Module) для систем GE Speedtronic Mark VIe.
- Основная функция: Прием аналоговых сигналов от датчиков давления (4–20 мА), преобразование в цифровые данные; передача данных на контроллер; самодиагностика неисправностей.
- Характеристики входов:
- Количество входов: 8 одноканальных изолированных входов (для параллельного измерения давления в 8 узлах привода);
- Поддерживаемый сигнал: Аналоговый 4–20 мА (стандартный сигнал промышленных датчиков давления);
- Диапазон измерения: Совместим с датчиками давления от 0 до 100 МПа (для покрытия большинства сценариев: масляные системы — 0,1–5 МПа, камеры компрессоров — 1–30 МПа);
- Точность преобразования: ±0,1% от полного диапазона сигнала (при температуре 25 °C) — для детектирования малых изменений давления (например, падение на 0,05 МПа).
- Технические характеристики:
- Интерфейс связи: GE Serial Bus (GSB) — скорость передачи до 100 Mbps (для синхронизации с контроллером);
- Питание: DC 24 В ±10% (от модуля питания GE IS200PSCAH1A), потребление ≤3 ВА;
- Диагностика: Самодиагностика в реальном времени (проверка входов, схем АЦП, связи) — индикация неисправностей через светодиоды;
- Изоляция: Канальная электроизоляция (500 В АС) — предотвращает перекрестные помехи между каналами;
- Защита: Защита от перегрузки входов (до 30 В DC) — предотвращает повреждение модуля при неисправностях датчиков.
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C (подходит для промышленных помещений);
- Влажность: 5%–95% (без конденсации);
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды);
- Класс защиты: IP20 (для монтажа в закрытых шкафах контроллеров).
- Совместимость: Полностью совместим с системой GE Speedtronic Mark VIe; работает с ПО GE CIMPLICITY (конфигурация, калибровка) и датчиками давления (GE Druck, Rosemount, Emerson).
Преимущества и особенности
- Высокая точность преобразования (±0,1%): Позволяет GE IS200TPROH1B детектировать малые изменения давления (например, падение на 0,05 МПа в масляной системе), что критично для раннего выявления утечек или засоров.
- Канальная электроизоляция (500 В АС): Предотвращает перекрестные помехи между входными каналами, гарантируя стабильность сигналов даже в средах с мощными электродвигателями (>1 МВт) — проблему, которой не решают универсальные модули.
- Самодиагностика в реальном времени: Автоматическое обнаружение неисправностей (обрыв кабеля, неисправность датчика) с индикацией через светодиоды позволяет операторам быстро устранять проблемы, не останавливая привод.
- Совместимость с GE Speedtronic Mark VIe: Гарантированная интеграция с контроллерами и модулями Mark VIe исключает проблемы с драйверами или протоколами, сокращая время настройки системы.
- Защита от перегрузки: Защита входов от напряжения до 30 В DC предотвращает выход GE IS200TPROH1B из строя при неисправностях датчиков (например, короткое замыкание в кабеле).
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE IS200TPROH1B измеряет давление масла в 8 подшипниках турбины через датчики 4–20 мА. При падении давления в одном из подшипников до 0,8 МПа (допустимый предел — 1,0 МПа) модуль передает данные на контроллер Speedtronic Mark VIe, который снижает нагрузку на турбину на 30% — предотвращая износ подшипника и остановку ТЭЦ.
- Нефтегаз (компрессорные станции): На газовых компрессорных станциях GE IS200TPROH1B контролирует давление в 8 камерах сжатия компрессора. При превышении давления в камере до 25 МПа (допустимый предел — 22 МПа) модуль сигнализирует контроллеру, который открывает аварийный клапан сброса — предотвращая разрыв камеры и утечку газа.
- Тяжелая машиностроение (гидроприводы): В заводах по производству тяжелых гидроприводов GE IS200TPROH1B используется в испытательных стендах. Он измеряет давление в гидросистемах привода (сигнал 4–20 мА) и передавает данные на контроллер, подтверждая соответствие давлению требованиям стандарта ISO 4413 — при отклонении на >5% модуль останавливает испытание, предотвращая повреждение привода.
- Водное хозяйство (гидротурбины ГЭС): На ГЭС GE IS200TPROH1B измеряет давление охлаждающей воды в 8 узлах редукторного узла гидротурбины. При превышении давления до 4,5 МПа (допустимый предел — 4,0 МПа) модуль информирует контроллер, который останавливает подачу воды и активирует сигнальную лампу — информируя операторов о необходимости очистки фильтров.
Сравнение с конкурентами
| Параметр | GE IS200TPROH1B | Конкурентный модуль (Siemens 6ES7 331-7HF01-0AB0) | Конкурентный модуль (Rockwell 1756-IF8) |
|---|---|---|---|
| Количество входов | 8 | 8 | 8 |
| Точность преобразования | ±0,1% | ±0,2% | ±0,25% |
| Канальная изоляция | 500 В АС | Нет | 250 В АС |
| Защита от перегрузки | Да (до 30 В DC) | Нет | Да (до 24 В DC) |
| Совместимость с системами | GE Speedtronic Mark VIe | Siemens S7-300 | Rockwell ControlLogix |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем управления приводами GE Speedtronic Mark VIe — приоритетно выбирайте GE IS200TPROH1B, так как гарантированная совместимость обеспечивает стабильную передачу данных и избавляет от проблем с интеграцией (например, несовместимость протоколов).
- Если требуется высокая точность измерения давления (±0,1%) — модуль подходит лучше, чем конкуренты, особенно для критических узлов (масляные системы турбин, камеры компрессоров), где малые отклонения могут привести к авариям.
- В средах с сильными ЭМП (например, нефтегазные площадки, крупные ТЭЦ) — выбирайте за канальную изоляцию 500 В АС, которая эффективно подавляет перекрестные помехи.
Меры предосторожности
- При монтаже GE IS200TPROH1B убедитесь в правильном подключении сигналов от датчиков давления (4–20 мА) — перепарирование полярности приведет к искажению данных или неработающим каналом.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год. В условиях высокой температуры (>50 °C) или интенсивных вибраций — сократите интервал калибровки до 6 месяцев, так как дрейф параметров АЦП ускоряется.
- Регулярно проверяйте светодиоды индикации: красный свет сигнализирует о неисправности входа (например, обрыв кабеля) или потере связи с контроллером. Устраняйте неисправности в течение 4 часа, чтобы не нарушить мониторинг давления.
- Не эксплуатируйте GE IS200TPROH1B за пределами температурного диапазона (0 °C до +60 °C) — перегрев (>60 °C) повреждает электронику модуля, а переохлаждение (<0 °C) замерзнет конденсат в шкафу, вызывая коррозию контактов.
- Используйте экранированные кабели для подключения датчиков давления, особенно на дистанциях >30 м. Это дополнительно защищает сигналы от ЭМП и предотвращает искажения данных.
