Описание
Общая информация о продукте и ссылка
Первым делом стоит представить важный компонент системы диагностики и защиты турбин от бренда GE — модель IS200TPROH1BCB, которая относится к серии модулей обработки сигналов вибрации для системы GE Speedtronic Mark V. Ссылка на продукт GE IS200TPROH1BCB будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IS200TPROH1BCB выполняет функцию анализа вибрационных сигналов от сенсоров на турбинах и генераторах, выявляя ранние признаки износа подшипников, дисбаланса роторов или других механических неисправностей. Благодаря высокой точности анализа и быстрому отклику, GE IS200TPROH1BCB является критическим элементом для предиктивного обслуживания в энергетических установках, где остановка турбины обходится дорого.
Описание продукта

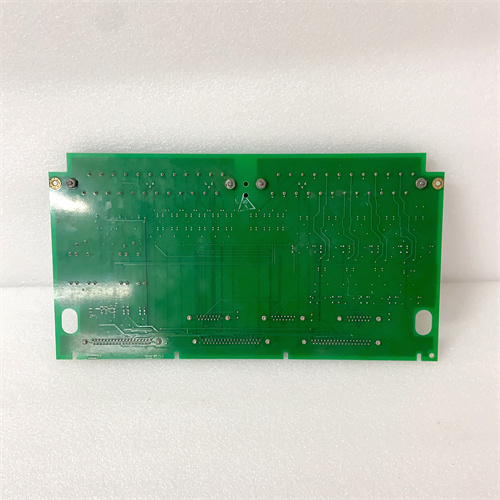

GE IS200TPROH1BCB — это модуль обработки сигналов вибрации от GE, разработанный специально для интеграции с системой Speedtronic Mark V для мониторинга состояния вращательных частей турбин и генераторов. Модуль GE IS200TPROH1BCB оснащен 4 независимыми каналами для подключения вибрационных сенсоров (например, акселерометров или виброметров с выходом 4–20 мА или ±5 В DC), каждый из которых обрабатывает сигналы с частотой дискретизации до 10 кГц — это позволяет детально анализировать спектр вибраций и выявлять даже малые аномалии (например, гармоники, обусловленные износом подшипников).
Конструкция GE IS200TPROH1BCB учитывает специфику работы в турбинных залах: корпус модуля выполнен из ударопрочного металла с ребрами для пассивного охлаждения, устойчивый к вибрациям (до 15 Гц), температурным колебаниям (-10 °C до +70 °C) и влажности (уровень защиты IP20), а также оснащен усиленной электромагнитной защитой (EMC класс 4) — это предотвращает искажение сигналов от высоковольтных цепей генератора и мощных двигателей.
Модуль GE IS200TPROH1BCB использует специализированные алгоритмы анализа вибраций:
- Спектральный анализ (FFT) для выделения характерных частот (например, частота вращения ротора, гармоники);
- Анализ уровня эффективного значения (RMS) вибрации для оценки общего состояния;
- Детекция импульсов (для выявления повреждений подшипников или зубчатых передач).
Эти алгоритмы обрабатываются на встроенном цифровом сигпропроцессоре (DSP) с тактовой частотой 200 МГц, что обеспечивает быстрый анализ сигналов (время обработки кадра данных <100 мс) и своевременное отправление алертов в контроллер Mark V.
Особенно важно отметить, что GE IS200TPROH1BCB поддерживает программно настраиваемые пороги вибрации (например, предупредительный уровень — 2,5 мм/с, аварийный — 5 мм/с), которые задаются через ПО GE Mark V Toolbox. При превышении порогов модуль отправляет сигналы в контроллер: предупреждение для планового обслуживания или аварийный сигнал для снижения нагрузки турбины — это предотвращает поломку оборудования. GE IS200TPROH1BCB также сохраняет исторические данные о вибрациях (спектры, RMS-уровни) в внутренней памяти (до 1 месяц хранения с частотой записи 1 раз в минуту), что позволяет проводить ретроспективный анализ и выявлять тенденции износа.
Кроме того, GE IS200TPROH1BCB оснащен расширенной самодиагностикой: он проверяет состояние подключенных сенсоров (короткое замыкание, обрыв, снижение чувствительности) и внутренних схем, передавая данные об ошибках в контроллер Mark V. Это позволяет операторам быстро заменить неисправный сенсор или модуль до возникновения критических сбоев. Модуль GE IS200TPROH1BCB подключается к шине данных Mark V через внутренний интерфейс, обеспечивая синхронизацию с временем работы турбины и передачу данных в панель HMI для отображения операторам.
Технические параметры
- Тип модуля: Модуль обработки сигналов вибрации для GE Speedtronic Mark V.
- Количество каналов: 4 независимых канала для вибрационных сенсоров — точные спецификации уточняются по ссылке на GE IS200TPROH1BCB.
- Поддерживаемые сенсоры: Акселерометры, виброметры с сигналом 4–20 мА или ±5 В DC (диапазон измерения вибрации 0–10 мм/с или 0–50 Гц).
- Частота дискретизации: До 10 кГц (для высокоточной спектральной аналитики).
- Процессор: Цифровой сигпропроцессор (DSP) 200 МГц.
- Время обработки: <100 мс (для кадра данных спектрального анализа).
- Память для хранения данных: 128 МБ (для сохранения исторических спектров и RMS-уровней).
- Защита: EMC класс 4, защита от короткого замыкания на входах, защита от переvoltaжа.
- Диапазон рабочих температур: -10 °C до +70 °C.
- Напряжение питания: 24 В DC ±10% (от шиной Mark V), потребляемый ток — до 1,2 А.
- Совместимость: Только с системой GE Speedtronic Mark V (контроллеры DS200UDSAG1ADE, модули защиты DS200SHVMG1AFE) и ПО GE Mark V Toolbox.
Преимущества и особенности
- Высокоточная спектральная аналитика: FFT-анализ с частотой дискретизации 10 кГц позволяет выявлять ранние признаки износа оборудования.
- Быстрый отклик: DSP-процессор с тактовой частотой 200 МГц обеспечивает обработку данных <100 мс, гарантируя своевременные алерты.
- Программируемые пороги: Возможность настройки предупредительных и аварийных уровней вибрации под специфику турбины.
- Хранение исторических данных: Сохранение спектров и RMS-уровней в течение месяца упрощает ретроспективный анализ и планирование обслуживания.
- Усиленная электромагнитная защита: EMC класс 4 гарантирует стабильность работы в условиях высоких помех турбинных залов.
Примеры применения в отраслях
- Газовые электростанции (ГЭС): В ГЭС GE IS200TPROH1BCB подключен к вибрационным сенсорам на роторах газотурбины. Модуль анализирует спектры вибраций и выявляет рост амплитуды на частоте 2×n (где n — частота вращения), что свидетельствует о дисбалансе ротора. При достижении предупредительного порога модуль отправляет сигнал в контроллер Mark V, который планирует остановку для балансировки — это предотвращает разрушение ротора.
- Паровые электростанции (ТЭЦ): В ТЭЦ GE IS200TPROH1BCB контролирует состояние подшипников паротурбины. Модуль обнаруживает импульсные сигналы высокой частоты (характерные для износа подшипников) и передает данные в сервисный центр. Инженеры анализируют тенденции и заменяют подшипники до поломки, сокращая время простоя турбины на 30%.
- Гидроэлектростанции (ГЭС): В ГЭС GE IS200TPROH1BCB мониторит вибрации гидрогребней. При появлении несимметричных вибраций (связанных с повреждением лопастей) модуль отправляет аварийный сигнал, и контроллер снижает нагрузку турбины, предотвращая разрыв лопастей и серьезные повреждения корпуса.
Сравнение с конкурентами
| Параметр | GE IS200TPROH1BCB | Конкурентные модели (Siemens SIMOCODE Pro V, ABB Machinery Monitoring RBM610) |
|---|---|---|
| Количество каналов | 4 (для вибрационных сенсоров) | Siemens — 2 канала; ABB — 4 канала |
| Частота дискретизации | 10 кГц | Siemens — 5 кГц; ABB — 8 кГц |
| Время обработки | <100 мс | Siemens — <200 мс; ABB — <150 мс |
| Хранение данных | 128 МБ (до 1 месяца) | Siemens — 64 МБ (до 2 недель); ABB — 256 МБ (до 2 месяцев) |
| EMC защита | Класс 4 | Siemens — Класс 3; ABB — Класс 3 |
| Совместимость с GE | Полная с Speedtronic Mark V | Нет (требуется адаптеры и настройку ПО) |
Советы по выбору и предостережения
Советы по выбору
- Определите тип вибрационных сенсоров: Перед покупкой убедитесь, что сенсоры на вашей турбине (акселерометры или виброметры) соответствуют входным сигналам GE IS200TPROH1BCB (4–20 мА или ±5 В DC). Для специфичных сенсоров (например, с сигналом ±10 В) уточните наличие адаптеров по ссылке на GE IS200TPROH1BCB.
- Оцените требования к частотной диапазоне: Если турбина работает с высокими скоростями вращения (например, >3000 об/мин), GE IS200TPROH1BCB с частотой дискретизации 10 кГц подойдет лучше конкурентов — он детально анализирует высокочастотные компоненты вибрации.
- Проверьте условия монтажа: Для турбинных залов с температурой >65 °C обеспечьте принудительную вентиляцию шкафа с модулем — стандартный диапазон GE IS200TPROH1BCB (-10 °C до +70 °C) допускает кратковременные перепады, но длительная работа при максимальной температуре снижает ресурс.
Предостережения
- Монтаж и калибровку выполняйте сертифицированными инженерами: Неправильное подключение сенсоров или калибровка GE IS200TPROH1BCB может привести к искажению данных о вибрации и ложным аварийным сигналам. Используйте специалистов с сертификатом GE по работе с системами мониторинга турбин.
- Регулярно проверяйте состояние сенсоров: Каждый месяц проверяйте кабели и крепление вибрационных сенсоров — ослабление крепления или повреждение кабеля искажает сигнал, что приводит к неверным анализам GE IS200TPROH1BCB.
- Архивируйте исторические данные: Каждый месяц экспортируйте данные из GE IS200TPROH1BCB в внешний носитель — это важно для долгосрочного анализа износа турбины и получения гарантийного обслуживания от GE.
- Не изменяйте пороги без согласования: Произвольное повышение аварийных порогов вибрации может привести к пропуску критических сбоев и разрушению турбины — все изменения согласовывайте с техническим отделом GE или сервисными инженерами.
IS200TPROH1BCB
