Описание

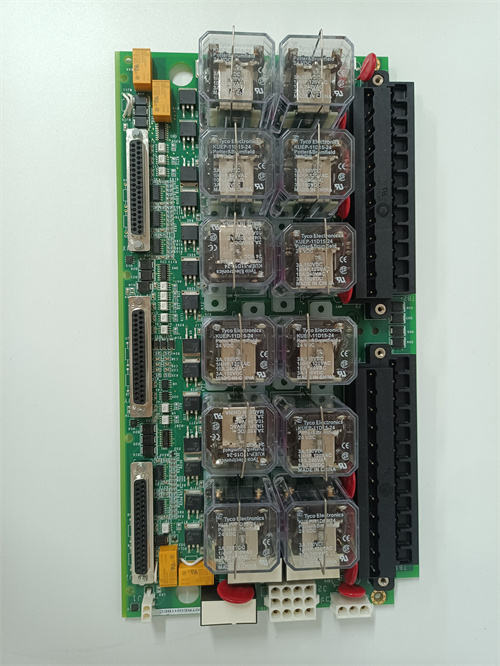

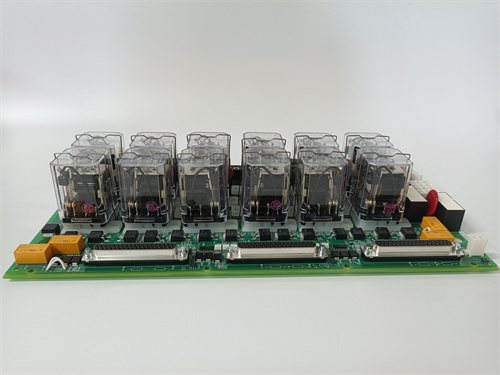

Общая характеристика продукта GE IS200TREGH1B
В системах автоматизации электроприводов и управления ротционным оборудованием (турбины, электрогенераторы, промышленные двигатели) — критически важных для энергетики, металлургии и нефтегазовой отрасли — ключевую роль играют модули регулирования скорости и момента. Одним из важных компонентов этой категории является GE IS200TREGH1B — промышленный модуль регулирования турбины (turbine regulator module), разработанный компанией GE для интеграции с системами управления электроприводами GE Mark VIe. Модуль GE IS200TREGH1B отвечает за точное регулирование скорости турбины, управление топливной подачей и защиту оборудования от перегрузок, обеспечивая стабильную работу даже при изменяющихся нагрузках. Подробную информацию о технических параметрах, конфигурации и особенностях применения GE IS200TREGH1B можно получить по официальной ссылке продукта: [ссылка на GE IS200TREGH1B] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры GE IS200TREGH1B
Модуль GE IS200TREGH1B имеет строго отлаженные технические характеристики, адаптированные к требованиям регулирования и защиты промышленных турбин. Основные параметры включают:
-
Параметры регулирования:
- Тип регулируемого оборудования: Степенные, газовые и гидравлические турбины (мощностью от 1 МВт до 100 МВт);
- Диапазон регулирования скорости: 0–6000 об/мин (подходит для большинства промышленных турбин — от низкоскоростных гидротурбин до высокоскоростных газовых турбин);
- Точность регулирования скорости: ±0,1% от номинальной скорости (гарантирует стабильность частоты электроэнергии для электрогенераторов);
- Тип сигналов управления:
- Входные: Аналоговые (4–20 мА DC) от датчиков скорости, давления и температуры;
- Выходные: Аналоговые (4–20 мА DC) для управления топливными клапанами, цифровые (DO) для сигналов защиты (аварийная остановка).
-
Коммуникационные и электрические параметры:
- Интерфейс с системой GE Mark VIe: Внутренняя шина GE Speedtronic Bus (скорость передачи данных 100 Мбит/с, оптимизированная для реального времени);
- Дополнительные интерфейсы: 1x Ethernet (10/100 Мбит/с, RJ45) для подключения к ПО диагностики GE CIMPLICITY, 1x RS-485 для локального мониторинга;
- Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Mark VIe;
- Потребляемый ток: ≤1,2 А (при номинальной нагрузке, без учета нагрузки на выходные сигналы);
- Изоляция: 2500 В AC (между силовыми и сигнальными цепями) — по стандарту IEC 60664-1, для безопасности персонала.
-
Функции защиты и диагностики:
- Защита от превышения скорости: Настраиваемый порог “авария” (например, 110% от номинальной скорости) — при превышении модуль отправляет команду на остановку турбины;
- Защита от низкого油压: Мониторинг давления гидравлической системы (через входной сигнал 4–20 мА) — снижает скорость при падении油压 ниже критического уровня;
- Самодиагностика: Мониторинг состояния внутренних компонентов, шины связи и входных/выходных сигналов — отправка ошибок в систему Mark VIe для отображения оператору;
- Защита от электромагнитных помех (EMC): Соответствие стандартам EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от трансформаторов и электродвигателей.
-
Эксплуатационные характеристики:
- Температурный диапазон работы: -20 °C до +60 °C (подходит для шкафов управления на объектах энергетики и нефтегаза);
- Влажность: 5%–95% (без конденсации, поддерживает работу в влажных средах, например, на гидроэлектростанциях);
- Степень защиты (IP): IP20 (для монтажа внутри закрытых шкафов системы Mark VIe);
- Устойчивость к вибрациям: 5–500 Гц (1 Г, по стандарту IEC 60068-2-6) — не подвержен влиянию вибраций турбины и вспомогательного оборудования;
- Срок службы (на номинальном режиме): ≥150 000 часов (долговечность при регулярном обслуживании).
-
Совместимость:
- Полная совместимость с системами управления GE Mark VIe (все версии firmware 7.0 и выше) и ПО GE CIMPLICITY (для конфигурации и диагностики);
- Поддерживает датчики GE (например, датчики скорости GE 3500, датчики давления GE IS200IBDCH1A) и сторонних производителей (Rosemount, Endress+Hauser) с сигналом 4–20 мА;
- Интеграция с DCS: Поддержка протокола Modbus TCP/IP для передачи данных в DCS Siemens, ABB или Rockwell.
Преимущества и особенности GE IS200TREGH1B
Модуль GE IS200TREGH1B выделяется среди аналогов благодаря целому ряду преимуществ, направленных на повышение надежности и эффективности регулирования турбин:
-
Высокая точность регулирования и быстрая реакция: Точность ±0,1% от номинальной скорости гарантирует, что GE IS200TREGH1B поддерживает стабильную частоту электроэнергии для электрогенераторов (например, 50 Гц или 60 Гц) даже при резких изменениях нагрузки (например, отключение большого потребителя). Задержка реакции на отклонения — ≤50 мс — предотвращает перегрузку турбины и повреждение компонентов.
-
Комплексная защита и расширенная диагностика: Совокупность функций защиты (от превышения скорости, низкого油压，перегрева) делает GE IS200TREGH1B безопасным для эксплуатации дорогостоящей турбинной техники. Расширенная диагностика позволяет операторам быстро выявить причину сбоя (например, неисправность датчика скорости) через ПО GE CIMPLICITY, сокращая время простоя оборудования.
-
Легкая интеграция с системами GE и гибкость конфигурации: GE IS200TREGH1B полностью поддерживается системой Mark VIe — не требуется дополнительные адаптеры или шлюзы для подключения. Пользователи могут настраивать параметры регулирования (пороги защиты, коэффициенты усиления) через графический интерфейс CIMPLICITY, адаптируя модуль к специфике конкретной турбины (степенная, газовая).
-
Устойчивость к экстремальным условиям и высокая надежность: Работа в диапазоне температур -20 °C до +60 °C и устойчивость к электромагнитным помехам позволяют GE IS200TREGH1B функционировать в суровых промышленных условиях — например, на северных гидроэлектростанциях (низкие температуры) или в нефтеперерабатывающих заводах (агрессивная среда). Высокое качество компонентов гарантирует долговечность и низкие затраты на обслуживание.
-
Поддержка удаленного мониторинга и обслуживания: Ethernet-интерфейс позволяет техническим специалистам настраивать GE IS200TREGH1B и скачивать логи диагностики удаленно (через защищенную сеть). Это особенно удобно для объектов в удаленных регионах, где постоянное присутствие персонала затруднительно.
Примеры применения GE IS200TREGH1B в различных отраслях
Модуль GE IS200TREGH1B находит широкое применение в отраслях, где требуется точное регулирование и защита турбинного оборудования. Основные случаи использования:
-
Энергетика (теплоэлектростанция): В ТЭС GE IS200TREGH1B интегрируется в систему управления степенной турбиной (мощностью 30 МВт) и электрогенератором. Модуль регулирует скорость турбины (3000 об/мин для получения частоты 50 Гц) и управляет топливной подачей через сигналы 4–20 мА к регулирующим клапанам. При падении нагрузки на электросеть GE IS200TREGH1B быстро снижает топливную подачу, поддерживая стабильную скорость и предотвращая “разгон” турбины.
-
Нефтегазовая отрасль (газоперерабатывающий завод): На заводе GE IS200TREGH1B управляет газовой турбиной компрессора (мощностью 5 МВт), используемого для сжатия природного газа в трубопроводы. Модуль мониторит скорость турбины (6000 об/мин) и давление газа на выходе компрессора — при превышении давления снижает скорость, защищая компрессор от перегрузки. Данные о работе модуля передаются в DCS ABB 800xA через Modbus TCP/IP для общего мониторинга.
-
Металлургия (сталилистейный завод): В заводе GE IS200TREGH1B регулирует скорость паровой турбины, приводящей воздушный компрессор (необходим для продувки плавильных печей). Модуль поддерживает скорость 1500 об/мин, адаптируясь к изменяющимся требованиям к воздухопотреблению (увеличивает скорость при увеличении нагрузки на печь). Защита от низкого油压 предотвращает остановку компрессора при технических неполадках в гидравлической системе.
-
Гидроэнергетика (гидроэлектростанция): На гидроэлектростанции GE IS200TREGH1B управляет гидротурбиной (мощностью 10 МВт) в условиях переменного уровня воды в водохранилище. Модуль регулирует скорость турбины (1000 об/мин) через управление.gate valves, поддерживая стабильную частоту электроэнергии. При резком увеличении уровня воды (из-за дождей) GE IS200TREGH1B открывает клапаны сброса, снижая нагрузку на турбину.
Сравнение GE IS200TREGH1B с конкурирующими продуктами
Для оценки преимуществ GE IS200TREGH1B ниже представлено сравнение с двумя популярными модулями регулирования турбин: Siemens S7-1500 TF (Turbine Control) и Emerson Ovation OCR100.
| Параметр | GE IS200TREGH1B | Siemens S7-1500 TF | Emerson Ovation OCR100 |
|---|---|---|---|
| Диапазон скорости | 0–6000 об/мин | 0–4500 об/мин | 0–5000 об/мин |
| Точность регулирования | ±0,1% от номинальной скорости | ±0,2% от номинальной скорости | ±0,15% от номинальной скорости |
| Входные/выходные сигналы | 8 AI (4–20 мА), 4 AO (4–20 мА), 6 DO | 6 AI (4–20 мА), 3 AO (4–20 мА), 4 DO | 7 AI (4–20 мА), 3 AO (4–20 мА), 5 DO |
| Поддерживаемые протоколы | Speedtronic Bus, Modbus TCP/IP, RS-485 | PROFINET, Modbus TCP/IP | Ovation Bus, Modbus TCP/IP |
| Температурный диапазон | -20 °C до +60 °C | 0 °C до +60 °C | -10 °C до +60 °C |
| Совместимость с системами | GE Mark VIe, CIMPLICITY | Siemens Simatic, WinCC | Emerson Ovation, DeltaV |
| MTBF (часов) | >150 000 | ~120 000 | ~130 000 |
Как видно из таблицы, GE IS200TREGH1B превосходит конкурентов по диапазону регулируемой скорости (0–6000 об/мин против 0–4500 об/мин у Siemens), точности регулирования (±0,1% против ±0,2% у Siemens) и количеству входных/выходных сигналов (больше каналов для подключения датчиков и исполнительных механизмов). Особенно значимым преимуществом является глубокая интеграция с системами GE Mark VIe и поддержка удаленного мониторинга — для объектов с уже установленной инфраструктурой GE это устраняет необходимость замены всей системы и снижает затраты на модернизацию.
Рекомендации по выбору и меры предостережения при использовании GE IS200TREGH1B
Рекомендации по выбору
- Оцените параметры турбины и требования к регулированию: Выбирайте GE IS200TREGH1B если ваша турбина имеет скорость до 6000 об/мин и требуется высокая точность регулирования (±0,1%) — например, для электрогенераторов или компрессоров с строгими требованиями к стабильности. Для низкоскоростных турбин (≤4500 об/мин) можно рассмотреть Siemens S7-1500 TF, но учтите более низкую точность.
- Проверьте совместимость с существующей системой: Если на объекте уже используется система GE Mark VIe или ПО CIMPLICITY, GE IS200TREGH1B интегрируется без проблем. Для систем других брендов (Siemens, Emerson) убедитесь в поддержке протокола Modbus TCP/IP и наличии адаптеров для сигнальных цепей.
- Учтите условия эксплуатации: Для объектов с температурой ниже 0 °C (например, северные гидроэлектростанции) GE IS200TREGH1B подходит лучше, чем Siemens S7-1500 TF (ограничен до 0 °C) или Emerson Ovation OCR100 (ограничен до -10 °C).
Меры предостережения
- Калибровка перед вводом в эксплуатацию: Перед подключением GE IS200TREGH1B к турбине проведите калибровку входных/выходных сигналов с использованием эталонных устройств (например, эталонного генератора скорости). Это гарантирует соответствие измеряемых значений реальным параметрам турбины.
- Ограничение доступа к настройкам: Защитите параметры конфигурации GE IS200TREGH1B паролем (уровни доступа: оператор, инженер, администратор). Непреднамеренное изменение порогов защиты (например, увеличение скорости “аварии”) может привести к аварии турбины.
IS200TREGH1B
