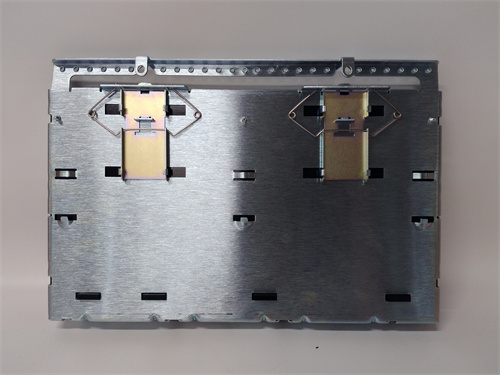

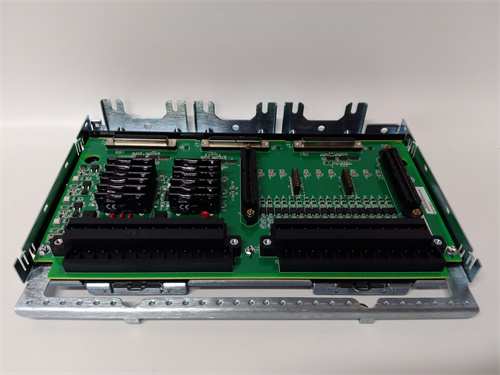

GE IS200TREGH1BDB

Технические параметры продукта

GE IS200TREGH1BDB имеет технические характеристики, отвечающие высоким требованиям к модулям скоростного контроля для критических промышленных систем:

Конфигурация входов сигналов обратной связи:
- 2 независимых канала для приема сигналов от датчиков скорости:
  - Поддерживаемые типы датчиков: Энкодеры (TTL/RS-422, до 10 000 импульсов на оборот), индуктивные датчики (AC 24–230 В), Холловские датчики (DC 5–24 В);
  - Диапазон измеряемых скоростей: 0–15 000 об/мин (для турбин среднего класса) — расширяемый до 30 000 об/мин при использовании высокоскоростных энкодеров;
  - Точность измерения скорости: ±0,1% от номинального значения (например, для скорости 10 000 об/мин ошибка не превышает 10 об/мин) — критично для поддержания оптимального режима работы turbomachinery.
Конфигурация выходов управляющих сигналов:
- 2 аналоговых выходных канала (4–20 мА DC) для управления исполнительными механизмами:
  - Максимальная нагрузка на канал: 500 Ом;
  - Время реакции выходного сигнала: ≤ 10 мс (время от изменения входной скорости до корректировки выходного сигнала) — обеспечивает быструю адаптацию к нагрузкам;
- 1 дискретный выходной канал (DO, NPN) для сигнализации «скорость в диапазоне» — активный уровень при скорости 95–105% от номинальной.
Алгоритмы регулирования и защитные функции:
- Основные алгоритмы: ПИД-регуляция (пропорционально-интегрально-дифференциальная) с адаптивными коэффициентами (автоматическая подстройка Kp, Ki, Kd в зависимости от нагрузки), ограничение скорости роста (slew rate) — предотвращает резкие рывки скорости, повреждяющие ротор;
- Защитные функции:
  - Ограничение максимальной скорости (overspeed trip): Настраиваемый порог (110–120% от номинальной) — при превышении отправка команды на аварийную остановку turbomachinery;
  - Ограничение минимальной скорости (underspeed lockout): Порог 80–90% от номинальной — предотвращает остановку turbomachinery при низкой нагрузке;
  - Мониторинг сигнала датчика: Автоматическое переключение на резервный датчик при сбое основного (время переключения ≤ 5 мс) — гарантирует непрерывность контроля.
Коммуникация и интеграция с Mark VI:
- Интерфейс с контроллером Mark VI: Через внутреннюю шину Mark VI (EtherNet/IP) — скорость передачи данных до 100 МБ/с, латентность < 1 мс;
- Поддержка программного обеспечения: Настройка параметров (пороги скорости, ПИД-коэффициенты) и мониторинг через GE Proficy Machine Edition — графический интерфейс для отображения скорости в реальном времени;
- Логирование событий: Запись событий (переключение датчиков, срабатывание защиты, изменение нагрузки) в внутреннюю память (до 1000 событий) — для последующего анализа неисправностей.
Рабочие условия и питание:
- Температурный диапазон: 0 °C до +60 °C;
- Относительная влажность: до 95% (без конденсации);
- Класс защиты: IP20 (при монтаже в шкаф управления Mark VI);
- Питание: DC 24 В (от модуля GE DS200DCFBG2BNC), потребление — не более 5 ВА.

Категория: Модули (Modules) Бренд: GE

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая информация о продукте

Первым делом представим GE IS200TREGH1BDB — это специализированный модуль регулирования скорости (speed control module) системы управления turbomachinery GE Mark VI, предназначенный для точного контроля скорости вращения газовых, паровых турбин и центробежных компрессоров. Он принимает сигналы обратной связи от датчиков скорости (например, энкодеров, индуктивных датчиков) и выдает команды на регулировку исполнительных механизмов (топливных клапанов, направляющих лопаток), обеспечивая стабильную работу turbomachinery при изменяющихся нагрузках. Детальную информацию о технических характеристиках, алгоритмах регулирования и совместимости с компонентами Mark VI можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS200TREGH1BDB].

Модуль GE IS200TREGH1BDB является ядром системы скоростного контроля turbomachinery — его встроенные алгоритмы (например, ПИД-регуляция с адаптивным коэффициентом) позволяют быстро корректировать скорость при колебаниях нагрузки (например, изменении потребления электроэнергии газотурбинной установки). Благодаря глубокой интеграции с системой Mark VI, GE IS200TREGH1BDB легко сочетается с другими модулями — например, с аналоговым входным модулем GE IS210AEPAG1A (для считывания температуры/давления) или модулем питания GE DS200DCFBG2BNC (для стабильного питания) — гарантируя комплексную защиту и контроль turbomachinery. Это делает GE IS200TREGH1BDB неотъемлемым компонентом для энергетики, нефтегазовой промышленности и машиностроения, где нестабильная скорость может привести к повреждению ротора, снижению эффективности или авариям.

Технические параметры продукта

Конфигурация входов сигналов обратной связи:
- 2 независимых канала для приема сигналов от датчиков скорости:
  - Поддерживаемые типы датчиков: Энкодеры (TTL/RS-422, до 10 000 импульсов на оборот), индуктивные датчики (AC 24–230 В), Холловские датчики (DC 5–24 В);
  - Диапазон измеряемых скоростей: 0–15 000 об/мин (для турбин среднего класса) — расширяемый до 30 000 об/мин при использовании высокоскоростных энкодеров;
  - Точность измерения скорости: ±0,1% от номинального значения (например, для скорости 10 000 об/мин ошибка не превышает 10 об/мин) — критично для поддержания оптимального режима работы turbomachinery.
Конфигурация выходов управляющих сигналов:
- 2 аналоговых выходных канала (4–20 мА DC) для управления исполнительными механизмами:
  - Максимальная нагрузка на канал: 500 Ом;
  - Время реакции выходного сигнала: ≤ 10 мс (время от изменения входной скорости до корректировки выходного сигнала) — обеспечивает быструю адаптацию к нагрузкам;
- 1 дискретный выходной канал (DO, NPN) для сигнализации «скорость в диапазоне» — активный уровень при скорости 95–105% от номинальной.
Алгоритмы регулирования и защитные функции:
- Основные алгоритмы: ПИД-регуляция (пропорционально-интегрально-дифференциальная) с адаптивными коэффициентами (автоматическая подстройка Kp, Ki, Kd в зависимости от нагрузки), ограничение скорости роста (slew rate) — предотвращает резкие рывки скорости, повреждяющие ротор;
- Защитные функции:
  - Ограничение максимальной скорости (overspeed trip): Настраиваемый порог (110–120% от номинальной) — при превышении отправка команды на аварийную остановку turbomachinery;
  - Ограничение минимальной скорости (underspeed lockout): Порог 80–90% от номинальной — предотвращает остановку turbomachinery при низкой нагрузке;
  - Мониторинг сигнала датчика: Автоматическое переключение на резервный датчик при сбое основного (время переключения ≤ 5 мс) — гарантирует непрерывность контроля.
Коммуникация и интеграция с Mark VI:
- Интерфейс с контроллером Mark VI: Через внутреннюю шину Mark VI (EtherNet/IP) — скорость передачи данных до 100 МБ/с, латентность < 1 мс;
- Поддержка программного обеспечения: Настройка параметров (пороги скорости, ПИД-коэффициенты) и мониторинг через GE Proficy Machine Edition — графический интерфейс для отображения скорости в реальном времени;
- Логирование событий: Запись событий (переключение датчиков, срабатывание защиты, изменение нагрузки) в внутреннюю память (до 1000 событий) — для последующего анализа неисправностей.
Рабочие условия и питание:
- Температурный диапазон: 0 °C до +60 °C;
- Относительная влажность: до 95% (без конденсации);
- Класс защиты: IP20 (при монтаже в шкаф управления Mark VI);
- Питание: DC 24 В (от модуля GE DS200DCFBG2BNC), потребление — не более 5 ВА.

Преимущества и особенности

GE IS200TREGH1BDB выделяется среди модулей скоростного контроля благодаря ряду ключевых преимуществ:

Высокая точность и быстрая реакция: Точность измерения скорости ±0,1% и время реакции ≤ 10 мс позволяют GE IS200TREGH1BDB поддерживать стабильную скорость turbomachinery даже при резких изменениях нагрузки. Например, при снижении потребления электроэнергии газотурбинной установки на 20% модуль за 10 мс корректирует сигнал к топливному клапану, снижая подачу топлива и предотвращая превышение скорости.
Гибкость в подключении датчиков: Поддержка энкодеров, индуктивных и Холловских датчиков делает GE IS200TREGH1BDB универсальным для разных типов turbomachinery — на паровой турбине можно использовать индуктивный датчик (простой и надежный), а на высокоскоростном компрессоре — энкодер (для максимальной точности). Не требуется покупка специализированных модулей для разных датчиков.
Комплексная защита turbomachinery: Функции ограничения максимальной/минимальной скорости и автоматическое переключение на резервный датчик предотвращают критические ситуации. При превышении скорости на 115% от номинальной GE IS200TREGH1BDB мгновенно отправляет команду на аварийную остановку, защищая ротор от разрушения — это критично для турбин с высоким инерционным моментом.
Легкая интеграция и мониторинг: Полная совместимость с системой Mark VI и настройка через Proficy Machine Edition упрощают внедрение модуля — инженеры могут быстро подобрать ПИД-коэффициенты или настроить пороги защиты через графический интерфейс. Логирование событий также помогает анализировать причины колебаний скорости (например, нестабильная подача топлива) и планировать техническое обслуживание.

Примеры применения в отраслях

GE IS200TREGH1BDB широко используется в системах управления turbomachinery различных отраслей:

Энергетика (газотурбинные установки): В 100 МВт газотурбинной установке GE IS200TREGH1BDB контролирует скорость ротора турбины (номинальная 3000 об/мин). Два энкодера (основной и резервный) передают сигналы о скорости в модуль, который через ПИД-алгоритм регулирует сигнал к топливному клапану (4–20 мА). При увеличении потребления электроэнергии на 15% модуль за 8 мс увеличивает подачу топлива, поддерживая скорость на уровне 3000 ±3 об/мин. При сбое основного энкодера модуль автоматически переключается на резервный за 4 мс — без перерыва в контроле.
Нефтегазовая промышленность (центробежные компрессоры): На компрессоре для транспортировки газа GE IS200TREGH1BDB управляет скоростью ротора (номинальная 8000 об/мин). Индуктивный датчик передаёт сигналы о скорости, а модуль регулирует направляющие лопатки (через аналоговый выход 4–20 мА) для поддержания постоянного давления газа. При падении давления в трубопроводе модуль увеличивает скорость до 8400 об/мин (но не превышает 8800 об/мин — максимальный порог), компенсируя потерю давления.
Машиностроение (промышленные турбины для привода насосов): На турбине, приводящей насосы для подачи воды в котел, GE IS200TREGH1BDB поддерживает скорость 1500 об/мин. Холловской датчик измеряет скорость, а модуль регулирует топливный клапан. При перегрузке насоса (из-за засорения труб) скорость начинает снижаться — модуль увеличивает подачу топлива, поддерживая скорость на уровне 1500 ±1,5 об/мин. Если скорость упадет ниже 1200 об/мин (минимальный порог), модуль блокирует работу, предотвращая остановку насоса и дефицит воды в котле.

Сравнение с конкурентами

Для оценки преимуществ GE IS200TREGH1BDB рассмотрим его сравнение с аналогичными модулями скоростного контроля для turbomachinery — Siemens S7-400 FM 458-1 DP и ABB AC800M PM866:

Параметр	GE IS200TREGH1BDB	Siemens S7-400 FM 458-1 DP	ABB AC800M PM866
Диапазон измеряемых скоростей	0–15 000 об/мин (до 30 000 об/мин расширяемо)	0–10 000 об/мин	0–12 000 об/мин
Точность измерения	±0,1% от номинала	±0,2% от номинала	±0,15% от номинала
Время реакции	≤ 10 мс	≤ 15 мс	≤ 12 мс
Поддерживаемые датчики	Энкодеры, индуктивные, Холловские	Только энкодеры	Энкодеры, Холловские
Защитные функции	Overspeed, underspeed, переключение датчиков	Overspeed, underspeed	Overspeed, мониторинг датчиков
Совместимость	GE Mark VI	Siemens S7-400	ABB 800M
Стоимость (средняя)	Средняя	Высокая	Высокая

Как видно из таблицы, GE IS200TREGH1BDB превосходит конкурентов по диапазону измеряемых скоростей (0–15 000 об/мин vs 0–10 000 об/мин у Siemens), точности (±0,1% vs ±0,2% у Siemens) и разнообразию поддерживаемых датчиков (включая индуктивные, отсутствующие у ABB и Siemens). Время реакции ≤ 10 мс также является преимуществом, особенно для турбин с высокими требованиями к быстроте адаптации. Для предприятий, использующих системы GE Mark VI, GE IS200TREGH1BDB обеспечивает идеальную интеграцию и оптимальное соотношение функциональности и стоимости.

Советы по выбору и предостережения

Советы по выбору:
1. Определите тип turbomachinery и требования к скорости: Если вам нужно контролировать скорость turbomachinery до 15 000 об/мин (например, газовые турбины среднего класса) и поддерживать точность ±0,1%, GE IS200TREGH1BDB подходит идеально. Для высокоскоростных компрессоров (до 30 000 об/мин) выберите расширенную конфигурацию модуля с поддержкой высокоскоростных энкодеров.
2. Учтите тип используемого датчика: Если на объекте уже установлены индуктивные датчики (часто встречаются на старых турбинах), GE IS200TREGH1BDB с поддержкой этих датчиков избавит от необходимости замены оборудования — в отличие от Siemens FM 458-1 DP, который работает только с энкодерами.
3. Для получения информации о совместимости с конкретными турбинами (например, GE MS9001E) или настройке ПИД-алгоритмов обратитесь к ссылке: [ссылка на продукт GE IS200TREGH1BDB].
Предостережения:
1. Калибруйте модуль при замене датчика: Разные датчики имеют разную чувствительность (например, энкодер 10 000 импульсов/оборот vs 5000 импульсов/оборот) — перекалибровка через Proficy Machine Edition гарантирует, что GE IS200TREGH1BDB корректно интерпретирует сигналы и измеряет скорость.
2. Не превышайте максимальный порог скорости: Настройте overspeed trip на 110–115% от номинальной скорости (не выше 120%) — превышение этого порога может привести к пластическому деформации ротора, даже если модуль отправляет команду на остановку.
3. Регулярно проверяйте резервный датчик: Ежемесячная проверка работоспособности резервного датчика (например, отключение основного датчика и проверка переключения модуля) гарантирует, что при сбое основного устройства контроль скорости не прервется.
4. Обеспечьте стабильное питание: Используйте только модуль питания GE DS200DCFBG2BNC для подачи DC 24 В — нестабильное питание (колебания выше ±10%) может искажать измерения скорости и привести к ложным срабатываниям защиты.
