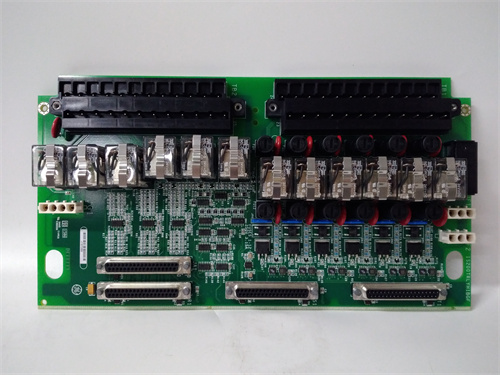

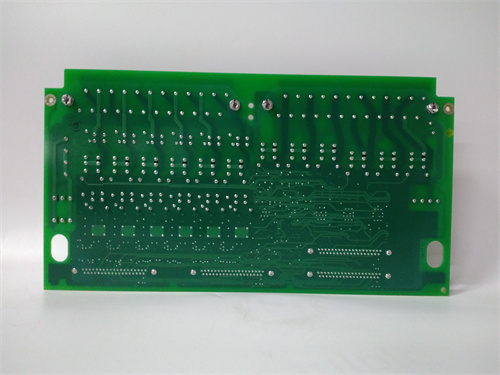

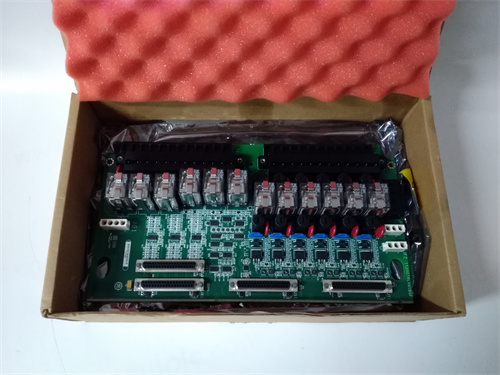

GE IS200TRLYH1BCB

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль релейного выхода для систем автоматизации GE Mark VIe (совместим с GE Speedtronic)
• Функции:
  • Коммутация силовых цепей для исполнительных механизмов.
  • Мониторинг состояния реле (включено/выключено, состояние контактов).
  • Защита от перегрузок, коротких замыканий и аркирования контактов.
  • Синхронизация с контроллером GE Mark VIe и удаленная диагностика.
• Параметры релейных выходов:
  • Количество каналов: 8 независимых релейных выходов.
  • Тип реле: Электромагнитные реле с двойными контактами (NO/NC, настраиваемые).
  • Максимальный ток на контакт: 10 А (при напряжении до 250 В АС / 30 В DC).
  • Максимальное напряжение: 250 В АС / 30 В DC.
  • Количество операций: ≥10 млн (на номинальной нагрузке).
  • Время срабатывания: ≤10 мс (включение), ≤8 мс (отключение).
• Входные сигналы управления:
  • Тип: Дискретные входы (24 В DC), сигнал управления от контроллера GE Mark VIe.
  • Количество: 8 входов (по одному на каждый релейный канал).
  • Ток управления: 5–10 мА на вход.
• Защитные функции:
  • Защита контактов от аркирования (встроенные диоды/конденсаторы подавления арки).
  • Защита от перегрузок (термальное отключение при превышении тока).
  • Защита от электростатического разряда (ESD ±30 кВ).
  • Фильтры от электромагнитных помех (EMC Class B).
• Коммуникационные интерфейсы:
  • Системная шина: Поддержка шасси GE Speedtronic (прямое подключение к контроллеру Mark VIe).
  • RS-485: 1 порт (Modbus RTU) — для локальной диагностики состояния реле.
• Физические параметры:
  • Питание: 24 В DC (от шасси GE Mark VIe), потребляемая мощность ≤15 Вт.
  • Температурный диапазон эксплуатации: -15 °C до +70 °C.
  • Степень защиты: IP30 (монтаж в шасси контроллера GE Mark VIe).
  • Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм (стандартный размер для совместимости с шасси GE).
  • Вес: 2.3 кг.
  • Средний наработок между отказами (MTBF): ≥ 2 000 000 часов.

Преимущества и особенности

• Высокая надежность: Мощные релейные контакты с длительным сроком службы (≥10 млн операций) и защита от аркирования гарантируют стабильную коммутацию в тяжелых индустриальных условиях.
• Глубокая интеграция с GE Mark VIe: Прямое подключение к шасси GE Speedtronic и поддержка Modbus RTU упрощают интеграцию в существующие автоматизированные системы, а также мониторинг состояния реле через контроллер.
• Гибкость использования: Настраиваемые контакты NO/NC и поддержка широкого диапазона напряжений (AC/DC) позволяют адаптировать модуль к различным типам исполнительных механизмов (вентиляторы, насосы, клапаны).
• Комплексная защита: Встроенные меры защиты от аркирования, перегрузок и ЭМП снижают риск повреждения модуля и подключенного оборудования, повышая общую надежность системы.
• Удобство диагностики: Поддержка Modbus RTU и интеграция с контроллером GE Mark VIe позволяют операторам в реальном времени отслеживать состояние каждого релейного канала (включено/выключено, наличие аномалий), упрощая поиск и устранение неисправностей.
• Компактность: Стандартный размер модуля обеспечивает простое монтирование в шасси GE Mark VIe, не требуя дополнительного пространства.

Области применения и примеры использования

• Энергетика: На тепловых и атомных электростанциях GE IS200TRLYH1BCB управляет релевыми цепями вентиляторов, насосов охлаждения и клапанов системы распределения пара, обеспечивая надежную коммутацию при высоких нагрузках.
• Металлургия: На сталелитейных заводах модуль коммутирует силовые цепи электродов плавильных печей, конвейеров и прокатных станков, устойчиво работая в условиях высоких температур и вибраций.
• Нефтегазовая отрасль: На добычных платформах и перерабатывающих заводах GE IS200TRLYH1BCB управляет клапанами трубопроводов, насосами и компрессорами, гарантируя безопасную и бесперебойную эксплуатацию технологических процессов.
• Промышленное оборудование: В заводах по производству тяжелого оборудования модуль коммутирует силовые цепиmicromachines, станков с ЧПУ и агрегатов, обеспечивая точность и надежность работы технологических линий.
• Пищевая промышленность: Контроллер управляет релевыми цепями линий упаковки, холодильных камер и систем стерилизации, поддерживая требуемые технологические параметры и гигиенические условия.
• Транспортная промышленность: На портовых терминалах и железных дорогах GE IS200TRLYH1BCB коммутирует силовые цепи грузоподъемных механизмов (кранов, конвейеров) и сигнальных систем, обеспечивая безопасность и эффективность перемещения грузов.

Сравнение с конкурентами

• GE IS200TRLYH1BCB превосходит универсальные модули релейного выхода по надежности контактов (≥10 млн операций) и максимальному току (10 А), что критично для коммутации силовых цепей в тяжелой промышленности.
• Глубокая интеграция с контроллерами GE Mark VIe и шасси GE Speedtronic делает модуль предпочтительным выбором для компаний, уже использующих оборудование GE, так как устраняет необходимость в дополнительных адаптерах.
• Комплексная защита от аркирования, перегрузок и ЭМП (ESD ±30 кВ, EMC Class B) обеспечивает большую безопасность и устойчивость, чем бюджетные аналоги, которые обычно имеют ограниченные меры защиты.
• Настраиваемые контакты NO/NC и поддержка широкого диапазона напряжений (AC/DC) обеспечивают гибкость в применении, в то время как многие конкуренты предлагают модули с фиксированным типом контактов или ограниченным диапазоном напряжений.
• Высокий MTBF (≥2 млн часов) и длительный срок службы контактов превосходят показатели стандартных модулей, снижая затраты на обслуживание и замену оборудования.

Советы по выбору и мера предосторожности

• Проверьте параметры нагрузки: Убедитесь, что максимальный ток и напряжение релейных контактов (10 А, 250 В АС / 30 В DC) соответствуют требованиям ваших исполнительных механизмов. Не превышайте номинальных параметров, чтобы избежать повреждения контактов.
• Определите тип контактов: Настройте контакты NO (нормально разомкнуты) или NC (нормально замкнуты) в зависимости от логики управления вашего процесса (например, NO для включения насоса, NC для аварийной блокировки).
• Обеспечьте правильное монтирование: Монтируйте модуль в шасси GE Mark VIe с достаточной вентиляцией, избегайте размещения вблизи источников сильных электромагнитных помех (например, силовых трансформаторов, двигателей) и агрессивных сред (влажность, пыль).
• Регулярная диагностика: Периодически проверяйте состояние релейных контактов через контроллер GE Mark VIe или локальный интерфейс Modbus RTU, выявляя признаки износа (искривление контактов, повышенное сопротивление). Заменяйте модуль при достижении лимита операций (≥10 млн) или при появлении аномалий.
• Защита цепей: Для снижения аркирования и увеличения срока службы контактов дополнительно установите диоды подавления арки в цепи индуктивных нагрузок (двигатели, соленоиды).
• Проверьте совместимость: Убедитесь в совместимости модуля с вашим контроллером GE Mark VIe и шасси GE Speedtronic, используя официальную документацию GE или консультировавшись с технической поддержкой.
