Описание
Общая информация о продукте и ссылка
Первым делом стоит представить важный компонент систем управления турбинами от бренда GE — модель IS200TRLYH1BGF, которая относится к серии Turbine Control (управление турбинами) для систем GE Mark VIe. Ссылка на продукт GE IS200TRLYH1BGF будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IS200TRLYH1BGF выполняет функцию релейного модуля выходов, обеспечивая коммутацию силовых цепей исполнительных механизмов турбин (например, клапанов, насосов). Благодаря высокой надежности и адаптации к тяжелым промышленным условиям, GE IS200TRLYH1BGF становится критическим элементом для безопасной и стабильной работы турбинных установок в энергетических и промышленных объектах.
Описание продукта

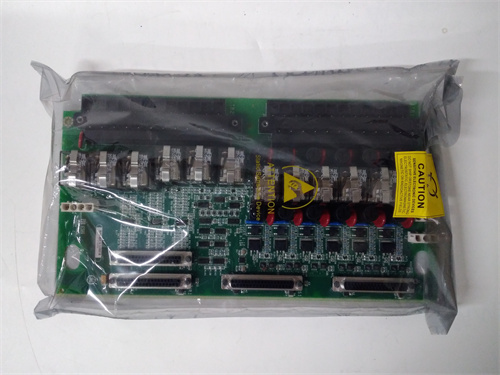

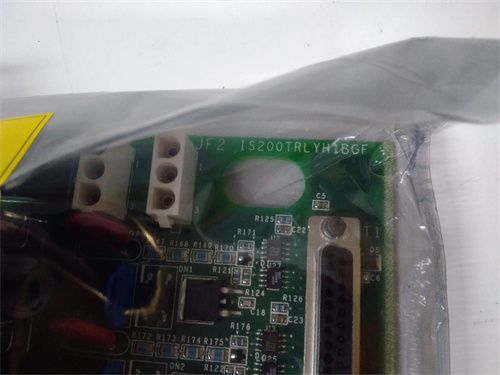

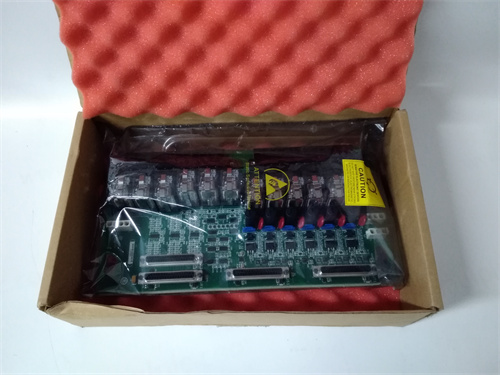

GE IS200TRLYH1BGF — это релейный модуль выходов для системы управления турбинами GE Mark VIe, разработанный для коммутации силовых сигналов и управления электромеханическими устройствами турбин. Модуль GE IS200TRLYH1BGF оснащен несколькими независимыми реле (обычно 8–16 каналов), каждое из которых может коммутировать нагрузки средней мощности — это позволяет управлять различными исполнителями: например, контакторами приводов вентиляторов охлаждения, электромагнитными клапанами подачи масла или сигнальными лампами состояния.
Конструкция GE IS200TRLYH1BGF учитывает специфику работы вблизи турбин: корпус модуля устойчив к вибрациям (до 10 Гц), температурным колебаниям и электромагнитным помехам, а также защищен от пыли и влажности (уровень защиты IP20 и выше). Это гарантирует долговечность GE IS200TRLYH1BGF даже в условиях, где обычные релейные модули быстро выходят из строя.
Особенно важно отметить, что GE IS200TRLYH1BGF полностью интегрируется с контроллером GE Mark VIe через внутреннюю шину данных, что обеспечивает быструю передачу команд и обратную связь о состоянии реле (например, сигнал о замыкании или размыкании контактов). Модуль GE IS200TRLYH1BGF также поддерживает функции самодиагностики: например, обнаружение короткого замыкания в нагрузке или износ релейных контактов — это позволяет операторам своевременно выявлять неполадки и заменять модуль без остановки всей турбинной установки. Кроме того, GE IS200TRLYH1BGF совместимо с программным обеспечением GE Proficy Turbine Control, что упрощает конфигурацию релейных каналов (настройка задержек, логики коммутации) и мониторинг их состояния в реальном времени.
Технические параметры
- Тип модуля: Релейный модуль выходов для системы GE Mark VIe.
- Количество релейных каналов: 16 независимых каналов (каждое реле работает автономно) — точные данные уточняются по ссылке на GE IS200TRLYH1BGF.
- Параметры релей:
- Тип реле: Электромагнитные реле с нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами.
- Максимальная нагрузка на контакт: 250 В AC / 30 В DC, до 5 А (для коммутации контакторов и небольших моторов).
- Напряжение питания: 24 В DC (питание от шину системы GE Mark VIe), потребляемый ток — до 2 А.
- Диапазон рабочих температур: -10 °C до +65 °C (подходит для помещений с турбинами, где температура может повышаться при интенсивной работе).
- Защита: Защита от коротких замыканий, электромагнитных помех (EMC класса 3), уровень защиты IP20 (защита от попадания частиц >12 мм).
- Интерфейс связи: Встроенный интерфейс с шиной GE Mark VIe Backplane (скорость передачи данных до 100 Мбит/с).
- Совместимость: Только с системой GE Mark VIe (несовместима с ранними сериями Mark V без адаптеров).
Преимущества и особенности
- Надежность коммутации: GE IS200TRLYH1BGF использует высококачественные релей с золотистыми контактами, что увеличивает их ресурс (до 100 000 операций коммутации) и снижает риск контактного износа — критично для турбин, где сбой реле может привести к аварии.
- Адаптация к тяжелым условиям: Корпус модуля устойчив к вибрациям и температурным колебаниям, что позволяет монтировать GE IS200TRLYH1BGF непосредственно в шкафах автоматизации турбин, без дополнительной защиты.
- Расширенная диагностика: Функции самодиагностики (отслеживание состояния контактов, обнаружение перегрузок) позволяют операторам предвидать отказы GE IS200TRLYH1BGF и заменять модуль в плановые периоды обслуживания.
- Легкая интеграция с Mark VIe: Полная совместимость с системой GE Mark VIe исключает необходимость сложной настройки протоколов — модуль подключается к шине и начинает работать через несколько минут после конфигурации.
- Горячая замена: GE IS200TRLYH1BGF поддерживает горячую замену (hot swap) в системе Mark VIe, что позволяет заменить отказавший модуль без остановки турбины — это сокращает время простоя и экономические потери.
Примеры применения в отраслях
- Паровые электростанции (ТЭЦ): В ТЭЦ GE IS200TRLYH1BGF управляет реле контакторов приводов насосов подачи охлаждающей воды в турбину. При повышении температуры масла в турбине контроллер Mark VIe отправляет команду на GE IS200TRLYH1BGF, который коммутирует контактор насоса — это увеличивает подачу воды и снижает температуру. Релейный модуль гарантирует надежную коммутацию, предотвращая перегрев турбины.
- Газовые электростанции (ГЭС): В ГЭС GE IS200TRLYH1BGF управляет электромагнитными клапанами подачи запального топлива в камеру сгорания. При запуске турбины контроллер отправляет сигнал на модуль, который замыкает реле и открывает клапан — это обеспечивает точный запуск газотурбины. После запуска GE IS200TRLYH1BGF размыкает реле, отключая запальный топливо, и переключает на основное питание.
- Нефтеперерабатывающие заводы: На заводах GE IS200TRLYH1BGF управляет реле приводов компрессоров, приводимых в движение турбинами. Модуль коммутирует контакторы компрессоров в зависимости от требуемого давления газа в трубопроводах — стабильная работа GE IS200TRLYH1BGF гарантирует непрерывность процесса переработки нефти.
- Гидроэлектростанции (ГЭС): В ГЭС GE IS200TRLYH1BGF управляет реле сигнальных систем и аварийных тормозов турбин. При превышении скорости вращения гидротурбины контроллер отправляет команду на модуль, который замыкает реле аварийного тормоза — это быстро останавливает турбину и предотвращает ее повреждение.
Сравнение с конкурентами
| Параметр | GE IS200TRLYH1BGF | Конкурентные модели (Siemens S7-400 SM 326, ABB AC 800M DO810) |
|---|---|---|
| Специализация | Только для систем GE Mark VIe (турбины) | Универсальные (для разных промышленных процессов) |
| Количество каналов | 16 релейных каналов (стандартно) | Siemens — 8 каналов, ABB — 16 каналов |
| Максимальная нагрузка | 250 В AC / 30 В DC, 5 А | Siemens — 250 В AC / 24 В DC, 2 А; ABB — 250 В AC / 30 В DC, 5 А |
| Защита от вибраций | Устойчив до 10 Гц (для турбинных условий) | Siemens — до 5 Гц, ABB — до 8 Гц |
| Горячая замена | Поддерживается (в Mark VIe) | Siemens — нет, ABB — да (только в высоких конфигурациях) |
| Совместимость с GE | Полная (без адаптеров) | Частичная (требуется ПО-адаптеры для Mark VIe) |
| Стоимость | Средняя (специализированная для турбин) | Высокая (ABB), средняя (Siemens, но с ограниченной нагрузкой) |
Советы по выбору и предостережения
Советы по выбору
- Убедитесь в совместимости: GE IS200TRLYH1BGF предназначен исключительно для системы GE Mark VIe. Если у вас установлена другая система управления турбинами (например, Mark V или Siemens T3000), выберите другие модели — уточните рекомендации по ссылке на GE IS200TRLYH1BGF.
- Рассчитайте количество каналов: Для управления 10–16 исполнителями достаточно одного модуля GE IS200TRLYH1BGF. Для больших систем подключите несколько модулей через шину Mark VIe.
- Проверьте нагрузку на реле: Если вы планируете управлять нагрузками >5 А (например, крупными моторами), дополнительно установите силовые контакторы — GE IS200TRLYH1BGF не предназначен для коммутации мощных нагрузок напрямую.
- Оцените условия эксплуатации: Для объектов с высокими вибрациями (например, газотурбины) GE IS200TRLYH1BGF — идеальный выбор, так как он устойчив до 10 Гц. Для статических условий можно использовать более простые модели.
Предостережения
- Монтаж выполняйте специалистом: Неправильное подключение силовых цепей к GE IS200TRLYH1BGF может привести к короткому замыканию, повреждению модуля или аварии турбины. Используйте только сертифицированных инженеров GE.
- Не превышайте номинальную нагрузку: Коммутация нагрузок >5 А вызовет перегрев релей и износ контактов GE IS200TRLYH1BGF — используйте дополнительные контакторы для мощных устройств.
- Регулярно проверяйте состояние реле: Через GE Proficy Turbine Control контролируйте количество коммутаций и состояние контактов — заменяйте GE IS200TRLYH1BGF после достижения 80% ресурса релей (обычно 80 000 операций).
- При горячей замене соблюдайте безопасность: Перед заменой отключите силовые цепи нагрузок, даже если модуль поддерживает hot swap — это предотвращает риск электрокotraения и повреждения контроллера Mark VIe.
IS200TRLYH1BGF
