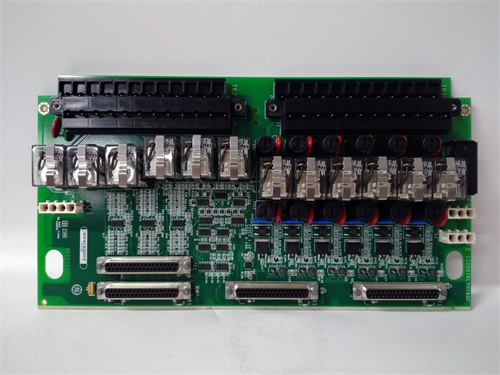

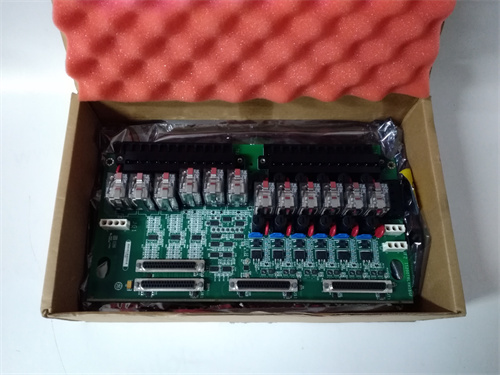

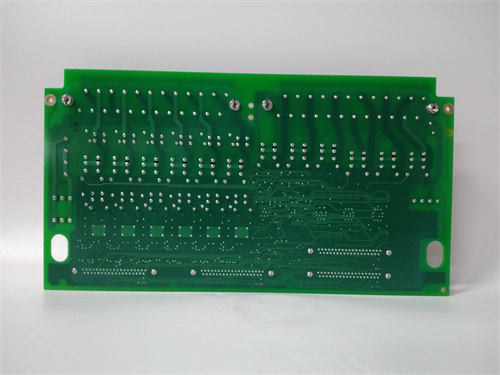

GE IS200TRLYH1BGF

Описание

Начальное представление продукта

Описание продукта

1. Прочность и долговечность релей:
   • Реле выполнены с использованием высококачественных магнитных систем и контактов из серебристого сплава — обеспечивают долгий срок службы (≥ 100 000 операций коммутации) и низкое контактное сопротивление (≤ 50 мОм), предотвращая перегрев контактов при коммутации высоких токов (например, 10 А для нагревателя);
   • Контакты реле имеют покрытие из золота для защиты от окисления — стабильно работают даже в условиях повышенной влажности (до 95% без конденсации) или наличия пыли.
2. Защита от перегрузок и нештатных режимов:
   • Каждый канал оснащен термическим предохранителем (тип РТС) — при превышении тока в силовой цепи выше 12 А (для 250 В AC) предохранитель плавно разрывает цепь, защищая реле и нагрузку от перегрева;
   • Входные управляющие цепли имеют защиту от переvoltaжа (до 30 В DC) и обратного тока — предотвращают повреждение модуля при неправильном подключении управляющего сигнала (например, перепутывание полярности).
3. Интеграция с системой Mark VIe и диагностика:
   • Модуль подключается к шасси Mark VIe через стандартный разъем backplane — не требует дополнительных адаптеров, и управляющие сигналы/данные об ошибках передаются через шину SynchLink (задержка ≤ 1 мс);
   • Расширенная диагностика в реальном времени: светодиодные индикаторы на корпусе сигнализируют о состоянии каждого канала — зеленый (управляющий сигнал присутствует, реле включено), красный (силовая цепь коммутирована, контакт закрыт) и желтый (ошибка — например, перегрев реле, разрыв управляющего сигнала);
   • Данные об ошибках (например, перегрев предохранителя, отказ реле) передаются в контроллер Mark VIe — операторы могут отслеживать проблемные каналы через программное обеспечение ToolboxST и быстро устранять неисправности (например, заменить перегруженный нагреватель).

• Контроллер Mark VIe отправляет управляющий сигнал (24 В DC) на GE IS200TRLYH1BGF для включения нагревателя (сила 2 кВт, напряжение 220 В AC);
• Реле модуля коммутирует силовую цепь нагревателя, а термический предохранитель защищает от перегрева при заедании нагревательного элемента;
• Светодиодный индикатор на модуле сигнализирует о статусе — операторы видят, что нагреватель включен, и получают уведомление при возникновении ошибки (например, перегрев).

Параметры продукта

• Тип устройства: Модуль релейного выхода для системы GE Mark VIe.
• Релейные каналы:
  • Количество каналов: 8 (независимых);
  • Тип контакта реле: 1×NO (нормально разомкнутый);
  • Максимальное напряжение на контакт: 250 В AC / 60 В DC;
  • Максимальный ток на контакт: 10 А (постоянный), 30 А (кратковременный, до 1 с);
  • Срок службы реле: ≥ 100 000 операций (коммутация);
  • Контактное сопротивление: ≤ 50 мОм.
• Управляющие входы:
  • Тип сигнала: DC;
  • Напряжение: 24 В DC (±10%);
  • Ток срабатывания: ≤ 10 мА;
  • Время срабатывания реле: ≤ 10 мс;
  • Время отключения реле: ≤ 5 мс.
• Защитные элементы:
  • Тип защиты на входе: Переvoltaжа (до 30 В DC), обратный ток;
  • Тип защиты на выходе: Термические предохранители (РТС) на каждом канале, максимальный ток — 12 А (250 В AC).
• Коммуникация и питание:
  • Связь с контроллером: Шина SynchLink GE Mark VIe;
  • Питание: От шасси Mark VIe (5 В DC ±5%, потребляемый ток ≤ 1 А);
  • Поддерживаемые протоколы: Ethernet/IP, Modbus TCP.
• Конструкция и эксплуатационные условия:
  • Монтаж: Слотное в шасси GE Mark VIe (например, Mark VIe Control Station);
  • Корпус: Металлический с экранированием (алюминий) — защищает от электромагнитных помех (ЭМП) и механических повреждений;
  • Класс защиты: IP20 (при установке в шасси);
  • Температурный диапазон работы: 0 °C – +60 °C;
  • Температурный диапазон хранения: -40 °C – +85 °C;
  • Устойчивость к вибрации: IEC 60068-2-6, 10–500 Гц, 5 Г.
• Сертификации: UL 508, CSA C22.2 No. 14, IEC 61010-1, ATEX Zone 2 (для опасных зон).

Преимущества и особенности

1. Высокая мощность коммутации: Максимальный ток на контакт 10 А (постоянный) — позволяет коммутировать тяжелые нагрузки (например, насосы с мощностью 2,2 кВт, нагреватели 1,5 кВт), что превышает возможности большинства аналогов (обычно ≤ 5 А).
2. Долговечность: Реле с сроком службы ≥ 100 000 операций — снижает частоту замены модуля и время простоя системы, особенно актуально для объектов с интенсивным режимом работы (например, котлы, работающие 24/7).
3. Интеграция с Mark VIe: Полная совместимость с шасси и ПО ToolboxST — не требует написания дополнительного кода или настройки адаптеров, сокращая время внедрения.
4. Расширенная диагностика: Передача данных об ошибках в контроллер и индикация на корпусе — операторы быстро локализуют неисправности (например, перегрузку нагрузки) без использования дополнительного оборудования.
5. Защита от ЭМП: Металлический корпус с экранированием — стабильно работает в средах с высоким уровнем помех (например, близко к электродвигателям турбины или трансформаторам).

Примеры применения в отраслях

• Энергетика (турбины и котлы): В системах управления вспомогательным оборудованием — модуль коммутирует силовые цепли насосов подачи масла (24 В DC, 5 А) и нагревателей системы отопления котла (220 В AC, 8 А). При перегреве насоса термический предохранитель срабатывает, модуль сигнализирует об ошибке в Mark VIe, и контроллер останавливает нагрузку.
• Нефтегаз (компрессорные станции): В системах контроля компрессоров — GE IS200TRLYH1BGF коммутирует силовые цепли вентиляторов охлаждения (380 В AC, 10 А) и приводов шлюзовых клапанов (60 В DC, 3 А). Сертификация ATEX Zone 2 позволяет использовать модуль в опасных зонах с риском взрыва.
• Теплоэнергетика (боилеры): В системах управления уровнем воды — модуль коммутирует силовые цепли насосов подачи воды (220 В AC, 7 А) по сигналу контроллера Mark VIe. Диагностика позволяет операторам отслеживать состояние насосов и предотвратить опустошение бойлера.
• Автомобилестроение (линии сборки): В управлении прессами и конвейерами — GE IS200TRLYH1BGF коммутирует силовые цепли приводов пресса (380 В AC, 15 А, кратковременный ток) и блокировок конвейера (24 В DC, 2 А). Механическая прочность реле обеспечивает надежную работу при интенсивных циклах коммутации (≥ 100 операций в час).

Сравнение с конкурентами

Советы по выбору

1. Тип используемой системы: Если вы работаете с контроллером GE Mark VIe — GE IS200TRLYH1BGF гарантирует полную совместимость с шасси и ПО, не требуя адаптеров. Для сторонних систем (например, Siemens S7) лучше выбрать модули соответствующего производителя.
2. Параметры нагрузки: Для нагрузок с током > 5 А (например, насосы 2,2 кВт, нагреватели 1,5 кВт) модуль подходит идеально — максимальный ток 10 А обеспечивает запас по мощности. Для более слабых нагрузок (≤ 5 А) можно обойтись более простыми модулями, но GE IS200TRLYH1BGF предоставит большую надежность.
3. Условия эксплуатации: Для объектов с высоким уровнем ЭМП (энергетика, металлургия) — металлический корпус с экранированием критически важен. Для опасных зон (нефтегаз) — убедитесь в наличии сертификации ATEX Zone 2.
4. Требуемый срок службы: Если система работает в интенсивном режиме (≥ 50 операций коммутации в день) — срок службы реле ≥ 100 000 операций снизит затраты на обслуживание.

Приосторожности

• При монтаже: Устанавливайте GE IS200TRLYH1BGF только в совместимые шасси Mark VIe — использование несовместимых шасси может привести к неработоспособности модуля или повреждению backplane. Обязательно отключите питание шасси перед установкой/удалением.
• Подключение нагрузки: Убедитесь, что параметры нагрузки (напряжение, ток) не превышают максимальные значения модуля (250 В AC / 60 В DC, 10 А) — перегрузка приведет к выходу из строя реле или предохранителя. Используйте кабели с сечением не менее 1,5 мм² для силовых цепей (при токе 10 А).
• Обслуживание: При замене реле или предохранителя используйте только оригинальные запчасти GE — неоригинальные компоненты снизят надежность и могут привести к пожару или повреждению оборудования. Регулярно проверяйте контакты реле на окисление — при необходимости очистите их специальным средством для контактов.
• Диагностика: При появлении желтого индикатора (ошибка) сначала проверьте нагрузку (например, наличие короткого замыкания), затем замените термический предохранитель — не заменяйте модуль без предварительной диагностики.

IS200TRLYH1BGF
