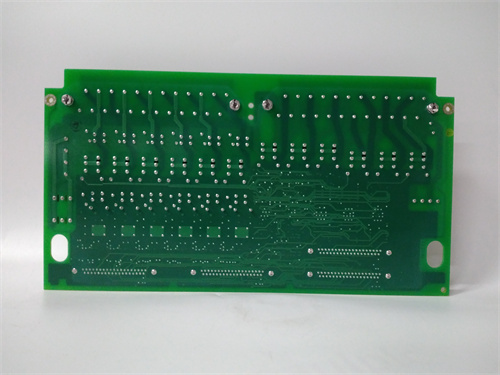

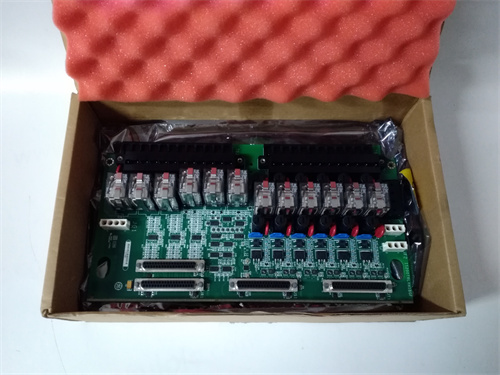

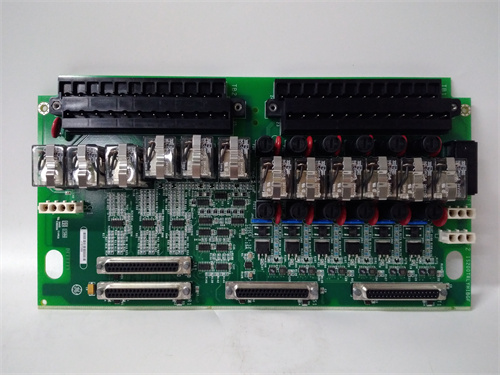

GE IS200TRLYH1D

Описание

Описание продукта

Технические параметры

• Производитель: GE
• Модель: GE IS200TRLYH1D
• Тип модуля: Дискретный релейный выходной модуль для ПЛК
• Количество релейных выходов: 16 каналов (независимые)
• Тип реле: Механические реле с нормально разомкнутыми контактами (NO)
• Максимальная нагрузка на контакт реле: 5 А @ 250 ВАК / 5 А @ 30 ВДЦ
• Время срабатывания реле: не более 10 мс
• Время отключения реле: не более 8 мс
• Управляющий вход: 24 ВДЦ (ток управления: 5–10 мА на канал)
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±15%)
• Температурный диапазон эксплуатации: -40 °C до +70 °C
• Степень защиты: IP20 (панельная установка)
• Совместимость с ПЛК: GE Fanuc Series 90-30/70, Mark VIe, VersaMax, RX3i
• Потребляемый ток: максимально 0,2 А при 24 ВДЦ (на все каналы)
• Защита: От перегрузки контактов, от короткого замыкания (индивидуальная для каждого канала)
• Тип клемм: Разъемные клеммные блоки с винтовым креплением (для проводов до 2,5 мм²)
• Вес модуля: ≈ 0,6 кг
• Гарантийный срок: 2 года
• Количество циклов работы реле: не менее 100 000 циклов (при номинальной нагрузке)

Преимущества и особенности

• Высокая нагрузочная способность: Каждый релейный выход поддерживает нагрузку до 5 А, позволяя напрямую управлять мощным оборудованием (насосы, вентиляторы, электромагнитные клапаны) без дополнительных усилителей.
• Надежность механических реле: Механические контакты обеспечивают стабильную передачу токов в широком диапазоне напряжений (АЦ/ВДЦ), а высокое количество рабочих циклов (≥100 000) гарантирует длительный срок службы.
• Индивидуальная защита каналов: Защита от перегрузки и короткого замыкания для каждого выхода предотвращает повреждение модуля и подключенного оборудования, повышая безопасность эксплуатации.
• Универсальность применения: Поддержка как переменного, так и постоянного тока на выходных контактах делает GE IS200TRLYH1D подходящим для управления различным типом дискретного оборудования.
• Простота интеграции: Стандартный управляемый вход 24 ВДЦ и совместимость с ПЛК GE обеспечивают быструю подключение и настройку, без необходимости дополнительного программного обеспечения.

Области применения и примеры использования

• Энергетика: Управление вспомогательным мощным оборудованием на электростанциях (вентиляторы высокой мощности, насосы охлаждения, электромагнитные переключатели) — GE IS200TRLYH1D передает сигналы от ПЛК для включения/отключения оборудования, обеспечивая стабильность работы вспомогательных систем.
• Нефтегазовая отрасль: Контроль электромагнитных клапанов, насосов и блокировочных устройств на трубопроводах и добычных площадках — модуль управляет мощными исполнительными механизмами, обеспечивая безопасность процессов и предотвращение утечек.
• Машиностроение: Управление приводами, конвейерами и вспомогательным оборудованием на производственных линиях (например, прессы, лазерные резчики, сборочные станции) — GE IS200TRLYH1D обеспечивает надежную передачу управляющих сигналов для синхронизации работы оборудования.
• Жилищно-коммунальное хозяйство: Управление системами вентиляции, нагрева и водоснабжения в крупных зданиях (офисные комплексы, промышленные цеха) — модуль управляет мощными насосами и клапанами, оптимизируя ресурсопотребление.
• Автоматизация складов и логистики: Управление конвейерными системами, подъемными механизмами и дверными блоками — GE IS200TRLYH1D обеспечивает надежное включение/отключение оборудования с высокими токовыми нагрузками.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (например, Siemens S7-1200 SM 1222 8DO Relay, Allen-Bradley 1756-OB16D), GE IS200TRLYH1D предлагает больше выходов (16 против 8–12) и одинаковую или более высокую нагрузочную способность (5 А на контакт), что делает его более эффективным для крупных систем.
• Конкурентные модули часто имеют ограниченное количество рабочих циклов (≤50 000) или отсутствует индивидуальная защита каналов, в то время как GE IS200TRLYH1D сочетает высокую долговечность с безопасностью эксплуатации.
• В отличие от транзисторных модулей, GE IS200TRLYH1D с механическими реле не подвержены влиянию электромагнитных помех на передачу сигналов и поддерживает более широкий диапазон напряжений, что расширяет область применения.

Советы по выбору и предостережению

• Убедитесь в совместимости GE IS200TRLYH1D с вашей ПЛК и типом управляемого оборудования (проверьте совместимость напряжения и тока нагрузки с параметрами реле).
• Не превышайте номинальные параметры нагрузки на контакты реле (5 А @ 250 ВАК / 30 ВДЦ) — перегрузка может привести к повреждению контактов и снижению срока службы модуля.
• При монтаже обеспечьте достаточное пространство для охлаждения модуля (не менее 10 мм между модулями в шкафу управления), так как механические реле выделяют небольшое количество тепла при работе.
• Используйте только оригинальные кабели и крепежные элементы GE — некачественные компоненты могут привести к слабым соединениям, нагреву контактов и повреждению модуля.
• Регулярно проверяйте состояние клемм и подключений — окисление контактов или слабые крепления могут привести к потере контакта и нестабильной работе оборудования.
• Избегайте монтажа модуля в зонах с высокой влажностью (более 85% без конденсата) или агрессивными химикатами — это может привести к коррозии контактов реле и повреждению внутренних компонентов.
