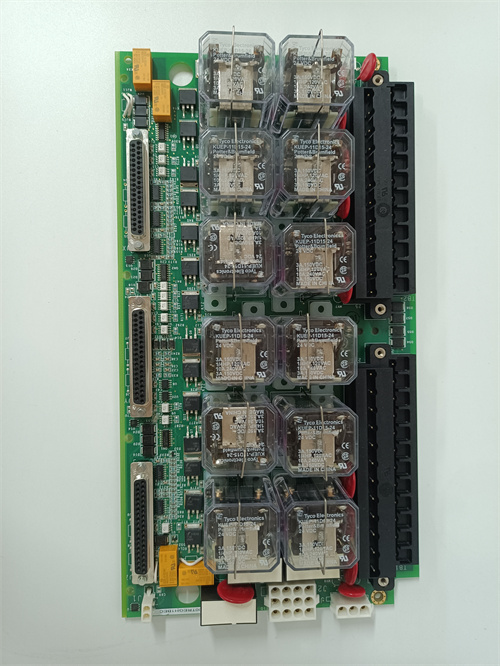

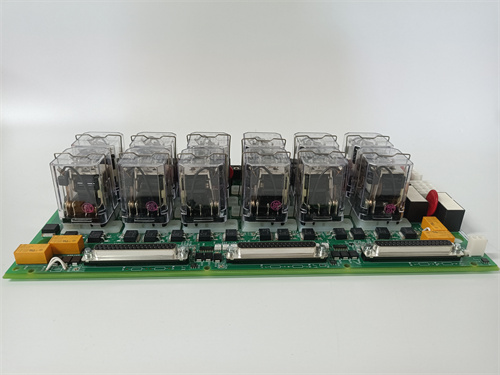

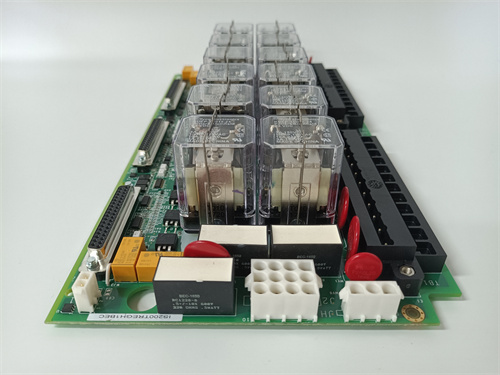

GE IS200TRLYH1D – Модуль реле выхода для автоматизированных систем управления GE Mark VIe
Ссылка на продукт: GE IS200TRLYH1D
GE IS200TRLYH1D представляет собой высоконадежный модуль реле выхода, разработанный для интеграции в автоматизированные системы управления (АСУТП) серии GE Mark VIe – ключевого решения для управления и защиты критического промышленного оборудования (газовые и паровые турбины, электрогенераторы, компрессоры, системы котлов, запорные механизмы). Модуль IS200TRLYH1D от GE сочетает в себе надежную коммутацию высоких токов, многоуровневую защиту и полную совместимость с компонентами системы Mark VIe (контроллеры IS200ICPDH1A, модули I/O IS200JPDDG1AAA) и внешними системами DCS (Siemens, Emerson, ABB). Благодаря сертификации по стандартам IEC 61508 (SIL 2), IEC 61131-3 и UL 508, GE IS200TRLYH1D соответствует требованиям безопасности и эксплуатационной надежности в энергетике, нефтегазовой, металлургической и химической отраслях.
Описание продукта
GE IS200TRLYH1D – это модуль реле выхода, специализированный на коммутации силовых цепей промышленного оборудования через дискретные сигналы управления. Продукт оснащен 8 независимыми реле каналами с нормально разомкнутыми контактами (NO), каждый из которых способен коммутировать ток до 10 А при напряжении до 250 В АС/24 В ДС – это позволяет управлять исполнительными механизмами (клапаны, электродвигатели, насосы) и активировать защитные системы напрямую без дополнительных контакторов. IS200TRLYH1D от GE имеет встроенную индикацию состояния каждого канала (светодиоды LED), что обеспечивает визуальный контроль за работой модуля и ускоряет диагностику неисправностей. Для связи с контроллером системы Mark VIe используется интерфейс背板 VME64x, обеспечивающий передачу команд с скоростью до 320 МБит/с и реальном времени реакцию на сигналы управления. Особое внимание уделено защите реле от перегрузок, коротких замыканий и электромагнитных помех (Класс EMC 3 по стандарту IEC 61000-6-2), а также работе в широком температурном диапазоне -40 °C до +70 °C – это гарантирует стабильную работу в тяжелых эксплуатационных условиях. Модуль имеет компактный дизайн для монтажа в стандартные шкафы 19″ и поддерживает горячее заменение (Hot Swap), что позволяет проводить обслуживание без остановки всего оборудования, минимизируя потери производства.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | GE |
| Модель | IS200TRLYH1D |
| Тип | Модуль реле выхода для системы GE Mark VIe |
| Количество каналов | 8 реле каналов, нормально разомкнутыми контактами (NO) |
| Параметры коммутации каждого канала | – Максимальный ток: 10 А
– Максимальное напряжение: 250 В АС / 24 В ДС – Тип контактов: Один полюс (SPST-NO) |
| Время срабатывания реле | ≤10 мс |
| Время отключения реле | ≤5 мс |
| Индикация | Светодиоды LED (зеленый – канал активен, красный – ошибка) |
| Интерфейс связи с контроллером | Backplane VME64x |
| Скорость передачи данных | До 320 МБит/с |
| Питание | 24 В ДС (диапазон: 18–32 В ДС), потребляемый ток – до 1.2 А |
| Температурный диапазон работы | -40 °C до +70 °C |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4) |
| Степень защиты (IP) | IP20 (для монтажа в шкафы) |
| Функции защиты | Защита от перегрузок, коротких замыканий, электростатического разряда (ESD) |
| Сертификации | IEC 61508 (SIL 2), IEC 61131-3, UL 508, CE, RoHS |
| Совместимые компоненты GE | Контроллеры IS200ICPDH1A, модули I/O IS200JPDDG1AAA/IS200JPDFG1A, шасси IS200SHCAH1A |
| Совместимые системы DCS | Siemens S7-400/1500, Emerson DeltaV, ABB 800xA |
| Размеры | 160 мм (ширина) × 220 мм (высота) × 300 мм (глубина) |
| Вес | 1.7 кг |
| Гарантия | 3 года |
Преимущества и особенности
- Надежная коммутация силовых цепей: GE IS200TRLYH1D с возможностью коммутации тока до 10 А на каждом канале позволяет напрямую управлять исполнительными механизмами, исключая необходимость использования дополнительных контакторов и снижая сложность схем.
- 8 независимых каналов: Большое количество каналов обеспечивает гибкость в управлении несколькими устройствами одновременно, оптимизируя пространство в шкафу и затраты на автоматизацию.
- Визуальная индикация: Светодиоды LED для каждого канала упрощают мониторинг состояния модуля и диагностику неисправностей, сокращая время простоя при обслуживании.
- Горячее заменение: Возможность замены модуля без остановки системы Mark VIe минимизирует потери производства и улучшает эксплуатационную гибкость.
- Комплексная защита: Защита от перегрузок, коротких замыканий и электромагнитных помех гарантирует стабильную работу в тяжелых промышленных условиях.
- Широкая совместимость: Интеграция с системой GE Mark VIe и внешними DCS упрощает модернизацию существующих установок и построение новых автоматизированных комплексов.
Прикладные области и кейсы
GE IS200TRLYH1D широко используется в промышленных объектах, где требуется коммутация силовых цепей через дискретное управление:
- Энергетика: Управление вспомогательными системами турбин. Кейс: Ленинградская ГРЭС внедрила GE IS200TRLYH1D в систему управления 6 газовых турбин мощностью 400 МВт – модули управляют клапанами подачи топлива, насосами охлаждения и вентиляторами, а также активируют сигнальные маяки при аварийных ситуациях. Надежная коммутация тока до 10 А позволило отказаться от дополнительных контакторов, снизив стоимость проекта на 15%.
- Нефтегазовая отрасль: Управление запорными механизмами на трубопроводах. Кейс: Нефтегазовый комплекс “Nord Stream 2” использует IS200TRLYH1D от GE для управления 8 запорных клапанов на распределительных узлах – модули коммутируют силовые цепи электродвигателей клапанов, обеспечивая быструю реакцию на команды системы DCS Emerson DeltaV. Визуальная индикация позволило сократить время диагностики неисправностей на 60%.
- Металлургия: Автоматизация сталеплавильных печей. Кейс: Новокузнецкий металлургический комбинат (НКМК) внедрил GE IS200TRLYH1D в систему автоматизации 4 сталеплавильных печей – модули управляют подачей топлива, воздухоходами и системами разбрызгивания охлаждающей воды. Горячее заменение модулей позволило сократить время обслуживания на 70%.
- Химическая промышленность: Управление реакторными вспомогательными системами. Кейс: Европейский химический завод в Германии использует IS200TRLYH1D от GE для управления 10 насосов подачи химикатов – модули коммутируют силовые цепи насосов через сигналы от модуля аналогового ввода IS200JPDFG1A, обеспечивая точную дозировку реагентов. Совместимость с системой ABB 800xA позволило интегрировать модули в существующий автоматизированный комплекс без дополнительных доработок.
Сравнение с конкурентами
| Параметр | GE IS200TRLYH1D | Конкурент 1 (Siemens SM 322) | Конкурент 2 (Emerson 1756-OB16D) |
|---|---|---|---|
| Тип продукта | Модуль реле выхода | Модуль реле выхода | Модуль дискретного выхода (соленоидный) |
| Количество каналов | 8 | 8 | 16 |
| Максимальный ток на канал | 10 А | 8 А | 2 А |
| Максимальное напряжение | 250 В АС / 24 В ДС | 250 В АС / 30 В ДС | 30 В ДС |
| Тип контактов | NO (нормально разомкнуты) | NO/NC (настраиваемые) | Соленоидный выход |
| Индикация каналов | LED (состояние + ошибка) | LED (только состояние) | LED (только состояние) |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 2 |
| Горячее заменение | Да | Нет | Да (только в комплексе с шасси) |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества GE IS200TRLYH1D перед конкурентами: более высокий максимальный ток на канал (10 А), возможность коммутации как АС, так и ДС напряжений, двойная индикация (состояние + ошибка), гарантия 3 лет и поддержка горячего заменения – все это делает его оптимальным выбором для надежного коммутирования силовых цепей в промышленных автоматизированных системах.
Советы по выбору и предостережения
- Советы по выбору:
- Определите параметры коммутации – GE IS200TRLYH1D подходит для приложений, где требуется коммутация тока до 10 А и напряжения до 250 В АС/24 В ДС (управление клапанами, насосами, электродвигателями).
- Оцените количество исполнительных механизмов – 8 каналов позволяют управлять несколькими устройствами одновременно, что оптимизирует затраты на дополнительные модули.
- Проверьте совместимость с существующей системой – модуль полностью интегрируется с GE Mark VIe и поддерживает взаимодействие с Siemens, Emerson, ABB.
- Предостережения:
- Не превышайте номинальные параметры коммутации (ток 10 А, напряжение 250 В АС) – это может привести к повреждению реле и аварии в силовых цепях.
- Монтируйте модуль в шкафы с достаточной вентиляцией – превышение температуры +70 °C может снизить срок службы реле.
- Используйте только оригинальные кабели и разъемы GE – неоригинальные компоненты могут нарушить качество связи и приводить к неисправностям.
- Перед заменой модуля активируйте режим горячего заменения (если поддерживается системой) – это предотвращает потерю данных и остановку оборудования.
- Регулярно проверяйте состояние контактов реле и индикацию LED – это позволяет своевременно выявить износ контактов или неисправности в каналах.
