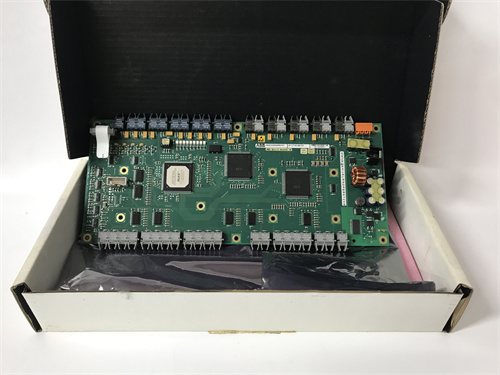

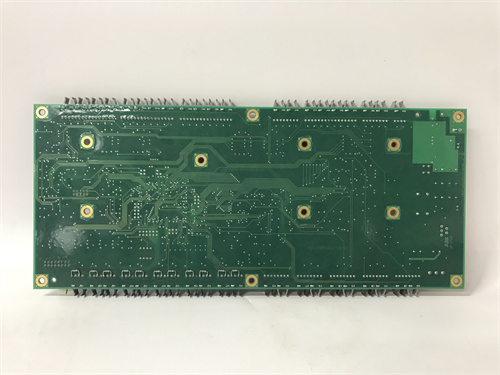

GE IS200TRLYS1B

Описание

Описание продукта

Технические параметры

• Тип устройства: Компактный модуль силовых релейных выходов для систем автоматизации GE Mark VIe (совместим с GE Speedtronic).
• Функции:
  • Коммутация средних нагрузок (до 5 А на канал) для исполнительных механизмов.
  • Мониторинг состояния реле (включено/выключено, состояние контактов).
  • Защита от перегрузок, коротких замыканий и аркирования контактов.
  • Синхронизация с контроллером GE Mark VIe и удаленная диагностика.
• Параметры релейных выходов:
  • Количество каналов: 16 независимых релейных выходов.
  • Тип реле: Электромагнитные реле с одиночными контактами (NO или NC, настраиваемые).
  • Максимальный ток на контакт: 5 А (при напряжении до 250 В АС / 30 В DC).
  • Максимальное напряжение: 250 В АС / 30 В DC.
  • Количество операций: ≥5 млн (на номинальной нагрузке).
  • Время срабатывания: ≤15 мс (включение), ≤10 мс (отключение).
• Входные сигналы управления:
  • Тип: Дискретные входы (24 В DC), сигнал управления от контроллера GE Mark VIe.
  • Количество: 16 входов (по одному на каждый релейный канал).
  • Ток управления: 3–8 мА на вход.
• Защитные функции:
  • Защита контактов от аркирования (встроенные диоды/конденсаторы подавления арки).
  • Защита от перегрузок (термальное отключение при превышении тока).
  • Защита от электростатического разряда (ESD ±25 кВ).
  • Фильтры от электромагнитных помех (EMC Class B).
• Коммуникационные интерфейсы:
  • Системная шина: Поддержка шасси GE Speedtronic (прямое подключение к контроллеру Mark VIe).
  • RS-485: 1 порт (Modbus RTU) — для локальной диагностики состояния реле.
• Физические параметры:
  • Питание: 24 В DC (от шасси GE Mark VIe), потребляемая мощность ≤12 Вт.
  • Температурный диапазон эксплуатации: -15 °C до +70 °C.
  • Степень защиты: IP30 (монтаж в шасси контроллера GE Mark VIe).
  • Размеры (Ш×В×Г): 160 мм × 220 мм × 60 мм (компактный дизайн для высокой плотности монтажа).
  • Вес: 1.8 кг.
  • Средний наработок между отказами (MTBF): ≥ 1 800 000 часов.

Преимущества и особенности

• Компактность и высокая плотность каналов: 16 релейных выходов в компактном корпусе (60 мм в глубине) позволяют значительно сэкономить пространство в шасси GE Mark VIe, что особенно важно для систем с большим количеством исполнительных механизмов.
• Глубокая интеграция с GE Mark VIe: Прямое подключение к шасси GE Speedtronic и поддержка Modbus RTU упрощают интеграцию в существующие автоматизированные системы, а также мониторинг состояния реле через контроллер или локальный интерфейс.
• Гибкость использования: Настраиваемые контакты NO/NC и поддержка широкого диапазона напряжений (AC/DC) позволяют адаптировать модуль к различным типам средних нагрузок (вентиляторы, насосы, клапаны, лампы сигнализации).
• Надежность и длительный срок службы: Релейные контакты с гарантированным количеством операций (≥5 млн) и встроенные меры защиты от аркирования и перегрузок обеспечивают стабильную работу в тяжелых индустриальных условиях.
• Удобство диагностики: Поддержка Modbus RTU и интеграция с контроллером GE Mark VIe позволяют операторам в реальном времени отслеживать состояние каждого релейного канала, выявляя аномалии (например, заклинивание контактов) и ускоряя устранение неисправностей.
• Экономичность: Низкая потребляемая мощность (≤12 Вт) и длительный MTBF (≥1.8 млн часов) снижают эксплуатационные затраты и частоту замены оборудования.

Области применения и примеры использования

• Энергетика: На тепловых и атомных электростанциях GE IS200TRLYS1B управляет релевыми цепями вентиляторов системы охлаждения, насосов подачи воды и клапанов распределения пара, обеспечивая надежную коммутацию средних нагрузок в критических узлах.
• Металлургия: На сталелитейных заводах модуль коммутирует силовые цепи приводов конвейеров, электродных позиционирующих механизмов и системы подачи добавок, устойчиво работая в условиях высоких температур и вибраций.
• Нефтегазовая отрасль: На добычных платформах и перерабатывающих заводах GE IS200TRLYS1B управляет клапанами трубопроводов, насосами системы очистки и сигнальными лампами, гарантируя безопасную и бесперебойную эксплуатацию технологических процессов.
• Промышленное оборудование: В заводах по производству электроники и тяжелого оборудования модуль коммутирует силовые цепиmicromachines, станков с ЧПУ и агрегатов тестирования, обеспечивая точность и надежность работы технологических линий.
• Пищевая промышленность: Контроллер управляет релевыми цепями линий упаковки, холодильных камер и систем стерилизации, поддерживая требуемые технологические параметры и гигиенические условия.
• Транспортная промышленность: На портовых терминалах и аэропортах GE IS200TRLYS1B коммутирует силовые цепи грузоподъемных механизмов (конвейеров, тележек) и сигнальных систем, обеспечивая эффективность и безопасность перемещения грузов и пассажиров.

Сравнение с конкурентами

• GE IS200TRLYS1B превосходит компактные модули релейного выхода по плотности каналов (16 выходов в корпусе 60 мм глубиной) и надежности контактов (≥5 млн операций), что критично для систем с ограниченным пространством и высокими требованиями к долговечности.
• Глубокая интеграция с контроллерами GE Mark VIe и шасси GE Speedtronic делает модуль предпочтительным выбором для компаний, уже использующих оборудование GE, так как устраняет необходимость в дополнительных адаптерах и упрощает обслуживание.
• Комплексная защита от аркирования, перегрузок и ЭМП (ESD ±25 кВ, EMC Class B) обеспечивает большую безопасность и устойчивость, чем бюджетные аналоги, которые часто имеют ограниченные меры защиты.
• Настраиваемые контакты NO/NC и поддержка широкого диапазона напряжений (AC/DC) обеспечивают гибкость в применении, в то время как многие конкуренты предлагают модули с фиксированным типом контактов или ограниченным диапазоном напряжений.
• Низкая потребляемая мощность (≤12 Вт) и компактный дизайн делают модуль энергоэффективным и удобным для монтажа в плотно заполненных шасси, что является преимуществом перед более габаритными аналогами.

Советы по выбору и мера предосторожности

• Проверьте параметры нагрузки: Убедитесь, что максимальный ток и напряжение релейных контактов (5 А, 250 В АС / 30 В DC) соответствуют требованиям ваших исполнительных механизмов. Не превышайте номинальных параметров, чтобы избежать перегрева и повреждения контактов.
• Определите тип контактов: Настройте контакты NO (нормально разомкнуты) или NC (нормально замкнуты) в зависимости от логики управления вашего процесса (например, NO для включения насоса, NC для аварийной блокировки сигнала).
• Обеспечьте правильное монтирование: Монтируйте модуль в шасси GE Mark VIe с достаточной вентиляцией, избегайте размещения вблизи источников сильных электромагнитных помех (например, силовых трансформаторов, двигателей) и агрессивных сред (влажность, пыль, химические вещества).
• Регулярная диагностика: Периодически проверяйте состояние релейных контактов через контроллер GE Mark VIe или локальный интерфейс Modbus RTU, выявляя признаки износа (например, повышенное сопротивление контактов, неполное закрытие/открытие). Заменяйте модуль при достижении лимита операций (≥5 млн) или при появлении аномалий.
• Защита цепей: Для снижения аркирования и увеличения срока службы контактов дополнительно установите диоды подавления арки в цепи индуктивных нагрузок (двигатели, соленоиды) и пускорегулировочные устройства для ламп.
• Проверьте совместимость: Убедитесь в совместимости модуля с вашим контроллером GE Mark VIe и шасси GE Speedtronic, используя официальную документацию GE или консультировавшись с технической поддержкой.
