Описание продукта

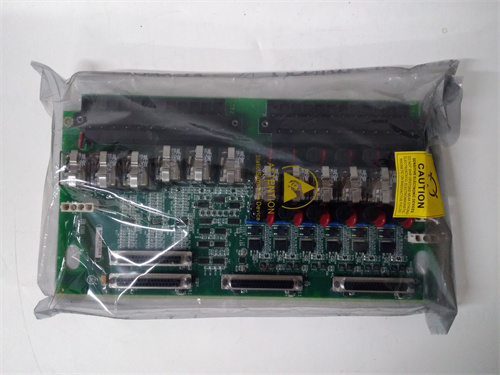

GE IS200TRLYS1B — это компактный и высоконадежный модуль силовых релевых выходов из серии Mark VIe, разработанный компанией GE для управления средними и низкими нагрузками в системах автоматизации промышленных процессов. Модуль GE IS200TRLYS1B специализируется на безопасной коммутации силовых цепей через надежные реле, обеспечивая передачу управляющих сигналов от систем управления (DSP-модули, PLC, DCS) к исполнительным механизмам: клапанам, миниатюрным насосам, электромагнитам и другим устройством с низким и средним током. Благодаря оптимизированной конструкции и использованию высококачественных компонентов, GE IS200TRLYS1B демонстрирует стабильную работу в условиях промышленных помещений, включая пыльность и умеренные колебания температуры, что делает его подходящим для энергетики, нефтегазовой, легкой и тяжелой промышленности. При использовании GE IS200TRLYS1B специалисты получают возможность эффективно управлять множеством нагрузок одновременно, снизить риски аварий и обеспечить непрерывность работы автоматизированных систем, например, в составе комплексов управления турбинами, конвейерами или производственными линиями. Детальную техническую документацию, схемы подключения и рекомендации по эксплуатации GE IS200TRLYS1B можно найти по ссылке: [ссылка на продукт GE IS200TRLYS1B]. Бренд GE подтверждает качество компонента через сертификацию на соответствие международным стандартам (IEC 61810-1, ISO 9001) и проверку на долговечность в реальных эксплуатационных условиях. GE IS200TRLYS1B является популярным выбором для модернизации существующих установок и создания новых систем автоматизации на базе GE Mark VIe, благодаря своей совместимости, компактности и доступной стоимости.
Технические параметры
- Производитель: GE (General Electric)
- Модель: GE IS200TRLYS1B
- Тип компонента: Модуль релевых выходов (силовые реле) для системы GE Mark VIe
- Рабочая температура: 0 °C до +60 °C (оптимизированный диапазон для промышленных помещений)
- Хранилищная температура: -40 °C до +85 °C
- Напряжение питания для катушек реле: +24 В постоянного тока (толерантность ±10%), источник питания из системы Mark VIe
- Потребляемая мощность: Максимальная 8 Вт (на все катушки реле)
- Количество реле: 12 независимых реле (НОМ-тип, нормально разомкнутое контактое устройство)
- Параметры контактов реле:
- Максимальное напряжение: 250 В переменного тока / 30 В постоянного тока
- Максимальный ток: 5 А на контакт (при номинальном напряжении)
- Тип контактов: Одноразрядное нормально разомкнутое (NO)
- Количество операций: ≥ 5 млн переключений (при номинальной нагрузке)
- Входные управляющие сигналы:
- Тип: Дискретные сигналы (TTL/CMOS)
- Количество: 12 каналов (по одному на каждое реле)
- Уровни сигнала: Лог. 0 (0–0,8 В), Лог. 1 (2,4–5 В)
- Сигнализация статуса:
- Дисковые индикаторы (LED) для каждого реле (светится при срабатывании реле)
- Выходной сигнал аварии (дискретный, открытое контактое устройство) — сигнализирует о неисправности модуля
- Размеры: 242 мм × 160 мм × 40 мм (ширина × глубина × высота) — стандартная монтажная панель для системы Mark VIe
- Вес: 800 г
- Защитный класс: IP20 (защита от контактов и крупной пыли)
- Совместимость: Полная совместимость с модулями GE Mark VIe (DSP, I/O), а также с PLC Siemens S7-1200/1500, Rockwell Micro800/ControlLogix и SCADA-системами WinCC, FactoryTalk
- Защитные функции:
- Защитный класс: IP20 (защита от контактов и крупной пыли)
- Защита катушек реле от обратного тока (встроенные диоды)
- Защита от электромагнитных помех (класс EN 61000-6-2)
- Защита от перегрева (пассивная тепловая защита)
- Изоляция: Гальваническая изоляция управляющих входов от силовых выходов (2 кВ)
- Сертификаты: IEC 61810-1, ISO 9001, CE, UL, CSA
- Срок гарантии: 3 года
- Комплект поставки: Модуль GE IS200TRLYS1B, кабели подключения (управляющие и силовые), крепежные элементы, инструкция по установке и эксплуатации, сертификат поверки.
Преимущества и особенности
- Большое количество реле: 12 независимых каналов позволяют управлять множеством исполнительных механизмов одновременно, минимизируя необходимость использования дополнительных модулей и снижая затраты на комплектацию системы.
- Компактность и универсальность: Стандартные размеры для системы Mark VIe и возможность коммутации нагрузок до 250 В переменного тока / 30 В постоянного тока делают GE IS200TRLYS1B подходящим для широкого спектра приложений, от управления миниатюрными устройством до средних нагрузок.
- Высокая надежность: Использование промышленных реле с ресурсом ≥ 5 млн переключений и защита от обратного тока обеспечивают долговечность работы в условиях интенсивной эксплуатации.
- Простота диагностики: LED-индикаторы статуса каждого реле позволяют быстро определять состояние модуля и выявлять неполадки (например, неисправность конкретного реле или управляющего сигнала) без дополнительного оборудования.
- Совместимость с системами GE: Полная интеграция с платформой Mark VIe и обратная совместимость с предыдущими поколениями систем упрощают модернизацию существующих установок и замену старых модулей.
- Гальваническая изоляция: Изоляция управляющих входов от силовых выходов (2 кВ) защищает систему управления от перегрузок и искажений сигналов из силовых цепей, повышая общую надежность автоматизации.
- Легкость монтажа и конфигурации: Универсальные крепежные элементы и отсутствие необходимости в сложной настройке позволяют быстро устанавливать и запускать модуль в эксплуатацию.
Примеры применения в отраслях
- Энергетика: Управление вспомогательными системами турбин и генераторов (клапаны системы охлаждения, электромагниты клапанов топлива, приводы индикаторов), а также сигнализационными устройствами на ТЭС, ГЭС и АЭС.
- Нефтегазовая отрасль: Контроль миниатюрных насосов, клапанов дозирования и сигнализационных устройств в добывающих установках и компрессорных станциях.
- Легкая промышленность: Управление приводами конвейеров, клапанов системы подачи материалов и устройством упаковки на производствах товаров народного потребления, текстилей и электроники.
- Химическая промышленность: Контроль клапанов дозирования химикатов, насосов системы очистки и сигнализационных устройств в лабораторных условиях и маломасштабных производствах.
- Автомобильная промышленность: Управление устройством сборочных линий, тестовых стендов и сигнализационными системами на заводах по производству автомобилей и автокомпонентов.
Сравнение с конкурентами
| Параметр | GE IS200TRLYS1B | Конкурентный продукт (Siemens SM 322 1HF22) | Конкурентный продукт (Rockwell 1756-OW16I) |
|---|---|---|---|
| Количество реле | 12 (НОМ) | 8 (НОМ) | 16 (НОМ) |
| Максимальный ток на контакт | 5 А | 6 А | 5 А |
| Максимальное напряжение | 250 В переменного тока / 30 В постоянного тока | 250 В переменного тока / 24 В постоянного тока | 250 В переменного тока / 30 В постоянного тока |
| Гальваническая изоляция | 2 кВ | 1 кВ | 2 кВ |
| Защитные функции | Обратный ток, ЭМП, перегрев | Обратный ток, ЭМП | Обратный ток, ЭМП |
| Совместимость с системами | GE Mark VIe/VI + сторонние PLC | Siemens TIA Portal | Rockwell FactoryTalk |
| Сигнализация аварии | Да (дискретный выход) | Нет | Да (цифровой сигнал) |
| Срок гарантии | 3 года | 2 года | 2 года |
| Цена | Средняя (доступная) | Средняя | Средняя |
Вывод по сравнению: GE IS200TRLYS1B занимает оптимальное положение на рынке благодаря сочетанию количества реле (12), надежности и доступной стоимости. В отличие от модуля Siemens (8 реле), он предлагает больше каналов для управления нагрузками, а по сравнению с модулем Rockwell (16 реле) имеет схожие параметры тока и напряжения, но при этом обеспечивает полную интеграцию с системами GE Mark VIe. Высокий уровень гальванической изоляции (2 кВ) и наличие сигнала аварии превосходят возможности конкурента Siemens, а длительная гарантия (3 года) подтверждает надежность компонента. GE IS200TRLYS1B является идеальным выбором для предприятий, использующих оборудование GE, а также для проектов, где требуется управление множеством средних и низких нагрузок с высокой надежностью и низкими эксплуатационными затратами.
Советы по выбору и мера предосторожности
- При выборе GE IS200TRLYS1B убедитесь в соответствии максимального тока реле (5 А) с требованиями ваших нагрузок — не превышайте указанные параметры, чтобы избежать перегрева и повреждения контактов реле.
- Осуществляйте монтаж модуля в сухих, хорошо проветренных помещениях с температурой в пределах 0 °C до +60 °C — избегайте попадания влаги, пыли и агрессивных газов, а также обеспечьте свободный доступ к LED-индикаторам для удобства диагностики.
- Используйте только оригинальные кабели и соединители GE для подключения управляющих сигналов и силовых цепей — некачественные подключения могут привести к короткому замыканию, перегревам и снижению надежности работы.
- При подключении индуктивных нагрузок (электромагниты, миниатюрные двигатели) дополнительно установите защита от индуктивных пусковых токов (например, диоды или варистеры) — это предотвратит повреждение контактов реле и продлит срок службы модуля.
- Регулярно проверяйте состояние LED-индикаторов и сигнал аварии — при неисправности конкретного реле или модуля в целом немедленно остановите эксплуатацию и замените компонент.
- Избегайте монтажа модуля вблизи высоковольтных кабелей, трансформаторов и других источников электромагнитных помех — это может искажать управляющие сигналы и снизить надежность работы реле.
- Для обеспечения избыточности управления критическими нагрузками можно параллельно подключать два реле на одну нагрузку (согласно рекомендациям GE) — это повысит безопасность и непрерывность работы системы.
