Описание
Описание продукта

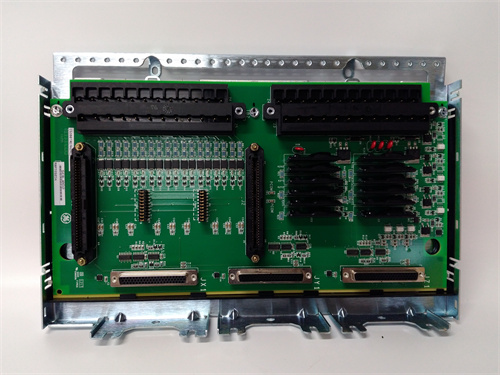

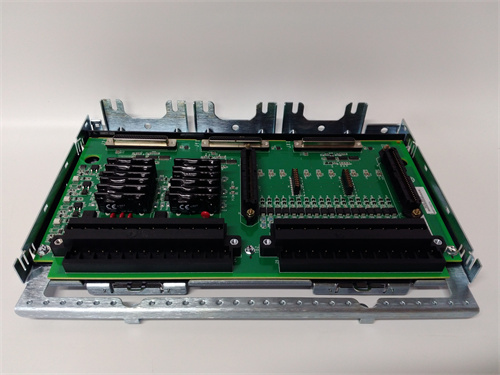

GE IS200TRPAH2A — это высокопроизводительный модуль аналоговых выходов из серии Mark VIe, разработанный компанией GE для преобразования цифровых управляющих сигналов в аналоговые сигналы, предназначенные для управления исполнительными механизмами в критических промышленных процессах. Модуль GE IS200TRPAH2A специализируется на формировании стабильных токовых или напряжностных сигналов, обеспечивая высокую точность и линейность передачи данных от систем управления (DSP-модули, PLC, DCS) к регулируемым приводам: серводвигателям, дроссельным клапанам, регуляторам давления и другим устройством с аналоговым управлением. Благодаря продвинутой электронике и защищенной конструкции, GE IS200TRPAH2A демонстрирует стабильную работу в условиях агрессивной промышленной среды (пыльность, колебания температуры, электромагнитные помехи), что делает его идеальным для энергетики, нефтегазовой и тяжелой промышленности. При использовании GE IS200TRPAH2A специалисты получают возможность точного регулирования параметров производственных процессов, снизить риски аварий и повысить общую эффективность автоматизированных систем управления турбинами, генераторами, компрессорами и другими высоконагруженными агрегатами. Детальную техническую документацию, схемы подключения и рекомендации по эксплуатации GE IS200TRPAH2A можно найти по ссылке: [ссылка на продукт GE IS200TRPAH2A]. Бренд GE подтверждает качество компонента через сертификацию на соответствие международным стандартам (IEC 61010-1, ISO 9001) и многолетнюю практику применения в крупнейших промышленных объектах мира. GE IS200TRPAH2A является ключевым компонентом систем GE Mark VIe, благодаря своей совместимости, производительности и надежности в критических приложениях.
Технические параметры
- Производитель: GE (General Electric)
- Модель: GE IS200TRPAH2A
- Тип компонента: Модуль аналоговых выходов для системы GE Mark VIe
- Рабочая температура: 0 °C до +60 °C (оптимизированный диапазон для промышленных помещений)
- Хранилищная температура: -40 °C до +85 °C
- Напряжение питания: +24 В постоянного тока (толерантность ±10%), источник питания из системы Mark VIe
- Потребляемая мощность: Максимальная 15 Вт
- Каналы аналоговых выходов:
- Количество: 8 независимых каналов (настраиваемые)
- Разрешение: 16 бит
- Поддерживаемые типы сигналов:
- Токовые сигналы: 4–20 мА (максимальный ток на канал: 25 мА)
- Напряжностные сигналы: 0–10 В, ±10 В
- Линейность: ±0,1% полного диапазона (FS)
- Стабильность нуля: ≤ 50 мВ/°C
- Время установа: ≤ 10 мс (до ±0,1% FS)
- Уровень шума: ≤ 20 мВ (пик-пик)
- Коммуникационные интерфейсы:
- Основной интерфейс: Двухпутная избыточная серийная связь (RS-485) — поддержка протокола GE Speedtronic
- Вспомогательный интерфейс: Ethernet (10/100 Мбит/с, RJ45) — для конфигурации и диагностики (протокол TCP/IP)
- Размеры: 242 мм × 160 мм × 40 мм (ширина × глубина × высота) — стандартная монтажная панель для системы Mark VIe
- Вес: 820 г
- Защитный класс: IP20 (защита от контактов и крупной пыли)
- Совместимость: Полная совместимость с модулями GE Mark VIe (DSP, I/O), а также с PLC Siemens S7-400/1500, Rockwell ControlLogix и SCADA-системами WinCC, FactoryTalk, Wonderware
- Защитные функции:
- Защита от короткого замыкания на выходах (автоматическое ограничение тока)
- Защит от перегрева (встроенный термостат)
- Защит от электромагнитных помех (класс EN 61000-6-2)
- Защит от обратного тока (встроенные диоды)
- Изоляция: Гальваническая изоляция каналов (2,5 кВ) от общей шины и между каналами
- Сигнализация статуса:
- Дисковые индикаторы (LED) для каждого канала (светится при наличии выходного сигнала)
- Выходной сигнал аварии (дискретный, открытое контактое устройство)
- Сертификаты: IEC 61010-1, ISO 9001, CE, UL, CSA
- Срок гарантии: 3 года
- Комплект поставки: Модуль GE IS200TRPAH2A, кабель Ethernet (1 м), адаптер для подключения к системе Mark VIe, инструкция по установке и конфигурации, сертификат поверки.
Преимущества и особенности
- Высокая точность и линейность: Разрешение 16 бит и линейность ±0,1% FS обеспечивают точное формирование аналоговых сигналов, критических для регулирования чувствительных исполнительных механизмов.
- Настраиваемые каналы: Возможность выбора типа сигнала (4–20 мА, 0–10 В, ±10 В) для каждого из 8 каналов делает GE IS200TRPAH2A универсальным для управления различными типами приводов и регуляторов.
- Стабильность работы: Низкая температурая дрейф нуля (≤ 50 мВ/°C) и высокая стабильность выходного сигнала гарантируют неизменность параметров управления при колебаниях окружающей температуры.
- Надежная коммуникация: Двухпутная избыточная серийная связь обеспечивает стабильную передачу цифровых управляющих сигналов от системы Mark VIe, предотвращая сбои из-за потери связи.
- Комплексная защита: Защита от короткого замыкания, перегрева и электромагнитных помех гарантирует безопасность модуля и подключенных исполнительных механизмов, продлевая срок службы системы.
- Совместимость с системами GE: Полная интеграция с платформой Mark VIe и обратная совместимость с предыдущими поколениями систем упрощают модернизацию существующих установок и замену старых модулей аналоговых выходов.
- Простота конфигурации и диагностики: Совместимость с программным обеспечением GE ToolboxST позволяет быстро настраивать тип сигнала для каждого канала, а LED-индикаторы и сигнал аварии обеспечивают удобную диагностику.
Примеры применения в отраслях
- Энергетика: Регулирование дроссельных клапанов турбин, управление скоростью вращения генераторов, регулировка системы охлаждения и подачи топлива на ТЭС, ГЭС и АЭС.
- Нефтегазовая отрасль: Регулирование клапанов трубопроводов, управление скоростью компрессоров, дозировка химикатов в процессе переработки нефти и газа.
- Тяжелая промышленность: Регулирование скорости приводов мельниц, управление уровнем материала в цементных заводах и металлургических печах, регулировка давления в гидравлических системах.
- Химическая промышленность: Регулирование температуры и давления в реакторах, дозировка реагентов, управление уровнем жидкостей в агрессивных средах.
- Морская техника: Управление энергетическими установками кораблей и океанских платформ, регулировка приводов вспомогательного оборудования в морских условиях.
Сравнение с конкурентами
| Параметр | GE IS200TRPAH2A | Конкурентный продукт (Siemens SM 332) | Конкурентный продукт (Rockwell 1756-OF8) |
|---|---|---|---|
| Количество каналов | 8 (настраиваемые) | 4 (настраиваемые) | 8 (настраиваемые) |
| Разрешение | 16 бит | 14 бит | 16 бит |
| Линейность | ±0,1% FS | ±0,2% FS | ±0,1% FS |
| Гальваническая изоляция | 2,5 кВ (между каналами) | 1 кВ (между каналами) | 2 кВ (между каналами) |
| Коммуникационные интерфейсы | RS-485 (избыточный) + Ethernet | Profibus DP + Ethernet | ControlNet + Ethernet |
| Максимальный ток на канал | 25 мА | 20 мА | 22 мА |
| Срок гарантии | 3 года | 2 года | 2 года |
| Цена | Средняя (премиум-сегмент) | Средняя | Средняя |
Вывод по сравнению: GE IS200TRPAH2A превосходит конкурентов по количеству каналов (8), уровню гальванической изоляции (2,5 кВ) и максимальному току на канал (25 мА). В отличие от модуля Siemens (4 канала), он предлагает больше возможностей для управления исполнительными механизмами, а по сравнению с модулем Rockwell имеет более высокий уровень изоляции и длительную гарантию (3 года). Высокая точность (16 бит) и линейность (±0,1% FS) соответствуют параметрам лучших аналогов на рынке, а избыточная коммуникация RS-485 делает его особенно надежным для критических приложений. GE IS200TRPAH2A является оптимальным выбором для предприятий, использующих системы GE Mark VIe, а также для проектов, где требуется высокая точность и надежность аналогового управления с минимальными эксплуатационными затратами.
Советы по выбору и мера предосторожности
- При выборе GE IS200TRPAH2A убедитесь в соответствии типа и диапазона выходного сигнала с требованиями ваших исполнительных механизмов — используйте программное обеспечение GE ToolboxST для настройки каждого канала под конкретную нагрузку.
- Осуществляйте монтаж модуля в сухих, хорошо проветренных помещениях с температурой в пределах 0 °C до +60 °C — избегайте попадания влаги, пыли и агрессивных газов на электронные компоненты.
- Используйте только оригинальные кабели и соединители GE для подключения питания, коммуникационных линий и исполнительных механизмов — некачественные подключения могут привести к искажению сигнала и снижению точности.
- Перед подключением проверьте настройки каналов и соответствие напряжения питания — не допускайте подключения к несоответствующему источнику, чтобы избежать повреждения модуля.
- Регулярно проверяйте состояние LED-индикаторов и сигнал аварии — при возникновении неполадок (например, короткое замыкание на канале) немедленно остановите эксплуатацию и устраните причину.
- Избегайте монтажа модуля вблизи высоковольтных кабелей, трансформаторов и других источников электромагнитных помех — это может искажать аналоговые выходные сигналы, даже несмотря на наличие защиты.
- Для повышения надежности системы можно использовать два модуля GE IS200TRPAH2A в режиме избыточности (по одному на основной и резервный канал управления) — это предотвратит остановки при сбое одного модуля.
