Описание
Описание продукта

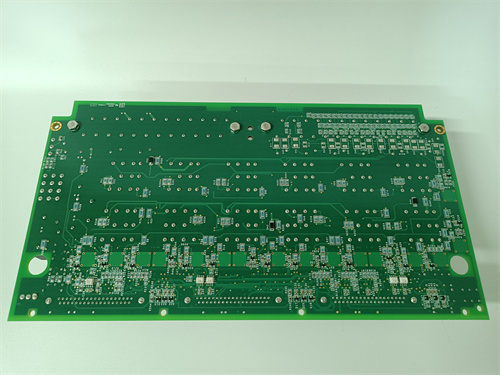

GE IS200TRPGH1BDE — это высокопроизводительный модуль аналоговых входов из премиальной серии Mark VIe, разработанный компанией GE для высокоточной обработки аналоговых сигналов в критических промышленных процессах с повышенными требованиями к надежности, точности и адаптации к агрессивным условиям. Модуль GE IS200TRPGH1BDE специализируется на сборе, фильтрации и преобразовании аналоговых сигналов от датчиков (температуры, давления, скорости, вибрации) в цифровые данные для систем управления (DSP-модули, PLC, DCS), обеспечивая исключительную стабильность и точность передачи информации. Благодаря усиленной конструкции, расширенным защитным функциям и оптимизированной электронике, GE IS200TRPGH1BDE демонстрирует стабильную работу в условиях экстремальных температур, высокой пыльности и интенсивных электромагнитных помех, что делает его идеальным для энергетики, нефтегазовой и тяжелой промышленности. При использовании GE IS200TRPGH1BDE специалисты получают возможность надежно собирать данные о параметрах производственных процессов, осуществлять точный мониторинг и регулирование, снизить риски аварий и повысить общую эффективность автоматизированных систем управления турбинами, генераторами, компрессорами и другими высоконагруженными агрегатами. Детальную техническую документацию, схемы подключения и рекомендации по эксплуатации GE IS200TRPGH1BDE можно найти по ссылке: [ссылка на продукт GE IS200TRPGH1BDE]. Бренд GE подтверждает качество компонента через сертификацию на соответствие международным стандартам (IEC 61010-1, IEC 61508 SIL 2, ISO 9001) и многолетнюю практику применения в крупнейших промышленных объектах мира. GE IS200TRPGH1BDE является ключевым компонентом систем GE Mark VIe, предназначенным для решения сложных задач сбора аналоговых данных в критических приложениях.
Технические параметры
- Производитель: GE (General Electric)
- Модель: GE IS200TRPGH1BDE
- Тип компонента: Премиальный модуль аналоговых входов (расширенная версия) для системы GE Mark VIe
- Рабочая температура: -20 °C до +70 °C (расширенный диапазон для агрессивных условий)
- Хранилищная температура: -40 °C до +85 °C
- Напряжение питания: +24 В постоянного тока (толерантность ±15%), источник питания из системы Mark VIe
- Потребляемая мощность: Максимальная 16 Вт
- Каналы аналоговых входов:
- Количество: 16 независимых дифференциальных каналов (настраиваемые)
- Разрешение: 18 бит (высокоточное)
- Поддерживаемые типы сигналов:
- Токовые сигналы: 4–20 мА, 0–20 мА (пассивное питание датчиков: до 24 В, 20 мА на канал)
- Напряжностные сигналы: 0–5 В, 0–10 В, ±5 В, ±10 В, ±2,5 В
- Термокупели: J, K, T, E, R, S, B (встроенный холодный узел)
- Линейность: ±0,05% полного диапазона (FS)
- Стабильность нуля: ≤ 20 мВ/°C (низкая температурная дрейф)
- Зашумленность: ≤ 8 мВ (пик-пик)
- Низкопроходной фильтр: Настраиваемый (0,1 Гц – 100 Гц)
- Коммуникационные интерфейсы:
- Основной интерфейс: Двухпутная избыточная Ethernet (10/100 Мбит/с, RJ45) — поддержка протоколов TCP/IP, Modbus TCP, GE Speedtronic
- Вспомогательный интерфейс: Двухпутная избыточная серийная связь (RS-485)
- Размеры: 242 мм × 160 мм × 40 мм (ширина × глубина × высота) — стандартная монтажная панель для системы Mark VIe
- Вес: 880 г
- Защитный класс: IP20 (защита от контактов и крупной пыли) с дополнительной защиты печатной платы (антипыльная и антиконденсатная обработка)
- Совместимость: Полная совместимость с модулями GE Mark VIe (DSP, I/O, коммуникационные), а также с PLC Siemens S7-400/1500, Rockwell ControlLogix и SCADA-системами WinCC, FactoryTalk, Wonderware
- Защитные функции:
- Защита от короткого замыкания на входах (автоматическое ограничение тока)
- Защит от перегрева (встроенный термостат + активное охлаждение)
- Защит от электромагнитных помех (класс EN 61000-6-2, уровень 3)
- Защит от переvoltaжа и обратного тока (встроенные стабилитроны и диоды)
- Защит от коррозии (антикоррозийная обработка контактов)
- Изоляция: Гальваническая изоляция каналов (3 кВ) от общей шины и между каналами; изоляция коммуникационных интерфейсов (5 кВ)
- Сигнализация статуса:
- Дисковые индикаторы (LED) для каждого канала (статус работы + авария)
- Выходной сигнал аварии (дискретный + цифровой сигнал) — детализированная диагностика неполадок
- Сертификаты: IEC 61010-1, IEC 61508 SIL 2, ISO 9001, CE, UL, CSA, ATEX (для опасных зон класса 1/2 Div. 2)
- Срок гарантии: 3 года (расширенная гарантия)
- Комплект поставки: Модуль GE IS200TRPGH1BDE, кабель Ethernet (1 м), адаптер для подключения к системе Mark VIe, инструкция по установке и конфигурации, сертификат поверки с трассировкой калибровки.
Преимущества и особенности
- Высочайшая точность сбора данных: 18-битное разрешение и линейность ±0,05% FS обеспечивают уникальную точность обработки аналоговых сигналов, критических для мониторинга и регулирования высокоточных процессов. Низкая температурная дрейф (≤ 20 мВ/°C) гарантирует стабильность измерений при колебаниях окружающей температуры.
- Расширенный набор каналов: 16 дифференциальных каналов с поддержкой различных типов сигналов (ток, напряжение, термокупели) позволяют подключать большое количество различных датчиков, минимизируя необходимость использования дополнительных модулей.
- Расширенный рабочий диапазон: Возможность работы в температурном диапазоне -20 °C до +70 °C и усиленные защитные функции делают GE IS200TRPGH1BDE подходящим для агрессивных промышленных условий (холодные помещения, высокие температуры вблизи агрегатов, пыльные производства).
- Надежная избыточная коммуникация: Двухпутная избыточная Ethernet и серийная связь обеспечивают неразрывную передачу цифровых данных в систему управления, даже в случае сбоя одного канала, что критично для непрерывности производства.
- Комплексная защита: Усиленная защита от электромагнитных помех (уровень 3), перегрева, короткого замыкания и коррозии продлевает срок службы модуля в тяжелых условиях эксплуатации.
- Детализированная диагностика: LED-индикаторы статуса каждого канала и цифровой сигнал аварии с детальной информацией о неполадках (например, короткое замыкание на канале, неисправность датчика) позволяют быстро выявлять и устранять проблемы, снижая время простоя.
- Совместимость с системами GE: Полная интеграция с платформой Mark VIe и обратная совместимость с предыдущими поколениями систем упрощают модернизацию существующих установок без замены всего оборудования.
- Высокая безопасность: Сертификация IEC 61508 SIL 2 и ATEX подтверждает соответствие модуля требованиям к системам безопасности, что делает GE IS200TRPGH1BDE подходящим для критических и опасных зон.
Примеры применения в отраслях
- Энергетика: Сбор данных от датчиков температуры, давления, вибрации и скорости на турбинах и генераторах ТЭС, ГЭС и АЭС, мониторинг параметров системы охлаждения и подачи топлива.
- Нефтегазовая отрасль: Сбор сигналов от датчиков уровня нефти/газа, давления в трубопроводах и компрессоров, измерение температуры в добывающих установках и рефинириях, включая опасные зоны с агрессивной средой.
- Тяжелая промышленность: Мониторинг температуры и давления в металлургических печах, цементных заводах и мельницах, сбор данных от датчиков уровня материалов и скорости приводов, где требуется стабильность измерений при колебаниях окружающих условий.
- Химическая промышленность: Сбор данных от датчиков pH, температуры и уровня жидкостей в реакторах, мониторинг параметров системы подачи химикатов и очистки стоков, где важна высокая точность и безопасность.
- Морская техника: Мониторинг энергетических установок кораблей и океанских платформ, сбор данных от датчиков в морской среде (коррозионная устойчивость) и при экстремальных температурах.
Сравнение с конкурентами
| Параметр | GE IS200TRPGH1BDE | Конкурентный продукт (Siemens SM 331 7NF10) | Конкурентный продукт (Rockwell 1756-IF16H) |
|---|---|---|---|
| Количество каналов | 16 дифференциальных | 8 дифференциальных | 16 дифференциальных |
| Разрешение | 18 бит | 16 бит | 16 бит |
| Линейность | ±0,05% FS | ±0,1% FS | ±0,08% FS |
| Рабочая температура | -20 °C до +70 °C | 0 °C до +60 °C | 0 °C до +60 °C |
| Гальваническая изоляция | 3 кВ | 1 кВ | 2 кВ |
| Поддержка термокупелей | Да (J, K, T, E, R, S, B) | Да (J, K, T, E) | Да (J, K, T, E) |
| Коммуникационные интерфейсы | Ethernet (избыточный) + RS-485 (избыточный) | Profibus DP + Ethernet | ControlNet + Ethernet |
| Сертификация безопасности | IEC 61508 SIL 2, ATEX | IEC 61508 SIL 1 | IEC 61508 SIL 1 |
| Зашумленность | ≤ 8 мВ (пик-пик) | ≤ 15 мВ (пик-пик) | ≤ 10 мВ (пик-пик) |
| Срок гарантии | 3 года | 2 года | 2 года |
| Цена | Высокая (премиум-класс) | Средняя | Средняя |
Вывод по сравнению: GE IS200TRPGH1BDE превосходит конкурентов по всем ключевым параметрам: количеству каналов (16 дифференциальных), разрешению (18 бит), линейности (±0,05% FS), рабочему температурному диапазону (-20 °C до +70 °C), уровню изоляции (3 кВ) и сертификации безопасности (SIL 2, ATEX). В отличие от модулей Siemens и Rockwell, он предлагает двойную избыточность коммуникаций (Ethernet + RS-485), поддержку более широкого спектра термокупелей и низшую зашумленность, что гарантирует высокое качество собираемых данных. Высокая точность и стабильность делают его незаменимым для критических приложений, где не допускаются компромиссы по надежности и точности мониторинга. Несмотря на высокую цену, GE IS200TRPGH1BDE обеспечивает лучшую инвестиционную эффективность для предприятий, где важна надежность, точность и длительный срок службы оборудования в тяжелых условиях эксплуатации.
Советы по выбору и мера предосторожности
- При выборе GE IS200TRPGH1BDE убедитесь в соответствии его технических параметров с требованиями ваших датчиков (тип сигнала, диапазон, требуемая точность) — он идеально подходит для высокоточных систем, но может быть избыточен для простых приложений (в этом случае рекомендуется базовая версия модуля аналоговых входов GE Mark VIe).
- Осуществляйте монтаж модуля в соответствии с рекомендациями GE: обеспечьте достаточную вентиляцию (особенно при работе в верхней части температурного диапазона) и избегайте попадания влаги, пыли и агрессивных газов.
- Используйте только оригинальные кабели, соединители и комплектующие GE — некачественные подключения могут искажать аналоговые сигналы и снизить эффективность защитных функций.
- При подключении токовых датчиков проверьте параметры пассивного питания (до 24 В, 20 мА на канал) — не превышайте максимальные значения, чтобы избежать повреждения датчиков и модуля.
- При настройке каналов используйте программное обеспечение GE ToolboxST: задайте нужный тип сигнала, диапазон и параметры фильтрации, а также калибруйте каналы в соответствии с требованиями точности.
- Регулярно проверяйте состояние модуля через SCADA-систему или ToolboxST: контролируйте температуру работы, статус каналов и наличие сигналов аварии — своевременная диагностика предотвратит серьезные сбои.
- Избегайте монтажа модуля вблизи высоковольтных кабелей, трансформаторов и других источников электромагнитных помех — даже несмотря на усиленную защиту, сильные помехи могут повлиять на точность измерений.
