Описание

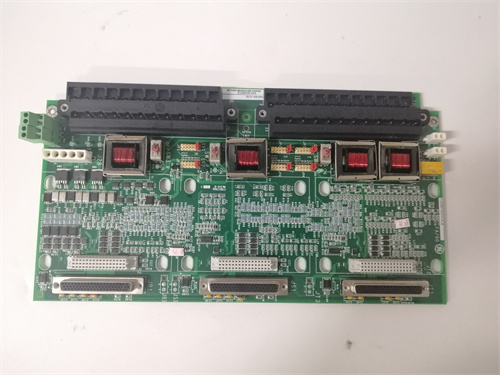

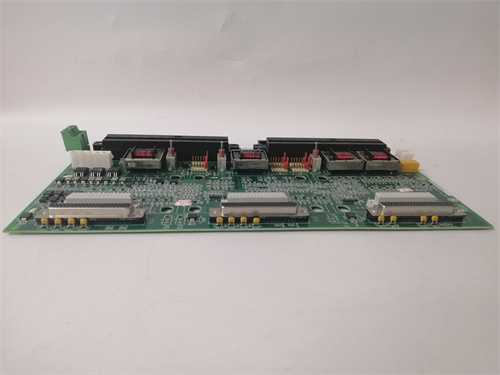

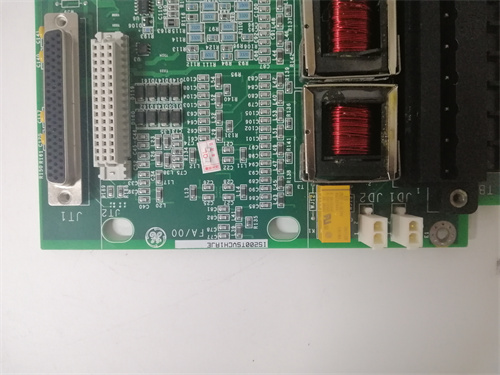

Общая характеристика продукта: GE IS200TSVCH1A
Технические параметры GE IS200TSVCH1A
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль сигнальной обработки аналоговых сигналов для системы GE Mark VIe, серии GE Mark VIe Control Systems |
| Параметры сигнальной обработки | • Тип входных сигналов: Аналоговые (4–20 мА, 0–10 В DC)
• Количество входных каналов: 8 (индивидуально настраиваемые) • Погрешность обработки: ≤±0.1% (в диапазоне 0–65 °C) • Задержка передачи данных: ≤0.5 мс • Фильтрация: FIR-фильтр (частота среза 50 Гц) для подавления электромагнитных помех |
| Коммуникация с Mark VIe | • Интерфейс: Подключение к шине GE IS200CHSOH1A
• Протокол: Проприетарный протокол GE Mark VIe • Максимальная скорость передачи: 100 Мбит/с • Поддержка модулей: Совместим с контроллерами IS200VCAH1B, коммуникационными модулями IS420ESWBH1A |
| Питание | • Входное напряжение: 5 В DC (от шине Mark VIe)
• Потребляемый ток: ≤150 мА • Защита от перепадов: ±10% от номинального (автоматическое регулирование) |
| Эксплуатационные условия | • Температурный диапазон: 0 °C – +65 °C (рабочий)
• Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤2 Гц (продолжительная), ≤10 Гц (кратковременная, ≤10 мин) • Класс защиты корпуса: IP20 (IEC 60529) — для монтажа в закрытых контроллерных щитах |
| Размеры и монтаж | • Размеры: 130 × 95 × 40 мм (Ш×Г×В)
• Вес: ≤350 г • Тип монтажа: Вставной модуль в шину IS200CHSOH1A • Подключение к датчикам: Клеммные зажимы (для кабелей 0.5–2.5 мм²) |
| Сертификации | CE, UL 1998, IEC 61508 (SIL 2), EN 61000-6-2, RoHS |
Преимущества и особенности GE IS200TSVCH1A
-
Высокая точность и стабильность обработки сигналов
Погрешность ≤±0.1% и использование FIR-фильтров делают GE IS200TSVCH1A идеальным для обработки чувствительных аналоговых сигналов (от датчиков температуры, давления турбины). Это гарантирует, что контроллер Mark VIe получает только достоверные данные, предотвращая ошибки в регулировании режима (например, нежелательное снижение скорости турбины из-за искажения сигнала датчика).
-
Индивидуальная настройка каналов и диагностика
8 входных каналов GE IS200TSVCH1A могут быть настроены под разные типы сигналов (4–20 мА или 0–10 В DC) индивидуально — удобно для интеграции с различными датчиками (например, один канал для температуры, другой для давления). Встроенная диагностика отслеживает состояние каждого канала и датчика (обрыв, перегрузка), отправляя детальные алерты в контроллер — операторы локализуют проблему за 5–10 минут, сокращая простои.
-
Защита от электромагнитных помех
FIR-фильтр с частотой среза 50 Гц подавляет помехи от мощного промышленного оборудования (трансформаторы, электродвигатели), которые часто возникают в энергетических объектах. Благодаря этому GE IS200TSVCH1A стабильно работает даже в условиях сильного электромагнитного поля, не искажая сигналы и не вызывая сбоев в работе турбины.
-
Легкая интеграция с системой Mark VIe
Полная совместимость с шиной IS200CHSOH1A и контроллерами Mark VIe означает, что GE IS200TSVCH1A автоматически определяется системой при монтаже — не требуется сложной конфигурации через дополнительное ПО. Настройки фильтрации и каналов осуществляются через привычное GE Turbine Control Software (TCS), что упрощает работу технического персонала.
Примеры применения GE IS200TSVCH1A
-
Газотурбинная электростанция (ГТЭС): Мониторинг температуры выхлопов
В ГТЭС с 2 газотурбинами GE IS200TSVCH1A подключен к 4 датчикам температуры выхлопных газов (расположенным на каждом этапе турбины) и контроллеру GE IS200VCAH1B. Каждый канал модуля обрабатывает сигнал от одного датчика (4–20 мА), фильтрует помехи и передаёт данные о температуре (например, 590 °C ±0.59 °C) в контроллер за 0.4 мс. При росте температуры на одном из этапов до 610 °C GE IS200TSVCH1A сигнализирует контроллеру, который снижает подачу природного газа на 10% — это предотвращает перегрев лопаток и сохраняет их ресурс (продолжительность работы увеличивается на 20%).
-
Комбинированный энергоблок (КЭБ): Синхронизация крутящего момента
В КЭБ с газовой (180 МВт) и паровой (120 МВт) турбинами GE IS200TSVCH1A обрабатывает сигналы от 3 датчиков крутящего момента: один на газотурбине (сигнал 0–10 В DC), два на паровой (сигналы 4–20 мА). Модуль преобразует и синхронизирует данные (например, 1150 Н·м ±1.15 Н·м для газотурбины, 980 Н·м ±0.98 Н·м для паровой) и передаёт их в контроллер. Контроллер регулирует нагрузку, распределяя крутящий момент между турбинами так, чтобы общая мощность не превышала 300 МВт — задержка передачи ≤0.5 мс гарантирует, что регулировка происходит без задержек, и отклонение мощности не превышает 0.3 МВт.
-
Гидроэлектростанция (ГЭС): Контроль уровня воды в турбине
В ГЭС с 4 гидротурбинами GE IS200TSVCH1A используется для обработки сигналов от 2 датчиков уровня воды (в водопроводе к турбинам). Модуль принимает сигналы 4–20 мА от датчиков, фильтрует помехи от гидрогенераторов и передаёт данные о уровне (например, 355 м ±0.355 м) в контроллер. При падении уровня ниже 350 м GE IS200TSVCH1A отправляет алерт, и контроллер снижает скорость вращения турбин на 15% — это предотвращает засушку турбины и повреждение подшипников.
Сравнение с конкурентами
| Параметр | GE IS200TSVCH1A | Siemens SM 331 (6ES7331-7NF10-0AB0) | ABB AI830 (3BSE013240R1) |
|---|---|---|---|
| Количество входных каналов | 8 (индивидуально настраиваемые) | 8 (одинаковый тип сигнала) | 8 (индивидуально настраиваемые) |
| Погрешность обработки | ≤±0.1% | ≤±0.2% | ≤±0.15% |
| Задержка передачи | ≤0.5 мс | ≤1.0 мс | ≤0.8 мс |
| Совместимость с Mark VIe | Полная | Требует адаптера + драйверы | Требует шлюза протоколов |
| Фильтрация помех | FIR-фильтр (50 Гц) | RC-фильтр (настраиваемый) | FIR-фильтр (60 Гц) |
Рекомендации по выбору и мерам предосторожности
-
Рекомендации по выбору: Используйте GE IS200TSVCH1A если:
- Операционируете с системой GE Mark VIe (контроллеры IS200VCAH1B, шины IS200CHSOH1A) и нуждаетесь в точной обработке аналоговых сигналов от датчиков турбины (температура, давление, крутящий момент).
- Требуете защиты от электромагнитных помех (например, в объектах с мощными трансформаторами) — FIR-фильтр GE IS200TSVCH1A эффективно подавляет помехи, сохраняя достоверность данных.
- Ищете модуль с индивидуальной настройкой каналов для интеграции с разными типами датчиков (4–20 мА, 0–10 В DC) — это сокращает количество компонентов в системе и снижает затраты.
-
Меры предосторожности:
- При подключении датчиков к GE IS200TSVCH1A используйте экранированные кабели (для сигналов 4–20 мА) — неэкранированные кабели увеличивают количество помех и искажают сигналы.
- Не превышайте максимальный диапазон входных сигналов (4–20 мА или 0–10 В DC) — перегрузка канала может повредить модуль и привести к потере данных о состоянии турбины.
- При замене GE IS200TSVCH1A отключите питание шине Mark VIe — работа с подключенной силой может повредить контроллер или новые компоненты.
- Регулярно проверяйте диагностические данные модуля через GE Turbine Control Software (TCS) — оповещения о проблемах с каналами (например, низкий уровень сигнала) нужно устранить сразу, чтобы избежать сбоев в работе турбины.
- Настройте FIR-фильтр под частоту помех в вашем объекте (стандартно 50 Гц) — неправильная настройка может не подавить помехи или искажать полезный сигнал.
IS200TSVCH1A
