Описание
Общая информация о продукте

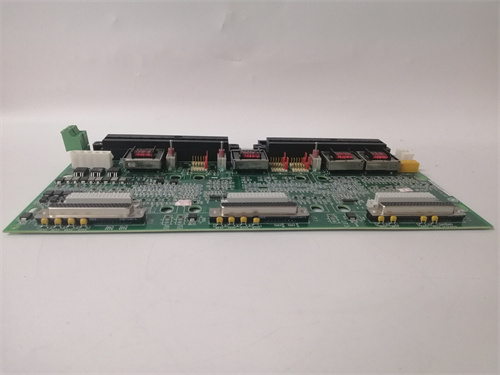

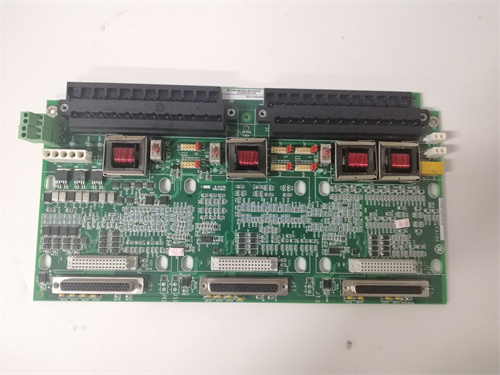

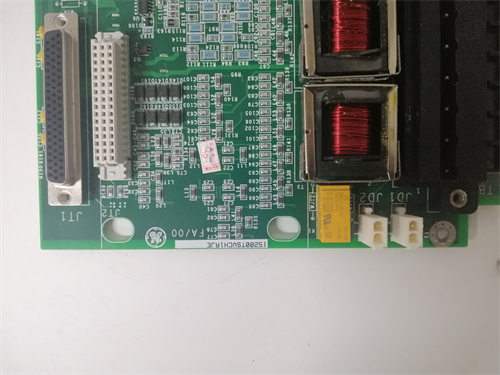

Первым делом представим GE IS200TSVCH1A — это модуль управления турбинным скоростным регулированием (turbine speed control module) для систем автоматизации GE Mark VIe, специализирующийся на точном контроле скорости ротора газотурбин, паротурбин и комбинированных циклов. Модуль выступает ключевым компонентом для стабильной работы turbomachinery, обеспечивая регулировку скорости в режимах пуска, холостого хода и нагрузки, а также защиту от превышения критических параметров. Детальную информацию о технических характеристиках, алгоритмах регулировки и совместимости с Mark VIe можно найти на официальном ресурсе по ссылке: [ссылка на продукт GE IS200TSVCH1A].
Модуль GE IS200TSVCH1A отличается высокой точностью регулировки и отказоустойчивостью — например, на газотурбинной электростанции он контролирует скорость ротора турбины (от 0 до 30 000 об/мин) с точностью ±0,01%, используя сигналы от датчиков скорости и корректируя положение топливных клапанов через выходные модули Mark VIe. Благодаря встроенной защите от аварий, GE IS200TSVCH1A автоматически активирует тормозную систему при превышении скорости на 110% номинальной, предотвращая разрушение ротора. Также GE IS200TSVCH1A легко интегрируется с другими модулями Mark VIe (например, аналоговым входным модулем GE IS200IOCCH1A или коммуникационным модулем GE IS200COMMH1A), формируя единую систему управления турбиной с реальным временем.
Технические параметры продукта
GE IS200TSVCH1A имеет технические характеристики, оптимизированные для точного контроля скорости и работы в условиях turbomachinery:
-
Параметры регулировки скорости:
- Диапазон регулируемой скорости: 0–60 000 об/мин — подходит для большинства промышленных турбин (газовых, паровых, компрессорных);
- Точность регулировки: ±0,01% от номинальной скорости — гарантирует стабильную работу турбины при различных нагрузках;
- Скорость отклика: ≤10 мс (время реакции на изменение нагрузки) — критично для предотвращения резких колебаний скорости;
- Поддерживаемые алгоритмы: PID-регуляция (с настраиваемыми коэффициентами), адаптивная регулировка (автоматическое корректирование параметров при износе компонентов), режим «спуск по кривой» (плавное снижение скорости при остановке).
-
Параметры входов/выходов и коммуникации:
- Входы: 4 аналоговых входа (0–10 В DC / 4–20 мА) для сигналов от датчиков скорости; 2 цифровых входа для аварийных сигналов (тормоз, отключение топлива);
- Выходы: 2 аналоговых выхода (4–20 мА) для управления топливными клапанами или гидроприводами; 1 цифровой выход для активации тормозной системы;
- Коммуникационная шина: Backplane шасси Mark VIe (EtherNet/IP) — передача данных с контроллером с латентностью ≤1 мс;
- Поддерживаемые протоколы: Modbus TCP, OPC UA — для связи с SCADA-системами и операторскими панелями.
-
Параметры защиты и устойчивости:
- Оптоизоляция: 3000 В AC между входами/выходами и шиной питания — высшая степень защиты от замыканий и перепадов напряжения;
- Устойчивость к вибрациям: До 5 г (10–2000 Гц) — соответствует требованиям к оборудованию, установленному вблизи турбин;
- Температурный диапазон работы: -25 °C до +75 °C — адаптация к экстремальным температурам в турбинных залах;
- Устойчивость к электромагнитным помехам (EMC): Соответствует MIL-STD-461F (класс A) — устойчив к помехам от генераторов, трансформаторов и высоковольтных линий;
- Защита от сбоев: Дублирование критических компонентов (память, тактовый генератор) — предотвращает выход модуля из строя при отказе одного из элементов.
Преимущества и особенности
GE IS200TSVCH1A выделяется среди модулей управления турбинами благодаря ряду уникальных преимуществ:
- Высокая точность и адаптивная регулировка: Точность ±0,01% и адаптивный PID-алгоритм позволяют GE IS200TSVCH1A поддерживать стабильную скорость турбины даже при изменении внешних условий — например, при снижении давления газа на входе турбины модуль автоматически корректирует положение топливных клапанов, компенсируя потерю мощности и сохраняя скорость на номинальном уровне.
- Комплексная защита от аварий: Встроенные алгоритмы защиты делают GE IS200TSVCH1A безопасным для критических приложений — например, при превышении скорости на 105% модуль отправляет предупреждение в SCADA; при 110% — активирует тормоз и отключает топливо, остановляя турбину за 0,5 секунды. Это предотвращает дорогостоящие ремонты и аварии.
- Легкая интеграция с Mark VIe и внешними системами: Совместимость с шасси Mark VIe и протоколами Modbus TCP/OPC UA упрощает внедрение GE IS200TSVCH1A в существующие системы — инженер может через ПО GE Proficy Machine Edition настраивать параметры регулировки, просматривать логи скорости или синхронизировать данные с другими модулями Mark VIe, не разбирая оборудование в турбинном зале.
- Устойчивость к жестким условиям: Устойчивость к вибрациям 5 г и температуре -25/+75 °C гарантирует, что GE IS200TSVCH1A работает надежно в условиях turbomachinery — например, наmarined газотурбинной установке модуль выдерживает качки корабля и морской климат, не теряя точности регулировки.
Примеры применения в отраслях
GE IS200TSVCH1A широко используется в системах Mark VIe для управления турбинами в критических отраслях:
-
Энергетика (комбинированная цикловая электростанция 1000 МВт): На электростанции GE IS200TSVCH1A управляет скоростью двух газотурбин и одной паротурбин:
- В режиме пуска турбины модуль регулирует скорость от 0 до 30 000 об/мин с шагом 100 об/мин, обеспечивая плавный прогрев компонентов;
- При работе на нагрузке (1000 МВт) поддерживает скорость ±0,01% номинальной, минимизируя колебания частоты электроэнергии;
- При отключении нагрузки (аварийное отключение сети) автоматически переводит турбину в режим холостого хода, предотвращая остановку и ускоряя восстановление работы.
-
Нефтегазовая отрасль (газопроводная компрессорная станция): На станции GE IS200TSVCH1A контролирует скорость компрессорных турбин, поддерживающих давление газа в трубопроводе:
- Регулирует скорость турбины в диапазоне 15 000–25 000 об/мин в зависимости от требуемого давления;
- При падении давления газа модуль увеличивает скорость турбины, компенсируя потерю; при превышении — снижает, защищая трубопровод от разрыва;
- Передает данные о скорости и давлении в SCADA-систему через OPC UA, позволяя операторам отслеживать процесс в реальном времени.
-
Теплоснабжение (городская ТЭЦ с паротурбиной): На ТЭЦ GE IS200TSVCH1A управляет скоростью паротурбины, связанной с генератором электроэнергии и насосами теплоснабжения:
- В период пикового теплового спроса (зима) модуль увеличивает скорость турбины, повышает мощность насосов и обеспечивает подачу тепла в сети;
- В период низкого спроса (лето) снижает скорость, экономя пар и уменьшая нагрузку на компоненты;
- Логирует скорость и состояние турбины за 6 месяцев, что удобно для планово-предупредительных ремонтов.
Сравнение с конкурентами
Для оценки преимуществ GE IS200TSVCH1A рассмотрим его сравнение с аналогичными модулями управления турбинами — Siemens Sinamics S120 Turbine Control и Rockwell Allen-Bradley 1756-TBCH.
| Параметр | GE IS200TSVCH1A | Siemens Sinamics S120 | Rockwell 1756-TBCH |
|---|---|---|---|
| Точность регулировки | ±0,01% | ±0,05% | ±0,05% |
| Диапазон скорости | 0–60 000 об/мин | 0–40 000 об/мин | 0–30 000 об/мин |
| Скорость отклика | ≤10 мс | ≤20 мс | ≤15 мс |
| Устойчивость к вибрации | 5 г (10–2000 Гц) | 3 г (10–500 Гц) | 3 г (10–500 Гц) |
| Совместимость | GE Mark VIe (только turbomachinery) | Siemens Sinamics (общие) | Rockwell ControlLogix (общие) |
| Стоимость (средняя) | Высокая | Средняя | Средняя |
Как видно из таблицы, GE IS200TSVCH1A превосходит конкурентов по точности регулировки (±0,01% vs ±0,05%), диапазону скорости и скорости отклика — критические параметры для высокопроизводительных турбин. По сравнению с Siemens и Rockwell (ориентированными на общую промышленность), он имеет более высокую устойчивость к вибрации и специализированную адаптацию к turbomachinery. Уникальное преимущество — интеграция с Mark VIe — делает его единственным оптимальным решением для пользователей систем GE в энергетике и нефтегазовой отрасли.
Советы по выбору и предостережения
-
Советы по выбору:
- Учтите тип турбины и требования к точности: Если вы используете высокопроизводительные газотурбины или паротурбины (скорость >30 000 об/мин) и нуждаетесь в точности ±0,01%, GE IS200TSVCH1A — идеальный выбор. Для менее требовательных приложений (например, маломощные паротурбины) можно рассмотреть Siemens Sinamics S120, но он не обеспечит такой же уровень точности.
- Оцените условия эксплуатации: При работе в условиях сильных вибраций (например, вблизи компрессоров) или экстремальных температур GE IS200TSVCH1A с устойчивостью 5 г и -25/+75 °C подходит лучше, чем конкуренты с более низкими параметрами.
- Для получения информации о настройке алгоритмов или совместимости с конкретными турбинами обратитесь к ссылке: [ссылка на продукт GE IS200TSVCH1A].
-
Предостережения:
- Калибруйте модуль регулярно: Калибруйте GE IS200TSVCH1A раз в год с использованием эталонных датчиков скорости — смещение параметров регулировки может привести к нестабильной работе турбины или аварии.
- Не изменяйте критические параметры без авторизации: Параметры аварийных остановок (например, порог скорости 110%) задаются по спецификации GE — не корректируйте их самостоятельно, так как это повышает риск разрушения турбины.
- Обеспечьте надежную подачу питания: GE IS200TSVCH1A требует стабильного питания DC 5 В ±10% — используйте резервные источники питания (UPS), чтобы избежать отключения модуля при сбое электроснабжения.
- Используйте только оригинальные комплектующие: При ремонте или замене компонентов GE IS200TSVCH1A используйте только оригинальные запчасти GE — неоригинальные детали могут снизить точность регулировки или привести к выходу модуля из строя.
IS200TSVCH1A
