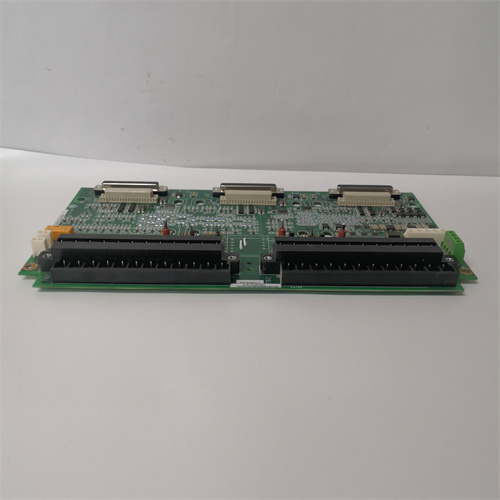

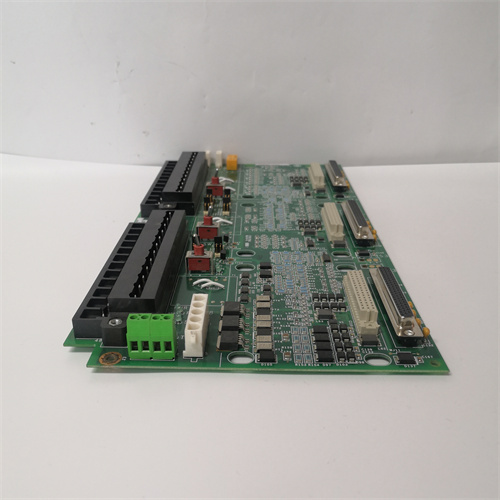

GE IS200TSVCH1AED

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация каналов управления:
  • 4 независимых каналов сервоуправления — каждый канал поддерживает подключение одного сервоактуатора (например, линейного актуатора для топливного клапана или поворотного актуатора для шторки компрессора);
  • Тип выходных сигналов: Аналоговые сигналы 0–10 В DC (для регулирования скорости актуатора) или PWM (пульсно-широтное модулирование, частота 1–10 кГц) — выбирается через программную настройку в Mark VIe Toolbox.
• Точность и динамические характеристики:
  • Разрешение регулирования положения: 0,01 мм (для линейных актуаторов) или 0,1° (для поворотных) — обеспечивает высокую точность позиционирования (например, ошибка положения топливного клапана не превышает 0,02 мм);
  • Максимальная скорость реакции: ≤ 5 мс (время от получения команды до изменения выходного сигнала) — критично для быстрого корректирования параметров (например, при изменении нагрузки на турбину);
  • Коэффициент запаса устойчивости: ≥ 2 (по критерию Мазора) — гарантирует стабильную работу без колебаний, даже при изменении нагрузки на актуатор.
• Функции обратной связи и защиты:
  • Поддержка датчиков обратной связи: Аналоговые датчики положения (4–20 мА, 0–10 В DC) и датчики скорости (тахометры) — для формирования замкнутого цикла управления (завершение позиции → сравнение с заданным значением → корректировка);
  • Защитные функции: Защита от перегрузки тока (максимальный выходной ток 2 А на канал), защита от короткого замыкания выхода, защита от превышения температуры актуатора (через вход для температурного сигнала);
  • Пороговые алерты: Настраиваемые пороги для ошибки положения (например, если разница между фактическим и заданным положением превышает 0,1 мм — модуль отправляет сигнал предупреждения в контроллер).
• Коммуникация и работа в системе:
  • Интерфейс с Mark VIe: Через внутреннюю шину Mark VIe (EtherNet/IP) — передача команд управления, данных обратной связи и диагностики с латентностью < 1 мс;
  • Совместимость с актуаторами: Поддерживает сервоактуаторы GE (например, GE DS200 系列) и сторонних производителей (с выходной мощностью до 50 Вт);
  • Поддержка режимов работы: Режим позиционирования (задание конкретной позиции), режим регулирования скорости (задание скорости движения актуатора), режим ручного управления (для обслуживания).
• Рабочие условия и питание:
  • Температурный диапазон: 0 °C до +60 °C;
  • Относительная влажность: до 95% (без конденсации);
  • Класс защиты: IP20 (при монтаже в шкаф управления Mark VIe);
  • Устойчивость к вибрациям: До 5 г (10–2000 Гц);
  • Питание: 24 В DC (от избыточного блока питания Mark VIe), потребление — не более 12 ВА (при максимальной нагрузке 4 каналов).

Преимущества и особенности

1. Высокая точность и динамика регулирования: Разрешение 0,01 мм и скорость реакции ≤ 5 мс позволяют GE IS200TSVCH1AED обеспечивать мгновенное и точное следование командам контроллера — например, при изменении нагрузки на газовую турбину модуль быстро корректирует положение топливных клапанов, поддерживая стабильную мощность генерации.
2. Замкнутый цикл управления с обратной связью: Поддержка датчиков положения и скорости делает GE IS200TSVCH1AED независимым в регулировании — он сам корректирует выходной сигнал, если фактическое положение актуатора отклоняется от заданного (например, из-за механических нагрузок на шторку компрессора). Это снижает нагрузку на главный контроллер Mark VIe и улучшает стабильность системы.
3. Комплексная защита актуаторов и модуля: Защита от перегрузки, короткого замыкания и превышения температуры предотвращает повреждение дорогой сервоэлектроники — например, при зажимании механического компонента актуатором модуль автоматически снижает ток, избегая перегрева мотора.
4. Гибкость и интеграция с Mark VIe: Возможность выбора типа выходного сигнала (аналоговый/PWM) и совместимость с разными актуаторами делают GE IS200TSVCH1AED универсальным для разных типов turbomachinery. Все параметры (пороги, режимы, тип сигнала) настраиваются через Mark VIe Toolbox, что упрощает интеграцию и обслуживание.

Примеры применения в отраслях

• Газовые турбины: В газотурбинных установках GE IS200TSVCH1AED управляет сервоактуаторами топливных клапанов и шторок компрессора. Модуль получает команду от контроллера Mark VIe (например, «увеличить подачу топлива на 5%») и регулирует положение клапанов с разрешением 0,01 мм. Датчики положения передают обратную связь — если клапан отклоняется от заданной позиции, GE IS200TSVCH1AED корректирует сигнал, поддерживая стабильную подачу топлива и предотвращая перегрев камеры сгорания.
• Центробежные компрессоры: В компрессорах для нефтегазовой промышленности GE IS200TSVCH1AED управляет актуаторами разгрузочных клапанов и поворотных лопаток (направляющих поток газа). При изменении давления газа в трубопроводе контроллер отправляет команду на корректировку лопаток — модуль быстро реагирует (≤ 5 мс) и позиционирует лопатки с точностью 0,1°, поддерживая оптимальную эффективность компрессии.
• Паровые турбины в ТЭС: В паротурбинных установках GE IS200TSVCH1AED регулирует актуаторы вентилей пара (управление подачей пара в турбину). При снижении нагрузки на генератор контроллер командает «сократить подачу пара» — модуль плавно закрывает вентиль, используя обратную связь от датчика положения для избежания резких перепадов давления, которые могли бы повредить ротор турбины.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите тип и количество актуаторов: Если вам нужно управлять 4 или менее сервоактуаторами (с выходной мощностью до 50 Вт) и требуется высокая точность (≤ 0,01 мм), GE IS200TSVCH1AED подходит идеально. Для систем с более чем 4 актуаторами используйте несколько модулей в шасси Mark VIe.
  2. Учтите требования к скорости реакции: Для turbomachinery с быстрыми динамическими процессами (например, газовые турбины с переменной нагрузкой) GE IS200TSVCH1AED с реакцией ≤ 5 мс является лучшим выбором — он гарантирует, что команды контроллера выполняются без задержки.
  3. Для получения информации о совместимости с конкретными актуаторами (например, GE DS200Servo) или настройке обратной связи обратитесь к ссылке: [ссылка на продукт GE IS200TSVCH1AED].
• Предостережения:
  1. Калибруйте модуль и датчики обратной связи вместе (раз в 6 месяцев): Калибровка гарантирует, что фактическое положение актуатора соответствует данным, передаваемым GE IS200TSVCH1AED — используйте стандартные приборы (например, GE Fluke 5520A) для проверки точности.
  2. Не превышайте максимальный выходной ток (2 А на канал): Для актуаторов с током выше 2 А используйте внешние усилители мощности — перегрузка тока может повредить внутренние транзисторы модуля.
  3. Монтажите модуль远离 источников сильного электромагнитного поля (например, трансформаторов, высоковольтных кабелей): Помехи могут искажать выходные сигналы, приводя к нестабильному работе актуаторов.
  4. При обслуживании актуаторов отключите соответствующий канал в Mark VIe: Непреднамеренное отправка команды на работающий актуатор во время обслуживания может привести к травмам персонала или повреждению механики.

IS200TSVCH1AED
