Описание
Сначала представим ключевой продукт: это промышленный модуль синхронизации и управления скоростью для энергетического оборудования GE IS200TSVCH1AJE (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов GE Mark VIe. Он предназначен для интеграции с контроллерами GE Mark VIe (управляющими турбинами, генераторами и комбинированными циклами) и обеспечивает точную синхронизацию скорости оборудования с сетью электроснабжения, а также управление критическими параметрами в режимах запуска, остановки и нормальной эксплуатации (ТЭЦ, АЭС, ГРС).
Описание продукта

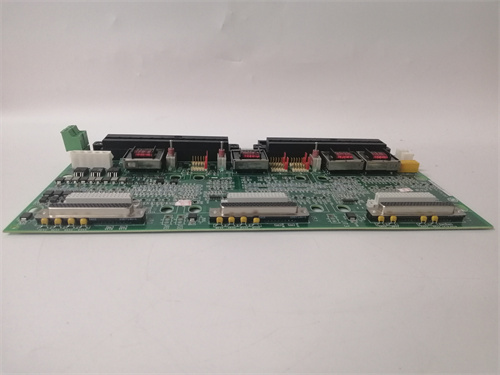

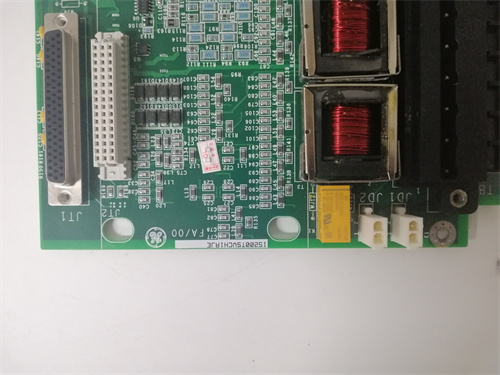

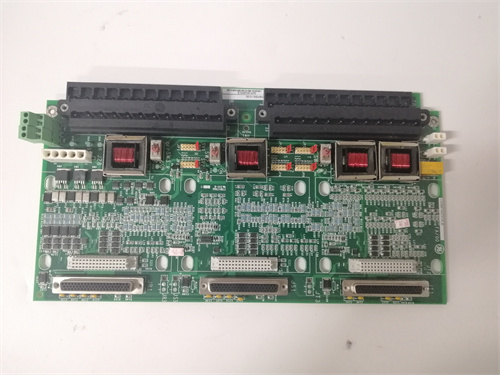

Модуль GE IS200TSVCH1AJE — это специализированное устройство, разработанное исключительно для решения задач синхронизации и регулировки скорости энергетического оборудования, где даже минимальная дезсинхронизация может привести к повреждению турбин или генераторов. Благодаря использованию высокоточных датчиков скорости и оптимизированных алгоритмов регулировки, GE IS200TSVCH1AJE обеспечивает синхронизацию скорости турбины с частотой сети (50/60 Гц) с точностью до 0.01 Гц — критично для безопасного параллелирования генератора с сетью и предотвращения ударных токов. Модуль GE IS200TSVCH1AJE поддерживает комплексное управление режимами работы оборудования: от плавного запуска турбины (с контролем скорости на каждом этапе разгона) до плавной остановки (с постепенным снижением нагрузки), что снижает износ механических компонентов и продлевает срок службы оборудования. При использовании GE IS200TSVCH1AJE (по ссылке на продукт) пользователи получают гарантию соответствия стандартам GE по надежности и безопасности (IEC 61508 SIL 2), включая защиту от электромагнитных помех (EMC Class 3) и устойчивость к вибрациям — это позволяет эксплуатировать модуль в суровых условиях турбинных зон, где шум и вибрации часто искажают сигналы от датчиков. Также GE IS200TSVCH1AJE поддерживает интеграцию с системами мониторинга параметров: он собирает данные о скорости, температуре масла и нагрузке генератора, передавая их в контроллер GE Mark VIe для анализа и архивирования. Уникальная функция «адаптивной регулировки» GE IS200TSVCH1AJE автоматически корректирует параметры управления под текущие условия (например, изменение температуры окружающего воздуха или нагрузки на сеть), поддерживая стабильность работы даже при динамических изменениях. Компактная конструкция GE IS200TSVCH1AJE для монтажа в шасси GE Mark VIe упрощает интеграцию с существующими системами, а LED-индикаторы режима работы и аварий позволяют операторам быстро определить статус модуля (например, синхронизация в процессе, нормальная работа или аварийное отключение) без использования дополнительного диагностического оборудования. Благодаря высокой совместимости с турбинами GE (7FA, 9HA, D11) и контроллерами Mark VIe, GE IS200TSVCH1AJE становится неотъемлемым компонентом для энергетических объектов — он обеспечивает связь между сигнальными цепями PLC и исполнительными механизмами (пусковые клапаны, регулирующие вентили), гарантируя безопасную и эффективную эксплуатацию оборудования. Например, в ТЭЦ с газовой турбиной GE 9HA GE IS200TSVCH1AJE синхронизирует скорость турбины с сетью: при достижении скорости 3000 об/мин (для 50 Гц) модуль плавно открывает клапан подачи топлива, параллелирует генератор с сетью и регулирует нагрузку в соответствии с требованиями энергосистемы.
Параметры продукта
- Тип модуля: Модуль синхронизации и управления скоростью для энергетического оборудования
- Диапазон регулировки скорости: 0–6000 об/мин (для турбин) / 0–1200 об/мин (для генераторов) — конфигурируемый через GE ToolboxST
- Точность синхронизации: ±0.01 Гц (относительно частоты сети 50/60 Гц)
- Поддерживаемые режимы работы:
- Запуск (плавный разгон с контролем скорости на 3–5 этапах)
- Синхронизация с сетью (параллелирование генератора)
- Нормальная эксплуатация (регуляция нагрузки и скорости)
- Остановка (плавное снижение скорости и нагрузки)
- Интерфейсы:
- Шина связи GE Speedtronic (скорость передачи до 100 Мбит/с, задержка <1 мс) — для связи с контроллером Mark VIe
- Входы для датчиков скорости: 2 канала для оптических/индуктивных датчиков (5–24 В DC)
- Выходы для управления исполнителями: 4 цифровых выхода (24 В DC, 0.5 А) для клапанов/ приводов
- Функции защиты:
- Защита от перескорости (срабатывание при превышении скорости на 110% номинальной)
- Защита от дезсинхронизации (автоматическое отключение при расхождении частоты >0.5 Гц)
- Защита от перегрева (срабатывание при температуре модуля >70 °C)
- Напряжение питания: 24 В DC ±10% (подается из шасси GE Mark VIe с дублированным питанием)
- Температурный диапазон эксплуатации: -20 °C до +65 °C (подходит для турбинных зон и открытых площадок)
- Уровень защиты: IP20 (для установки в закрытые шасси GE Mark VIe)
- Монтаж: В шасси GE Mark VIe (размеры — 120 мм × 100 мм × 40 мм, 1 слот)
Преимущества и особенности
- Высокая точность синхронизации: ±0.01 Гц GE IS200TSVCH1AJE гарантирует безопасное параллелирование генератора с сетью, предотвращая ударные токи и повреждение статора/ротора генератора — критично для延长 службы оборудования.
- Адаптивная регулировка: Алгоритмы GE IS200TSVCH1AJE автоматически корректируют параметры управления под динамические условия (изменение нагрузки на сеть, температура окружающего воздуха), поддерживая стабильность работы без вмешательства оператора.
- Соответствие стандартам безопасности SIL 2: Поддержка IEC 61508 SIL 2 делает GE IS200TSVCH1AJE подходящим для критических энергетических процессов (например, управление реакторными турбинами АЭС), где отказ модуля может привести к аварии.
- Совместимость с GE Mark VIe и турбинами GE: GE IS200TSVCH1AJE полностью оптимизирован для работы с контроллерами Mark VIe и турбинами GE (7FA, 9HA, D11) — не требуется дополнительные адаптеры, что сокращает время внедрения и риск совместимых проблем.
- Легкая диагностика и мониторинг: LED-индикаторы режимов и функция передачи диагностических данных в GE ToolboxST позволяют операторам быстро выявлять неполадки (например, неисправность датчика скорости) и устранить их без остановки оборудования — снижает downtime.
Примеры применения в отраслях
- Теплоэлектростанции (ТЭЦ): В ТЭЦ с комбинированным циклом (газовая турбина GE 9HA + паровая турбина) GE IS200TSVCH1AJE управляет запуском и синхронизацией обеих турбин. Модуль плавно разгоняет газовую турбину до скорости 3000 об/мин, синхронизирует ее с сетью, затем запускает паровую турбину и распределяет нагрузку между ними — адаптивная регулировка поддерживает стабильность даже при резких изменениях потребления электроэнергии.
- Атомные электростанции (АЭС): В АЭС с реакторной турбиной GE IS200TSVCH1AJE обеспечивает синхронизацию генератора с сетью и регулирует скорость турбины в режиме нормальной эксплуатации. При изменении нагрузки на сеть модуль корректирует подачу пара в турбину, поддерживая частоту 50 Гц с точностью ±0.01 Гц — это предотвращает дезсинхронизацию и защитит реактор от нестабильных условий.
- Газоперекачивающие станции (ГРС): На ГРС с газовыми турбинами GE 7FA GE IS200TSVCH1AJE управляет скоростью турбин, приводящих компрессоры газа. Модуль синхронизирует скорость турбины с требованиями по давлению газа в трубопроводе: при увеличении давления снижает скорость, а при падении — увеличивает, поддерживая стабильную подачу газа. Устойчивость к вибрациям и низким температурам (-20 °C) гарантирует работоспособность в северных регионах.
- Водноэлектростанции (ВЭС): В ВЭС с гидротурбинами GE IS200TSVCH1AJE регулирует скорость ротора турбины в зависимости от уровня воды в водохранилище. Модуль синхронизирует генератор с сетью при достижении номинальной скорости, а при снижении уровня воды плавно снижает нагрузку, предотвращая пустой ход турбины и износ лопастей.
Сравнение с конкурентами
| Параметр | GE IS200TSVCH1AJE | Конкурентный модуль (например, Siemens S7-1500 FM 458-1 DP) |
|---|---|---|
| Точность синхронизации | ±0.01 Гц | ±0.1 Гц |
| Уровень SIL | SIL 2 (IEC 61508) | SIL 1 (требует дополнительных модулей защиты) |
| Совместимость с турбинами | Полная с GE 7FA/9HA/D11 | Ограниченная (требует адаптации для разных марок) |
| Температурный диапазон | -20 °C до +65 °C | 0 °C до +60 °C |
| Поддерживаемые режимы | Запуск/синхронизация/работа/остановка | Только синхронизация и работа |
| Гарантийный срок | 5 лет (стандарт для GE энергетических модулей) | 3 года |
Рекомендации по выбору
- Убедитесь в совместимости с вашим оборудованием GE: GE IS200TSVCH1AJE разработан для контроллеров Mark VIe и турбинами GE (7FA, 9HA, D11) — если вы используете стороннее оборудование (например, Siemens, Mitsubishi), потребуется сложная адаптация, что увеличивает риск сбоев.
- Определите требования к точности синхронизации: Для энергетических объектов, где безопасность параллелирования генератора критична (АЭС, крупные ТЭЦ), ±0.01 Гц GE IS200TSVCH1AJE подойдут лучше, чем конкуренты с ±0.1 Гц — более низкая точность may привести к ударным токам.
- Проверьте условия эксплуатации: Для турбинных зон с температурой до +65 °C или открытых площадок с температурой до -20 °C GE IS200TSVCH1AJE с широким диапазоном耐受ности является предпочтительным выбором — модели с 0–60 °C may выходить из строя при экстремальных температурах.
- Учтите нужды в режимах управления: Если вам нужно комплексное управление (запуск/остановка/синхронизация), GE IS200TSVCH1AJE с поддержкой всех режимов подойдет лучше, чем конкуренты, ограниченные только синхронизацией (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж GE IS200TSVCH1AJE должен выполняться только квалифицированным персоналом, прошедшим обучение по работе с системой GE Mark VIe — неправильное подключение датчиков скорости может привести к ошибкам синхронизации и повреждению оборудования.
- Перед запуском модуля проверьте калибровку датчиков скорости: Используйте стандартные устройства для проверки точности датчиков (например, шпиндель с регулируемой скоростью) — некачественная калибровка may привести к дезсинхронизации.
- Не изменяйте параметры регулировки без авторизации: Любое несанкционированное изменение алгоритмов GE IS200TSVCH1AJE (например, скорости разгона турбины) может нарушить безопасность и отменить соответствие SIL 2 — все изменения должны быть документированы и утверждены инженерами GE.
- Регулярно выполняйте диагностику через GE ToolboxST: Раз в 3 месяца проверяйте состояние модуля (температура, связь с контроллером, статус датчиков) — это помогает выявить деградацию компонентов на ранних стадиях и заменить модуль до полного сброса.
- Используйте только оригинальные запчасти GE при ремонте: Неоригинальные компоненты (например, замена микроконтроллера или датчиков) нарушат параметры синхронизации и отменят гарантию — покупайте запчасти через авторизованных дилеров GE.
IS200TSVCH1AJE
