Описание
Общие сведения о продукте и ссылка
Первым делом рассматриваем компонент промышленной автоматизации GE IS200TSVCH2ADC MRP061873 — это специализированный аналоговый модуль управления (Analog Control Module) компании GE, разработанный для системы Mark VIe, применяемой в критических энергетических установках (турбогенераторы, газовые турбины, компрессоры). Подробную информацию о технических характеристиках, функционале регулирования и покупке GE IS200TSVCH2ADC MRP061873 можно найти по официальной ссылке: [ссылка на продукт GE IS200TSVCH2ADC MRP061873] (после предоставления фактической ссылки она заменит данный плейсхолдер). GE IS200TSVCH2ADC MRP061873 отличается высокой точностью регулирования, быстрым откликом и надежностью в условиях длительной эксплуатации, что делает его ключевым элементом для контроля параметров агрегатов с нулевым допуском к простоям (например, на ТЭЦ, ГЭС и нефтегазовых комплексах).
Описание продукта

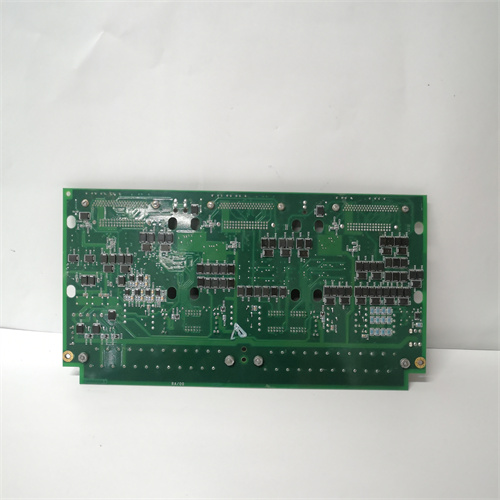

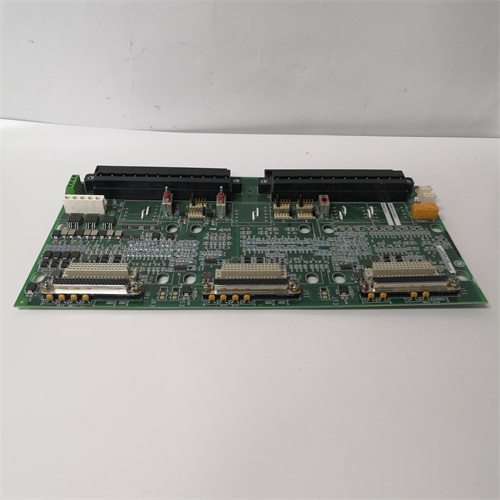

GE IS200TSVCH2ADC MRP061873 представляет собой аналоговый модуль управления из серии GE Mark VIe, предназначенный для обработки аналоговых сигналов и формирования управляющих команд для исполнительных механизмов энергетических агрегатов. Основная функция GE IS200TSVCH2ADC MRP061873 — регулировать критические параметры турбин/генераторов (например, скорость вращения, давление пара, расход топлива) путем преобразования сигналов от сенсоров в аналоговые выходные команды (4–20 мА), которые управляют клапанами, дроссельными заслонками или другими регулирующими механизмами.
Модуль GE IS200TSVCH2ADC MRP061873 имеет ключевые особенности, адаптированные к требованиям энергетической промышленности:
- Многофункциональная конфигурация каналов: Поддерживает 4 аналоговых входов (AI, 4–20 мА/0–10 ВDC) для сбора данных от сенсоров (например, датчика скорости турбины, датчика давления пара) и 2 аналоговых выходов (AO, 4–20 мА) для выдачи управляющих команд. Например, на газовой турбине GE IS200TSVCH2ADC MRP061873 использует первый AI для измерения скорости вращения ротора, второй AI для контроля температуры газового потока, а AO — для регулировки положения дроссельной заслонки топлива: при превышении скорости модуль автоматически снижает выходной сигнал AO, уменьшая расход топлива и стабилизируя работу агрегата.
- Встроенные алгоритмы регулирования: Содержит предустановленные PID-алгоритмы (пропорционально-интегрально-дифференциальное регулирование), оптимизированные для турбин и генераторов GE. Эти алгоритмы позволяют GE IS200TSVCH2ADC MRP061873 быстро корректировать управляющие команды при отклонениях параметров от заданных значений (например, при изменении нагрузки на генератор) — отклик модуля на отклонение составляет ≤ 5 мс, что предотвращает нестабильность работы агрегата.
- Высокая точность и стабильность: Использует 16-битные аналого-цифровые (ADC) и цифро-аналоговые (DAC) преобразователи, обеспечивающие точность измерения AI ±0,1% FSR (Full Scale Range) и точность выдачи AO ±0,2% FSR. Также GE IS200TSVCH2ADC MRP061873 имеет встроенную температурную компенсацию, что сохраняет стабильность параметров при перепадах окружающей температуры (-40 °C до +70 °C) — критично для шкафов автоматизации, расположенных вблизи нагретых агрегатов.
Дополнительно GE IS200TSVCH2ADC MRP061873 поддерживает функцию диагностики в реальном времени: модуль автоматически проверяет состояние каналов (наличие сигнала, соответствие диапазону) и передает коды ошибок в контроллер Mark VIe, а на фронтальной панели расположены индикаторы LED для визуального контроля (зеленый — нормальный режим, желтый — предупреждение, красный — ошибка).
Технические параметры
- Тип модуля: Аналоговый модуль управления для системы GE Mark VIe
- Конфигурация каналов:
- Аналоговые входы (AI): 4 канала, 4–20 мА (входное сопротивление 25 Ω) / 0–10 ВDC (входное сопротивление 100 kΩ)
- Аналоговые выходы (AO): 2 канала, 4–20 мА (выходное сопротивление ≤ 500 Ω), регулируемый диапазон ±0,2% FSR
- Параметры преобразования:
- Разрядность ADC/AO: 16 бит
- Точность AI: ±0,1% FSR (при 25 °C)
- Точность AO: ±0,2% FSR (при 25 °C)
- Время отклика: ≤ 5 мс (на отклонение параметра на 10% FSR)
- Встроенные функции: PID-регуляция, температурная компенсация, диагностика в реальном времени
- Протокол связи: GE Speedtronic (интеграция с контроллером Mark VIe)
- Питание: 24 ВDC ±10% (от шины системы Mark VIe), ток потребления ≤ 0,8 А
- Уровень защиты (IP-класс): IP20 (для монтажа в закрытых шкафах)
- Температурный диапазон эксплуатации: -40 °C до +70 °C (без конденсации)
- Размеры: 140 × 90 × 30 мм (Ш×В×Г) — соответствует стандартам монтажа в шкафы Mark VIe
- Вес: 约 0,3 кг
Преимущества и особенности
- Специализация на энергетических агрегатах: GE IS200TSVCH2ADC MRP061873 разработан исключительно для системы Mark VIe и оптимизирован для турбин/генераторов GE — это гарантирует полную совместимость и отсутствие сбоев в критических режимах.
- Быстрый отклик и высокая точность: Отклик ≤ 5 мс и точность ±0,1% FSR позволяют модулю быстро стабилизировать параметры агрегата при нагрузках или внешних помехах, что критично для предотвращения аварий.
- Простота настройки: PID-алгоритмы предконфигурированы для типовых режимов работы турбин — оператору достаточно задать целевые значения параметров через ПО GE Mark VIe Toolbox, без необходимости написания дополнительного кода.
- Высокая отказоустойчивость: Использует компоненты класса “Industrial Grade” с двойной galvanic isolation (2500 ВAC между каналами и шиной) и защиту от короткого замыкания — это обеспечивает работоспособность GE IS200TSVCH2ADC MRP061873 в условиях промышленных помех и влажности.
Примеры применения в отраслях
- Энергетика (ТЭЦ): В паровой турбогенераторной установке GE 100MW GE IS200TSVCH2ADC MRP061873 регулирует давление пара в турбине: AI1 подключен к датчику давления пара перед первым ступенем турбины, AI2 — к датчику нагрузки на генератор, а AO — к клапану регулирования пара. При увеличении нагрузки модуль увеличивает выходной сигнал AO, открывая клапан и увеличивая подачу пара, что поддерживает стабильную мощность генератора.
- Нефтегазовая промышленность: На компрессорной станции для транспортировки нефти GE IS200TSVCH2ADC MRP061873 управляет скоростью электродвигателя компрессора: AI принимает сигнал от датчика давления нефти в трубопроводе, а AO — управляет частотным преобразователем двигателя. При падении давления модуль увеличивает AO, повышает скорость двигателя и восстанавливает требуемое давление.
- Газовая энергетика: В газовой турбине GE 9HA GE IS200TSVCH2ADC MRP061873 контролирует температуру газового потока после сгорания: AI измеряет температуру через термокуплю, а AO — регулирует подачу охлаждающего воздуха. При превышении температуры выше безопасного уровня модуль увеличивает AO, увеличивая подачу воздуха и предотвращая перегрев лопаток турбины.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение GE IS200TSVCH2ADC MRP061873 с аналогичным аналоговым модулем управления Siemens SINAMICS SM 332 (для системы Siemens S7-400, 4 AI/2 AO):
| Параметр | GE IS200TSVCH2ADC MRP061873 | Siemens SINAMICS SM 332 |
|---|---|---|
| Назначение системы | GE Mark VIe (турбогенераторы) | Siemens S7-400 (общеразрядное оборудование) |
| Конфигурация каналов | 4 AI/2 AO (4–20 мА/0–10 ВDC) | 4 AI/2 AO (4–20 мА/0–10 ВDC) |
| Точность AI/AO | ±0,1% FSR / ±0,2% FSR | ±0,12% FSR / ±0,25% FSR |
| Время отклика | ≤ 5 мс | ≤ 10 мс |
| Встроенные алгоритмы | PID (оптимизировано для турбин GE) | Базовые PID (требуют настройки) |
| Изоляция каналов | 2500 ВAC | 500 ВAC |
| Температурный диапазон | -40 °C до +70 °C | 0 °C до +60 °C |
| Совместимость | Только GE Mark VIe | Только Siemens S7-400 |
Как видно из таблицы, GE IS200TSVCH2ADC MRP061873 имеет преимущество в более высокой точности, быстром отклике и специализированных PID-алгоритмах для турбин — критические параметры для энергетических установок. Также модуль GE поддерживает более широкий температурный диапазон и строгую изоляцию, что позволяет монтировать его в суровых условиях (например, вблизи нагретых турбин). Siemens SM 332 подходит для общеразрядных систем, но требует дополнительной настройки алгоритмов и не адаптирован к специфике турбин. Для систем GE Mark VIe GE IS200TSVCH2ADC MRP061873 — единственный оптимальный выбор, так как он полностью интегрирован в экосистему GE Speedtronic.
Советы по выбору и меры предосторожности
Советы по выбору
- Подтвердите совместимость с системой: GE IS200TSVCH2ADC MRP061873 работает исключительно с системой GE Mark VIe — не используйте его с другими платформами (Siemens S7, ABB AC800M), так как это приведет к несовместимости и сбоям в регулировании.
- Определите требуемый тип сигналов: Модуль поддерживает 4–20 мА и 0–10 ВDC — убедитесь, что тип сигналов сенсоров (например, датчик скорости, датчик давления) соответствует входным параметрам AI GE IS200TSVCH2ADC MRP061873.
- Учтите условия эксплуатации: Если модуль монтируется в помещениях с температурой < 0 °C или > 60 °C (например, подвалы ТЭЦ), GE IS200TSVCH2ADC MRP061873 с диапазоном -40 °C до +70 °C — предпочтительный выбор, так как он устойчив к экстремальным температурам.
Меры предосторожности
- Калибруйте модуль регулярно: Раз в 6 месяцев выполняйте калибровку GE IS200TSVCH2ADC MRP061873 с использованием эталонного сигнального генератора — это поддерживает точность регулирования и соответствие требованиям промышленных стандартов (например, ISO 9001).
- Не превышайте диапазоны сигналов: Избегайте подачи на AI сигналов > 20 мА/10 ВDC или нагрузки на AO > 500 Ω — это приведет к выходу каналов из строя и потере контроля над агрегатом.
- Следу процедурам монтажа GE: При установке GE IS200TSVCH2ADC MRP061873 в шкаф Mark VIe используйте только оригинальные крепежные элементы и кабели GE (например, кабели с экранированием для снижения помех) — неправильный монтаж может привести к искажению сигналов.
- Мониторируйте индикаторы LED: Ежедневно проверяйте состояние индикаторов — желтый или красный свет сигнализирует о предупреждении или ошибке (например, разрыв кабеля к сенсору), которую нужно устранить немедленно, чтобы избежать аварии агрегата.
IS200TSVCH2ADC
