Описание продукта

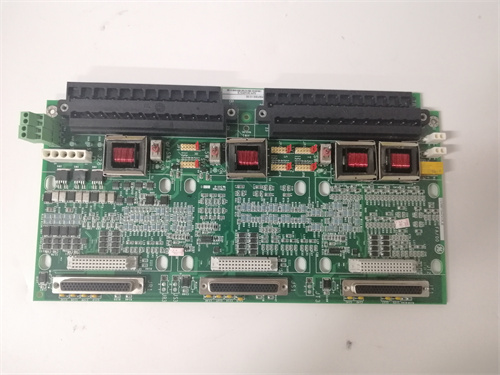

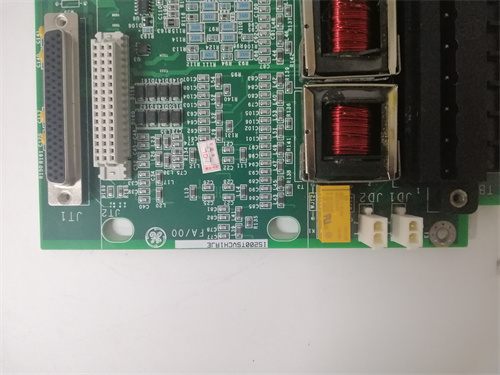

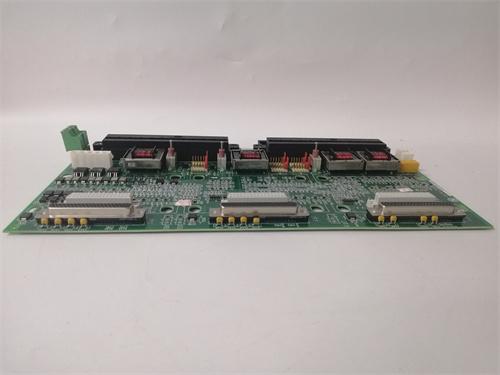

GE IS200TSVOH1B — это модуль измерения скорости и положения ротора (Speed & Position Input Module) для систем управления приводами GE Speedtronic Mark VIe, разработанный компанией GE для точного мониторинга критических параметров высокоскоростных агрегатов: турбины, компрессоры, электрогенераторы. Он выступает ключевым элементом инфраструктуры безопасности приводов, так как принимает сигналы от датчиков скорости (например, датчики Холла, оптические энкодеры) и преобразует их в цифровые данные для контроллера Speedtronic Mark VIe — данные, на основе которых контроллер регулирует скорость ротора, синхронизирует работу агрегата с сетью (для электрогенераторов) и инициирует аварийные остановки при превышении критических скоростей.
Как специализированный модуль для скоростных измерений, GE IS200TSVOH1B отличается высокой точностью (до 0,01 об/мин) и быстрой реакцией (≤1 мс) — критически важным для агрегатов с высокими требованиями к стабильности скорости (например, газовые турбины с номинальной скоростью 15 000 об/мин). Отличая się от универсальных модулей, GE IS200TSVOH1B имеет изолированные входные каналы и защиту от электромагнитных помех (ЭМП), что предотвращает искажения сигналов в средах с мощными электроприводами.
Благодаря поддержке интерфейса GE Serial Bus (GSB) и совместимости с шасси GE Mark VIe, GE IS200TSVOH1B легко интегрируется в существующие системы, а компактный дизайн экономит пространство в шкафу контроллеров. Высокая устойчивость к агрессивным условиям (перепады температуры, вибрации) делает GE IS200TSVOH1B подходящим для отраслей с высокими требованиями к надежности — энергетика (ТЭЦ, ГЭС), нефтегаз (компрессорные станции).
Благодаря гарантированной совместимости с другими компонентами GE Speedtronic Mark VIe (контроллеры IS200CPUAH1A, модули питания IS200PSCAH1A), GE IS200TSVOH1B становится надежным звеном для передачи критических данных: например, при обнаружении небаланса ротора турбины он быстро передает информацию о скоростных флуктуациях на контроллер, который снижает нагрузку или останавливает агрегат, предотвращая износ подшипников и аварийные отказы. В системах, где отклонение скорости на 1% может привести к катастрофическим последствиям (например, турбины в атомных электростанциях), GE IS200TSVOH1B подтверждает себя как высоконадежный компонент, обеспечивая стабильный контроль параметров в круглосуточном режиме.
Параметры продукта
- Тип устройства: Модуль измерения скорости и положения ротора для систем GE Speedtronic Mark VIe.
- Основная функция: Прием сигналов от датчиков скорости/положения, преобразование в цифровые данные; передача данных на контроллер; мониторинг скоростных лимитов и инициирование предупреждений.
- Характеристики входов:
- Количество входов: 2 одноканальных изолированных входа (для подключения двух датчиков — основного и резервного, для повышения надежности);
- Поддерживаемые датчики: Датчики Холла (5–24 В DC), оптические энкодеры (TTL сигнал), индуктивные датчики скорости;
- Диапазон измерения скорости: 0,1–30 000 об/мин (подходит для большинства промышленных агрегатов — от низкоскоростных насосов до высокоскоростных турбин);
- Точность измерения: ±0,01 об/мин (в диапазоне 100–10 000 об/мин) — для стабильной регулировки скорости;
- Разрешение по положению: Поддерживает энкодеры с до 10 000 импульсов на оборот (для точного определения углового положения ротора).
- Технические характеристики:
- Интерфейс связи: GE Serial Bus (GSB) — скорость передачи до 100 Mbps (для синхронизации с контроллером);
- Питание: DC 24 В ±10% (от модуля питания GE IS200PSCAH1A), потребление ≤3 ВА;
- Диагностика: Самодиагностика в реальном времени (проверка входов, связи с контроллером, состояние датчиков) — индикация неисправностей через светодиоды;
- Изоляция: Канальная электроизоляция (500 В АС) — предотвращение перекрестных помех между входами;
- Время реакции: ≤1 мс (время обработки сигнала и передачи данных на контроллер).
- Рабочие условия:
- Температурный диапазон: 0 °C до +60 °C (подходит для промышленных помещений с принудительной вентиляцией);
- Влажность: 5%–95% (без конденсации);
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленные среды);
- Устойчивость к вибрации: ≤20 g (10–2000 Гц) — для работы на вибрирующих агрегатах (турбины, компрессоры);
- Класс защиты: IP20 (для монтажа в закрытых шкафах контроллеров).
- Совместимость: Полностью совместим с системой GE Speedtronic Mark VIe; работает с ПО GE CIMPLICITY (конфигурация, калибровка) и датчиками скорости/положения GE Druck, Sick, Keyence.
Преимущества и особенности
- Высокая точность измерения (±0,01 об/мин): Позволяет GE IS200TSVOH1B стабильно поддерживать скорость ротора в узких пределах (например, для электрогенераторов, где требуется синхронизация с сетью 50/60 Гц), что превышает возможности универсальных модулей (точность ±0,1 об/мин).
- Двухканальное подключение (основной + резервный): Подключение двух датчиков скорости обеспечивает отказоустойчивость — если основной датчик выходит из строя, модуль автоматически переключается на резервный, предотвращая потерю данных.
- Быстрая реакция (≤1 мс): Обеспечивает мгновенное обнаружение скоростных всплесков (например, при небалансе ротора турбины) и передачу данных на контроллер, что критично для предотвращения аварий.
- Защита от ЭМП и изоляция каналов: Изоляция 500 В АС и устойчивость к ЭМП гарантируют точность измерений в средах с мощными электроприводами (например, рядом с электрогенераторами >1 МВт), где универсальные модули часто искажают сигналы.
- Совместимость с разными типами датчиков: Работа с датчиками Холла, оптическими энкодерами и индуктивными датчиками делает GE IS200TSVOH1B универсальным — подходит для модернизации существующих агрегатов без замены датчиков.
Случаи применения в отраслях
- Энергетика (ТЭЦ с паровыми турбинами): В ТЭЦ GE IS200TSVOH1B измеряет скорость ротора турбины (номинальная 3000 об/мин) через два оптических энкодера (основной и резервный). При отклонении скорости на ±5 об/мин модуль передает данные на контроллер Speedtronic Mark VIe, который корректирует подачу топлива — поддерживая стабильную генерацию электроэнергии и синхронизацию с сетью.
- Нефтегаз (газовые компрессоры): На газовых компрессорных станциях GE IS200TSVOH1B контролирует скорость ротора компрессора (8000 об/мин) через датчик Холла. При превышении скорости до 8200 об/мин модуль сигнализирует контроллеру, который снижает подачу газа и ограничивает скорость — предотвращая разрыв компрессора из-за центробежных усилий.
- Тяжелая машиностроение (электрогенераторы): В заводах по производству электрогенераторов GE IS200TSVOH1B используется в испытательных стендах. Он измеряет скорость ротора генератора (1500 об/мин) и угловое положение ротора через энкодер (5000 импульсов/оборот), передавая данные на контроллер для проверки синхронизации с имитационной сетью — подтверждая соответствие генератора стандартам ГОСТ.
- Атомная энергетика (турбины на ядерных электростанциях): В ядерных ЭС GE IS200TSVOH1B контролирует скорость ротора турбины (1500 об/мин) через два индуктивных датчика. При обнаружении неожиданного увеличения скорости (например, при отключении нагрузки) модуль мгновенно передает данные на контроллер, который активирует тормоза турбины — предотвращая разрушение агрегата.
Сравнение с конкурентами
| Параметр | GE IS200TSVOH1B | Конкурентный модуль (Siemens 6ES7 350-1AH03-0AE0) | Конкурентный модуль (Rockwell 1756-HSC) |
|---|---|---|---|
| Точность измерения скорости | ±0,01 об/мин | ±0,1 об/мин | ±0,05 об/мин |
| Количество входов | 2 (основной + резервный) | 1 | 2 |
| Максимальный диапазон скорости | 30 000 об/мин | 10 000 об/мин | 20 000 об/мин |
| Время реакции | ≤1 мс | ≤5 мс | ≤2 мс |
| Совместимость с системами | GE Speedtronic Mark VIe | Siemens S7-300 | Rockwell ControlLogix |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем управления приводами GE Speedtronic Mark VIe — приоритетно выбирайте GE IS200TSVOH1B, так как гарантированная совместимость обеспечивает стабильную передачу данных и избавляет от проблем с интеграцией (например, несовместимость протоколов).
- Для высокоскоростных агрегатов (≥10 000 об/мин) или систем с требованиями к точности ±0,01 об/мин (например, электрогенераторы, ядерные турбины) — модуль подходит лучше, чем конкуренты, за высокую точность и быструю реакцию.
- Для критических систем, где отказ датчика скорости может привести к аварии — выбирайте за двухканальное подключение (основной + резервный датчик), что обеспечивает отказоустойчивость.
Меры предосторожности
- При монтаже GE IS200TSVOH1B убедитесь в правильном подключении датчиков — несовпадение типа сигнала (например, подключение аналогового датчика к цифровому входу) приведет к искажению данных или повреждению модуля.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год. В условиях интенсивных вибраций (>10 g) сократите интервал калибровки до 6 месяцев, так как вибрации ускоряют дрейф параметров.
- Регулярно проверяйте светодиоды индикации — красный свет сигнализирует о неисправности входа или потере связи с контроллером; устраняйте неисправности в течение 1 часа (для критических агрегатов), чтобы не нарушить контроль скорости.
- Не эксплуатируйте GE IS200TSVOH1B за пределами температурного диапазона (0 °C до +60 °C) — перегрев (>60 °C) повреждает электронику модуля, а переохлаждение (<0 °C) замерзнет конденсат в шкафу, вызывая коррозию контактов.
- Используйте экранированные кабели для подключения датчиков, особенно на дистанциях >20 м. Это дополнительно защищает сигналы от ЭМП и предотвращает искажения скоростных данных.
