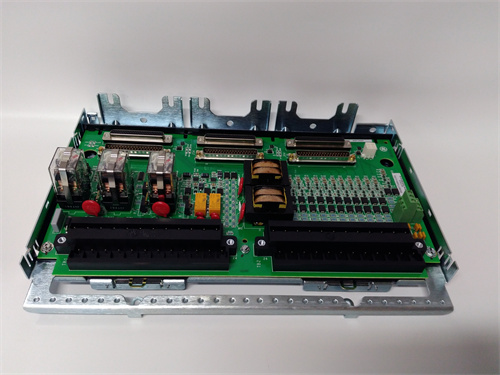

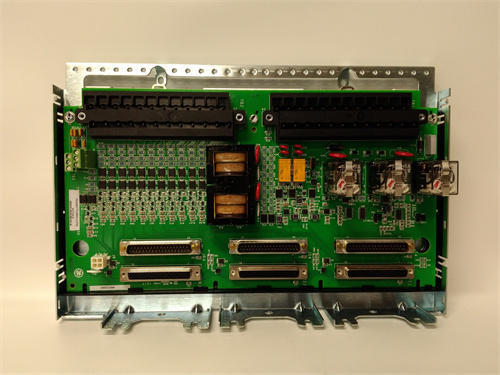

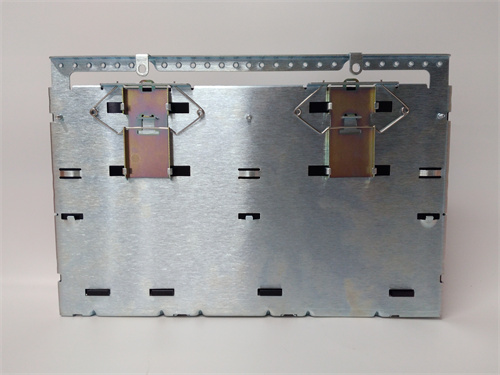

Общая характеристика продукта GE IS200TTURH1B
В системах мониторинга и защиты промышленных турбин (теплоэлектростанции, газоперерабатывающие заводы, гидроэлектростанции) критически важны модули, специализирующиеся на контроле температуры — это параметр напрямую влияет на износ компонентов турбины и безопасность эксплуатации. Одним из ключевых решений этой категории является GE IS200TTURH1B — промышленный модуль измерения и обработки температурных сигналов турбины, разработанный компанией GE для интеграции с системами управления GE Mark VIe. Модуль GE IS200TTURH1B собирает данные от температурных сенсоров (RTD, термопары) в критических точках турбины, обеспечивает высокую точность измерения и отправляет алерты при перегреве, предотвращая повреждение ротора, статора и подшипников. Подробную информацию о технических параметрах, конфигурации и особенностях применения GE IS200TTURH1B можно получить по официальной ссылке продукта: [ссылка на GE IS200TTURH1B] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры GE IS200TTURH1B
Модуль GE IS200TTURH1B имеет строго отлаженные технические характеристики, адаптированные к требованиям точного контроля температуры в турбинных системах. Основные параметры включают:
-
Параметры измерения температуры:
- Тип поддерживаемых сенсоров:
- RTD (температурные сопротивления): Pt100 (класс А/B), Pt1000 — для точного измерения в диапазоне низких и средних температур;
- Термопары: Типы K, J, T, R, S — для измерения высоких температур (до 1768 °C, тип S);
- Количество температурных каналов: 16 независимых каналов (можно распределить между RTD и термопарами в любом соотношении);
- Диапазон измерения:
- Для RTD: -200 °C до +600 °C (подходит для контроля температуры масла, статора);
- Для термопар: -270 °C (тип T) до +1768 °C (тип S) — для контроля температуры пара, выхлопных газов, ротора;
- Точность измерения:
- Для RTD Pt100: ±0,05 °C (в диапазоне 0 °C–100 °C) — соответствует требованиям класса 0,1;
- Для термопары типа K: ±0,5% от измеренного значения — гарантирует достоверность данных в высокотемпературных зонах.
- Тип поддерживаемых сенсоров:
-
Коммуникационные и электрические параметры:
- Интерфейс с системой GE Mark VIe: Внутренняя шина GE Speedtronic Bus (скорость передачи данных 100 Мбит/с, задержка <1 мс — оптимизирована для реального времени);
- Дополнительный интерфейс: 1x Ethernet (10/100 Мбит/с, RJ45) — для подключения к ПО диагностики GE CIMPLICITY и удаленного мониторинга температурных логов;
- Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Mark VIe;
- Потребляемый ток: ≤1,0 А (при максимальной нагрузке на 16 каналов);
- Изоляция: 2500 В AC (между температурными каналами и корпусом) — по стандарту IEC 60664-1, защищает от перепадов напряжения и электромагнитных помех.
-
Функции защиты и диагностики:
- Защита от перегрева: Настраиваемые пороги “предупреждение” (Alarm) и “авария” (Trip) — например, при температуре ротора >400 °C (порог Trip) модуль отправляет команду на остановку турбины;
- Диагностика сенсоров: Мониторинг состояния RTD/термопар (разрыв цепи, короткое замыкание, выход за диапазон) — отправка ошибок в контроллер Mark VIe для отображения оператору;
- Коррекция температуры: Встроенная функция компенсации холодного конца (для термопар) и коррекция нелинейности RTD — исключает погрешности, связанные с окружающей температурой и свойством сенсоров;
- Защита от электромагнитных помех (EMC): Соответствие стандартам EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от мощных электродвигателей и трансформаторов.
-
Эксплуатационные характеристики:
- Температурный диапазон работы модуля: -25 °C до +65 °C (подходит для шкафов управления на объектах с экстремальными климатическими условиями);
- Влажность: 5%–95% (без конденсации, поддерживает работу в влажных средах, например, на гидроэлектростанциях);
- Степень защиты (IP): IP20 (для монтажа внутри закрытых шкафов системы Mark VIe);
- Устойчивость к вибрациям: 5–500 Гц (1,5 Г, по стандарту IEC 60068-2-6) — не подвержен влиянию вибраций турбины;
- Срок службы: ≥180 000 часов (при регулярном обслуживании и использовании оригинальных запчастей GE).
-
Совместимость:
- Полная совместимость с системами GE Mark VIe (все версии firmware 8.0 и выше) и ПО GE CIMPLICITY;
- Поддерживает сенсоры GE (например, RTD GE 3500 Pt100, термопара GE IS200IBDCH1A-K) и сторонних производителей (Rosemount 3144P, Endress+Hauser iTHERM);
- Интеграция с DCS: Поддержка протокола Modbus TCP/IP для передачи температурных данных в DCS ABB 800xA, Siemens WinCC.
Преимущества и особенности GE IS200TTURH1B
Модуль GE IS200TTURH1B выделяется среди аналогов благодаря целому ряду преимуществ, направленных на повышение надежности температурного контроля турбин:
-
Поддержка разных типов сенсоров и широкий диапазон измерения: Возможность подключения как RTD (для низких температур), так и термопар (для высоких) делает GE IS200TTURH1B универсальным для всех критических точек турбины — от охлаждающего масла (-20 °C) до выхлопных газов (+1768 °C, тип S термопары). Это устраняет необходимость использования нескольких специализированных модулей.
-
Высокая точность и автоматическая коррекция ошибок: Точность ±0,05 °C для RTD и ±0,5% для термопар гарантирует, что GE IS200TTURH1B предоставляет достоверные данные для принятия решений. Встроенная компенсация холодного конца (для термопар) и коррекция нелинейности (для RTD) исключают погрешности, связанные с окружающими условиями и свойством сенсоров — критически важно для точного контроля температуры ротора.
-
Быстрая реакция на перегрев и комплексная диагностика: Задержка обработки сигналов <1 мс позволяет **GE IS200TTURH1B** мгновенно реагировать на превышение температурных порогов — например, при перегреве подшипника >120 °C модуль отправляет алерт “предупреждение” за 50 мс, а при >150 °C — команду “авария”. Диагностика сенсоров (разрыв, замыкание) помогает операторам быстро устранить неполадки, не дожидаясь аварии.
-
Легкая интеграция с системами GE и удаленный доступ: GE IS200TTURH1B полностью поддерживается системой Mark VIe и ПО CIMPLICITY — пользователи могут настраивать пороги защиты, просматривать реальные температуры и скачивать исторические логов через графический интерфейс. Ethernet-интерфейс позволяет удаленно управлять модулем, что удобно для объектов в удаленных регионах (например, северные гидроэлектростанции).
-
Устойчивость к экстремальным условиям: Работа в диапазоне температур -25 °C до +65 °C и устойчивость к вибрациям и электромагнитным помехам делают GE IS200TTURH1B подходящим для суровых промышленных условий — например, в газоперерабатывающих заводах (высокие температуры и помех) или на корабельных турбинах (влажность).
Примеры применения GE IS200TTURH1B в различных отраслях
Модуль GE IS200TTURH1B находит широкое применение в отраслях, где требуется точный температурный контроль турбин. Основные случаи использования:
-
Энергетика (теплоэлектростанция): В ТЭС GE IS200TTURH1B контролирует температуру пара (термопара тип S, +540 °C) в турбине высокого давления и температуру охлаждающего масла (RTD Pt100, +60 °C). При превышении температуры пара >560 °C модуль отправляет сигнал на снижение подачи топлива через контроллер Mark VIe, предотвращая перегрев статора и износ лопаток.
-
Нефтегазовая отрасль (газоперерабатывающий завод): На заводе GE IS200TTURH1B измеряет температуру выхлопных газов газовой турбины (термопара тип K, +650 °C) и температуру подшипников (RTD Pt100, +110 °C). При перегреве выхлопных газов >700 °C модуль активирует систему дополнительного охлаждения, а при перегреве подшипника >130 °C — отправляет алерт на остановку турбины.
-
Гидроэнергетика (гидроэлектростанция): На гидроэлектростанции GE IS200TTURH1B монтируется для контроля температуры ротора гидротурбины (RTD Pt100, +40 °C) и температуры электрогенератора (RTD Pt1000, +80 °C). При увеличении нагрузки на генератор и росте температуры >90 °C модуль сигнализирует оператору о необходимости снижения нагрузки, предотвращая перегрев обмоток.
-
Металлургия (сталилистейный завод): В заводе GE IS200TTURH1B управляет температурой пара в паровой турбине, приводящей воздушный компрессор (термопара тип J, +350 °C). При падении давления пара и росте температуры >380 °C модуль отправляет сигнал на остановку компрессора, защищая турбину от повреждения из-за недостаточного охлаждения.
Сравнение GE IS200TTURH1B с конкурирующими продуктами
Для оценки преимуществ GE IS200TTURH1B ниже представлено сравнение с двумя популярными модулями температурного контроля турбин: Siemens S7-1500 SM 331 (Температурный модуль) и Emerson Ovation OTM100.
| Параметр | GE IS200TTURH1B | Siemens S7-1500 SM 331 | Emerson Ovation OTM100 |
|---|---|---|---|
| Количество температурных каналов | 16 (RTD/термопары) | 8 (RTD/термопары) | 12 (RTD/термопары) |
| Точность (RTD Pt100) | ±0,05 °C (0 °C–100 °C) | ±0,1 °C (0 °C–100 °C) | ±0,08 °C (0 °C–100 °C) |
| Максимальный диапазон (термопара) | +1768 °C (тип S) | +1372 °C (тип K) | +1600 °C (тип R) |
| Задержка обработки | <1 мс | <3 мс | <2 мс |
| Температурный диапазон работы | -25 °C до +65 °C | 0 °C до +60 °C | -10 °C до +60 °C |
| Совместимость с системами | GE Mark VIe, CIMPLICITY | Siemens Simatic, WinCC | Emerson Ovation, DeltaV |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Как видно из таблицы, GE IS200TTURH1B превосходит конкурентов по количеству каналов (16 против 8 у Siemens), точности измерения (±0,05 °C против ±0,1 °C у Siemens) и максимальному диапазону температур (+1768 °C против +1372 °C у Siemens). Особенно значимым преимуществом является быстрая задержка обработки (<1 мс) — критически важно для предотвращения перегрева турбины, а также широкий температурный диапазон работы (-25 °C до +65 °C), позволяющий использовать модуль в экстремальных условиях.
Рекомендации по выбору и меры предостережения при использовании GE IS200TTURH1B
Рекомендации по выбору
- Оцените количество сенсоров и диапазон температур: Выбирайте GE IS200TTURH1B если вам нужно контролировать 10+ точек температуры (смешанные RTD/термопары) или измерять высокие температуры (>1372 °C, например, выхлопные газы тип S). Для небольших турбин (≤8 сенсоров) можно рассмотреть Siemens SM 331, но учтите более низкую точность.
- Проверьте совместимость с существующей системой: Если на объекте уже используется система GE Mark VIe или ПО CIMPLICITY, GE IS200TTURH1B интегрируется без проблем. Для систем других брендов убедитесь в поддержке Modbus TCP/IP и наличии адаптеров для сигнальных цепей.
- Учтите условия эксплуатации: Для объектов с температурой ниже 0 °C (например, северные гидроэлектростанции) или выше +60 °C (например, газоперерабатывающие заводы) GE IS200TTURH1B подходит лучше, чем Siemens SM 331 или Emerson OTM100.
Меры предостережения
- Калибровка сенсоров и модуля: Перед подключением GE IS200TTURH1B к турбине калибруйте все RTD/термопары эталонным устройством (класс 0,01). Раз в 12 месяцев проводите повторную калибровку модуля — это поддерживает высокую точность и предотвращает ложные алерты.
