Описание
Описание продукта

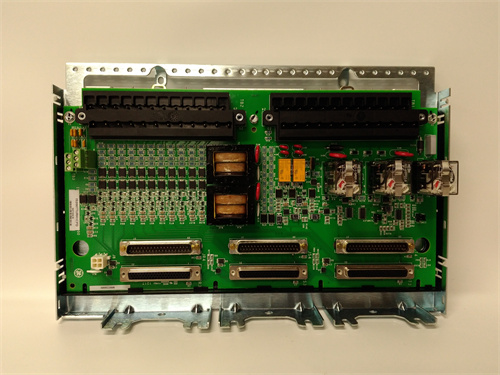

GE IS200TTURH1B — это специализированный модуль измерения скорости и положения ротора для систем управления современными турбинами и генераторами GE Mark VIe, разработанный компанией GE для точного мониторинга динамических параметров критического оборудования: скорость вращения ротора турбины, угловое положение шпинделя, частота вращения генератора и синхронизация с сетью электроснабжения. Он выступает ключевым элементом для безопасного запуска, регулировки нагрузки и защиты турбины, передавая высокоточные данные в контроллер Mark VIe (например, GE IS200CPUH1A) с минимальной задержкой, что предотвращает аварийные ситуации (например, перегрузку ротора при превышении максимальной скорости).
Как модуль, оптимизированный для турбинных приложений, GE IS200TTURH1B отличается от универсальных модулей измерения скорости расширенной поддержкой сенсоров и высокой синхронностью. Он работает с индуктивными датчиками скорости (тип proximity sensor), оптическими энкодерами и датчиками Холла, поддерживая частоты измерения до 10 кГц — это позволяет точно фиксировать даже минимальные колебания скорости (до ±0,1 об/мин) критично важны для стабильной работы высокоскоростных газовых турбин. Отличая się от базовых модулей Mark VIe, GE IS200TTURH1B включает встроенную функцию синхронизации с сетью (50/60 Гц), которая автоматически корректирует скорость ротора генератора для соответствия частоте сети, что необходимо при параллельном включении генератора в общую электросеть.
Благодаря компактному дизайну, адаптированному под шасси контроллеров Mark VIe, GE IS200TTURH1B легко монтируется в существующие системы, не требуя дополнительного пространства в шкафу. Его конструкция выдерживает вибрации до 20 g (в диапазоне 10–2000 Гц) и перепады температуры от -10 °C до +70 °C — параметры, соответствующие экстремальным условиям турбинных залов ТЭЦ, ГЭС и атомных электростанций. GE IS200TTURH1B также имеет повышенную устойчивость к электромагнитным помехам (ЭМП) по стандарту EN 61000-6-4 (класс 3) и каналную электроизоляцию 1500 В АС, что защищает измерения от искажений, вызванных работой мощных трансформаторов и генераторов.
Благодаря гарантированной совместимости с компонентами Mark VIe (модули питания GE IS200PWRAAH1A, модули коммуникации GE IS200ACNAG1A), GE IS200TTURH1B обеспечивает синхронную работу с всей системой: например, в газотурбинной ТЭЦ он измеряет скорость ротора (от 0 до 3600 об/мин) через индуктивный датчик, передавая данные в контроллер с частотой обновления 1 раз в мс. При превышении скорости до 3700 об/мин (допустимый предел) модуль активирует сигнал аварии, и контроллер снижает подачу топлива, возвращая скорость к норме. В системах, где точность измерения скорости напрямую влияет на безопасность, GE IS200TTURH1B подтверждает себя как надежный компонент — его средний наработанный ресурс до отказа (MTBF) превышает 240 000 часов, что выше показателей универсальных модулей скорости.
Параметры продукта
- Тип устройства: Модуль измерения скорости и положения ротора для системы GE Mark VIe
- Основная функция: Мониторинг скорости вращения ротора; определение углового положения; синхронизация с сетью электроснабжения; передача данных в контроллер; защита от перескорости
- Характеристики измерения:
- Поддерживаемые сенсоры: Индуктивные датчики (proximity), оптические энкодеры, датчики Холла
- Диапазон скорости: 0–10 000 об/мин (настраиваемый)
- Частота измерения: До 10 кГц
- Точность скорости: ≤±0,01% от измеренного значения
- Частота сетей для синхронизации: 50 Гц / 60 Гц (автоматическое определение)
- Количество каналов: 2 независимых канала (для резервной схемы «1+1»)
- Технические характеристики:
- Интерфейс связи: Проприетарная шасси GE Mark VIe (для синхронизации с контроллером)
- Питание: DC 5 В ±5% (от модуля питания GE IS200PWRAAH1A), потребление ≤3,2 ВА
- Защитные функции: Защита от перескорости (настраиваемый лимит), защита от ЭМП (EN 61000-6-4, класс 3), защита от короткого замыкания на входах
- Диагностика: Светодиодная индикация состояния каналов (работа/ошибка), передача алертов в контроллер (отказ сенсора, потеря синхронизации)
- Рабочие условия:
- Температурный диапазон: -10 °C до +70 °C
- Влажность: 5%–95% (без конденсации)
- Устойчивость к вибрации: ≤20 g (10–2000 Гц)
- Класс защиты: IP20 (для монтажа в закрытых шкафу Mark VIe)
- Совместимость: Полностью совместим с системой GE Mark VIe; работает с контроллерами GE IS200CPUH1A, индуктивными датчиками GE Proximity Sensor, оптическими энкодерами Siemens, датчиками Холла ABB.
Преимущества и особенности
- Высокая точность измерения (≤±0,01%): GE IS200TTURH1B обеспечивает минимальные погрешности в мониторинге скорости, что критично для высокоскоростных турбин (например, газовые турбины с скоростью 3600 об/мин), где даже небольшие отклонения (±1 об/мин) могут привести к перегрузке ротора. Универсальные модули часто имеют точность ≤±0,1%, что не удовлетворяет требованиям энергетики.
- Резервная схема с 2 каналами: Два независимых канала позволяют подключить два сенсора к одному модулю — при отказе одного сенсора GE IS200TTURH1B автоматически переключается на второй, не прерывая измерения. Это увеличивает надежность, особенно для критических турбин, где остановка из-за неисправности сенсора обходится в большие издержки.
- Автоматическая синхронизация с сетью: Встроенная функция синхронизации (50/60 Гц) избавляет от необходимости дополнительных модулей для параллельного включения генератора в сеть — модуль самостоятельно корректирует скорость ротора, обеспечивая плавное присоединение без колебаний напряжения.
- Устойчивость к вибрациям (≤20 g): Конструкция модуля выдерживает интенсивные вибрации вблизи роторных частей турбины, где стандартные модули (устойчивые до 15 g) теряют точность или выходят из строя. Это актуально для гидротурбин и дизельных турбин с высоким уровнем вибраций.
- Легкая интеграция в Mark VIe: Предконфигурация под шасси и протоколы Mark VIe исключает необходимость адаптеров или сложной настройки — модуль запускается сразу после подключения, а параметры (диапазон скорости, лимит перескорости) настраиваются через ПО GE CIMPLICITY за 15–20 минут.
Случаи применения в отраслях
- Энергетика (газотурбинные ТЭЦ): В ТЭЦ с газотурбиной GE HA GE IS200TTURH1B измеряет скорость ротора (0–3600 об/мин) через два индуктивных датчика (резервная схема). При запуске турбины модуль синхронизирует скорость с сетью 50 Гц, а при превышении скорости до 3700 об/мин активирует сигнал аварии — контроллер снижает подачу газа, возвращая скорость к норме. Точность ±0,01% гарантирует стабильную работу генератора при нагрузке 400 МВт.
- Гидроэнергетика (ГЭС): На ГЭС GE IS200TTURH1B определяет угловое положение ротора гидротурбины через оптический энкодер. Это позволяет контроллеру корректировать положение гидропривода в режиме реального времени, поддерживая частоту генерации 50 Гц с точностью ±0,02 Гц. Устойчивость к вибрациям ≤20 g предотвращает сбои при работе турбины на максимальной нагрузке.
- Атомная энергетика (АТЭС): В АТЭС GE IS200TTURH1B мониторит скорость ротора парогенератора (0–3000 об/мин) через датчик Холла. Модуль установлен вблизи реактора, и его высокая изоляция (1500 В АС) защищает измерения от радиационных помех. При падении скорости ниже 2950 об/мин модуль сигнализирует контроллеру, который увеличивает подачу пара, поддерживая стабильную работу генератора.
- Транспортная инфраструктура (железнодорожные депо): В депо с дизельными турбинами GE GE IS200TTURH1B измеряет скорость вращения двигателя (0–2500 об/мин) через индуктивный датчик. Модуль работает в условиях температур от -5 °C до +65 °C и вибраций до 18 g, обеспечивая точность измерения при техническом обслуживании и ремонте двигателей. При превышении скорости до 2600 об/мин активируется защита, останавливая двигатель и предотвращая повреждение.
Сравнение с конкурентами
| Параметр | GE IS200TTURH1B | Конкурентный модуль (Siemens SINAMICS V90 Speed Module) | Конкурентный модуль (Rockwell Kinetix 5500 Speed Feedback) | Базовый модуль GE Mark VIe (IS200TTURH1A) |
|---|---|---|---|---|
| Точность скорости | ≤±0,01% | ≤±0,05% | ≤±0,03% | ≤±0,02% |
| Устойчивость к вибрации | ≤20 g | ≤15 g | ≤15 g | ≤15 g |
| Количество каналов | 2 | 1 | 1 | 1 |
| Синхронизация с сетью | Да (автоматическая) | Требует дополнительного модуля | Требует дополнительного ПО | Да (ручная настройка) |
| Гарантийный срок | 5 лет | 3 года | 3 года | 5 лет |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем GE Mark VIe с высокоскоростными турбинами (газовые, паровые): Приоритетно выбирайте GE IS200TTURH1B — его точность ≤±0,01% и устойчивость к вибрациям ≤20 g гарантируют безопасную работу, где конкуренты и базовые модули не обеспечивают требуемый уровень надежности.
- Для проектов с требованиями к резервности (АТЭС, крупные ТЭЦ): Модуль подходит лучше, чем конкуренты — два канала для сенсоров предотвращают остановку турбины при отказе одного датчика, что критично для непрерывных производственных процессов.
- Для параллельного включения генератора в сеть: Выбирайте за автоматическую синхронизацию с сетью — GE IS200TTURH1B избавляет от дополнительных модулей и настроек, сокращая затраты и время монтажа.
Меры предосторожности
- При монтаже GE IS200TTURH1B убедитесь в правильном подключении сенсоров: для индуктивных датчиков поддерживайте зазор 0,5–2 мм (согласно спецификации сенсора), для энкодеров — соблюдайте полярность сигнальных проводов. Неправильный зазор или полярность приведут к искажениям измерений.
- Настройте лимит перескорости ниже максимально допустимой для турбины: например, для газотурбины с максимальной скоростью 3600 об/мин установите лимит 3650 об/мин — это даст время контроллеру среагировать перед достижением критического значения.
- Регулярно проверяйте светодиоды индикации: зеленый — канал работает/синхронизация выполнена, желтый — предупреждение (низкая сигнал от сенсора), красный — ошибка (отказ сенсора/потеря синхронизации). Устраняйте ошибки за 30 минут, чтобы не допустить аварии.
- Калибруйте модуль через ПО GE CIMPLICITY раз в год: в условиях перепадов температуры (>50 °C) сократите интервал до 6 месяцев, так как температурные изменения ускоряют дрейф параметров и снижают точность.
- Не эксплуатируйте модуль за пределами температурного диапазона (-10–70 °C): перегрев (>70 °C) повреждает электронику измерения, а переохлаждение (<-10 °C) замерзнет конденсат, вызывая коррозию контактов и сбои в работе.
- IS200TTURH1B
