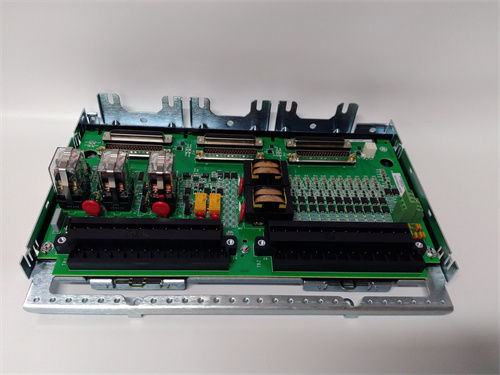

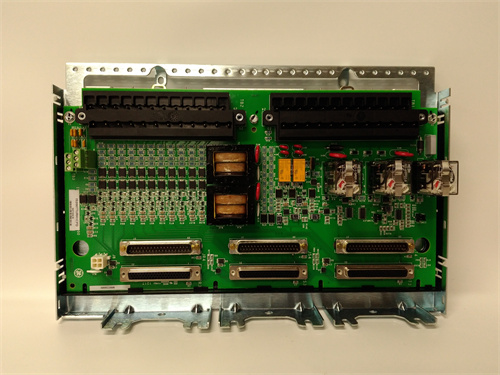

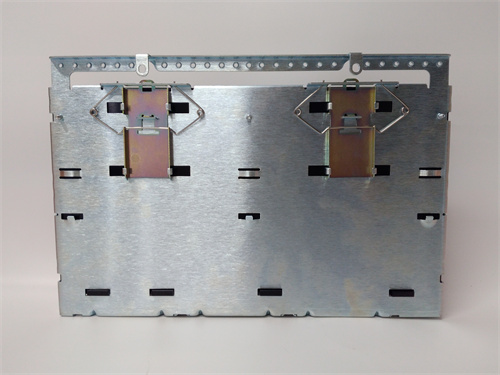

GE IS200TTURH1B

Описание

Описание продукта

Технические параметры

• Тип устройства: Специализированный модуль управления и мониторинга турбинными установками (совместим с GE Mark VIe)
• Функции:
  • Адаптивное регулирование скорости и нагрузки турбины (ПИД-алгоритмы с машинным обучением).
  • Синхронизация турбины с электросетью (частота 50/60 Гц, настраиваемая).
  • Комплексная защита: превышение скорости ( overspeed ), перегрузка, перегрев, низкое давление пара, нестабильная работа сетей.
  • Мониторинг параметров: скорость вращения, нагрузка (МВт), давление пара (на входе/выходе), температура пара, положение регулирующих клапанов, состояние подшипников.
  • Автоматическое переключение режимов: холостой ход, синхронизация, параллельная работа с сетью.
  • Дистанционное управление и прогнозирующая диагностика через GE Proficy.
• Параметры регулирования:
  • Диапазон скорости: 0–3600 об/мин (для паровых/газовых турбин), 0–1500 об/мин (для гидротурбин), настраиваемый.
  • Точность регулирования скорости: ±0.01 об/мин.
  • Диапазон нагрузки: 0–100% номинальной мощности турбины (до 1500 МВт).
  • Точность регулирования нагрузки: ±0.1% номинальной мощности.
  • Частота синхронизации с сетью: 50 Гц или 60 Гц (автоматическое определение).
• Входные сигналы:
  • Датчик скорости: 2 канала (энкодер, частота до 2 МГц), разрешение 0.001 об/мин.
  • Давленческие входы: 4 канала (4–20 мА), диапазон 0–40 МПа, точность ±0.02% полного диапазона (для измерения давления пара).
  • Температурные входы: 6 каналов (Pt100/Pt1000), диапазон 0–600 °C, точность ±0.05 °C (для измерения температуры пара и корпуса).
  • Датчики положения клапанов: 3 канала (4–20 мА), диапазон 0–100% положения, точность ±0.1%.
  • Дискретные входы: 8 каналов (24 В DC) — сигналы запуска/остановки, аварийной блокировки, режимов работы.
• Выходные сигналы:
  • Управление клапанами: 3 аналоговых выхода (4–20 мА) — для регулировки положения регулирующих и аварийных клапанов.
  • Дискретные выходы: 6 каналов (24 В DC, реле тип, до 5 А на канал) — для запуска/остановки вспомогательных систем, сигнализации, аварийной остановки.
  • Аналоговые выходы: 4 канала (4–20 мА) — передача данных о скорости, нагрузке, давлении на контроллер GE Mark VIe.
• Коммуникационные интерфейсы:
  • Ethernet: 2 порта Gigabit Ethernet (RJ45), поддержка Modbus TCP, Ethernet/IP, OPC UA Secure, MQTT.
  • RS-485: 1 порт (Modbus RTU) — локальная диагностика.
  • Системная шина: Поддержка шасси GE Speedtronic (прямое подключение к контроллеру Mark VIe).
• Безопасность:
  • Защита от электростатического разряда (ESD ±35 кВ), фильтры от электромагнитных помех (EMC Class A).
  • Шифрование данных AES-256 при передаче и хранении.
  • Многофакторная аутентификация для дистанционного доступа.
• Физические параметры:
  • Питание: 24 В DC (±15%) или 110/220 В АС (50/60 Гц), потребляемая мощность ≤45 Вт.
  • Температурный диапазон эксплуатации: -15 °C до +75 °C.
  • Степень защиты: IP30 (монтаж в шасси контроллера GE Mark VIe).
  • Размеры (Ш×В×Г): 160 мм × 220 мм × 90 мм (стандартный размер для совместимости с шасси GE).
  • Вес: 3.5 кг.
  • Средний наработок между отказами (MTBF): ≥ 1 800 000 часов.

Преимущества и особенности

• Специализация на Турбинах: Оптимизированные алгоритмы управления и защиты для паровых, газовых и гидротурбин — преимущество перед универсальными модулями, которые не обеспечивают такой уровень адаптации к специфике турбинных установок.
• Ультраточная Регуляция: Точность регулирования скорости ±0.01 об/мин и нагрузки ±0.1% гарантирует стабильную работу турбины и синхронизацию с сетью, даже при переменных нагрузках.
• Прогнозирующая Диагностика: Интеграция с системой GE Proficy позволяет анализировать данные о состоянии подшипников, клапанов и других компонентов, прогнозировать износ и планировать обслуживание, снижая риск внеплановых остановок.
• Комплексная Защита: Многоуровневая защита от overspeed, перегрузки, перегрева и других аварийных ситуаций с реакцией ≤1 мс предотвращает повреждение дорогостояной турбинной установки.
• Глубокая Интеграция с GE Экосистемой: Прямое взаимодействие с контроллерами Mark VIe и системами мониторинга Proficy упрощает управление, мониторинг и аналитику, обеспечивая единство информационного пространства.
• Адаптивность и Гибкость: Поддержка различных типов турбин (паровых, газовых, гидротурбин) и возможность настройки параметров под конкретную установку делают модуль универсальным для различных энергетических объектов.

Области применения и примеры использования

• Теплоэлектростанции (ТЭС): На ТЭС GE IS200TTURH1B управляет паровыми турбинами, регулируя скорость и нагрузку в зависимости от спроса на электроэнергию, синхронизируя работу с другими энергетическими установками и обеспечивая высокую эффективность сжигания топлива.
• Газэлектростанции (ГЭС): В ГЭС модуль контролирует газовые турбины, поддерживая стабильную работу при переменном давлении природного газа, синхронизируя турбину с электросетью и предотвращая аварийные ситуации при нестабильном газоснабжении.
• Гидроэлектростанции (ГЭС): На ГЭС GE IS200TTURH1B управляет гидротурбинами, регулируя скорость в зависимости от уровня воды в водохранилище и нагрузки на сеть, а также защищая турбину от перегрузки при резком изменении расхода воды.
• Комбинированные Циклы (CCGT): В энергетических установках с комбинированным циклом модуль координирует работу газовых и паровых турбин, оптимизируя общую эффективность установки и снижая выбросы вредных веществ.
• Нuclear Power Plants (NPP): На атомных электростанциях GE IS200TTURH1B управляет паровыми турбинами, обеспечивая высокую безопасность и стабильность работы в условиях строгого регулирования, предотвращая аварийные ситуации и обеспечивая надежную передачу энергии от реактора к электрогенератору.

Сравнение с конкурентами

• GE IS200TTURH1B превосходит универсальные модули управления промышленным оборудованием по специализации на турбинах и точности регулирования (±0.01 об/мин), что критично для энергетических приложений с высокими требованиями к стабильности и безопасности.
• Прогнозирующая диагностика на основе данных из множества сенсоров и интеграция с GE Proficy делают модуль более интеллектуальным, чем конкуренты с статическими алгоритмами защиты и ограниченными возможностями анализа.
• Комплексная защита от overspeed, перегрузки и других аварийных ситуаций с реакцией ≤1 мс обеспечивает большую безопасность, чем стандартные модули, которые часто имеют реагирование ≥5 мс.
• Глубокая интеграция с контроллерами GE Mark VIe и системами мониторинга Proficy упрощает внедрение в существующие инфраструктуры GE, в то время как сторонние модули требуют дополнительной адаптации и интеграции с внешними системами.
• Поддержка различных типов турбин (паровых, газовых, гидротурбин) и широкого диапазона мощностей (до 1500 МВт) делает модуль универсальным, в то время как многие конкуренты специализируются на конкретном типе турбин или ограниченном диапазоне мощностей.

Советы по выбору и мера предосторожности

• Проверьте Совместимость с Турбиной: Убедитесь, что модуль поддерживает тип вашей турбины (паровая, газовая, гидротурбина) и ее номинальную мощность (до 1500 МВт).Consult the manufacturer’s documentation or technical support for compatibility with specific turbine models.
• Оцените Требования к Регулировке: Для атомных электростанций и других критических объектов используйте максимальную точность регулирования скорости (±0.01 об/мин) и нагрузки (±0.1%), для обычных энергетических установок можно настроить параметры под конкретные условия эксплуатации.
• Обеспечьте Надежность Питания: Используйте двойной источник питания (например, основное электроснабжение + ИБП) для предотвращения сбоев модуля и турбины при нестабильном электроснабжении.
• Настройте Параметры Защиты: Конфигурируйте пороги защиты (максимальная скорость, предельная нагрузка, температура) строго под номинальные характеристики вашей турбины и требованиям безопасности, чтобы избежать ложных срабатываний или недостаточной защиты.
• Регулярное Обслуживание и Обновление: Периодически обновляйте прошивку модуля через официальные каналы GE, калибруйте сенсоры (датчики скорости, давления, температуры) и анализируйте данные диагностики через GE Proficy для прогнозирования износа компонентов и планирования технического обслуживания.
• Обучение Персонала: Обеспечьте обучение операторов и технического персонала работе с модулем и системой GE Proficy, чтобы они могли эффективно управлять турбиной, выявлять аномалии и предпринимать своевременные меры при возникновении проблем.
