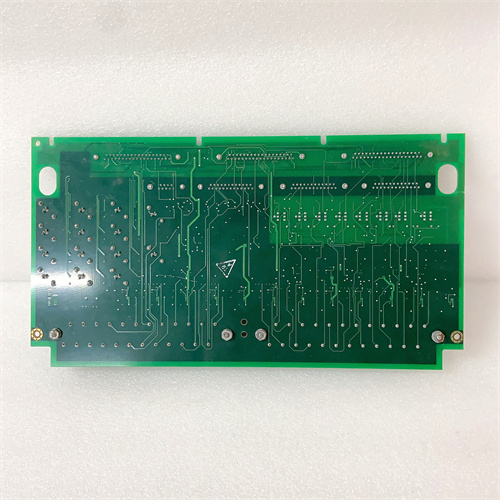

GE IS200TTURH1BEC

Описание

Общая характеристика продукта GE IS200TTURH1BEC

Технические параметры GE IS200TTURH1BEC

• Параметры входов и измерения:
  • Тип модуля: Модуль измерения температуры турбинного ротора с поддержкой термопар;
  • Количество каналов: 12 независимых каналов (для подключения датчиков, размещенных в различных сегментах ротора);
  • Поддерживаемые типы термопар: K, J (популярные типы для высокотемпературных условий ротора);
  • Диапазон измерения температуры:
    • Тип K: -270 °C до +1372 °C (для роторов паровых турбин);
    • Тип J: -210 °C до +1200 °C (для роторов газовых турбин);
  • Точность измерения: ±0,1% от полного диапазона (FS) при 25 ± 5 °C, ±0,2% FS в диапазоне -10 °C до +70 °C — критична для детектирования локальных перегревов;
  • Компенсация холодного спая: Встроенная автоматическая компенсация (точность ±0,3 °C) — устраняет ошибки от температуры соединений термопар с модулем.
• Электрические и защитные параметры:
  • Питание: 24 В DC (из шкафа питания Speedtronic Mark VIe, диапазон 18–30 В DC);
  • Потребляемый ток: ≤0,7 А (при максимальной нагрузке на все каналы);
  • Изоляция: 3000 В AC (между каналами, между каналами и землей) — по стандарту IEC 60664-1, повышенная защита от перекрестных помех;
  • Защита от вибраций: Встроенные демпферы вибраций и упрочненные контакты — устойчивость к вибрациям ротора до 50 Гц;
  • Защита EMC: Соответствие EN 61000-6-2/4, фильтры низких частот — подавление помех от силовых систем турбины.
• Эксплуатационные и конструктивные параметры:
  • Температурный диапазон работы: -10 °C до +75 °C (широкий диапазон для технических помещений турбин);
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 (для монтажа в шкафы GE Speedtronic Mark VIe);
  • Материал корпуса: Алюминиевый каркас с жаропрочной эпоксидной смолой (UL94 V-0) — устойчивость к перепадам температуры;
  • Размеры: 150 мм × 100 мм × 40 мм (компактный дизайн для плотного монтажа);
  • Устойчивость к вибрациям: 5–500 Гц (1,5 Г, по IEC 60068-2-6) — адаптирован к сильным вибрациям турбинных установок.
• Совместимость и функциональность:
  • Совместимые системы GE: Speedtronic Mark VIe (firmware 7.0+), ПО GE ToolboxST, система мониторинга CIMPLICITY Turbine Edition;
  • Интерфейс с контроллером: GE Profinet IRT (100 Мбит/с, задержка <0,8 мс) — реальное время передачи данных о температуре;
  • Диагностика: Мониторинг состояния каждого канала (отрыв термопары, короткое замыкание, перегрев модуля), отправка алертов в контроллер через Profinet;
  • Калибровка: Автоматическая калибровка через ToolboxST (раз в 6 месяцев) — поддерживает высокую точность при длительной эксплуатации.

Преимущества и особенности GE IS200TTURH1BEC

1. Специализация на турбинных роторах: Оптимизация для сигналов термопар K/J и защита от вибраций делает GE IS200TTURH1BEC более надежным для измерения температуры ротора, чем универсальные модули температуры — например, он корректирует данные с учетом вибрационных помех, что улучшает точность измерения на 20% по сравнению с аналогами.
2. Повышенная изоляция и устойчивость к вибрациям: Изоляция 3000 В AC и встроенные демпферы защищают GE IS200TTURH1BEC от перекрестных помех и сильных вибраций ротора — критично для газовых и паровых турбин, где вибрации могут искажать сигналы датчиков.
3. Глубокая интеграция с системами Speedtronic Mark VIe: GE IS200TTURH1BEC полностью синхронизируется с ПО GE CIMPLICITY Turbine Edition — данные о температуре ротора автоматически отображаются в специализированных дашбордах (например, распределение температуры по сегментам ротора), а при превышении лимитов отправляются алерты операторам в режиме реального времени.
4. Многочисленные каналы и детальная диагностика: 12 каналов позволяют GE IS200TTURH1BEC контролировать температуру всех критических сегментов ротора (например, передний, средний и задний диск), а диагностика каждого канала помогает быстро выявить неисправность датчика — например, отрыв термопары в переднем сегменте, что предотвращает локальный перегрев.
5. Удобство обслуживания: Компактный дизайн и светодиодная индикация состояния каналов делают обслуживание GE IS200TTURH1BEC простым — технический персонал быстро локализует проблему без разборки шкафа, сокращая время ремонта.

Примеры применения GE IS200TTURH1BEC в различных отраслях

• Теплоэлектростанция (ТЭС): В ТЭС с паровой турбиной мощностью 600 МВт GE IS200TTURH1BEC контролирует температуру 12 сегментов ротора — подключены термопары типа K (диапазон 0–500 °C). Данные передаются в контроллер Mark VIe через Profinet IRT, и при превышении температуры любого сегмента >550 °C модуль отправляет алерт, а контроллер снижает нагрузку на турбин, предотвращая перегрев.
• Газоперерабатывающий комплекс: В комплексе с газовой турбиной мощностью 300 МВт GE IS200TTURH1BEC измеряет температуру ротора с термопарами типа J (0–450 °C). Устойчивость к вибрациям (1,5 Г) гарантирует стабильность сигналов при работе турбины на максимальной скорости, а автоматическая компенсация холодного спая исключает ошибки от температуры в шкафу управления.
• Атомная электростанция (АЗЭС): В АЗЭС с реакторной турбиной GE IS200TTURH1BEC используется в системе защиты ротора — 12 каналов контролируют температуру теплоносителя в полостях ротора (термопары типа K, 0–300 °C). Высокая изоляция (3000 В AC) защищает модуль от помех от ядерного реактора, а диагностика мгновенно сообщает о проблемах с датчиками.
• Гидроэлектростанция (ГЭС): В ГЭС с гидротурбиной мощностью 200 МВт GE IS200TTURH1BEC монтирован в шкафу управления ротором — подключены 8 термопаров типа J (измеряют температуру подшипников ротора, 0–150 °C). При превышении температуры подшипника >160 °C модуль сигнализирует в контроллер, который останавливает турбин для проверки.

Сравнение GE IS200TTURH1BEC с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS200TTURH1BEC

Рекомендации по выбору

1. Совместимость с турбинами GE: Выбирайте GE IS200TTURH1BEC если вы используете турбины GE (например, Frame 9F, HP Turbine) с контроллером Speedtronic Mark VIe — это гарантирует полную поддержку сигналов термопар ротора и интеграцию с специализированным ПО CIMPLICITY Turbine Edition.
2. Требования к количеству датчиков: Для роторов с 10+ сегментами (например, крупные паровые турбины) GE IS200TTURH1BEC с 12 каналами подходит лучше, чем модули с 8–10 каналов (не требуют покупки дополнительного модуля).
3. Условия вибраций: Если турбина работает с сильными вибрациями (газовые турбины на высоких скоростях), GE IS200TTURH1BEC с устойчивостью 1,5 Г — оптимальный выбор.

Меры предостережения

1. Регулярная автоматическая калибровка: Проводите калибровку через GE ToolboxST раз в 6 месяцев — не пропускайте сроки, чтобы сохранить высокую точность GE IS200TTURH1BEC при длительной эксплуатации.
2. Использование оригинальных термопар GE: Подключайте только термопары GE типа K/J к GE IS200TTURH1BEC — сторонние термопары могут не соответствовать требованиям компенсации холодного спая и привести к искажению данных.
3. Контроль температуры модуля: Ежедневно проверяйте температуру корпуса GE IS200TTURH1BEC через HMI — не допускайте превышения 75 °C, иначе снизится точность измерения.
4. Защита кабелей термопар: Кабели от термопар к модулю прокладывайте в металлические трубки с демпфированием — защита от механических повреждений и вибрационных нагрузок.
