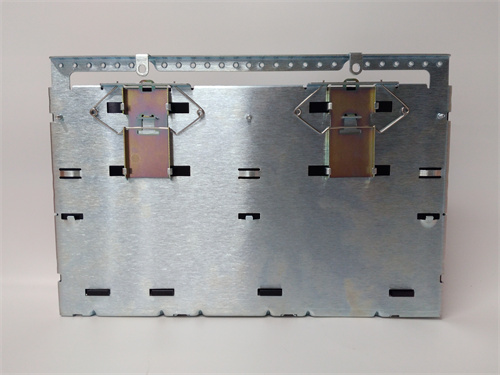

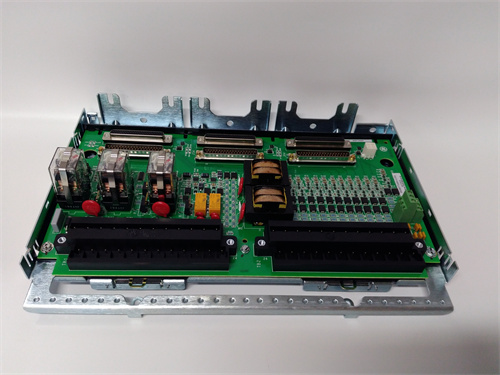

GE IS200TTURH1CCC S1DF00Z

Описание

Общая информация о продукте

Технические параметры продукта

• Параметры измеряемых параметров и интерфейсов:
  • Количество каналов измерения: 8 независимых каналов, специализированных для турбин:
    • 2 канала для скорости ротора: Поддержка датчиков типа Hall 效应 или индуктивных датчиков, диапазон 0–20 000 об/мин, разрешение 1 об/мин, точность ±0,1% полного диапазона;
    • 2 канала для угла наклона лопаток: Аналоговые входы 4–20 мА / 0–10 В DC, диапазон 0–90°, точность ±0,5°;
    • 2 канала для вибрации: Поддержка вибрационных сенсоров (пятковые, индуктивные), диапазон 0–100 мм/с, разрешение 0,01 мм/с, точность ±0,2%；
    • 2 универсальных аналоговых канала: Для измерения температуры масла (0–150 °C) или давления в камере сгорания (0–30 МПа), сигнал 4–20 мА;
  • Изоляция: Galvanic изоляция 2000 В DC между всеми каналами, шиной питания и коммуникационной шиной — защита от перепадов напряжения и электромагнитных помех.
• Параметры коммуникации и защиты:
  • Коммуникационная шина: Поддержка внутренней шиной Mark VIe (Backplane Bus) — скорость передачи данных 100 Мбит/с, задержка ≤0,5 мс;
  • Протокол: GE SRTP (Speedtronic Remote Transfer Protocol) — для бесшовной интеграции с контроллером Mark VIe и SCADA Proficy HMI;
  • Защитные функции:
    • От перегрева: Встроенный температурный сенсор, отключение при превышении 85 °C;
    • От короткого замыкания: Пассивная защита на всех входах, ограничение тока ≤100 мА;
    • От вибрации: Устойчивость до 50 Гц (ускорение 100 м/с²) по стандарту MIL-STD-883H;
  • Класс защиты корпуса: IP54 (по стандарту IEC 60529) — защита от пыли (категория 5) и влаги (категория 4, кратковременное попадание воды).
• Параметры эксплуатации и надежности:
  • Температурный диапазон работы: -20 °C до +85 °C (без снижения точности) — адаптивность к экстремальным температурам турбинных зон;
  • Устойчивость к влажности: До 95% относительной влажности (с конденсацией, благодаря IP54) в диапазоне 0–60 °C;
  • Тип монтажа: Встраивание в шасси Mark VIe (1 слот) или отдельное монтирование на корпусе турбины (через крепежные пластины);
  • Средний наработанный ресурс (MTBF): ≥400 000 часов (≈45,7 года) при температуре 40 °C — исключительная надежность для критических систем;
  • Сигнализация состояния: 4 светодиодных индикатора — питание (PWR), коммуникация (COM), ошибка (FAULT), активность измерения (ACTIVE).

Преимущества и особенности

1. Специализация на турбинных параметрах и высокая точность: Каналы, оптимизированные для скорости ротора, вибрации и угла лопаток, а также точность ±0,1% для скорости делают GE IS200TTURH1CCC S1DF00Z не заменяемым для регулировки турбин — например, в газотурбинах с мощностью >100 МВт даже минимальное превышение скорости (на 1%) может привести к повреждению ротора, поэтому модуль обеспечивает контроль с разрешением 1 об/мин. В отличие от универсальных аналоговых модулей, он учитывает специфику турбинных процессов (инерция ротора, вибрационные помехи).
2. Защита от экстремальных условий и высокая надежность: Класс защиты IP54, устойчивость к вибрации 100 м/с² и температурам до +85 °C делают GE IS200TTURH1CCC S1DF00Z подходящим для суровых турбинных зон — например, на нефтегазовых компрессорных станциях, где модуль контактирует с масляными парыми и перепадами температуры, он продолжает работать стабильно без перебоев. Высокий MTBF (≥400 000 часов) также гарантирует долгую работу без обслуживания, снижая время простоя турбины.
3. Автоматическая калибровка и диагностика в реальном времени: Автоматическая калибровка с использованием внутреннего эталона упрощает обслуживание — инженерам не нужно разрывать подключения к турбине или использовать внешнее оборудование. Диагностика обрывов сенсоров, коротких замыканий и перегрева позволяет быстро локализовать неисправности (например, обрыв кабеля к вибрационному сенсору), сокращая время восстановления до 30 минут.
4. Быстрая коммуникация и интеграция с Mark VIe: Поддержка протокола SRTP и задержка передачи ≤0,5 мс критична для систем в реальном времени — при превышении скорости ротора модуль мгновенно передает сигнал в контроллер, который активирует аварийное торможение за 1 мс, предотвращая аварию. Полная совместимость с шасси Mark VIe и другими модулями IS200 также устраняет необходимость в дополнительных адаптерах, снижая сложность системы.

Примеры применения в отраслях

• Энергетика (газотурбинная электростанция 200 МВт): На электростанции GE IS200TTURH1CCC S1DF00Z контролирует 6 параметров главной газотурбины:
  • Скорость ротора (0–12 000 об/мин) через индуктивный датчик — при превышении 12 500 об/мин отправляет сигнал аварии;
  • Угол наклона лопаток регулирующего клапана (0–80°) — контроллер Mark VIe корректирует угол в зависимости от потребления электроэнергии;
  • Два канала вибрации ротора (0–30 мм/с) — при превышении 25 мм/с активирует предупреждение и снижает нагрузку турбины;
  • Температура масла в подшипниках (0–120 °C) и давление в камере сгорания (0–25 МПа) — данные передаются в SCADA для отображения операторам.
• Нефтегаз (компрессорная станция газопровода): На станции GE IS200TTURH1CCC S1DF00Z мониторит параметры газового компрессора:
  • Скорость ротора компрессора (0–8000 об/мин) — поддерживает стабильность давления в газопроводе;
  • Угол наклона лопаток компрессора (0–90°) — регулируется в зависимости от расхода газа;
  • Вибрация корпуса компрессора (0–40 мм/с) — IP54 защита предотвращает попадание пыли и влаги в модуль, даже в условиях открытой площадки;
  • При падении давления в газопроводе модуль сигнализирует контроллеру, который увеличивает скорость компрессора за 0,8 мс.
• Тяжелое машиностроение (паротурбина для металлургического завода): На заводе GE IS200TTURH1CCC S1DF00Z контролирует параметры паротурбины, приводящей прокатный стан:
  • Скорость ротора (0–6000 об/мин) — синхронизируется с скоростью роликов проката;
  • Вибрация подшипников (0–35 мм/с) — при превышении 30 мм/с останавливает турбину, предотвращая повреждение подшипников;
  • Температура пара (0–550 °C) через универсальный аналоговый канал — контроллер регулирует подачу пара в зависимости от измеренной температуры.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Учтите тип turbomachinery и требуемые параметры: Если вы используете GE Mark VIe для управления газотурбинами, паротурбинами или компрессорами и нуждаетесь в комплексном мониторинге (скорость, вибрация, угол лопаток), GE IS200TTURH1CCC S1DF00Z — единственный подходящий выбор. Для простых задач (только скорость или вибрация) можно рассмотреть специализированные модули Siemens/Rockwell, но они не обеспечат интеграцию с Mark VIe.
  2. Оцените условия эксплуатации: При работе в зонах с пылью, влагой или температурами >60 °C (например, турбинные залы на нефтегазовых площадках) IP54 защита и температурный диапазон -20–+85 °C GE IS200TTURH1CCC S1DF00Z делают его предпочтительным, так как конкуренты не выдержат этих условий.
  3. Для получения информации о сертификациях (ATEX, IECEx для опасных зон), процедуре калибровки или заменяемых компонентах обратитесь к ссылке: [ссылка на продукт GE IS200TTURH1CCC S1DF00Z].
• Предостережения:
  1. Монтируйте модуль в соответствии с рекомендациями GE: Устанавливайте GE IS200TTURH1CCC S1DF00Z на расстоянии не менее 50 см от нагревательных элементов турбины (например, камеры сгорания) и обеспечивайте достаточную вентиляцию — перегрев выше 85 °C приведет к отключению модуля и остановке турбины.
  2. Используйте только сертифицированные сенсоры: Для измерения скорости, вибрации и угла лопаток используйте сенсоры, рекомендованные GE (например, индуктивные датчики скорости GE 127603-01) — несертифицированные сенсоры приведут к ошибкам измерений и возможной аварии.
