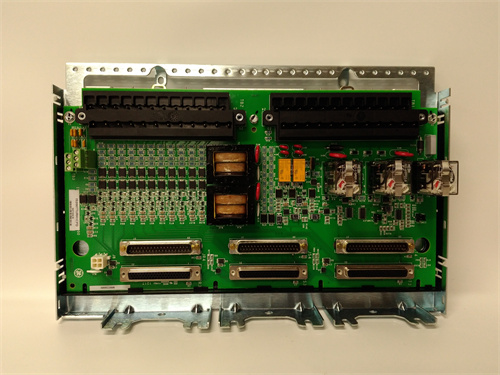

GE IS200TTURH1CCC S1DF00Z – Модуль ввода сигналов термопар для системы Mark VIe
Описание продукта
Модуль ввода сигналов термопар GE IS200TTURH1CCC с дополнительным индексом S1DF00Z является специализированным компонентом системы управления турбиной Mark VIe от General Electric. Этот модуль, обозначаемый как Thermocouple Input Module, предназначен для высокоточного измерения температуры в различных точках турбины и вспомогательного оборудования с использованием термопар различных типов (J, K, T, E, R, S, B, N и др.). Модуль GE IS200TTURH1CCC устанавливается в корпус ввода/вывода (I/O Pack) системы Mark VIe и обеспечивает преобразование слабого милливольтового сигнала от термопары в цифровое значение, которое затем передается в тройной резервированный контроллер (TMR) для обработки, отображения и использования в алгоритмах управления и защиты. Точность и надежность измерений температуры, обеспечиваемые этим модулем, критически важны для безопасной и эффективной работы энергетического оборудования.
Технические параметры
- Тип: Модуль аналогового ввода для термопар (Thermocouple Input Module).
- Платформа: Система управления GE Mark VIe.
- Исполнение: IS200TTURH1CCC (определяет аппаратную версию и функционал).
- Дополнительный индекс: S1DF00Z (может указывать на специфическую заводскую конфигурацию, калибровку или версию ПО).
- Количество каналов: Как правило, 8 или 16 изолированных каналов (требует уточнения для данной ревизии).
- Поддерживаемые типы термопар: Широкий спектр стандартных типов (J, K, T, E, R, S, B, N), выбирается программно.
- Точность: Высокая, с учетом компенсации температуры холодного спая (Cold Junction Compensation – CJC), которая реализована внутри модуля.
- Разрешение: Обычно 16-битное и выше.
- Изоляция: Гальваническая изоляция между каналами и между каналами и шиной системы для подавления помех.
- Диагностика: Встроенная диагностика обрыва термопары, короткого замыкания, выхода за диапазон, а также неисправности схемы CJC.
- Рабочая температура: Рассчитан на работу в условиях машинного зала.
Преимущества и особенности
- Высокая точность с компенсацией холодного спая: Наличие встроенной высокоточной системы CJC в модуле GE IS200TTURH1CCC является ключевым преимуществом, так как устраняет одну из основных источников погрешности при измерении термопарами.
- Универсальность: Поддержка множества типов термопар позволяет использовать один тип модуля для измерения температуры в различных диапазонах и средах по всему объекту.
- Расширенная диагностика: Возможность удаленного обнаружения обрыва термопары или короткого замыкания позволяет оперативно выявлять проблемы с датчиками или проводкой, предотвращая использование некорректных данных в системе управления.
- Работа в отказоустойчивой архитектуре: Как и все модули Mark VIe, IS200TTURH1CCC предназначен для интеграции в высоконадежную систему с тройным резервированием.
- Горячая замена: Поддерживает замену без остановки турбины (при соблюдении строгих процедур), что соответствует требованиям к непрерывным процессам.
- Полная интеграция с ToolboxST: Легкая конфигурация типа термопары, диапазонов, диагностических порогов в единой среде инженерной настройки.
Примеры применения в различных отраслях
- Энергетика (ТЭЦ, ГРЭС, АЭС): Основное применение — измерение критически важных температур в системе управления газовой или паровой турбиной:
- Температура выхлопных газов турбины (Exhaust Temperature).
- Температура подшипников.
- Температура масла в системе смазки.
- Температура металла (например, корпуса турбины).
- Нефтегазовая промышленность: Контроль температур на газотурбинных приводах компрессоров, в технологических процессах.
Сравнение с аналогами других производителей
Прямых аналогов в виде универсальных модулей ПЛК не существует, так как это специализированный компонент системы Mark VIe.
- Конкурирующие системы управления турбинами (Siemens, Woodward): У конкурентов аналогичная функциональность термопарного ввода встроена в их специализированные контроллеры или модули ввода/вывода. Модуль IS200TTURH1CCC является стандартным элементом одной из самых распространенных в мире платформ для управления турбинами.
- Универсальные модули ввода термопар для ПЛК: Существуют у многих производителей (Siemens, Rockwell), но они не обладают такой же глубиной интеграции, диагностики и соответствием стандартам надежности, как модуль в системе Mark VIe.
Рекомендации по выбору и меры предосторожности
- Совместимость с системой: Модуль GE IS200TTURH1CCC может работать только в составе конкретной системы Mark VIe. Необходима проверка совместимости с версией ToolboxST, ревизией контроллера и типом корпуса I/O Pack.
- Правильный выбор типа термопары и кабеля: Для каждого канала необходимо точно указывать тип используемой термопара (K, J и т.д.) в конфигурации. Обязательно использовать термопарный кабель (удлинительный провод) из соответствующих сплавов на всем протяжении от датчика до модуля.
- Качество монтажа и компенсация холодного спая: Хотя CJC встроена в модуль, важно, чтобы клеммная колодка модуля находилась в стабильной температурной зоне. Использование неспециального кабеля (например, медного) на участке от термопары до модуля приведет к катастрофической погрешности.
- Экранирование и защита от помех: Сигналы термопар очень слабые (мВ). Кабели должны быть качественно экранированы и проложены вдали от силовых линий.
- Калибровка и проверка: Для ответственных измерений может потребоваться периодическая калибровка канала. Модуль IS200TTURH1CCC позволяет вводить поправочные коэффициенты.
- Внимание к индексу исполнения: Полный номер, включая S1DF00Z, критически важен при заказе. Разные суффиксы могут означать разные аппаратные возможности или калибровки.
