Описание
Сначала представляю вам модуль коммуникации и визуализации для систем автоматизации энергетического оборудования — GE IS200VCRCH1B; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от GE Power относится к серии Mark VIe — платформы для управления турбинами, генераторами и комбинированными циклами, предназначенной для обеспечения связи между локальными модулями системы и удаленными операторскими панелями, а также для отображения критических параметров процесса в реальном времени.
Описание продукта

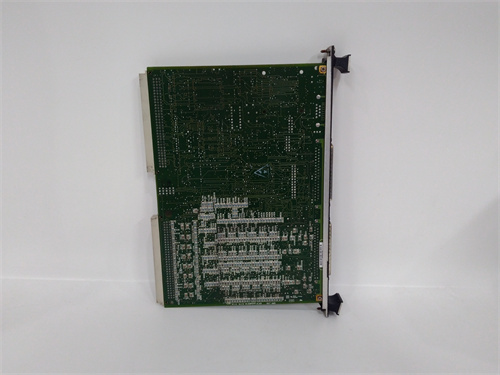

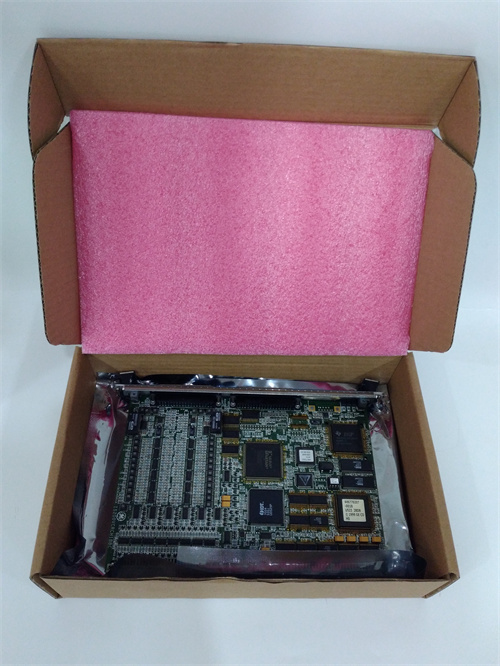

GE IS200VCRCH1B — это интегрированный модуль, сочетающий функции коммуникационного шлюза и локального операторского интерфейса (HMI), разработанный для работы с системой GE Mark VIe. Модуль GE IS200VCRCH1B отличается поддержкой нескольких промышленных протоколов коммуникации и компактным дисплеем для мониторинга — он обеспечивает передачу данных между модулями Mark VIe (например, аналоговые входы IS200AEPAH1A, цифровые выходы IS200DSPXH1DBD) и удаленными системами (DCS, SCADA) через Ethernet/IP и Modbus RTU, а также отображает ключевые параметры (температура, давление, скорость) на встроенном 3.5-дюймовом сенсорном экране. Благодаря модульной конструкции для шасси Mark VIe GE IS200VCRCH1B легко интегрируется в существующие установки и совместим с другими компонентами серии IS200, что упрощает сборку комплексных систем управления с локальным и удаленным доступом. Особенно важно отметить, что GE IS200VCRCH1B поддерживает режим резервирования (hot backup) — два модуля можно подключить параллельно, и при сбое основного устройство автоматически переключается на резервный, сохраняя непрерывную связь и отображение данных. Также GE IS200VCRCH1B оснащен функцией локального контроля — через сенсорный экран операторы могут корректировать параметры процесса (например, скорость турбины, давление пара) в случае отключения удаленной системы, что критично для предотвращения аварий. Все эти особенности делают GE IS200VCRCH1B неотъемлемым элементом для систем Mark VIe — он обеспечивает надежную коммуникацию и удобный доступ к данным, даже в условиях нестабильности сети или отключения удаленного операторского центра.
Параметры продукта
- Производитель: GE Power
- Модель: IS200VCRCH1B
- Тип модуля: Интегрированный модуль коммуникации и локального HMI для системы GE Mark VIe
- Коммуникационные интерфейсы:
- 2 порта Ethernet (10/100/1000 Мбит/с, RJ45) — поддержка Ethernet/IP, Modbus TCP
- 1 порт RS-485 — поддержка Modbus RTU (для связи с локальными сенсорами)
- 1 интерфейс шасси Mark VIe — для связи с другими модулями IS200
- Поддерживаемые протоколы: Ethernet/IP, Modbus TCP, Modbus RTU, Profinet (опционально через адаптер)
- Характеристики локального HMI:
- Диагональ экрана: 3.5 дюйма
- Тип экрана: TFT-LCD, сенсорный (капacitтивный)
- Разрешение: 320 × 240 пикселей
- Яркость: 300 кд/м² (для видимости в ярком освещении)
- Процессор и память:
- Процессор: ARM Cortex-A9 (двуядерный, 800 МГц)
- Оперативная память (RAM): 512 МБ DDR3
- Хранилище: 4 ГБ Flash (для хранения конфигурации и логов)
- Напряжение питания: 24 В DC (дублированное, для отказоустойчивости), допустимый диапазон 18–30 В DC
- Температурный диапазон эксплуатации: 0 °C до +60 °C
- Уровень защиты (IP): IP20 (для корпуса модуля, при установке в закрытое шасси)
- Категория безопасности: SIL 2 (IEC 61508) — для функций коммуникации с критическими модулями
- Сертификации: CE, UL 508, ATEX (Zone 2), IECEx (Zone 2)
- ПО для конфигурации: GE ToolboxST, GE CIMPLICITY (для настройки интерфейса и протоколов)
Преимущества и особенности
- Интеграция коммуникации и HMI: Одно устройство сочетает шлюз и локальный дисплей, что сокращает количество компонентов в системе и упрощает монтаж — GE IS200VCRCH1B заменяет отдельный коммуникационный модуль и внешний операторский панель.
- Поддержка нескольких протоколов: Поддержка Ethernet/IP, Modbus TCP/RTU позволяет GE IS200VCRCH1B взаимодействовать с различными системами (DCS, SCADA, локальными сенсорами), избежая необходимости в дополнительных шлюзах.
- Режим резервирования (hot backup): Дублирование модулей гарантирует отказоустойчивость коммуникации — при сбое основного GE IS200VCRCH1B резервный автоматически запускается, не прерывая передачу данных или отображение параметров.
- Локальный контроль: Встроенный сенсорный экран позволяет операторам корректировать параметры процесса без удаленного доступа — критично для ситуаций, когда сеть отключается (например, технические работы в операторском центре).
- Устойчивость к суровым условиям: Работа в диапазоне 0 °C до +60 °C и сертификация ATEX Zone 2 делают GE IS200VCRCH1B подходящим для эксплуатации в открыточных объектах (газотурбинные станции) или цехах с агрессивным климатом.
Случаи применения в отраслях
- Теплоэлектростанции (ТЭС): В ТЭС GE IS200VCRCH1B передает данные о температуре подшипников турбины (от IS200AEPAH1A) через Ethernet/IP в удаленный DCS GE Mark VIe. Локальный экран отображает скорость ротора и уровень масла — при превышении температуры >120 °C оператор может через сенсорный экран активировать аварийное охлаждение, даже если связь с DCS прервана.
- Газотурбинные установки (ГТУ): В ГТУ GE IS200VCRCH1B использует Modbus RTU для сбора данных от датчиков давления газа и передачи их в SCADA-систему. Резервный модуль гарантирует, что данные не теряются при сбое основного устройства, а локальный дисплей позволяет техническому персоналу проверять параметры без подключения к SCADA.
- Атомные электростанции (АЭС): В АЭС GE IS200VCRCH1B обеспечивает связь между модулями защиты реактора (IS200DSPXH1DBD) и операторским центром. Встроенный экран отображает уровень воды в реакторе — при опасном снижении оператор может локально закрыть защитные клапаны, предотвращая перегрев.
- Комбинированные циклы: На объектах с комбинированными циклами GE IS200VCRCH1B синхронизирует данные между ГТУ и паровой турбиной, передавая их в общий DCS. Локальный экран отображает общую энергопродукцию, а режим резервирования гарантирует непрерывную мониторинг даже при сбое одного модуля.
Сравнение с конкурентами
Сравним GE IS200VCRCH1B с аналогичным модулем Siemens SIMATIC HMI KTP400 Basic + CP 1243-1 (комплекс из локального HMI и коммуникационного модуля):
| Параметр | GE IS200VCRCH1B | Siemens SIMATIC HMI KTP400 + CP 1243-1 |
|---|---|---|
| Интеграция функций | Коммуникация + HMI (одно устройство) | Отдельные устройства (HMI + коммуникация) |
| Режим резервирования | Да (hot backup) | Нет (требует дополнительного оборудования) |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP/RTU | PROFINET, Modbus TCP |
| Размер экрана | 3.5 дюйма | 4.3 дюйма |
| Совместимость с системами | GE Mark VIe | Siemens S7-1200/PCS 7 |
| Категория SIL | SIL 2 | SIL 1 (по умолчанию) |
Как видно из таблицы, GE IS200VCRCH1B имеет преимущество в плане интеграции функций, встроенного режима резервирования и поддержки SIL 2 — это делает его предпочтительным для систем GE Mark VIe, где требуется отказоустойчивость и безопасность. Siemens комплекс имеет больший экран, но уступает по интеграции и надежности для критических приложений.
Рекомендации по выбору
При выборе GE IS200VCRCH1B учитывайте следующие факторы:
- Тип существующей системы GE: Модуль GE IS200VCRCH1B разработан исключительно для Mark VIe — если у вас есть эта система, он обеспечит полную совместимость с модулями IS200 и ПО ToolboxST; для Siemens S7 выбирайте SIMATIC HMI.
- Требуемая отказоустойчивость: Для критических процессов (турбины, реакторы) режим резервирования GE IS200VCRCH1B обязателен — он предотвращает потерю связи или данных при сбое модуля; для не критических систем можно использовать одиночное устройство.
- Протоколы коммуникации: Если вам нужно взаимодействовать с системами Ethernet/IP или Modbus RTU (например, SCADA на базе GE CIMPLICITY), GE IS200VCRCH1B идеально подходит; для PROFINET выбирайте Siemens модель.
- Необходимость локального контроля: Если операторы нуждаются в доступе к параметрам без удаленной сети (например, на объектах в удаленных районах), встроенный экран GE IS200VCRCH1B критически важен — он заменяет внешний панель и упрощает обслуживание.
Меры предосторожности
- Установка: Монтируйте GE IS200VCRCH1B в шасси Mark VIe 远离 источников электромагнитных помех (трансформаторы, двигатели) — помехы могут искажать коммуникацию или отображение данных.
- Питание: Подключите два независимых источника 24 В DC — это активирует режим резервирования и гарантирует работу модуля при сбое одного источника.
- Обновление ПО: Периодически обновляйте firmware через ToolboxST — обновления включают исправления ошибок безопасности и улучшения поддержки протоколов.
- Резервное копирование: Создайте резервную копию конфигурации GE IS200VCRCH1B на USB-флеш-накопитель — при сбое Flash-хранилища это позволит быстро восстановить настройки.
- Очистка экрана: Очищайте сенсорный экран мягкой влажной ткани без агрессивных чистящих средств — абразивные вещества могут повредить защитный слой и нарушить сенсорное управление.
