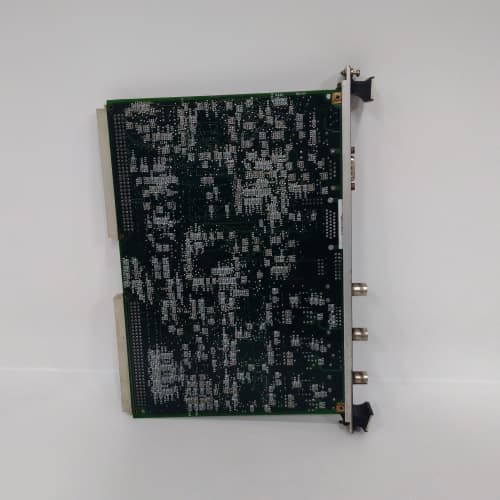

GE IS200VRTDH1D

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль измерения температуры на основе RTD для систем автоматизации GE Mark VIe (совместим с GE Speedtronic).
• Функции:
  • 16 независимых каналов для подключения датчиков RTD (PT100/PT1000, 2/3/4 провода).
  • Ультраточное измерение температуры с автоматической компенсацией сопротивления проводов.
  • Программируемые фильтры шумоподавления (низкочастотные, среднеквадратические).
  • Мониторинг состояния датчиков: обрыв, короткое замыкание, превышение диапазона температуры.
  • Автоматическая калибровка (встроенный референтный источник) и компенсация температурных дрейфов.
  • Синхронизация с контроллером GE Mark VIe через шину Speedtronic (задержка ≤1 мс).
• Параметры измерения:
  • Датчики RTD:
    • Типы: PT100 (0.1/0.2/0.5 класса точности), PT1000 (0.1/0.2 класса точности).
    • Подключение: 2/3/4 провода (автоматическое определение типа подключения).
    • Диапазон температуры: -200 °C до +850 °C.
    • Точность измерения: ±0.02 °C (при 0–100 °C), ±0.05 °C (при -200 °C до +850 °C).
    • Разрешение: 0.001 °C.
  • Компенсация сопротивления проводов:
    • Диапазон: 0–100 Ом на провод (для 3/4-проводного подключения).
• Защитные функции:
  • Защита от электростатического разряда (ESD ±30 кВ).
  • Фильтры от электромагнитных помех (EMC Class B, по стандарту EN 61000).
  • Защит от перегрузки на входах: ±30 В DC, ±50 мА.
  • Защита от короткого замыкания (электронная защита с сигнализацией).
• Коммуникационные интерфейсы:
  • Системная шина: GE Speedtronic (прямое подключение к контроллеру Mark VIe).
  • Ethernet: 1 порт Gigabit Ethernet (RJ45), поддержка Modbus TCP, Ethernet/IP, OPC UA Secure.
  • RS-485: 1 порт (Modbus RTU) — локальная диагностика.
• Физические параметры:
  • Питание: 24 В DC (±10%), потребляемая мощность ≤12 Вт.
  • Температурный диапазон эксплуатации: -15 °C до +70 °C.
  • Степень защиты: IP30 (монтаж в шасси контроллера GE Mark VIe).
  • Размеры (Ш×В×Г): 160 мм × 220 мм × 80 мм.
  • Вес: 2.0 кг.
  • Средний наработок между отказами (MTBF): ≥ 2 000 000 часов.

Преимущества и особенности

• Ультраточность Измерений: Точность ±0.02 °C и разрешение 0.001 °C гарантируют надежность данных для критических приложений (например, мониторинг температуры в турбинных подшипниках, реакторах).
• Гибкость Подключения: Поддержка 2/3/4-проводных датчиков PT100/PT1000 и автоматическая компенсация сопротивления проводов делают модуль универсальным для различных условий монтажа.
• Шумоустойчивость: Программируемые фильтры и защита EMC Class B минимизируют влияние внешних помех, обеспечивая стабильность измерений в шумных индустриальных средах.
• Расширенная Диагностика: Реальное мониторинг состояния каждого датчика (обрыв, короткое замыкание) и автоматическая сигнализация аномалий упрощают обслуживание и снижают время простоя.
• Глубокая Интеграция с GE Экосистемой: Совместимость с контроллерами Mark VIe и системами мониторинга Proficy позволяет быстро настраивать, диагностировать и обновлять модуль, обеспечивая единство управления.
• Надежность и Долговечность: Высокий MTBF (≥2 млн часов) и компактный дизайн делают модуль идеальным для длительной эксплуатации в критических узлах промышленных установок.

Области применения и примеры использования

• Энергетика: На тепловых и атомных электростанциях GE IS200VRTDH1D измеряет температуру в турбинных подшипниках, котлах, системах охлаждения и трансформаторах, обеспечивая безопасность и эффективность работы энергетических установок.
• Металлургия: На сталелитейных заводах модуль контролирует температуру плавильных печей, прокатных станков и металлургических реакторов, поддерживая стабильность технологических процессов и качество продукции.
• Нефтегазовая отрасль: На добычных платформах и рефайнериях GE IS200VRTDH1D измеряет температуру в трубопроводах, компрессорах и резервуарах, предотвращая перегрев и аварии при транспортировке и переработке нефти/газа.
• Аэрокосмическая промышленность: На испытательных стендах ракетных двигателей и аэрокосмических компонентов GE IS200VRTDH1D измеряет температуру в экстремальных условиях, обеспечивая точность и безопасность тестирования.
• Фармацевтика: В производстве лекарств модуль контролирует температуру в реакторах, холодильных камерах и очистных помещениях, обеспечивая соответствие международным стандартам качества (GMP).

Сравнение с конкурентами

• Точность и Разрешение: Ультраточная точность ±0.02 °C и разрешение 0.001 °C превосходят аналоги (обычно ±0.1–0.5 °C и 0.01 °C), что критично для высокоточных процессов.
• Компенсация Проводов: Автоматическая компенсация сопротивления проводов до 100 Ом делает модуль более гибким, чем конкуренты с ограниченной компенсацией (до 50 Ом).
• Диагностика: Расширенные функции диагностики (обрыв, короткое замыкание) обеспечивают большую надежность, чем модули с базовыми возможностями.
• Интеграция: Глубокая совместимость с GE Mark VIe и поддержка OPC UA Secure упрощают внедрение в существующие инфраструктуры GE, в то время как сторонние модули требуют дополнительной адаптации.
• Шумоустойчивость: Фильтры EMC Class B и программные фильтры шумоподавления гарантируют стабильность измерений в условиях сильных электромагнитных помех, превосходя показатели модулей EMC Class C.

Советы по выбору и мера предосторожности

• Выберите Тип Датчика RTD: Для максимальной точности используйте датчики PT100/PT1000 класса 0.1, а для длинных кабелей — 3/4-проводное подключение для автоматической компенсации сопротивления.
• Настройте Фильтры Шумоподавления: В шумных индустриальных средах (например, рядом с силовыми двигателями) используйте низкочастотные фильтры с постоянной времени 0.1–1 с, а для статических процессов — среднеквадратические фильтры (10–100 выборок).
• Регулярная Калибровка: Используйте автоматическую калибровку (рекомендуется раз в месяц) или калибровку с внешним стандартом для поддержания высокой точности, особенно в условиях перепадов температуры.
• Проверьте Защиту Кабелей: Используйте экранированные кабели с двойной экранной обмоткой для подключения датчиков, монтируйте их远离 силовых линий и двигателей для снижения влияния электромагнитных помех.
• Обновляйте Прошивку: Регулярно обновляйте прошивку модуля через GE Mark VI Configuration Studio, чтобы получить актуальные исправления безопасности, улучшения функциональности и поддержку новых типов датчиков.
• Обеспечьте Правильное Монтирование: Монтируйте модуль в шасси с достаточной вентиляцией, избегайте размещения вблизи источников тепла и агрессивных сред (влажность, пыль, химические вещества).
