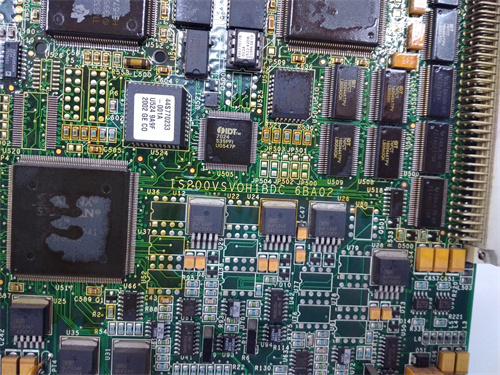

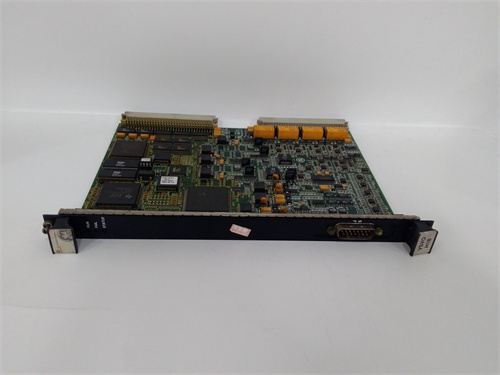

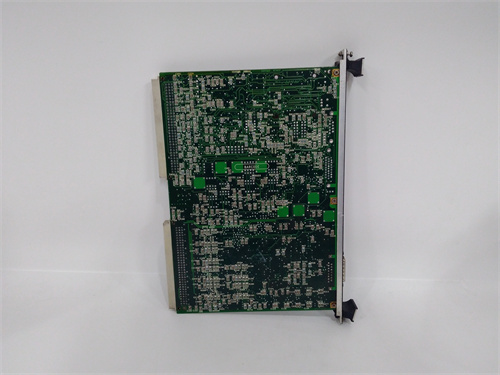

GE IS200VSVOH1B

Описание

Общая характеристика продукта GE IS200VSVOH1B

Технические параметры GE IS200VSVOH1B

• Параметры измерения напряжения:
  • Тип модуля: Модуль сенсинга напряжения (AC) с функцией защиты от перенапряжений;
  • Поддерживаемый тип сети: 3-фазная 3-проводная или 3-фазная 4-проводная (с нулевым проводом) — стандарт для промышленных силовых сетей;
  • Диапазон измерения напряжения (AC): 0–1000 В (номинальное напряжение 380/480/690 В AC, частота 50/60 Гц);
  • Максимальное кратковременное напряжение (для защиты): 1200 В AC (длительность 10 мс — для покрытия пиковых перенапряжений в сети);
  • Точность измерения: ±0,05% от полного диапазона (FS) при температуре 23 ± 5 °C — гарантирует достоверность данных для критических решений.
• Коммуникационные и электрические параметры:
  • Интерфейс с системой GE Mark VIe: Внутренняя шина GE Speedtronic Bus (скорость передачи данных 100 Мбит/с, задержка <1 мс — оптимизирована для реального времени);
  • Дополнительный интерфейс: 1x Ethernet (10/100 Мбит/с, RJ45) — для подключения к ПО диагностики GE CIMPLICITY и удаленного мониторинга;
  • Питание модуля: 24 В DC (диапазон 18–30 В DC) — из шкафа питания системы Mark VIe;
  • Потребляемый ток: ≤0,6 А (при номинальной нагрузке);
  • Изоляция: 5000 В AC (между силовыми цепями и сигнальными/питанием) — по стандарту IEC 60664-1, обеспечивает безопасность персонала при работе с высоким напряжением.
• Функции защиты и диагностики:
  • Защита от перенапряжений (Overvoltage): Настраиваемые пороги — “предупреждение” (например, 110% от номинального напряжения) и “авария” (например, 120% от номинала); при достижении порога “авария” модуль отправляет команду на отключение нагрузки или активацию защита;
  • Защита от низковольта (Undervoltage): Порог защиты 90% от номинального напряжения — предотвращает работу оборудования при нестабильном питании;
  • Детекция несимметрии напряжения: Мониторинг разницы напряжения между фазами (максимальная допустимая несимметрия ±5%) — сигнализирует о проблемах с сетью (например, обрыв фазы);
  • Самодиагностика: Мониторинг состояния сенсоров напряжения, шины связи и внутренних компонентов — отправка ошибок (например, “ошибка измерения фазы L1”) в контроллер Mark VIe.
• Эксплуатационные характеристики:
  • Температурный диапазон работы: -25 °C до +65 °C (подходит для экстремальных условий — от северных подстанций до жарких промышленных цехов);
  • Влажность: 5%–95% (без конденсации, поддерживает работу в влажных средах, например, на гидроэлектростанциях);
  • Степень защиты (IP): IP20 (для монтажа внутри закрытых шкафов системы Mark VIe);
  • Устойчивость к электромагнитным помехам (EMC): Соответствие стандартам EN 61000-6-2 (индустриальная среда) и EN 61000-6-4 (излучение) — устойчивость к помехам от трансформаторов и силовых кабелей;
  • Срок службы: ≥200 000 часов (при регулярном обслуживании и использовании оригинальных запчастей GE).
• Совместимость:
  • Полная совместимость с системами GE Mark VIe (все версии firmware 8.0 и выше) и ПО GE CIMPLICITY;
  • Поддерживает трансформаторы напряжения (TV) GE 3500 (коэффициент трансформации 1000:5) и сторонних производителей (Siemens, ABB);
  • Интеграция с DCS: Поддержка протокола Modbus TCP/IP для передачи данных в DCS ABB 800xA, Siemens WinCC.

Преимущества и особенности GE IS200VSVOH1B

1. Высокая точность измерения и быстрая реакция на перенапряжения: Точность ±0,05% FS позволяет GE IS200VSVOH1B фиксировать даже минимальные отклонения напряжения (например, 0,5% от номинала), а задержка реакции <1 мс гарантирует мгновенное включение защиты при перенапряжении — критически важно для предотвращения пробоя изоляции трансформаторов или обмоток генераторов.
2. Комплексная защита и детекция нестабильностей: Помимо защиты от перенапряжения/низковольта, GE IS200VSVOH1B детектирует несимметрию фаз — это помогает операторам своевременно выявить проблемы с сетью (например, повреждение кабеля одной фазы) до того, как они приведут к аварии оборудования.
3. Легкая интеграция с системами GE и удаленный доступ: GE IS200VSVOH1B полностью поддерживается системой Mark VIe и ПО CIMPLICITY — пользователи могут настраивать пороги защиты, просматривать реальные параметры напряжения и скачивать логи диагностики через графический интерфейс. Ethernet-интерфейс позволяет удаленно управлять модулем, что удобно для подстанций или заводов в удаленных регионах.
4. Устойчивость к экстремальным условиям и высокая надежность: Работа в диапазоне температур -25 °C до +65 °C и высокая изоляция (5000 В AC) делают GE IS200VSVOH1B подходящим для суровых промышленных условий — например, на северных энергосистемах (низкие температуры) или в металлургических цехах (высокие температуры и электромагнитные помехи).
5. Гибкость применения в разных сетях: Поддержка 3-фазных сетей (3-проводной и 4-проводной) делает GE IS200VSVOH1B универсальным для различных типов промышленных силовых распределений — от подстанций с нулевым проводом до закрытых силовых цепей без нейтрали.

Примеры применения GE IS200VSVOH1B в различных отраслях

• Энергетика (теплоэлектростанция): В ТЭС GE IS200VSVOH1B монтируется в шкафу управления трансформатором низкого напряжения (вход 10 кВ → выход 690 В AC). Модуль измеряет напряжение на выходе трансформатора и активирует защиту при перенапряжении >760 В (110% от номинала) — отключает связанную нагрузку (компрессоры системы охлаждения), предотвращая повреждение их электродвигателей.
• Нефтегазовая отрасль (неfteперерабатывающий завод): На заводе GE IS200VSVOH1B контролирует напряжение в силовых цепях компрессоров газа (питание 480 В AC, 3-фазное). При несимметрии напряжения между фазами >5% (например, из-за повреждения кабеля) модуль отправляет алерт в DCS ABB 800xA, а при перенапряжении >528 В — останавливает компрессор, защищая его от перегрева.
• Металлургия (сталилистейный завод): В цехе прокатки стали GE IS200VSVOH1B мониторит напряжение в цепи питания приводов рольгангов (690 В AC). При падении напряжения ниже 620 В (90% от номинала) модуль снижает скорость рольгангов через контроллер Mark VIe, предотвращая остановку производственной линии. При перенапряжении >760 В — отключает приводы до устранения нестабильности.
• Датчики и коммуникации (дата-центр): В крупном дата-центре GE IS200VSVOH1B контролирует напряжение в силовых цепях бесперебойных источников питания (UPS), подключенных к серверам (380 В AC). При перенапряжении >418 В (110% от номинала) модуль переключает питание на резервные батареи, поддерживая бесперебойную работу серверов и предотвращая потерю данных.

Сравнение GE IS200VSVOH1B с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании GE IS200VSVOH1B

Рекомендации по выбору

1. Оцените параметры силовой сети и требования к защите: Выбирайте GE IS200VSVOH1B если вам нужно контролировать 3-фазную сеть с напряжением до 1000 В AC и требуется высокая точность (±0,05% FS) или чувствительная защита от несимметрии фаз (±5%). Для сетей с напряжением ≤690 В AC и низкими требованиями к точности можно рассмотреть Siemens SENTRON PAC4200.
2. Проверьте совместимость с существующей системой: Если на объекте уже используется система GE Mark VIe или ПО CIMPLICITY, GE IS200VSVOH1B интегрируется без проблем. Для систем других брендов убедитесь в поддержке протокола Modbus TCP/IP и наличии адаптеров для сигнальных цепей.
3. Учтите условия эксплуатации: Для объектов с температурой ниже 0 °C (например, северные подстанции) или выше +60 °C (например, металлургические цехи) GE IS200VSVOH1B подходит лучше, чем Siemens SENTRON PAC4200 (ограничен до 0 °C) или Emerson Ovation OVM200 (ограничен до +60 °C).

Меры предостережения

1. Профессиональный монтаж и калибровка: Монтаж GE IS200VSVOH1B должен выполняться квалифицированным персоналом с сертификацией по работе с высоковольтным оборудованием. Перед вводом в эксплуатацию калибруйте модуль эталонным устройством (класс 0,01) — это гарантирует соответствие измеряемых значений реальным параметрам сети.
2. Защита конфигурации паролем: Настройте уровни доступа к GE IS200VSVOH1B (оператор, инженер, администратор) и защищите паролем. Непреднамеренное изменение порогов защиты (например, увеличение перенапряжного порога до 130%) может привести к повреждению оборудования.
3. Регулярная диагностика: Раз в месяц проверяйте логи диагностики GE IS200VSVOH1B через ПО CIMPLICITY — выявляйте неисправные каналы или проблемы с шиной связи. Замените неисправные компоненты до того, как они повлияют на работу системы.
4. Монтаж в защищенных шкафах: Модуль имеет степень защиты IP20 — монтируйте его только в закрытых шкафах с защитой IP31 или выше, 远离 пыли, влаги и механических повреждений. Избегайте размещения вблизи нагружающих компонентов (например, трансформаторов), где температура превышает +65 °C.
