Описание

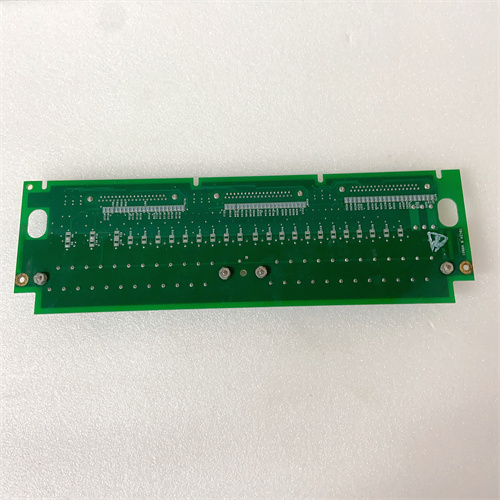

GE IS2020RKPSG3A
Описание продукта
GE IS2020RKPSG3A является высококачественным модулем защиты и контроля, разработанным компанией GE Digital – глобальным лидером в решениях для энергетики, промышленной автоматизации и критических инфраструктур. Этот модуль GE IS2020RKPSG3A специализируется на комплексной защите ключевых компонентов энергетических установок (турбин, генераторов, трансформаторов) от нештатных режимов (перегрузка, короткое замыкание, несимметрия фаз) и точном контроле их эксплуатационных параметров (ток, напряжение, температура) [ссылка на продукт]. Благодаря двойной ре던дантной архитектуре, robustной конструкции и адаптации к агрессивным условиям энергетических объектов (высокая температура, вибрации, электромагнитные помехи), GE IS2020RKPSG3A легко интегрируется в атомные электростанции, тепловые электростанции, гидроэлектростанции и крупные промышленные энергетические комплексы, где требуется максимальная отказоустойчивость и безопасность. В составе систем GE Mark VIe и Speedtronic GE IS2020RKPSG3A демонстрирует исключительную стабильность и быструю реакцию на нештатные ситуации, подтверждая опыт GE в разработке компонентов для высокорисковых энергетических приложений [ссылка на продукт]. Особенно ценен GE IS2020RKPSG3A в системах защиты турбин, генераторов и распределительных подстанций – где отказ модуля может привести к катастрофическому повреждению оборудования, остановке производства или угрозе безопасности персонала.
Технические параметры
- Тип устройства: модуль защиты и контроля силовых компонентов (многофункциональный защитный контроллер)
- Архитектура: двойная ре던дантная (1oo2D – 1 out of 2 with Diagnostics) – два независимых процессора с взаимной диагностикой и синхронизацией данных, время переключения < 5 мс
- Уровень безопасности: соответствует требованиям SIL 3 (IEC 61508), категории 4 (EN 954-1)
- Основные функции защиты:
- Защита от перегрузки (с регулируемым током срабатывания: 1–10 А и временем задержки: 1–30 с)
- Защита от короткого замыкания (мгновенная реакция при токе > 10 А, с задержкой для дискриминации с другими защитными устройствами)
- Защита от несимметрии фаз (разница тока между фазами > 30%)
- Защита от потери фаз (отсутствие тока в одной из фаз > 1 с)
- Защита от перегрева (мониторинг температуры через термодатчики Pt100/Pt1000)
- Параметры измерения:
- Ток: 0–10 А (через токоизмерительные трансформаторы), разрешение 0,01 А, точность ±0,1% FS
- Напряжение: 100–400 В АС (трифазное), разрешение 0,1 В, точность ±0,1% FS
- Температура: -50 °C до +150 °C (через Pt100/Pt1000), разрешение 0,1 °C, точность ±0,2% FS
- Коммуникационные интерфейсы:
- Ethernet: 2 порта Gigabit Ethernet (Modbus TCP, Ethernet/IP, PROFINET IO, IEC 61850)
- RS-485: 1 порт (Modbus RTU) для связи с локальными сенсорами
- Цифровые выходы: 4 релейные выходы (НО/ЗО, настраиваемые) для аварийного отключения, ток до 5 А @ 250 В АС
- Питание: 24 В ПН (дублированное ре던дантное питание, диапазон 18–30 В), потребление не более 25 Вт
- Температурный диапазон работы: 0 °C до +60 °C (операция), от -20 °C до +70 °C (хранение)
- Уровень защиты: IP20 (для установки в шасси GE или закрытые энергетические помещения)
- Конструкционные особенности:
- Корпус: металлический с термодиспергирующим покрытием
- Монтаж: на рейку DIN (ширина 4 модуля – 17,5 мм × 4 = 70 мм)
- Разъемы: фиксированные, защищенные от вибраций
- Размеры: 70 мм (ширина) × 120 мм (высота) × 140 мм (глубина)
- Масса: 1,2 кг
- Стандарты соответствия: IEC 61508, EN 61000-6-2 (ЭМС), UL 508, CE, IEEE 1344, ISO 9001
- Защитные функции: защита от статического разряда (±25 кВ), подавление электромагнитных помех, индикация состояния (LED – режим/авария/ре던дантность), шифрование конфигурации
Преимущества и особенности
GE IS2020RKPSG3A выделяется двойной ре던дантной архитектурой 1oo2D: два независимых процессора работают синхронно, обмениваются данными и взаимно диагностируют друг друга, что гарантирует обнаружение любого отказа и предотвращение ложных срабатываний или неотработок системы защиты. Ключевым преимуществом является комплексная защита и контроль в одном модуле: сочетает функции защитного реле и измерительного прибора, заменяя несколько отдельных устройств и экономя пространство в шасси. Модуль имеет высокую точность измерений и быструю реакцию: разрешение 0,01 А для тока и 0,1 В для напряжения обеспечивает точное отслеживание параметров, а время реакции < 1 мс на короткое замыкание предотвращает повреждение оборудования. Также GE IS2020RKPSG3A поддерживает современные коммуникационные протоколы (в том числе IEC 61850) и интеграцию с системами DCS GE: легко передаёт данные о состоянии оборудования в центральную систему мониторинга, позволяя операторам отслеживать параметры в реальном времени. Особая особенность – адаптация к агрессивным условиям: термодиспергирующий корпус и защита от вибраций обеспечивают надежную работу вблизи турбин и генераторов, где уровень вибраций и тепловыделение высоки.
Прикладные области и кейсы
GE IS2020RKPSG3A широко используется в энергетике (атómные электростанции – защита реакторов и генераторов, тепловые электростанции – защита газовых и паровых турбин, гидроэлектростанции – защита водных турбин и генераторов), нефтегазовой сфере (компрессорные станции – защита компрессорных двигателей, трубопроводы – защита насосов и электродвигателей), металлургии (электродные печи – защита трансформаторов, прокатные линии – защита приводных двигателей) и промышленности (крупные котлы сжигания – защита вспомогательных агрегатов). В тепловых электростанциях модуль защищает газовую турбину: GE IS2020RKPSG3A отслеживает ток, напряжение и температуру турбины, при превышении критических параметров автоматически отправляет команду на аварийное останавливание через релейные выходы, а данные о сбое передаются в систему DCS GE Mark VIe. В гидроэлектростанциях он контролирует параметры водного генератора: несимметрию фаз и перегрузку, сигнализируя операторам о нештатных режимах и предотвращая повреждение обмоток. В компрессорных станциях GE IS2020RKPSG3A защищает компрессорный двигатель от перегрева и короткого замыкания: мониторинг температуры через Pt100 датчики и тока через токоизмерительные трансформаторы позволяет своевременно реагировать на опасные режимы.
Сравнение с конкурентами
По сравнению с аналогичными модулями защиты (например, Siemens 3UG4632, ABB REF615, Alstom V4561983-0100), GE IS2020RKPSG3A имеет несколько преимуществ. Во-первых, двойная ре던дантная архитектура 1oo2D – обеспечивает более высокую отказоустойчивость, чем модули с простой ре던дантностью или без неё, что критично для SIL 3 приложений. Во-вторых, глубокая интеграция с системами GE Mark VIe и поддержкой протокола IEC 61850 – идеально для предприятий, использующих оборудование GE, в то время как сторонние модули требуют сложной адаптации. В-третьих, комплексная функциональность (защита + контроль + диагностика) – устраняет необходимость в дополнительном измерительном оборудовании. Недостатком по сравнению с модулями ABB REF615 является более высокая стоимость, но для систем с требованиями к максимальной безопасности и надежности GE IS2020RKPSG3A является оптимальным решением.
Советы по выбору и предостережения
При выборе GE IS2020RKPSG3A необходимо учитывать тип защищаемого оборудования (турбина/генератор/трансформатор), параметры силовых цепей (номинальный ток/напряжение) и требуемый уровень безопасности (SIL 3). Для систем с более низкими требованиями (SIL 2) рекомендуется модель GE IS2020RKPSG2A с упрощенной архитектурой. При установке модуля следует использовать только сертифицированные кабели GE, обеспечить надежное заземление и соблюдать правила разделения силовых и сигнальных кабелей (не менее 15 см). Перед эксплуатацией необходимо калибрировать параметры защиты через программное обеспечение GE CIMPLICITY, протестировать сценарии аварий и настроить граничные значения для перегрузки, температуры и несимметрии фаз. Важно регулярно проверять состояние LED-индикаторов и обновлять прошивку через официальный портал GE Digital – это позволяет поддерживать уровень безопасности и предотвращать сбои. Не рекомендуется использовать GE IS2020RKPSG3A в условиях температуры ниже 0 °C или выше 60 °C, в влажных средах без дополнительной защиты или с несертифицированными сенсорами – это может привести к потере соответствия SIL 3 и снижению надежности.
IS2020RKPSG3A
