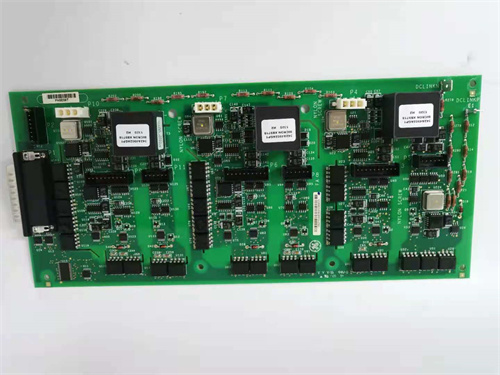

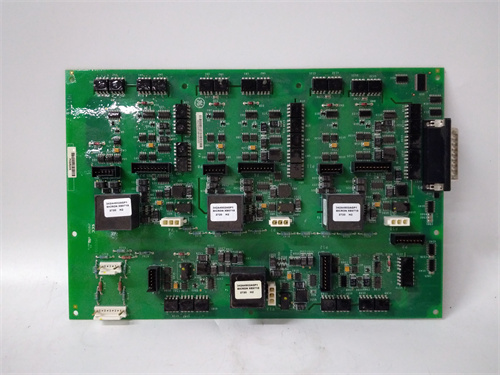

GE IS210AEPSG1ACC — Аналоговая I/O плата для систем управления газовыми турбинами
GE IS210AEPSG1ACC — это аналоговая I/O плата от компании GE, разработанная специально для интеграции в системы управления газовыми и паровыми турбинами серии GE Mark V. Компонент GE IS210AEPSG1ACC выполняет ключевую функцию масштабирования и обработки аналоговых сигналов от сенсоров, что обеспечивает стабильную работу турбинных установок в энергетике, нефтегазовой и тяжелой промышленности. Устройство сочетает в себе высокую совместимость с другими модулями GE и надежность при работе с критическими параметрами, такими как температура, давление и вибрация. В этой статье рассматриваются особенности, технические параметры, примеры применения и рекомендации по использованию GE IS210AEPSG1ACC, а также его преимущества перед аналогами на рынке.
Описание продукта
GE IS210AEPSG1ACC относится к категории аналоговых I/O плат, предназначенных для обработки широкого спектра сигналов в системах управления газовыми турбинами. Плата GE IS210AEPSG1ACC обрабатывает сигналы от различных сенсоров — включая входы LVDT, выходы сервоклапанов, входы термопар, сигналы 4–20 мА и вибрационные входы, а также трансформирует их в формат, пригодный для передачи в центральный контроллер. Особенно важна GE IS210AEPSG1ACC для обработки критических сигналов, таких как сигналы детектирования запутывания компрессора и сигналы давления расхода топлива, которые напрямую влияют на безопасность и эффективность работы турбин. Плата взаимодействует с другими модулями системы через разъемы 3PL и JE: через 3PL она передает обработанные сигналы на плату STCA, а через JE обменивается данными о генераторе и линиях с платой TCQC. Благодаря компактному дизайну GE IS210AEPSG1ACC легко монтируется в ячейки I/O ядра R1, R2 и R3, что упрощает её интеграцию в существующие установки GE Mark V.
Технические параметры
- Тип устройства: Аналоговая I/O плата
- Производитель: GE
- Серия: Для систем GE Mark V
- Типы обрабатываемых сигналов: Входы LVDT, выходы сервоклапанов, входы термопар, сигналы 4–20 мА, вибрационные входы, импульсные входы, входы напряжения +/-10 В
- Функции: Масштабирование, обработка и передача аналоговых сигналов; диагностика состояния сигнальных линий
- Разъемы: 3PL (для связи с платами STCA, TCQA), JE (для обмена данными с платой TCQC), JB (для передачи сигналов 4–20 мА)
- Аппаратные настройки: Регулировка через аппаратные джамперы J1, J2 (выбор цепи выхода миллиампер), J5, J6 (настройка диапазона тока 20 мА или 200 мА)
- Защитные элементы: Металлополупроводниковые варысторы, керамические конденсаторы, восстанавливающиеся предохранители
- Компоненты: Девять радиаторов, светодиоды для диагностики неисправностей, интегральные схемы, тестовые точки
- Диапазон рабочих температур: -10 °C до +65 °C
- Влажность: 5–90% (без конденсации)
- Совместимость: Платы STCA, TCQC, TCQE серии GE Mark V
- Гарантийный срок: 5 лет (стандарт для промышленных компонентов GE)
Преимущества и особенности
- Широкий спектр обрабатываемых сигналов: GE IS210AEPSG1ACC способна работать с различными типами аналоговых сигналов — от сигналов термопар до вибрационных входов, что делает её универсальной для комплексов управления турбинами.
- Надежная коммуникация с другими модулями: Специальные разъемы 3PL и JE обеспечивают стабильную передачу данных между GE IS210AEPSG1ACC и другими платами системы GE Mark V, предотвращая потерю или искажение сигналов.
- Простота настройки: Аппаратные джамперы позволяют операторам быстро настроить параметры выходного тока и выбрать нужные цепи сигналов без сложного программного обеспечения.
- Встроенная диагностика: Светодиоды на плате индицируют наличие неисправностей в цепи, а защитные компоненты предотвращают повреждение от скачков напряжения и электромагнитных помех.
- Идеальная совместимость с системами GE: Плата полностью интегрируется в системы управления GE Mark V, что упрощает модернизацию существующих установок без замены всего комплекса оборудования.
Примеры применения в отраслях
- Энергетика: Управление газовыми турбинами на ТЭЦ — GE IS210AEPSG1ACC обрабатывает сигналы от термопар и вибрационных сенсоров турбины, передавая обработанные данные в центральный контроллер. Это позволяет своевременно выявлять аномалии температуры и вибрации, предотвращая остановку энергопроизводства.
- Нефтегазовая промышленность: Мониторинг компрессоров на газоперерабатывающих заводах — плата обрабатывает сигналы детектирования запутывания компрессора и сигналы давления расхода топлива, передавая их в систему управления для автоматической регулировки режима работы.
- Тяжелая машиностроение: Контроль сервосистем турбин на крупных промышленных агрегатах — GE IS210AEPSG1ACC управляет выходными сигналами сервоклапанов, обеспечивая точную регулировку механических компонентов турбины.
- Химическая промышленность: Регулировка пара в котлах — плата обрабатывает сигналы давления пара и температуры, передавая данные в контроллер для поддержания оптимальных параметров процессов переработки химических веществ.
Сравнение с конкурентами
| Параметр | GE IS210AEPSG1ACC | Конкурент 1 (Siemens 6ES7531-7NF10-0AB0) | Конкурент 2 (Rockwell 1756-IF16) |
|---|---|---|---|
| Тип системы | Специализирована для турбин GE Mark V | Универсальная для PLC S7-1500 | Универсальная для ControlLogix |
| Обрабатываемые сигналы | Термопары, LVDT, 4–20 мА, вибрация | Только 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, +/-5 В |
| Аппаратная настройка | Поддерживается через джамперы | Требует программной настройки | Требует лицензии на программное обеспечение |
| Совместимость | Только компоненты GE | Разные системы автоматизации | Системы Rockwell |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества GE IS210AEPSG1ACC перед универсальными аналогами заключаются в специализации на системах управления турбинами GE Mark V и поддержке уникальных сигналов, таких как входы LVDT и сигналы детектирования запутывания компрессора. Простота аппаратной настройки и длительный гарантийный срок делают её более выгодным выбором для предприятий, использующих оборудование GE.
Советы по выбору
- Убедитесь в совместимости с системой управления: Если ваше предприятие использует системы GE Mark V для управления газовыми турбинами, GE IS210AEPSG1ACC станет идеальным выбором, так как она полностью адаптирована к этим комплексам.
- Определите тип обрабатываемых сигналов: Если вам нужно обработать сигналы термопар, LVDT и вибрационные входы одновременно, плата подходит лучше, чем универсальные модели, которые не поддерживают такой спектр сигналов.
- Оцените требования к обслуживанию: Если в вашем предприятии предпочитается аппаратная настройка вместо программной, GE IS210AEPSG1ACC с джамперами обеспечит быструю конфигурацию без привлечения специалистов по ПО.
- Свяжитесь с технической поддержкой GE для подтверждения соответствия платы конкретной модели турбины и получения рекомендаций по монтажу.
Важные примечания
- При монтаже GE IS210AEPSG1ACC используйте только оригинальные разъемы и кабели GE — неоригинальные компоненты могут привести к искажению сигналов и выходу платы из строя.
- Перед изменением настроек через джамперы отключите питание системы, чтобы избежать коротких замыканий и повреждения электронных компонентов.
- Регулярно проверяйте состояние защитных элементов и индикаторы диагностики — своевременное выявление неисправностей сохранит работоспособность всей системы управления.
- Не эксплуатируйте плату за пределами заявленного диапазона температур и влажности, так как это снизит срок службы компонентов и повысит риск аварий.
- Для проведения ремонта или замены платы обращайтесь только к сертифицированным специалистам GE, чтобы сохранить гарантию и правильность работы системы.
