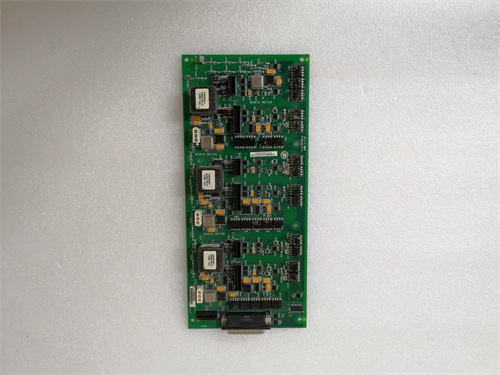

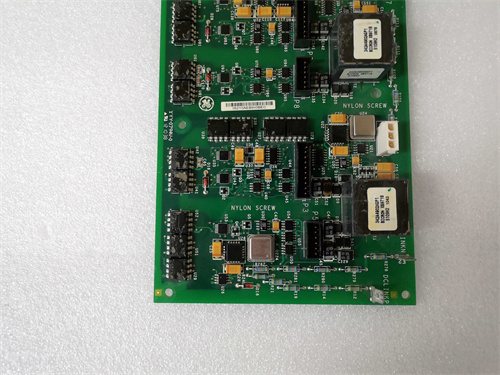

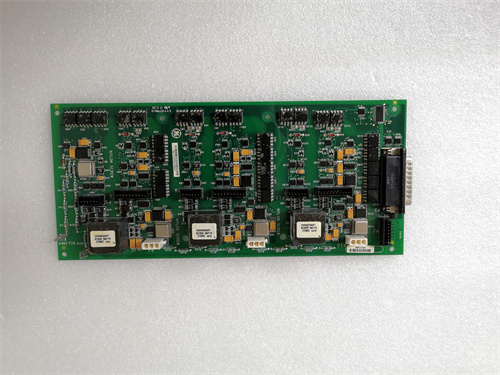

GE IS210AEPSG1AFC

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация каналов:
  • 4 независимых аналоговых выходных каналов — каждый канал поддерживает индивидуальную настройку типа сигнала и диапазона, что позволяет параллельно управлять до 4 исполнительными механизмами (например, 2 регулирующих клапана и 2 привода насосов);
  • Поддержка одиночных выходов: Каждый канал работает независимо, с отдельной схемой усиления и защиты — предотвращает влияние неисправности одного канала на работу других.
• Поддерживаемые типы сигналов и диапазоны:
  • Потоковые сигналы (стандарт для промышленных исполнителей): 4–20 мА DC (максимальная нагрузка на канал — 500 Ом), 0–20 мА DC (нагрузка до 500 Ом);
  • Напряжностные сигналы: 0–5 В DC (нагрузка ≥ 10 кОм), 1–5 В DC (нагрузка ≥ 10 кОм), ±5 В DC (нагрузка ≥ 10 кОм), ±10 В DC (нагрузка ≥ 10 кОм);
  • Режимы выхода: Нормальный (постоянное выдача сигнала), Заблокированный (удержание последнего сигнала при сбое), Безопасный (автоматическое переключение на предопределенный безопасный уровень — например, 4 мА для 4–20 мА) — настраиваемый для каждого канала.
• Точность и стабильность:
  • Разрешение DAC (цифро-аналогового преобразователя): 16 бит — обеспечивает детализацию сигнала до 1/65536 диапазона (например, для 4–20 мА DC разрешение составляет ~0,24 мА);
  • Точность выдачи сигнала (в диапазоне 23 ±5 °C):
    • Для потоковых сигналов: ±0,1% от полного диапазона (FS) — ошибка не превышает 0,016 мА для 4–20 мА DC;
    • Для напряжностных сигналов: ±0,1% FS — ошибка не превышает 0,005 В для 0–5 В DC;
  • Линейность: ±0,05% FS — минимальное отклонение фактического сигнала от идеальной линейной характеристики;
  • Стабильность во времени: ±0,01% FS/год — минимальное дрейф параметров без дополнительной калибровки.
• Скорость реакции и коммуникация:
  • Время перехода сигнала (от 0% до 100% диапазона): ≤ 10 мс (для всех типов сигналов) — обеспечивает быструю реакцию на изменения команды контроллера (например, при аварийной остановке турбины);
  • Латентность обработки: ≤ 5 мс (время от получения цифровой команды до выдачи аналогового сигнала);
  • Коммуникация с контроллером Mark VI: Через внутреннюю шину Mark VI (EtherNet/IP) — передача команд и диагностических данных с латентностью < 1 мс.
• Защитные функции и диагностика:
  • Защита от короткого замыкания: Максимальный выходной ток ограничен 30 мА (для потоковых сигналов) — предотвращает перегрев и повреждение модуля при коротком замыкании выхода на землю;
  • Защита от обратного напряжения: Диодная защита на входах питания и выходах — предотвращает повреждение при неправильной полярности подключения исполнителя;
  • Встроенная диагностика: Отслеживание неисправности DAC, перегрузки канала, отключение питания — отправка цифровых кодов ошибки в контроллер Mark VI для оповещения операторов;
  • Устойчивость к электромагнитным помехам (EMC): Соответствие классу EN 61000-6-2 — устойчивость к импульсным помехам и радиочастотным полям.
• Рабочие условия и питание:
  • Температурный диапазон: 0 °C до +60 °C;
  • Относительная влажность: до 95% (без конденсации);
  • Класс защиты: IP20 (при монтаже в шкаф управления Mark VI);
  • Устойчивость к вибрациям: До 5 г (10–2000 Гц) — соответствует требованиям к оборудованию на turbomachinery;
  • Питание: 24 В DC (от избыточного блока питания Mark VI), потребление — не более 8 ВА (при максимальной нагрузке 4 каналов).

Преимущества и особенности

1. Высокая точность и стабильность: Разрешение 16 бит и точность ±0,1% FS позволяют GE IS210AEPSG1AFC выдавать аналоговые сигналы с минимальной ошибкой — например, при регулировке положения топливного клапана газовой турбины модуль поддерживает сигнал 4–20 мА с дрейфом не более 0,01% FS/год, что гарантирует стабильную подачу топлива и постоянную мощность генерации.
2. Гибкость в настройке и защите: Поддержка разных типов сигналов (ток/напряжение) и режимов выхода (нормальный/безопасный) делает GE IS210AEPSG1AFC универсальным для разных исполнителей — например, для сервоактуатора с входом 4–20 мА и для регулирующего клапана с входом 0–10 В DC. Режим безопасного выхода также критичен для turbomachinery: при сбое системы модуль автоматически переключается на безопасный уровень (например, 4 мА для остановки клапана), предотвращая аварии.
3. Быстрая реакция и синхронизация: Время перехода ≤ 10 мс и низкая латентность коммуникации позволяют GE IS210AEPSG1AFC мгновенно реагировать на команды контроллера — например, при изменении нагрузки на паровую турбину модуль быстро корректирует сигнал для привода насоса, поддерживая оптимальный уровень воды в котле. Синхронизация с другими модулями Mark VI через шину гарантирует согласованность работы всей системы.
4. Отказоустойчивость и диагностика: Защита от короткого замыкания и встроенная диагностика минимизируют риск выхода модуля из строя — при возникновении проблемы (например, короткое замыкание на выходе) модуль отправляет детальный сигнал об ошибке в контроллер, позволяя операторам быстро локализовать и устранить неисправность.

Примеры применения в отраслях

• Газовые турбины: В газотурбинных установках GE IS210AEPSG1AFC управляет сервоактуаторами топливных клапанов и шторок компрессора. Контроллер Mark VI отправляет цифровую команду на регулировку подачи топлива (например, «увеличить подачу на 10%»), модуль преобразует ее в сигнал 4–20 мА DC для актуатора клапана. Обратная связь от датчика положения (через аналоговый входной модуль) позволяет контроллеру корректировать команду, а GE IS210AEPSG1AFC подстраивает выходной сигнал — поддерживая точное положение клапана и стабильную работу турбины.
• Центробежные компрессоры: В компрессорах для нефтегазовой промышленности GE IS210AEPSG1AFC регулирует приводы разгрузочных клапанов и направляющих лопаток. При увеличении давления газа в трубопроводе контроллер отправляет команду на закрытие клапана — модуль выдаёт сигнал 0–10 В DC (снижающийся от 10 В до 5 В), привод перемещает клапан в нужное положение. Режим безопасного выхода гарантирует, что при сбое системы клапан автоматически переходит в положение открытия, предотвращая перегрузку компрессора.
• Паровые турбины в ТЭС: В теплоэлектростанциях GE IS210AEPSG1AFC управляет приводами насосов питания воды в котел. Контроллер Mark VI анализирует данные о уровне воды (от датчика уровня) и отправляет команду на регулировку скорости насоса — модуль преобразует её в сигнал 4–20 мА DC для привода. Высокая точность модуля (±0,1% FS) обеспечивает плавное изменение скорости насоса, предотвращая резкие перепады уровня воды и повреждение котла.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Определите тип и количество исполнителей: Если вам нужно управлять 4 или менее исполнительными механизмами (сервоактуаторами, клапанами) с входными сигналами 4–20 мА/0–10 В и требуется высокая точность (±0,1% FS), GE IS210AEPSG1AFC подходит идеально. Для больших систем используйте несколько модулей в шкафу Mark VI.
  2. Учтите требования к режиму безопасности: Для turbomachinery, где критично обеспечить безопасное состояние при сбое (например, газовые турбины), выбирайте GE IS210AEPSG1AFC за счет поддержки режима безопасного выхода — он предотвращает опасные ситуации, такие как неконтролируемое открытие топливных клапанов.
  3. Для получения информации о совместимости с конкретными исполнителями (например, GE DS200 servo actuators) или настройке режимов обратитесь к ссылке: [ссылка на продукт GE IS210AEPSG1AFC].
• Предостережения:
  1. Перед подключением исполнителя проверьте совместимость нагрузки: Максимальная нагрузка на канал для потоковых сигналов — 500 Ом, для напряжностных — ≥ 10 кОм. Использование исполнителей с нагрузкой за пределами этих параметров может привести к искажению сигнала или повреждению модуля.
  2. Калибруйте модуль регулярно (раз в 12 месяцев): Используйте стандартные сигнальные генераторы (например, GE Fluke 744) для проверки точности каждого канала — некалиброванный модуль может давать неточные сигналы, снижающие эффективность turbomachinery.
  3. Не превышайте максимальный выходной ток (30 мА для потоковых сигналов): При тестировании исполнителя используйте внешние резисторы токоограничения — это защитит внутренние схемы GE IS210AEPSG1AFC от перегрузки.
  4. Монтажите модуль远离 источников сильных вибраций и электромагнитных помех (например, не ближе 1 метра от электродвигателей): Чрезмерные вибрации могут повлиять на стабильность DAC, а помех — искажать выходной сигнал, приводя к нестабильному работе исполнителя.
