Описание

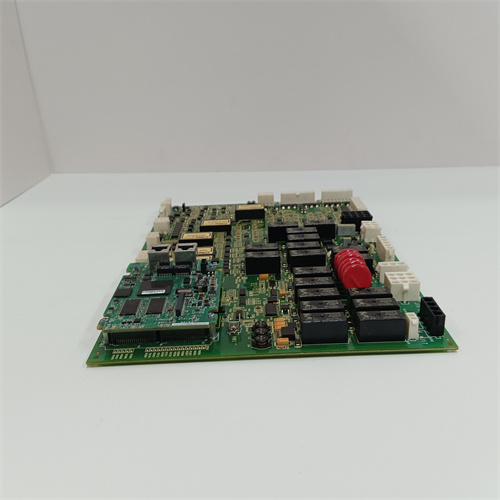

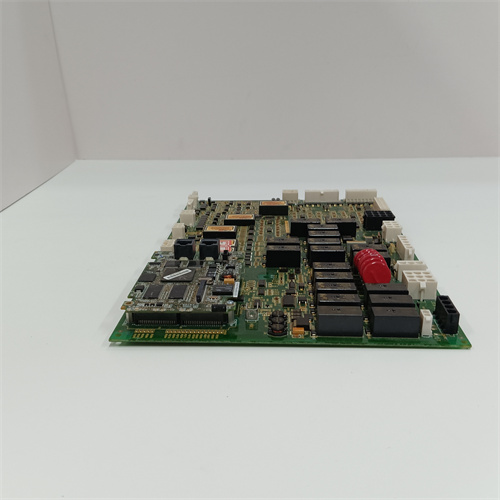

GE IS210AEPSG1AFC — Аналоговый модуль I/O для систем автоматизации GE Mark V
GE IS210AEPSG1AFC — это специализированный аналоговый модуль ввода-вывода от глобального лидера в сфере промышленной автоматизации GE, разработанный для интеграции в системы управления газовыми и паровыми турбинами серии GE Mark V. Компонент GE IS210AEPSG1AFC обеспечивает обработку и передачу критических аналоговых сигналов (температура, давление, положение исполнительных механизмов), становясь ключевым элементом для стабильности и безопасности работы энергетических комплексов, компрессоров и тяжелых промышленных агрегатов. Модуль сочетает в себе высокую надежность, расширенную защиту и полную совместимость с другими компонентами GE Mark V, упрощая внедрение и модернизацию систем автоматизации. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору GE IS210AEPSG1AFC, а также сравнение с аналогами на рынке.
Описание продукта
GE IS210AEPSG1AFC представляет собой аналоговый I/O модуль, специализированный на обработке широкого спектра сигналов в составе системы автоматизации GE Mark V — одного из наиболее распространенных решений для управления турбинами и энергетическими установками. Модуль принимает сигналы от различных сенсоров (термопар, LVDT, датчики давления 4–20 мА, вибрационные сенсоры) и генерирует аналоговые выходные сигналы для управления исполнительными механизмами (сервоклапаны, регуляторы расхода). Особая ценность GE IS210AEPSG1AFC — поддержка специфических сигналов турбинных систем (например, сигналы позиционирования вентилей, детектирования запутывания компрессора), встроенная диагностика каналов и защита от электромагнитных помех (EMC) в соответствии с международными стандартами. Модуль оснащен компактным дизайном для монтирования в ячейках I/O ядра GE Mark V и взаимодействует с центральным контроллером через внутреннюю коммуникационную шину. Полная совместимость с другими модулями GE Mark V (например, STCA, TCQC) и программным обеспечением GE Speedtronic упрощает конфигурацию и мониторинг, а также гарантирует безупречную синхронизацию с другими элементами системы.
Технические параметры
- Тип модуля: Аналоговый I/O модуль для системы GE Mark V
- Производитель: GE
- Поддерживаемые входные сигналы:
- Термопары: J, K, T, E, R, S, B (температурный диапазон -200 °C до +1750 °C)
- LVDT: ±5 В, ±10 В (позиционные сигналы)
- Токовые: 4–20 мА, 0–20 мА (датчики давления, уровня)
- Вибрационные: ±5 В, ±10 В (вибрационные сенсоры)
- Поддерживаемые выходные сигналы:
- Токовые: 4–20 мА (для управления сервоактуаторами, регуляторами)
- Напряжностные: ±10 В (для позиционирования исполнительных механизмов)
- Количество каналов: 8 входных каналов + 4 выходных канала (конфигурируемых)
- Разрешение: 16 бит
- Погрешность измерения/генерации: ±0,1 % полного масштаба
- Диапазон рабочих температур: 0 °C до +65 °C (оперативный), -40 °C до +85 °C (хранилище)
- Влажность: 5–90% (без конденсации)
- Питание: 24 В ДС (от шкафа GE Mark V), потребляемый ток 1,0 А (без нагрузки), 2,0 А (при максимальной нагрузке)
- Защитные функции:
- Защита от электромагнитных помех (IEC 61000-4-2/3/4/6)
- Защита каналов от короткого замыкания и перегрузки
- Диагностика: Обрыв кабеля, неисправность сенсора, перегрев модуля
- Модульное решение: Монтаж в ячейки I/O ядра GE Mark V (R1, R2, R3)
- Разъемы: Стандартные разъемы GE (3PL, JE, JB) для связи с другими модулями
- Сертификации: CE, UL, CSA, ATEX Zone 2
- Размеры (ширина × глубина × высота): 86 мм × 148 мм × 225 мм
- Вес: 1,1 кг
- Гарантийный срок: 5 лет (стандарт для промышленных компонентов GE)
Преимущества и особенности
- Широкий спектр поддерживаемых сигналов: GE IS210AEPSG1AFC обрабатывает как стандартные промышленные сигналы (4–20 мА, 0–10 В), так и специфические для турбинных систем (термопары, LVDT, вибрационные сигналы), что делает его универсальным для комплексов управления энергетическими агрегатами.
- Надежность в критических приложениях: Строгая сертификация и защита от электромагнитных помех гарантируют стабильную работу GE IS210AEPSG1AFC в условиях высоких вибраций, перепадов температуры и агрессивных промышленных сред.
- Расширенная диагностика: Встроенная диагностика каналов и индикация неисправностей позволяют операторам быстро выявлять проблемы (обрыв кабеля, неисправность сенсора), снижая время восстановления системы и предотвращая аварии.
- Идеальная совместимость с GE Mark V: Полная интеграция с системой GE Mark V и другими компонентами GE упрощает модернизацию существующих установок без замены всего комплекса автоматизации, сокращая затраты и время простоя.
- Простота конфигурации: Совместимость с программным обеспечением GE Speedtronic позволяет быстро настраивать каналы, масштабировать сигналы и отслеживать состояние модуля в реальном времени.
- Прочность конструкции: Компактный и прочный корпус обеспечивает надежную фиксацию в ячейках I/O ядра и защиту электронных компонентов от механических повреждений.
Примеры применения в отраслях
- Энергетика: Управление газовыми турбинами на ТЭЦ — GE IS210AEPSG1AFC обрабатывает сигналы от термопар (температура газа), LVDT (положение вентилей турбины) и датчиков давления (давление пара), передавая данные в центральный контроллер. Модуль генерирует выходные сигналы 4–20 мА для регулирования сервоактуаторов, обеспечивая оптимальный режим работы турбины и предотвращая перегрев.
- Нефтегазовая промышленность: Мониторинг компрессоров на газоперерабатывающих заводах — модуль принимает сигналы детектирования запутывания компрессора и вибрационные сигналы, передавая их в систему управления для автоматической регулировки скорости вращения. Защитные функции GE IS210AEPSG1AFC предотвращают повреждение компрессора при аномальных вибрациях.
- Тяжелое машиностроение: Контроль исполнительных механизмов крупных агрегатов — GE IS210AEPSG1AFC управляет сигналами позиционирования сервоклапанов на металлургических агрегатах, обеспечивая точную регулировку процессов плавки и прокатки.
- Химическая промышленность: Регулировка реакторов высокого давления — модуль обрабатывает сигналы датчиков давления и температуры в реакторах, генерируя выходные сигналы для регулирования расхода химических реагентов. Высокая точность GE IS210AEPSG1AFC гарантирует стабильность химических процессов и предотвращает выбросы опасных веществ.
Сравнение с конкурентами
| Параметр | GE IS210AEPSG1AFC | Конкурент 1 (Siemens 6ES7532-5HF00-0AB0) | Конкурент 2 (Rockwell 1756-OF8) |
|---|---|---|---|
| Количество каналов (вх/вых) | 8/4 | 8/8 | 8/8 |
| Поддерживаемые сигналы | Термопары, LVDT, 4–20 мА, ±10 В | 4–20 мА, 0–10 В, ±10 В | 4–20 мА, 0–10 В, ±5 В |
| Погрешность | ±0,1 % FS | ±0,15 % FS | ±0,12 % FS |
| Совместимость с системами | GE Mark V | Siemens S7-1500 | Rockwell ControlLogix |
| Диагностика каналов | Обрыв, неисправность сенсора, перегрев | Обрыв, короткое замыкание | Обрыв, короткое замыкание |
| Сертификация ATEX | Zone 2 | Нет | Zone 2 |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества GE IS210AEPSG1AFC перед конкурентами: поддержка специфических сигналов турбинных систем (термопары, LVDT), идеальная совместимость с GE Mark V, сертификация ATEX Zone 2 и более высокая надежность в критических приложениях. Конкуренты предлагают больше выходных каналов, но не поддерживают специфические сигналы и требуют адаптации для интеграции в системы GE. Длительный гарантийный срок (5 лет) подтверждает высокое качество производства GE.
Советы по выбору
- Определите тип системы автоматизации: Если вы используете систему GE Mark V для управления турбинами или энергетическими агрегатами, GE IS210AEPSG1AFC — идеальный выбор, так как он гарантирует полную совместимость и безупречную работу в составе системы.
- Оцените тип обрабатываемых сигналов: Если вам нужно обработать термопары, LVDT или вибрационные сигналы (специфические для турбин), модуль полностью соответствует этим требованиям, в то время как конкуренты не поддерживают такие сигналы.
- Проверьте требования к диагностике: Для критических объектов (ТЭЦ, газоперерабатывающие заводы) расширенная диагностика каналов GE IS210AEPSG1AFC позволит быстро выявлять неполадки, сокращая время простоя.
- Учтите условия эксплуатации: Если модуль будет эксплуатироваться в зонах с высоким риском взрыва (ATEX Zone 2), сертификация модуля подтверждает его безопасность и соответствие стандартам.
- Свяжитесь с технической поддержкой GE для подтверждения совместимости модуля с конкретной моделью турбины и версией системы GE Mark V, а также для получения рекомендаций по конфигурации каналов.
Важные примечания
- При монтировании GE IS210AEPSG1AFC используйте только оригинальные кабели и разъемы GE — это гарантирует стабильность передачи данных и предотвращает неисправность модуля.
- Регулярно проверяйте индикаторы диагностики и обновляйте firmware модуля через GE Speedtronic — производитель выпускает обновления с исправлениями ошибок и улучшениями функциональности.
- При конфигурации каналов сохраняйте резервные копии настроек — это позволит быстро восстановить работу модуля в случае сброса конфигурации.
- Не эксплуатируйте модуль за пределами заявленного температурного диапазона (0 °C до +65 °C) и влажности (5–90% без конденсации) — это приведет к снижению точности и выходу модуля из строя.
- Для проведения ремонта или замены модуля обращайтесь только к сертифицированным специалистам GE, чтобы сохранить гарантию и правильность работы системы автоматизации.
- IS210AEPSG1AFC
