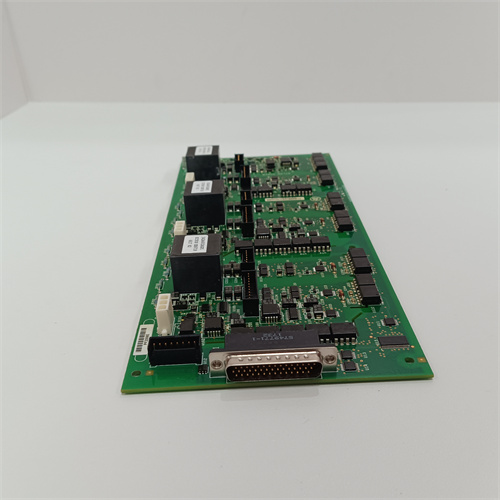

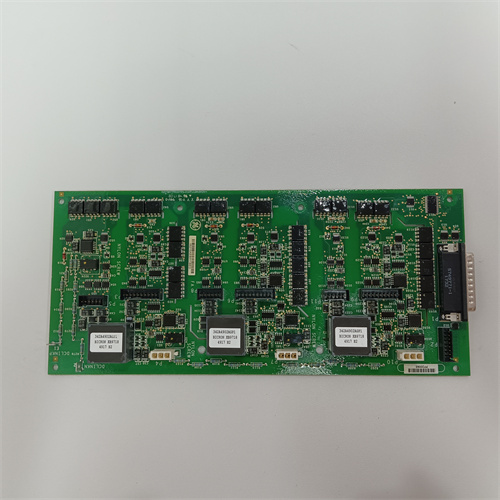

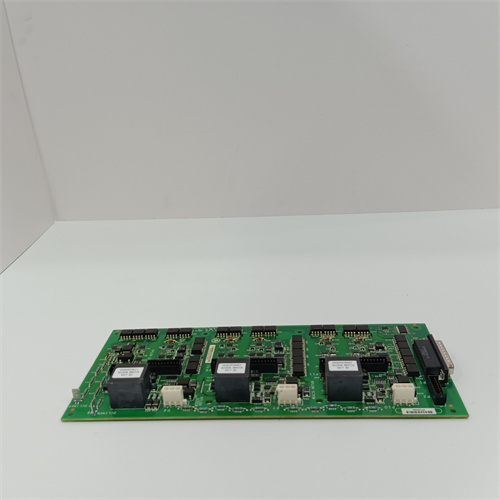

GE IS210AEPSG1BBA — Аналоговый I/O модуль для систем автоматизации GE Mark V
GE IS210AEPSG1BBA — это высоконадежный аналоговый модуль ввода-вывода от глобального лидера в сфере промышленной автоматизации GE, специально разработанный для интеграции в системы управления газовыми и паровыми турбинами серии GE Mark V. Компонент GE IS210AEPSG1BBA обеспечивает обработку и передачу критических аналоговых сигналов (температура, давление, положение исполнительных механизмов, вибрация) между сенсорами и центральным контроллером, становясь ключевым элементом для стабильности и безопасности работы энергетических комплексов, компрессоров и тяжелых промышленных агрегатов. Модуль сочетает в себе специализацию на турбинных системах, расширенную защиту и полную совместимость с другими компонентами GE Mark V, гарантируя бесперебойную работу и минимизируя риски дорогостоящих остановок. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору GE IS210AEPSG1BBA, а также сравнение с аналогами на рынке.
Описание продукта
GE IS210AEPSG1BBA представляет собой специализированный аналоговый I/O модуль, оптимизированный для обработки широкого спектра сигналов, характерных для систем управления турбинами GE Mark V. Модуль принимает сигналы от различных сенсоров (термопар, LVDT, датчики давления 4–20 мА, вибрационные сенсоры) и генерирует аналоговые выходные сигналы для управления исполнительными механизмами (сервоклапаны, регуляторы расхода топлива). Особая ценность GE IS210AEPSG1BBA — поддержка специфических функций турбинных систем (например, сигналы детектирования запутывания компрессора, регулирования положения вентилей), встроенная диагностика каналов и защита от электромагнитных помех (EMC) в соответствии с международными стандартами IEC 61000. Модуль оснащен компактным дизайном для монтирования в ячейках I/O ядра GE Mark V (R1, R2, R3) и взаимодействует с другими модулями системы (например, STCA, TCQC) через стандартные разъемы GE. Полная совместимость с программным обеспечением GE Speedtronic упрощает конфигурацию, мониторинг и обслуживание, а также гарантирует синхронизацию с центральным контроллером. Благодаря прочной конструкции и защищенным компонентам, GE IS210AEPSG1BBA демонстрирует высокую надежность в условиях высоких вибраций, перепадов температуры и агрессивных промышленных сред.
Технические параметры
- Тип модуля: Аналоговый I/O модуль для системы GE Mark V
- Производитель: GE
- Поддерживаемые входные сигналы:
- Термопары: J, K, T, E, R, S, B (диапазон температур -200 °C до +1750 °C)
- LVDT: ±5 В, ±10 В (позиционные сигналы)
- Токовые: 4–20 мА, 0–20 мА (датчики давления, уровня, температуры)
- Вибрационные: ±5 В, ±10 В (вибрационные сенсоры GE)
- Напряжностные: ±10 В (аналоговые сигналы положения)
- Поддерживаемые выходные сигналы:
- Токовые: 4–20 мА (для управления сервоактуаторами, регуляторами)
- Напряжностные: ±10 В (для позиционирования исполнительных механизмов)
- Количество каналов: 8 универсальных входных каналов + 4 выходных канала (конфигурируемых)
- Разрешение: 16 бит
- Погрешность измерения/генерации: ±0,08 % полного масштаба (при температуре 25 °C)
- Диапазон рабочих температур: 0 °C до +65 °C (оперативный), -40 °C до +85 °C (хранилище)
- Влажность: 5–90% (без конденсации)
- Питание: 24 В ДС (от шкафа GE Mark V), потребляемый ток 0,9 А (без нагрузки), 1,8 А (при максимальной нагрузке)
- Защитные функции:
- Защита от электромагнитных помех (IEC 61000-4-2/3/4/6)
- Защитные диоды и восстанавливающиеся предохранители на каналах
- Защита от короткого замыкания и перегрузки
- Диагностика: Обрыв кабеля, неисправность сенсора, перегрев модуля, искажение сигнала
- Модульное решение: Монтаж в ячейки I/O ядра GE Mark V (стандарт DIN-рейка)
- Разъемы: Стандартные разъемы GE (3PL, JE, JB) для связи с другими модулями и сенсорами
- Сертификации: CE, UL, CSA, ATEX Zone 2, IEC 61508 (SIL 2)
- Размеры (ширина × глубина × высота): 86 мм × 145 мм × 220 мм
- Вес: 1,0 кг
- Совместимость: Система GE Mark V, модули STCA, TCQC, TCQE, программное обеспечение GE Speedtronic
- Гарантийный срок: 5 лет (стандарт для промышленных компонентов GE)
Преимущества и особенности
- Широкий спектр поддерживаемых сигналов: GE IS210AEPSG1BBA обрабатывает как стандартные промышленные сигналы (4–20 мА, ±10 В), так и специфические для турбинных систем (термопары, LVDT, вибрационные сигналы), что делает его универсальным для комплексов управления энергетическими агрегатами.
- Высокая точность и стабильность: Разрешение 16 бит и погрешность ±0,08 % полного масштаба гарантируют точную обработку критических параметров (температура газа, давление пара, положение вентилей), что критично для эффективного и безопасного управления турбинами.
- Расширенная диагностика и защита: Встроенная диагностика каналов и защита от электромагнитных помех позволяют операторам быстро выявлять неполадки (обрыв кабеля, неисправность сенсора) и предотвращать повреждение модуля, снижая время восстановления системы.
- Идеальная совместимость с GE Mark V: Полная интеграция с системой GE Mark V и другими компонентами GE упрощает модернизацию существующих установок без замены всего комплекса автоматизации, сокращая затраты и время простоя.
- Надежность в суровых условиях: Сертификация ATEX Zone 2 и SIL 2, а также защищенная конструкция делают GE IS210AEPSG1BBA пригодным для эксплуатации в агрессивных средах с высокими требованиями к безопасности и надежности.
- Простота конфигурации и обслуживания: Совместимость с программным обеспечением GE Speedtronic позволяет быстро настраивать каналы, масштабировать сигналы и отслеживать состояние модуля в реальном времени, а компактный дизайн упрощает монтаж и замену.
Примеры применения в отраслях
- Энергетика: Управление газовыми и паровыми турбинами на ТЭЦ — GE IS210AEPSG1BBA обрабатывает сигналы от термопар (температура газа после камеры сгорания), LVDT (положение вентилей турбины) и датчиков давления (давление пара в турбине), передавая данные в центральный контроллер. Модуль генерирует выходные сигналы 4–20 мА для регулирования сервоактуаторов, обеспечивая оптимальный режим работы турбины и предотвращая перегрев или нестабильную работу.
- Нефтегазовая промышленность: Мониторинг компрессоров на газоперерабатывающих заводах — модуль принимает сигналы детектирования запутывания компрессора и вибрационные сигналы, передавая их в систему управления для автоматической регулировки скорости вращения и предотвращения повреждения компрессорных ступеней. Защитные функции GE IS210AEPSG1BBA предотвращают сбои при аномальных параметрах.
- Тяжелое машиностроение: Контроль исполнительных механизмов крупных агрегатов — GE IS210AEPSG1BBA управляет сигналами позиционирования сервоклапанов на металлургических агрегатах и энергетических установках, обеспечивая точную регулировку процессов и стабильность работы оборудования.
- Химическая промышленность: Регулировка реакторов и котлов — модуль обрабатывает сигналы датчиков давления и температуры в реакторах, генерируя выходные сигналы для регулирования расхода химических реагентов и пара. Высокая точность GE IS210AEPSG1BBA гарантирует стабильность химических процессов и предотвращает выбросы опасных веществ.
Сравнение с конкурентами
| Параметр | GE IS210AEPSG1BBA | Конкурент 1 (Siemens 6ES7532-5HF00-0AB0) | Конкурент 2 (Rockwell 1756-OF8) |
|---|---|---|---|
| Количество каналов (вх/вых) | 8/4 | 8/8 | 8/8 |
| Поддерживаемые сигналы | Термопары, LVDT, 4–20 мА, ±10 В, вибрация | 4–20 мА, 0–10 В, ±10 В | 4–20 мА, 0–10 В, ±5 В |
| Погрешность | ±0,08 % FS | ±0,15 % FS | ±0,12 % FS |
| Совместимость с системами | GE Mark V | Siemens S7-1500 | Rockwell ControlLogix |
| Диагностика каналов | Обрыв, неисправность сенсора, перегрев, искажение сигнала | Обрыв, короткое замыкание | Обрыв, короткое замыкание |
| Сертификация SIL/ATEX | SIL 2, ATEX Zone 2 | SIL 1, без сертификации ATEX | SIL 2, ATEX Zone 2 |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества GE IS210AEPSG1BBA перед конкурентами: поддержка специфических сигналов турбинных систем (термопары, LVDT, вибрация), более высокая точность измерения (±0,08 % FS), расширенная диагностика каналов и идеальная совместимость с GE Mark V. Конкуренты предлагают больше выходных каналов, но не поддерживают специфические сигналы и требуют сложной адаптации для интеграции в системы GE. Сертификация SIL 2 и ATEX Zone 2 подтверждает соответствие модуля требованиям к безопасности критических процессов, а длительный гарантийный срок (5 лет) подтверждает высокое качество производства GE.
Советы по выбору
- Определите тип системы автоматизации: Если вы используете систему GE Mark V для управления турбинами или энергетическими агрегатами, GE IS210AEPSG1BBA — идеальный выбор, так как он гарантирует полную совместимость и безупречную работу в составе системы.
- Оцените тип обрабатываемых сигналов: Если вам нужно обработать термопары, LVDT или вибрационные сигналы (специфические для турбин), модуль полностью соответствует этим требованиям, в то время как конкуренты не поддерживают такие сигналы.
- Проверьте требования к безопасности и надежности: Для критических объектов (ТЭЦ, газоперерабатывающие заводы) сертификация SIL 2 и ATEX Zone 2 GE IS210AEPSG1BBA подтверждает его безопасность и соответствие международным стандартам.
- Учтите условия эксплуатации: Если модуль будет эксплуатироваться в условиях высоких вибраций, перепадов температуры или агрессивных сред, прочная конструкция и защита от электромагнитных помех модуля гарантируют стабильную работу.
- Свяжитесь с технической поддержкой GE для подтверждения совместимости модуля с конкретной моделью турбины и версией системы GE Mark V, а также для получения рекомендаций по конфигурации каналов.
Важные примечания
- При монтировании GE IS210AEPSG1BBA используйте только оригинальные кабели, разъемы и крепежные элементы GE — это гарантирует стабильность передачи данных и предотвращает неисправность модуля.
- Регулярно проверяйте индикаторы диагностики и обновляйте firmware модуля через GE Speedtronic — производитель выпускает обновления с исправлениями ошибок и улучшениями функциональности.
- При конфигурации каналов сохраняйте резервные копии настроек — это позволит быстро восстановить работу модуля в случае сброса конфигурации или неисправностей.
- Не эксплуатируйте модуль за пределами заявленного температурного диапазона (0 °C до +65 °C) и влажности (5–90% без конденсации) — это приведет к снижению точности, выходу модуля из строя и потере гарантии.
- Для проведения ремонта или замены модуля обращайтесь только к сертифицированным специалистам GE, чтобы сохранить гарантию и правильность работы системы автоматизации.
