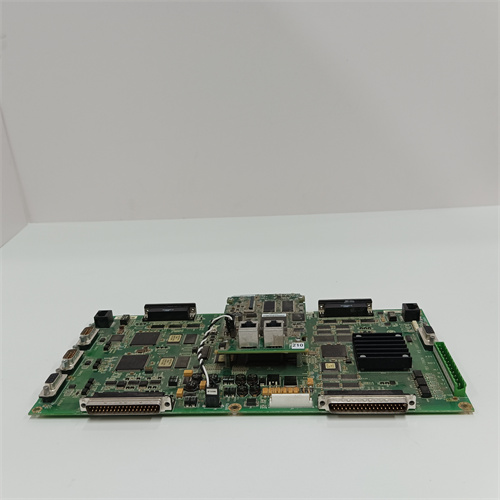

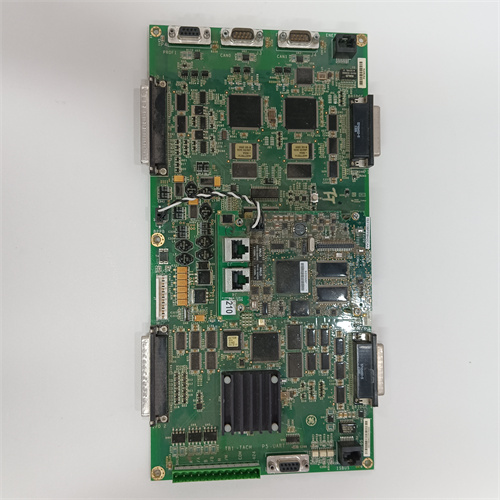

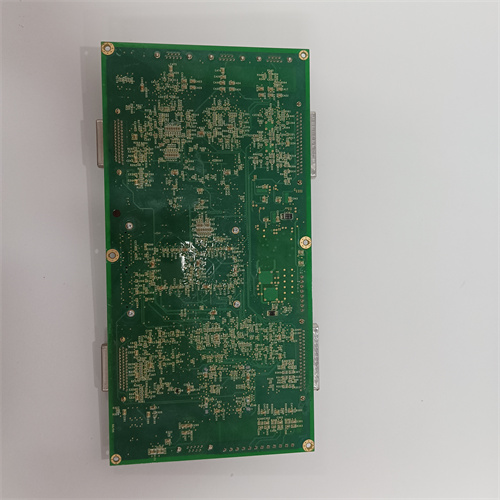

GE IS210BAPAH1A — Дигитальный I/O модуль для систем автоматизации GE Mark VIe
GE IS210BAPAH1A — это высоконадежный цифровой модуль ввода-вывода от глобального лидера в сфере промышленной автоматизации GE, разработанный для интеграции в систему управления энергетическими агрегатами GE Mark VIe. Компонент GE IS210BAPAH1A обеспечивает обработку дискретных сигналов от сенсоров и исполнительных механизмов, становясь ключевым элементом для мониторинга и управления критическими процессами в энергетике, нефтегазовой, химической и тяжелой машиностроительной промышленности. Модуль сочетает в себе компактный дизайн, расширенную диагностику, высокую скорость передачи данных и полную совместимость с компонентами GE Mark VIe, гарантируя бесперебойную работу систем автоматизации и минимизируя риски дорогостоящих остановок. В данной статье подробно рассматриваются технические характеристики, преимущества, области применения и рекомендации по выбору GE IS210BAPAH1A, а также сравнение с аналогами на рынке.
Описание продукта
GE IS210BAPAH1A представляет собой цифровой I/O модуль с универсальными каналами, специализированный на работе в составе системы автоматизации GE Mark VIe — одного из самых распространенных решений для управления турбинами, генераторами и компрессорами. Модуль принимает дискретные входные сигналы (НО/НР) от датчиков положения, предохранителей, кнопок управления и генерирует дискретные выходные сигналы для управления реле, контакторами, электромагнитными клапанами. Особая ценность GE IS210BAPAH1A — поддержка как нормально разомкнутых (НО), так и нормально замкнутых (НР) сигналов, встроенная диагностика каналов (обрыв кабеля, короткое замыкание, перегрузка), а также защита от электромагнитных помех (EMC) в соответствии с международными стандартами. Модуль оснащен компактным дизайном для монтирования в шкафах GE Mark VIe и взаимодействует с центральным контроллером через внутреннюю коммуникационную шину GE Speedtronic. Полная совместимость с программным обеспечением GE CIMPLICITY и GE Mark VIe Toolbox упрощает конфигурацию, мониторинг и обслуживание, а также гарантирует синхронизацию с другими компонентами системы. Благодаря прочной конструкции и защищенным компонентам, GE IS210BAPAH1A демонстрирует высокую надежность в условиях высоких вибраций, перепадов температуры и агрессивных промышленных сред.
Технические параметры
- Тип модуля: Цифровой I/O модуль для системы GE Mark VIe
- Производитель: GE
- Количество каналов: 16 универсальных входных каналов + 16 универсальных выходных каналов
- Поддерживаемые входные сигналы: Дискретные (НО/НР), напряжение 24 В ДС, ток 2–8 мА (активные входы)
- Поддерживаемые выходные сигналы: Дискретные (НО/НР), релейные контакты (максимальный ток 5 А, максимальное напряжение 250 В АС/30 В ДС)
- Скорость передачи данных: До 1 Мбит/с (через шину GE Speedtronic)
- Диапазон рабочих температур: 0 °C до +60 °C (оперативный), -40 °C до +85 °C (хранилище)
- Влажность: 5–95% (без конденсации)
- Питание: 24 В ДС (от шкафа GE Mark VIe), потребляемый ток 1,2 А (без нагрузки), 2,5 А (при максимальной нагрузке)
- Защитные функции:
- Защита от электромагнитных помех (IEC 61000-4-2/3/4/6)
- Защитные диоды и восстанавливающиеся предохранители на каналах
- Защита от короткого замыкания и перегрузки
- Диагностика: Обрыв кабеля, короткое замыкание, неисправность канала, перегрев модуля
- Модульное решение: Монтаж в шкаф GE Mark VIe (стандарт DIN-рейка)
- Разъемы: Стандартные разъемы GE (RJ45 для связи с шиной, терминалЬные блоки для подключения сенсоров)
- Сертификации: CE, UL, CSA, ATEX Zone 2, IEC 61508 (SIL 2)
- Размеры (ширина × глубина × высота): 89 мм × 152 мм × 229 мм
- Вес: 1,3 кг
- Совместимость: Система GE Mark VIe, контроллеры GE, программное обеспечение GE CIMPLICITY, GE Mark VIe Toolbox
- Гарантийный срок: 5 лет (стандарт для промышленных компонентов GE)
Преимущества и особенности
- Гибкость подключения: GE IS210BAPAH1A предлагает 16 входных и 16 выходных универсальных каналов, поддерживающих как НО, так иНР сигналы, что позволяет интегрировать различные типы дискретных сенсоров и исполнительных механизмов без дополнительных адаптеров.
- Высокая скорость и точность: Скорость передачи данных до 1 Мбит/с гарантирует быструю реакцию системы на изменения сигналов, а встроенная диагностика каналов обеспечивает точное определение неполадок, снижая время восстановления.
- Расширенная защита: Защита от электромагнитных помех и коротких замыканий, а также сертификация SIL 2 и ATEX Zone 2 делают GE IS210BAPAH1A пригодным для эксплуатации в критических приложениях с высокими требованиями к безопасности.
- Идеальная совместимость с GE Mark VIe: Полная интеграция с системой GE Mark VIe и программным обеспечением GE упрощает внедрение и модернизацию существующих установок, сокращая затраты и время простоя.
- Простота конфигурации и обслуживания: Совместимость с GE Mark VIe Toolbox позволяет быстро настраивать каналы, отслеживать состояние модуля в реальном времени, а компактный дизайн и терминалЬные блоки упрощают монтаж и замену кабелей.
- Надежность в суровых условиях: Прочная конструкция и защищенные компоненты гарантируют стабильную работу модуля в условиях высоких вибраций, перепадов температуры и агрессивных промышленных сред.
Примеры применения в отраслях
- Энергетика: Управление газовыми и паровыми турбинами на ТЭЦ — GE IS210BAPAH1A обрабатывает сигналы от датчиков положения вентилей, предохранителей турбины и генерирует выходные сигналы для управления реле запуска, останова и аварийного сброса. Модуль обеспечивает синхронизацию с контроллером GE Mark VIe, гарантируя безопасный и эффективный режим работы турбины.
- Нефтегазовая промышленность: Мониторинг компрессоров на газоперерабатывающих заводах — модуль принимает сигналы от датчиков уровня масла, предохранителей давления и генерирует сигналы для управления электромагнитными клапанами и контакторами компрессора. Расширенная диагностика GE IS210BAPAH1A выявляет неисправность сенсоров на ранней стадии, предотвращая остановку компрессора.
- Химическая промышленность: Регулировка реакторов и трубопроводов — модуль обрабатывает сигналы от кнопок управления и предохранителей, генерируя выходные сигналы для управления клапанами подачи реагентов и системой аварийного сброса. Сертификация SIL 2 подтверждает соответствие модуля требованиям к безопасности критических процессов.
- Тяжелое машиностроение: Управление крупными электродвигателями — GE IS210BAPAH1A принимает сигналы от датчиков температуры и тока двигателя, передавая их в систему управления для мониторинга нагрузки и генерации сигналов аварийного останова при перегреве.
- Автомобильная промышленность: Линии сборки автомобилей — модуль обрабатывает сигналы от датчиков положения деталей и генерирует сигналы для управления конвейерами, роботами и станками с ЧПУ. Высокая скорость передачи данных гарантирует синхронизацию всех элементов производственной линии.
Сравнение с конкурентами
| Параметр | GE IS210BAPAH1A | Конкурент 1 (Siemens 6ES7521-1BL10-0AB0) | Конкурент 2 (Rockwell 1756-IB16) |
|---|---|---|---|
| Количество каналов (вх/вых) | 16/16 | 16/0 | 16/0 |
| Тип выходных сигналов | Релейные контакты (5 А, 250 В АС) | Транзисторные (0,5 А, 30 В ДС) | Транзисторные (2 А, 30 В ДС) |
| Поддерживаемые входные сигналы | НО/НР, 24 В ДС | НО, 24 В ДС | НО/НР, 24 В ДС |
| Диагностика каналов | Обрыв, короткое замыкание, перегрев | Обрыв, короткое замыкание | Обрыв, короткое замыкание |
| Сертификация SIL/ATEX | SIL 2, ATEX Zone 2 | SIL 1, без сертификации ATEX | SIL 2, ATEX Zone 2 |
| Совместимость с системами | GE Mark VIe | Siemens S7-1500 | Rockwell ControlLogix |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Преимущества GE IS210BAPAH1A перед конкурентами: наличие 16 универсальных выходных каналов с релейными контактами (высокий ток и напряжение), поддержка как НО, так иНР сигналов, расширенная диагностика каналов и идеальная совместимость с GE Mark VIe. Конкуренты предлагают только входные каналы или транзисторные выходы с низким током, что ограничивает их применение в крупных промышленных установках. Сертификация SIL 2 и ATEX Zone 2 подтверждает соответствие модуля требованиям к безопасности, а длительный гарантийный срок (5 лет) подтверждает высокое качество производства GE.
Советы по выбору
- Определите тип системы автоматизации: Если вы используете систему GE Mark VIe для управления энергетическими агрегатами или промышленными процессами, GE IS210BAPAH1A — идеальный выбор, так как он гарантирует полную совместимость и безупречную работу в составе системы.
- Оцените количество и тип дискретных сигналов: Если вам нужно обработать 10–16 входных и выходных дискретных сигналов (в том числеНР), модуль с универсальными каналами обеспечит гибкость и снизит затраты на дополнительные модули.
- Проверьте требования к выходным сигналам: Если требуется управление реле, контакторами или клапанами с высоким током (до 5 А), релейные выходы GE IS210BAPAH1A являются предпочтительнее транзисторных аналогов.
- Учтите условия эксплуатации: Если модуль будет эксплуатироваться в зонах с высоким риском взрыва (ATEX Zone 2) или требуется соответствие стандартам безопасности SIL 2, модуль полностью соответствует этим требованиям.
- Свяжитесь с технической поддержкой GE для подтверждения совместимости модуля с вашими сенсорами и версией системы GE Mark VIe, а также для получения рекомендаций по конфигурации каналов.
Важные примечания
- При монтировании GE IS210BAPAH1A используйте только оригинальные кабели, разъемы и крепежные элементы GE — это гарантирует стабильность передачи данных и предотвращает неисправность модуля.
- Регулярно обновляйте программное обеспечение GE Mark VIe и firmware модуля — производитель выпускает обновления с исправлениями ошибок и улучшениями функциональности.
- При конфигурации каналов через GE Mark VIe Toolbox сохраняйте резервные копии настроек — это позволит быстро восстановить работу модуля в случае сброса конфигурации.
- Не превышайте максимальные параметры выходных каналов (ток 5 А, напряжение 250 В АС) — это может привести к повреждению релейных контактов и выходу модуля из строя.
- Не эксплуатируйте модуль за пределами заявленного температурного диапазона (0 °C до +60 °C) и влажности (5–95% без конденсации) — это приведет к снижению надежности и потере гарантии.
