Описание
Общая информация о продукте и ссылка

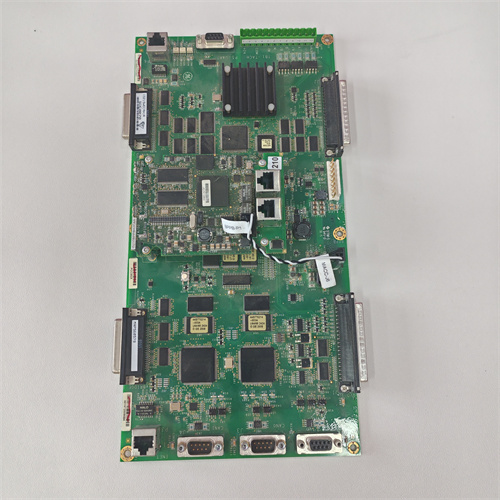

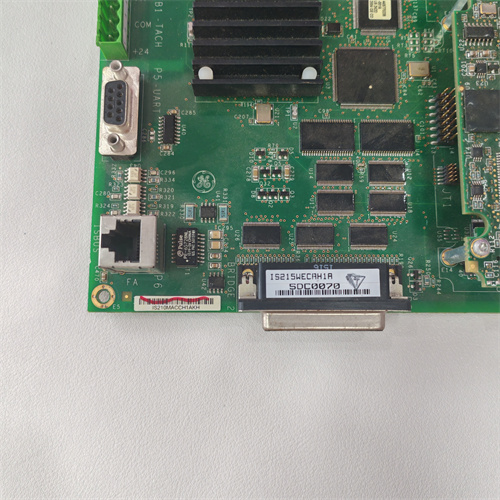

Первым делом стоит представить ключевой компонент систем коммуникации для энергетических установок от бренда GE — модель IS210MACCH1AKH, которая относится к серии модулей интерфейса для системы управления турбинами GE Mark VIe. Ссылка на продукт GE IS210MACCH1AKH будет предоставлена позже, но уже сейчас важно подчеркнуть, что GE IS210MACCH1AKH выполняет функцию модуля коммуникации, обеспечивающую взаимодействие контроллеров Mark VIe с внешними системами (например, панелями HMI, сервисами мониторинга, другими ПЛК) через промышленные протоколы. Благодаря высокой надежности и адаптации к тяжелым условиям энергетических объектов, GE IS210MACCH1AKH становится критическим элементом для синхронизации данных и управления сложными турбинными установками.
Описание продукта
GE IS210MACCH1AKH — это модуль коммуникации для системы управления турбинами GE Mark VIe, разработанный для организации двусторонней передачи данных между контроллером Mark VIe и внешними устройствами. Модуль GE IS210MACCH1AKH поддерживает широкий спектр промышленных протоколов, включая Ethernet/IP, Modbus TCP, Profinet и Profibus DP — это делает его универсальным для интеграции с оборудованием как GE, так и других брендов (Siemens, Allen-Bradley, ABB), что критично для модернизации существующих энергетических объектов.
Конструкция GE IS210MACCH1AKH учитывает специфику работы вблизи турбин: корпус модуля устойчив к вибрациям (до 10 Гц), температурным колебаниям (-10 °C до +65 °C) и электромагнитным помехам (EMC класс 3), а также защищен от пыли и влажности (уровень защиты IP20). Это гарантирует долговечность GE IS210MACCH1AKH даже в условиях, где обычные коммуникационные модули быстро выходят из строя. Модуль GE IS210MACCH1AKH подключается к шине данных Mark VIe через внутренний интерфейс, обеспечивая передачу данных с скоростью до 1 Гбит/с — это позволяет передавать большие объемы информации (например, архивные данные о работе турбины) без задержек, что важно для анализа производительности и предиктивного обслуживания.
Особенно важно отметить, что GE IS210MACCH1AKH поддерживает функцию избыточности (redundancy) для каналов коммуникации: можно настроить два параллельных канала передачи, при котором при сбое одного канала данные автоматически переключаются на резервный. Это устраняет риск потери связи с контроллером Mark VIe, что критично для удаленного мониторинга электростанций. Кроме того, GE IS210MACCH1AKH оснащен функциями самодиагностики: он отслеживает состояние портов, качество связи и уровень нагрузки на канал, передавая эти данные в контроллер Mark VIe — это позволяет операторам быстро выявлять проблемы (например, перегрузку сети или повреждение кабеля) и устранять их без остановки турбины. Модуль GE IS210MACCH1AKH также полностью интегрируется с программным обеспечением GE Proficy Turbine Control, что упрощает конфигурацию протоколов (настройка IP-адресов, выбор протокола для каждого порта, настройка фильтров трафика) и мониторинг состояния коммуникации в реальном времени.
Технические параметры
- Тип модуля: Модуль коммуникации для системы GE Mark VIe.
- Поддерживаемые протоколы: Ethernet/IP, Modbus TCP, Profinet IRT, Profibus DP V1/V2 — точный список уточняется по ссылке на GE IS210MACCH1AKH.
- Интерфейсы коммуникации: 2 Gigabit Ethernet порта (RJ45), 1 Profibus DP порт (RS-485); опционально — порт Wi-Fi (IEEE 802.11ac) для беспроводной связи.
- Скорость передачи данных: До 1 Гбит/с по Ethernet-портам; до 12 Мбит/с по Profibus DP порту.
- Диапазон рабочих температур: -10 °C до +65 °C (подходит для энергетических помещений с переменными условиями).
- Напряжение питания: 24 В DC (питание от шину Mark VIe), потребляемый ток — до 0,8 А.
- Защита: EMC класс 3, уровень защиты IP20, защита от коротких замыканий на портах.
- Совместимость: Только с системой GE Mark VIe (контроллеры IS210BPPCH1AD, модули I/O IS210IAIH1A) и ПО GE Proficy Turbine Control.
Преимущества и особенности
- Гибкая коммуникация: Поддержка множества промышленных протоколов делает GE IS210MACCH1AKH универсальным для интеграции с оборудованием разных брендов, что упрощает модернизацию старых энергетических объектов.
- Отказоустойчивость: Функция избыточности каналов коммуникации гарантирует непрерывную связь с контроллером Mark VIe, даже при сбое одного канала — критично для удаленного мониторинга и управления.
- Высокая скорость передачи: Поддержка Gigabit Ethernet позволяет передавать большие объемы данных (архивы, графики) без задержек, что важно для анализа производительности турбин и предиктивного обслуживания.
- Адаптация к тяжелым условиям: Устойчивость к вибрациям, температурным колебаниям и помехам позволяет монтировать GE IS210MACCH1AKH непосредственно вблизи турбин, без дополнительной защиты.
- Легкая конфигурация и диагностика: Интеграция с GE Proficy Turbine Control упрощает настройку протоколов и мониторинг состояния коммуникации, а функции самодиагностики позволяют быстро выявлять и устранять проблемы.
Примеры применения в отраслях
- Паровые электростанции (ТЭЦ): В ТЭЦ GE IS210MACCH1AKH обеспечивает связь между контроллером Mark VIe (управляющим паротурбиной) и центральным сервером мониторинга предприятия через протокол Modbus TCP. Модуль передавает данные о температуре пара, давлении в котле и мощности генерации в реальном времени, позволяя операторам отслеживать работу станции из удаленного-Control Room. Функция избыточности GE IS210MACCH1AKH гарантирует, что связь не прерывается даже при сбое основного Ethernet-канала.
- Газовые электростанции (ГЭС): В ГЭС GE IS210MACCH1AKH подключает контроллер Mark VIe к панелям HMI GE через протокол Ethernet/IP и к частотным преобразователям Siemens через Profinet. Это позволяет синхронизировать работу газотурбины с приводами вентиляторов охлаждения и отображать все параметры в едином графическом интерфейсе HMI — операторы могут быстро корректировать параметры процесса, улучшая эффективность использования газа.
- Когенерационные станции: В комбинированных циклах (газотурбина + паротурбина) GE IS210MACCH1AKH обеспечивает связь между двумя контроллерами Mark VIe (по одному на каждую турбину) через протокол Ethernet/IP. Модуль синхронизирует данные о работе обеих турбин, позволяя оптимизировать общую эффективность станции — например, регулировать подачу пара в паротурбину в зависимости от температуры выхлопа газотурбины.
- Гидроэлектростанции (ГЭС): В ГЭС GE IS210MACCH1AKH передавает данные о уровне воды в водохранилище, скорости вращения гидротурбины и мощности генерации на облачное сервиса GE Proficy for Energy через протокол Modbus TCP. Это позволяет анализировать работу станции на протяжении длительного периода, выявлять закономерности использования воды и оптимизировать генерацию электроэнергии в зависимости от сезонных изменений уровня воды.
Сравнение с конкурентами
| Параметр | GE IS210MACCH1AKH | Конкурентные модели (Siemens CP 1543-1, ABB AC 800M CM572) |
|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, Profinet, Profibus DP | Siemens — Ethernet/IP, Profinet; ABB — Modbus TCP, Profibus DP |
| Скорость передачи | До 1 Гбит/с (Ethernet) | Siemens — до 1 Гбит/с; ABB — до 100 Мбит/с |
| Избыточность каналов | Поддерживается (стандартно) | Siemens — требует дополнительный модуль; ABB — стандартно |
| Устойчивость к вибрациям | До 10 Гц | Siemens — до 5 Гц; ABB — до 8 Гц |
| Совместимость с GE | Полная с Mark VIe (без адаптеров) | Нет (требуется ПО-адаптеры для интеграции с Mark VIe) |
| Стоимость | Средняя (специализированная для энергетики) | Высокая (Siemens), Средняя (ABB, но меньше протоколов) |
Советы по выбору и предостережения
Советы по выбору
- Определите нужды в протоколах: Перед покупкой уточните, какие промышленные протоколы используются в вашей системе (например, Modbus TCP для серверов, Profinet для приводов) — GE IS210MACCH1AKH поддерживает все основные, но для специфических протоколов может потребоваться дополнительная лицензия. Уточните доступные протоколы по ссылке на GE IS210MACCH1AKH.
- Оцените нужды в избыточности: Для критических объектов (например, ТЭЦ, обеспечивающая электроэнергию городу) обязательно используйте GE IS210MACCH1AKH с настроенной избыточностью каналов — это избежит потери связи и остановки турбины.
- Проверьте условия монтажа: Если модуль будет устанавливаться вблизи турбин с высокими вибрациями, убедитесь, что крепление соответствует требованиям GE — неправильный монтаж может снизить надежность GE IS210MACCH1AKH и привести к выходу из строя портов.
- Рассчитайте нагрузку на канал: Если вы планируете передавать большие объемы данных (например, архивы за несколько месяцев), убедитесь, что скорость канала (Gigabit Ethernet) достаточна — это предотвращает перегрузку и задержки в передаче.
Предостережения
- Конфигурацию выполняйте сертифицированными специалистами: Неправильная настройка протоколов (например, конфликтующие IP-адреса) может привести к потере связи с контроллером Mark VIe и остановке турбины. Используйте инженеров с сертификатом GE по работе с Mark VIe.
- Не используйте неоригинальные кабели: Кабели низкого качества могут искажать сигнал и снизить скорость передачи данных GE IS210MACCH1AKH — используйте только сертифицированные кабели Ethernet (Cat 5e или выше) и Profibus.
- Регулярно проверяйте состояние каналов: Через GE Proficy Turbine Control отслеживайте качество связи, уровень ошибок и нагрузку на порты GE IS210MACCH1AKH — при появлении проблем (например, частые отключения) немедленно проверяйте кабели и оборудование, подключенное к модулю.
- При замене модуля сохраняйте конфигурацию: Перед заменой GE IS210MACCH1AKH экспортируйте конфигурацию протоколов и настроек избыточности в файл — это позволит быстро восстановить работу на новом модуле, без повторной ручной конфигурации.
