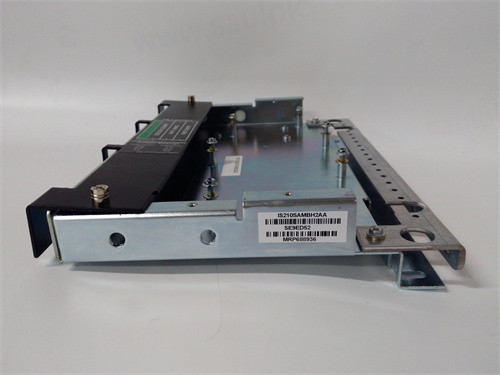

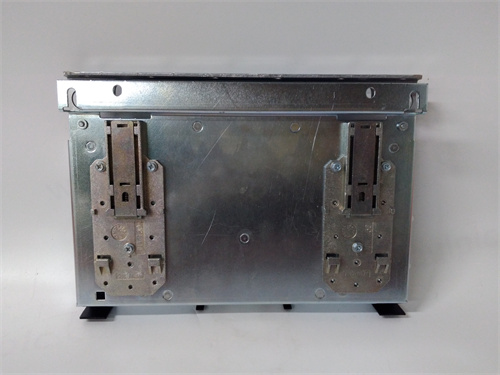

Описание продукта GE IS210SAMBH2AA
Параметры продукта GE IS210SAMBH2AA
- Производитель: GE (General Electric, через бренд GE Power Systems — семейство Mark VIe)
- Серия: IS210 (Модули синхронизации Mark VIe)
- Модель: GE IS210SAMBH2AA (Модуль синхронизации и мониторинга генератора)
- Тип компонента: Модуль синхронизации генератора и мониторинга электрических параметров
- Характеристики синхронизации:
- Диапазон частоты: 45–65 Гц (настраиваемый под 50 или 60 Гц)
- Точность синхронизации частоты: ±0,01 Гц
- Точность синхронизации фазы: ±1°
- Диапазон напряжения для синхронизации: 80–120% номинального (до 10 кВ)
- Характеристики измерения:
- Измеряемые параметры: Трехфазный ток, напряжение, активная/реактивная мощность, коэффициент мощности, частота
- Точность измерения: ±0,1% (частота), ±0,2% (ток/напряжение), ±0,5% (мощность)
- Максимальное входное напряжение: До 10 кВ (через встроенные PT)
- Максимальное входное токо: До 5 А (через встроенные CT)
- Электрические параметры:
- Питание: 5 В DC ±5% (от шасси Mark VIe Backplane)
- Потребляемая мощность: < 8 Вт
- Изоляция: Галваническая, 2500 В RMS (входы ↔ шасса)
- Функциональные возможности:
- Безопасность: Соответствие IEC 61508 SIL 1
- Логгирование: Непрерывное сохранение событий в Flash-памяти (1 ГБ)
- Коммуникация: Подключение к шине Backplane Mark VIe (передача данных в контроллер)
- Эксплуатационные параметры:
- Степень защиты (IP): IP20 (для монтажа в шасси)
- Температурный диапазон: -30 °C до +70 °C (оперативный) / -40 °C до +85 °C (хранительный)
- Влажность: 5–95% RH (без конденсации, по IEC 60068-2-3)
- Сертификации:
- UL 508 (промышленное оборудование управления)
- IEC 61000-6-2 (EMC-защита)
- CE Mark (соответствие требованиям ЕС)
Преимущества и особенности GE IS210SAMBH2AA
-
Точная синхронизация для безопасного параллельного включения:
Точность ±0,01 Гц и ±1° по фазе гарантирует, что генератор подключается к сети без импульсных токов, защищая оборудование от повреждения и продлевая срок службы генератора — это критически для ТЭЦ и ГТЭС с высокомощными генераторами.
-
Встроенные преобразователи CT/PT:
Возможность прямого подключения к цепям до 10 кВ без внешних преобразователей упрощает монтаж, снижает стоимость системы и устраняет риски ошибок из-за несовместимости внешнего оборудования.
-
Избыточное мониторинга:
Поддержка отслеживания двух объектов (генератор/сеть) позволяет автоматически переключаться на резервный при сбое, обеспечивая непрерывный контроль параметров и предотвращая пропуск аварийных ситуаций.
-
Функциональная безопасность SIL 1:
Соответствие стандарту IEC 61508 SIL 1 делает GE IS210SAMBH2AA подходящим для систем, где требуется базовый уровень безопасности (например, предотвращение перегрузки генератора), снижая риск опасных ситуаций.
-
Удобная диагностика и логгирование:
Индикаторы LED и встроенное логгирование событий позволяют операторам быстро выявлять неисправности (например, ошибка синхронизации) и анализировать историю работы, сокращая время простоя и улучшая контроль над системой.
Примеры применения GE IS210SAMBH2AA в отраслях
-
Энергетика (ТЭЦ с турбогенератором 600 МВт):
В ТЭЦ GE IS210SAMBH2AA используется для синхронизации основного генератора с городской электросетью (50 Гц, 10 кВ). При запуске генератора модуль измеряет его частоту и напряжение, автоматически корректируя параметры через контроллер Mark VIe до совпадения с сетевыми. После синхронизации (точность ±0,005 Гц) модуль продолжает мониторить ток (до 35 кА) и мощность, сигнализируя при превышении лимитов (например, активная мощность > 600 МВт). Избыточный канал мониторит резервный генератор, готовый к включению при сбое основного.
-
Газотурбинная электростанция (ГТЭС с генератором 200 МВт):
На ГТЭС GE IS210SAMBH2AA подключен к генератору и локальной сети электростанции. При аварийном отключении основного источника электроэнергии модуль синхронизирует резервный генератор с сетью за 2–3 секунды, обеспечивая бесперебойное питание критического оборудования (компрессоры газа, системы охлаждения). Встроенные CT/PT позволяют напрямую измерять ток генератора (до 12 кА) и напряжение (6 кВ), передавая данные в SCADA для отображения в реальном времени.
-
Гидроэлектростанция (ГЭС с несколькими генераторами 50 МВт):
В ГЭС GE IS210SAMBH2AA управляет синхронизацией трех генераторов с общей сетью. Модуль последовательно подключает каждый генератор к сети (с интервалом 10 секунд) с точностью ±0,01 Гц, предотвращая перегрузку трансформаторов. При изменении гидропотока (из-за дождя или снегопада) модуль мониторит реактивную мощность каждого генератора, сигнализируя при отклонении от оптимальных значений (коэффициент мощности < 0,95), что позволяет операторам скорректировать нагрузку.
Сравнение GE IS210SAMBH2AA с конкурентами
| Параметр | GE IS210SAMBH2AA | Конкурентный продукт (Siemens S7-1500 SM 1237 Sync Module) |
|---|---|---|
| Точность синхронизации частоты | ±0,01 Гц | ±0,05 Гц |
| Максимальное входное напряжение | До 10 кВ (встроенные PT) | До 6 кВ (требует внешних PT) |
| Избыточное мониторинга | Поддержка (2 объекта) | Нет |
| Безопасность | IEC 61508 SIL 1 | Нет сертификации SIL |
| Температурный диапазон | -30 °C до +70 °C | 0 °C до +60 °C |
Рекомендации по выбору GE IS210SAMBH2AA
- Выбирайте GE IS210SAMBH2AA, если вам нужно модуль для точной синхронизации высокомощных генераторов (50+ МВт) с сетью — его высокая точность и встроенные CT/PT идеально подходят для ТЭЦ, ГТЭС и ГЭС, где безопасность параллельного включения критична.
- Для систем с высоковольтными цепями (до 10 кВ) — встроенные преобразователи PT/CT устраняют необходимость покупки внешних устройств, снижая общую стоимость и сложность монтажа, в отличие от конкурентов, требующих дополнительных компонентов.
- При необходимости непрерывного мониторинга (например, резервные генераторы) — избыточный режим гарантирует, что системой контролируется не только основной генератор, но и резервный, предотвращая пропуск аварий.
- Для установок в суровых условиях (температуры < 0 °C или > 60 °C) — диапазон -30 °C до +70 °C превосходит возможности конкурентов, обеспечивая стабильную работу в неприогретых технических помещениях или жарких зонах ГТЭС.
- Перед покупкой уточните по ссылке требуемый диапазон частоты (50/60 Гц) и совместимость с вашим шасси Mark VIe — это гарантирует безпроблемную интеграцию GE IS210SAMBH2AA в существующую систему управления.
Меры предосторожности при использовании GE IS210SAMBH2AA
- При монтаже GE IS210SAMBH2AA отключите питание шасси Mark VIe и разрядите высоковольтные цепи генератора/сети — контакт с живыми цепями (до 10 кВ) может привести к смертельному шоку или разрушению модуля.
- Не превышайте максимальные входные параметры (10 кВ, 5 А) — перегрузка приведет к повреждению встроенных CT/PT и выходу модуля из строя, что потребует дорогостоящего ремонта.
- При настройке синхронизации убедитесь, что параметры сети (частота, напряжение) заданы правильно (например, 50 Гц для Европы, 60 Гц для США) — неправильные настройки могут привести к аварийному параллельному включению и повреждению генератора.
- Регулярно проверяйте индикаторы LED и лог событий — своевременное выявление ошибок (например, красный свет на индикаторе синхронизации) предотвращает попытку небезопасного подключения генератора к сети.
- Не эксплуатируйте модуль за пределами технических параметров (температура < -30 °C или > +70 °C, влажность > 95%) — это приведет к снижению точности измерений и выходу модуля из строя раньше срока службы.
