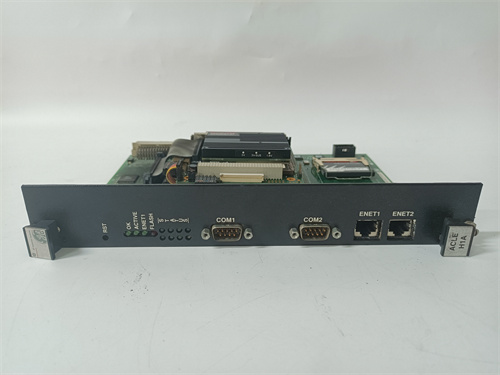

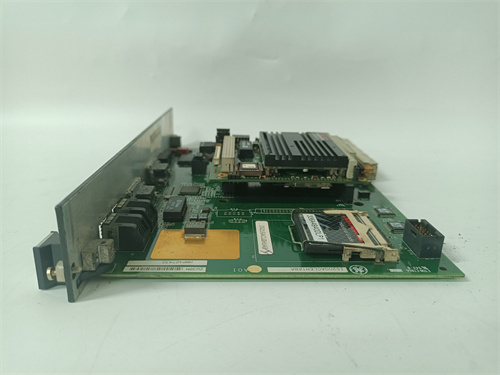

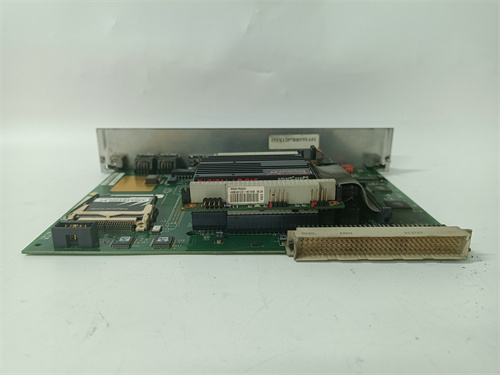

GE IS215ACLEH1A

Описание

Общая информация о продукте

Технические параметры продукта

• Конфигурация аналоговых выходов:
  • Количество и тип каналов: 8 независимых аналоговых выходных каналов, поддерживающих два стандартных типа сигналов — 4–20 мА (токовый) и 0–10 ВДК (напряжностный) (настраиваемые для каждого канала через программное обеспечение GE ToolboxST).
  • Диапазоны выходных сигналов:
    • Для токовых сигналов (4–20 мА): Минимальный выход 0 мА, максимальный 24 мА (с возможностью перегрузки до 25 мА без повреждения модуля); нагрузочное сопротивление — до 600 Ом (совместимо с большинством исполнительных механизмов).
    • Для напряжностных сигналов (0–10 ВДК): Минимальный выход -12 ВДК, максимальный +12 ВДК (поддерживает двунаправленные сигналы для управления приводами с обратным ходом); источник тока — до 50 мА/канал.
  • Точность формирования сигнала:
    • Погрешность: ±0.1% от полного диапазона (FS) при температуре 25 °C — например, для диапазона 4–20 мА погрешность не превышает ±0.016 мА, что гарантирует плавную регулировку исполнительных устройств.
    • Нелинейность: <0.05% FS — минимальные искажения сигнала, предотвращающие рывковое движение клапанов или приводов.
    • Стабильность во времени: <0.02% FS в час — предотвращение дрейфа сигнала при длительной работе (например, за 24 часа дрейф не превышает ±0.032 мА для 4–20 мА каналов).
• Функции защиты и стабильности:
  • Защита от короткого замыкания: Токовые лимитеры на каждом канале — автоматически ограничивают ток до 25 мА (для 4–20 мА каналов) при коротком замыкании на выходе, предотвращая переheating усилителей и выход из строя модуля.
  • Защита от переvoltaжа: Заземляющие устройства (MOV — Metal Oxide Varistor) на входе питания — подавляют импульсы переvoltaжа (до 2 кВ) от сетевых сбоев или молний, предотвращая повреждение внутренних компонентов GE IS215ACLEH1A.
  • Изоляция каналов: Электрическая изоляция между отдельными каналами (2 кВ有效值，длительность 1 мин) и между модулем и шиной Mark VIe (2.5 кВ有效值) — согласно стандарту IEC 61010-1, защищает от электромагнитных помех и переvoltaжа от исполнительных механизмов.
• Коммуникация и интеграция с Mark VIe:
  • Протокол связи с контроллером Mark VIe: Встроенный интерфейс для шины SERCOS III (скорость передачи данных до 1 Гбит/с, задержка обмена <0.1 мс) — обеспечивает синхронизацию сигналов с другими модулями Mark VIe (например, аналоговыми входами GE IS200SAMBH1ABA).
  • Конфигурация: Полностью настраиваемый через GE ToolboxST — графический интерфейс позволяет задавать тип сигнала, диапазон, фильтрацию и параметры защиты для каждого канала; сохраняемые профили конфигурации для быстрого восстановления.
  • Диагностика: Встроенные датчики состояния — отслеживают напряжение питания, температуру модуля и состояние каждого канала; при обнаружении неисправности (например, перегрузка канала) модуль отправляет алерт в контроллер Mark VIe с кодом ошибки.
• Операционные условия и конструкция:
  • Температурный диапазон: 0 °C до +60 °C — адаптирован к условиям шкафа Mark VIe с принудительной вентиляцией (близость к turbomachinery, где температура может достигать 55 °C).
  • Класс защиты корпуса: IP20 (IEC 60529) — защищает от пыли и предметов диаметром >12 мм; монтируется в шину backplane Mark VIe, занимает 1 слот (ширина 35 мм) для удобства интеграции.
  • Индикация: Светодиодные индикаторы для каждого канала (зеленый — сигнал в норме, красный — авария/перегрузка) и общий статус модуля (желтый — готовность к работе) — упрощает визуальную диагностику неисправностей.

Преимущества и особенности

1. Высокая точность и плавность регулировки: Погрешность ±0.1% FS и низкая нелинейность делают GE IS215ACLEH1A идеальным для управления чувствительными исполнительными механизмами. Например, в газотурбинной электростанции модуль управляет регулирующим клапаном подачи газа через 4–20 мА сигнал — плавные изменения тока (с шагом 0.016 мА) обеспечивают стабильную скорость вращения турбины, предотвращая перепады мощности и снижение эффективности.
2. Комплексная защита от неисправностей: Защита от короткого замыкания и переvoltaжа увеличивает надежность GE IS215ACLEH1A в суровых промышленных условиях. В нефтегазовой компрессорной станции, где риск короткого замыкания возникает при повреждении кабеля к приводу, токовый лимитер предотвращает выход модуля из строя — система продолжает работать с остальными каналами, не требуя немедленной остановки компрессора.
3. Совместимость с Mark VIe и простота интеграции: Автоматическое распознавание контроллером Mark VIe и настройка через GE ToolboxST упрощают внедрение модуля. Инженеру не нужно физически переключать джамперы — достаточно выбрать параметры канала в ПО (например, тип сигнала 4–20 мА, диапазон 0–100% открытия клапана) и сохранить конфигурацию. Это сокращает время монтажа на 30–40% по сравнению с аналоговыми модулями старых поколений.
4. Синхронизация с другими модулями Mark VIe: Протокол SERCOS III обеспечивает задержку связи <0.1 мс, что позволяет GE IS215ACLEH1A синхронизировать выходные сигналы с данными от аналоговых входов (например, GE IS200SAMBH1ABA). В тепловой котельной модуль регулирует подачу воды в котел на основе данных о уровне воды (считанных входным модулем) — задержка <0.1 мс гарантирует быструю реакцию на изменения уровня, предотвращая перегрев или понижение давления пара.

Примеры применения в отраслях

• Энергетика (газотурбинная электростанция): В электростанции мощностью 300 МВт GE IS215ACLEH1A управляет ключевыми исполнительными механизмами газотурбины:
  • 2 канала (4–20 мА): Управление регулирующими клапанами подачи газа — сигнал 4 мА = клапан закрыт, 20 мА = клапан полностью открыт; плавные изменения тока обеспечивают стабильную скорость вращения турбины (3000 об/мин) с точностью ±1 об/мин.
  • 3 канала (4–20 мА): Управление приводами системы охлаждения — регулируют подачу охлаждающей воды в камеру сгорания, поддерживая температуру газового потока на уровне 1100 °C (погрешность ±1.1 °C за счет точности модуля).
  • 3 канала (0–10 ВДК): Управление приводами вентиляторов радиатора — напряжение 0 В = вентилятор остановлен, 10 В = максимальная скорость; адаптивная регулировка на основе данных о температуре масла (считанных аналоговым входным модулем).
• Нефтегазовая промышленность (центробежный компрессор): На станции по транспортировке газа GE IS215ACLEH1A управляет приводами компрессора и системами безопасности:
  • 4 канала (4–20 мА): Управление гидравлическими приводами регулирующих лопаток компрессора — сигнал 4 мА = лопасти в положении “закрыто” (минимальный поток газа), 20 мА = лопасти в положении “открыто” (максимальный поток); точность ±0.016 мА гарантирует стабильное давление газа в трубопроводе.
  • 2 канала (4–20 мА): Управление клапанами аварийной остановки — при превышении температуры ротора >160 °C контроллер Mark VIe отправляет сигнал 20 мА на модуль, который активирует клапан закрытия, останавливая компрессор за 0.5 с.
  • 2 канала (0–10 ВДК): Управление инверторами электродвигателя компрессора — напряжение 0–10 В соответствует скорости вращения 1000–3000 об/мин; плавная регулировка предотвращает рывковое нагрузление на ротор.
• Теплоэнергетика (паравая котельная): В котельной с паровой турбиной GE IS215ACLEH1A управляет процессами кипячения и подачи пара:
  • 3 канала (4–20 мА): Управление клапанами подачи топлива (газа) в камеру сгорания — сигнал 4 мА = минимальная подача, 20 мА = максимальная подача; регулировка на основе данных о давлении пара (считанных аналоговым входным модулем).
  • 3 канала (4–20 мА): Управление приводами систем подачи воды в котел — поддерживают уровень воды в диапазоне 45–55% от объема котла; точность модуля предотвращает перелив или недостаток воды, что могло привести к повреждению котла.
  • 2 канала (0–10 ВДК): Управление приводами вентиляторов системы удаления выхлопных газов — напряжение 0–10 В регулирует скорость вентиляторов, оптимизируя подачу воздуха для сгорания и снижая выбросы вредных веществ.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

• Советы по выбору:
  1. Определите количество и тип исполнительных механизмов — если вам нужно управлять >4 устройствами или использовать сигналы с нагрузкой >300 Ом, GE IS215ACLEH1A с 8 каналами и 600 Ом нагрузкой — идеальный выбор; для меньших систем можно использовать его модификацию с 4 каналами (GE IS215ACLEH2A).
  2. Учтите требования к синхронизации — если система требует задержки связи <0.1 мс (например, газотурбины с быстрой реакцией), GE IS215ACLEH1A с SERCOS III — единственный подходящий вариант; для менее критических процессов (например, регулировка уровня воды) можно рассмотреть модули с более низкой скоростью.
  3. Проверьте условия помех — в объектах с сильными электромагнитными помехами (например, рядом с трансформаторами) выбирайте GE IS215ACLEH1A за счет его усиленной изоляции (2.5 кВ), которая предотвращает искажения сигнала.
• Меры предосторожности:
  1. Отключите питание Mark VIe перед монтажом/удалением модуля — работа с подключенным напряжением может привести к короткому замыканию и повреждению GE IS215ACLEH1A или шиной backplane.
  2. Используйте экранированные кабели для подключения исполнительных механизмов — Кабели должны иметь одностороннее заземление (на стороне модуля) и сечение не менее 0.5 мм² (для токовых сигналов 4–20 мА) — это снижает электромагнитные помехи и предотвращает потерю сигнала на длинных дистанциях
